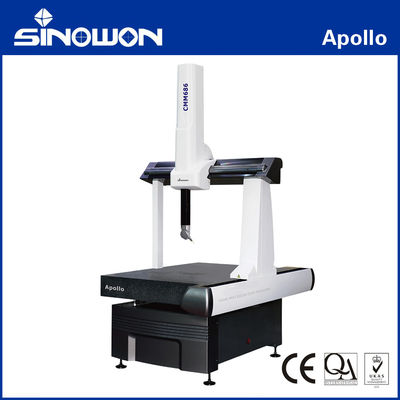

সমন্বয় পরিমাপ মেশিন অ্যাপোলো সিরিজ
পণ্যের ভূমিকা:
অ্যাপোলো একটি অত্যন্ত প্রতিযোগিতামূলক সম্পূর্ণ স্বয়ংক্রিয় সিএমএম। শক্তিশালী র্যাশনাল-ডিএমআইএস পরিমাপ সফটওয়্যার দিয়ে সজ্জিত, স্বজ্ঞাত, বুদ্ধিমান এবং দক্ষ, সমৃদ্ধ পরিমাপ মডিউল, শক্তিশালী সম্পাদনাযোগ্যতা,শক্তিশালী সামঞ্জস্যতা, সম্পূর্ণরূপে ব্যক্তিগতকৃত পরিমাপের চাহিদা পূরণ করে।
এটি ব্যাপকভাবে ব্যবহৃত হয়ঃ অটো পার্টস শিল্প, ইনজেকশন ছাঁচনির্মাণ এবং ছাঁচনির্মাণ শিল্প, 3 সি ইলেকট্রনিক্স শিল্প, কাটিয়া এবং সরঞ্জাম শিল্প,যথার্থ যন্ত্রপাতি শিল্প এবং অন্যান্য শিল্প পরিমাপ অ্যাপ্লিকেশন, পণ্য পরিদর্শন এবং ফিক্সচার পরিদর্শন সহ।
পণ্যের বৈশিষ্ট্যঃ
- নিউম্যাটিক ভারসাম্যঃZ-অক্ষটি নিয়মিত বায়ুসংক্রান্ত ভারসাম্য গ্রহণ করে, যা নিরাপত্তার জন্য মসৃণভাবে এবং স্বয়ংক্রিয়ভাবে ব্রেকগুলি সরিয়ে দেয়।
- টেবিলঃভারী, স্থিতিশীল একক গ্রানাইট টেবিল কম্পনের প্রভাব কমাতে পারে।

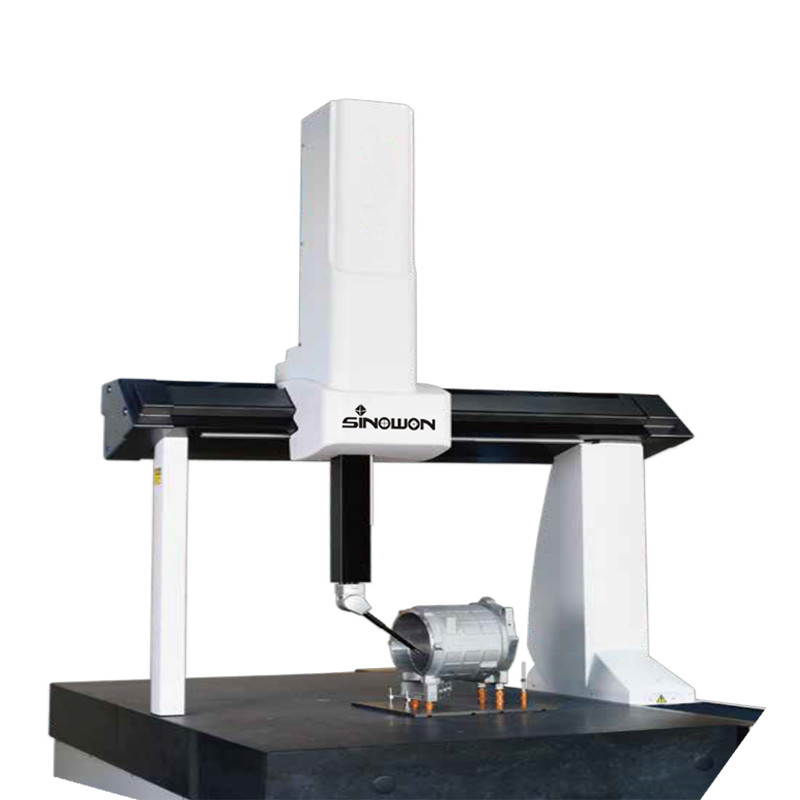

- গঠনঃচলনশীল সেতু কাঠামো একটি আরো উন্মুক্ত পরিমাপ স্থান প্রদান করে।
- গাইড রেলঃইন্টিগ্রেটেড ডোভেল গাইড রেল, যা পুরো মেশিনের চলমান নির্ভুলতা উন্নত করে।
- সুনির্দিষ্ট ত্রিভুজাকার লাইম ডিজাইনঃমেশিনের অনমনীয়তা উন্নত করা এবং মেশিনের নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতার উন্নতি করা।
- সম্পূর্ণ অ্যালুমিনিয়াম ফ্রেম ডিজাইনঃতাপমাত্রা পরিবর্তনের ক্ষেত্রে সমস্ত অংশের ধারাবাহিক বিকৃতি সহজ ক্ষতিপূরণের জন্য।
- ড্রাইভ মোটর দূরবর্তী অবস্থানঃচলমান ভর কমাতে, গতি বাড়াতে, এবং মেশিনের কর্মক্ষমতা উপর মোটর গরম প্রভাব এড়াতে।
অ্যাপোলো৫৬৪/৬৮৬/৮xx৬ স্পেসিফিকেশন:
|
মডেল
|
সর্বাধিক অনুমোদিত ত্রুটি MPE ((μm), L ((mm), (ISO10360-2) |
3D সর্বোচ্চ গতি (মিমি/সেকেন্ড) |
3D সর্বোচ্চ ত্বরণ (মিমি/সেকেন্ড) |
| HH-MI |
HP-TMe |
HP-THDe |
| এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
| অ্যাপোলো ৫৬৪ |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| অ্যাপোলো ৬৮৬ |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| অ্যাপোলো ৮১০৬ |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| অ্যাপোলো ৮১২৬ |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| অ্যাপোলো ৮১৫৬ |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
পারফরম্যান্স পরীক্ষার জন্য প্রোব কনফিগারেশনঃ
এইচএইচএইচ-এমআইঃ প্রোবটির দৈর্ঘ্য ২১ মিমি,পিপ ব্যাসার্ধ ৪ মিমি;
HP-TMe/HP-THDe: স্ট্যান্ডার্ড ফোর্স পরিমাপ, প্রোবটি 10 মিমি লম্বা, টপ ব্যাসার্ধ 4 মিমি।
পারফরম্যান্স মেট্রিক্স নিম্নলিখিত শর্তে বৈধঃ
স্ট্যান্ডার্ড পরিবেষ্টিত তাপমাত্রাঃ 18 - 22°C
পরিবেশে তাপমাত্রা পরিবর্তনঃ 1°C/h - 2°C/24h
তাপমাত্রা গ্রেডিয়েন্টঃ 1°C/m
আপেক্ষিক আর্দ্রতাঃ ২৫% - ৭৫%
|
কাঠামো চিত্রঃ
| মডেল |
ভ্রমণের পরিসীমা ((মিমি) |
মাত্রা ((মিমি) |
দিবালোক ((মিমি) |
পরিমাপ করা ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
মেশিনের ওজন (কেজি) |
| এক্স |
Y |
Z |
Lx |
লায় |
Lz |
Dx |
ডিজ |
Dz1 |
| অ্যাপোলো ৫৬৪ |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |

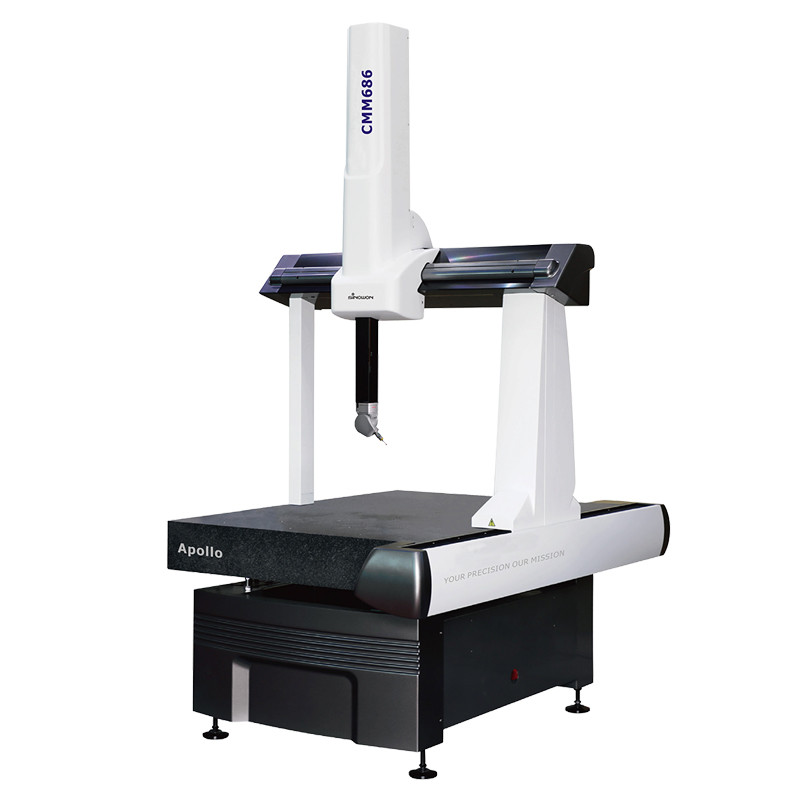

| অ্যাপোলো ৬৮৬ |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| অ্যাপোলো ৮১০৬ |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| অ্যাপোলো ৮১২৬ |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| অ্যাপোলো ৮১৫৬ |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
অ্যাপোলো10xx8 স্পেসিফিকেশন:
|
মডেল
|
সর্বাধিক অনুমোদিত ত্রুটি MPE ((μm), L ((mm), (ISO10360-2) |
3D সর্বোচ্চ গতি (মিমি/সেকেন্ড) |
3D সর্বোচ্চ ত্বরণ (মিমি/সেকেন্ড) |
| HH-MI |
HP-TMe |
HP-THDe |
| এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
| অ্যাপোলো ১০১২৮ |
3.২+এল/৩০০ |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| অ্যাপোলো ১০১৫৮ |
3.২+এল/৩০০ |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| অ্যাপোলো ১০২১৮ |
3.২+এল/৩০০ |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| অ্যাপোলো ১০৩০৮ |
3.২+এল/৩০০ |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
পারফরম্যান্স পরীক্ষার জন্য প্রোব কনফিগারেশনঃ
এইচএইচএইচ-এমআইঃ প্রোবটির দৈর্ঘ্য ২১ মিমি,পিপ ব্যাসার্ধ ৪ মিমি;
HP-TMe/HP-THDe: স্ট্যান্ডার্ড ফোর্স পরিমাপ, প্রোবটি 10 মিমি লম্বা, টপ ব্যাসার্ধ 4 মিমি।
পারফরম্যান্স মেট্রিক্স নিম্নলিখিত শর্তে বৈধঃ
স্ট্যান্ডার্ড পরিবেষ্টিত তাপমাত্রাঃ 18 - 22°C
পরিবেশে তাপমাত্রা পরিবর্তনঃ 1°C/h - 2°C/24h
তাপমাত্রা গ্রেডিয়েন্টঃ 1°C/m
আপেক্ষিক আর্দ্রতাঃ ২৫% - ৭৫%
|
কাঠামো চিত্রঃ
| মডেল |
ভ্রমণের পরিসীমা ((মিমি) |
মাত্রা ((মিমি) |
দিবালোক ((মিমি) |
পরিমাপ করা ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
মেশিনের ওজন (কেজি) |
| এক্স |
Y |
Z |
Lx |
লায় |
Lz |
Dx |
ডিজ |
Dz1 |

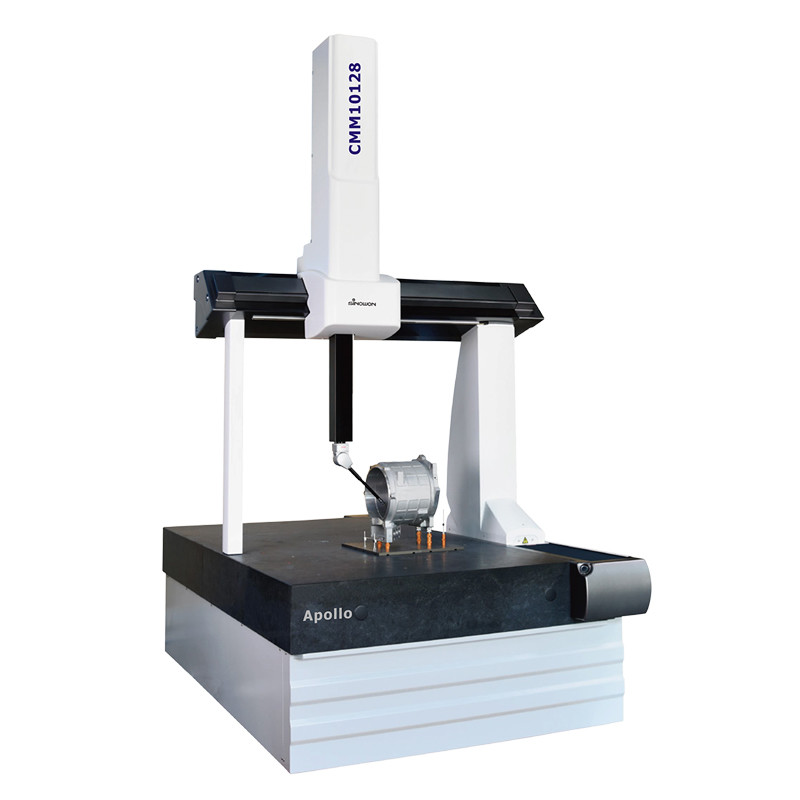

| অ্যাপোলো ১০১২৮ |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| অ্যাপোলো ১০১৫৮ |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| অ্যাপোলো ১০২১৮ |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| অ্যাপোলো ১০৩০৮ |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
অ্যাপোলো12xx10 /15xx10/15xx12 স্পেসিফিকেশন
| মডেল |
সর্বাধিক অনুমোদিত ত্রুটি MPE ((μm), L ((mm), (ISO10360-2) |
3D সর্বোচ্চ গতি (মিমি/সেকেন্ড) |
3D সর্বোচ্চ ত্বরণ (মিমি/সেকেন্ড) |
| HH-MI |
HP-TMe |
| এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
| অ্যাপোলো ১২১৫১০ |
3.৩+এল/৩০০ |
3.8 |
3.১+এল/৩০০ |
3.6 |
433 |
1040 |
| অ্যাপোলো ১২২২১০ |
3.৩+এল/৩০০ |
3.8 |
3.১+এল/৩০০ |
3.6 |
433 |
1040 |
| অ্যাপোলো ১২৩০১০ |
3.৩+এল/৩০০ |
3.8 |
3.১+এল/৩০০ |
3.6 |
433 |
1040 |
| অ্যাপোলো ১৫২২১০ |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| অ্যাপোলো ১৫৩০১০ |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| অ্যাপোলো ১৫২২১২ |
4.৩+এল/৩০০ |
4.8 |
4.১+এল/৩০০ |
4.6 |
433 |
1040 |
| অ্যাপোলো ১৫৩০১২ |
4.৩+এল/৩০০ |
4.8 |
4.১+এল/৩০০ |
4.6 |
433 |
1040 |
|
পারফরম্যান্স পরীক্ষার জন্য প্রোব কনফিগারেশনঃ
এইচএইচএইচ-এমআইঃ প্রোবটির দৈর্ঘ্য ২১ মিমি,পিপ ব্যাসার্ধ ৪ মিমি;
HP-TMe/HP-THDe: স্ট্যান্ডার্ড ফোর্স পরিমাপ, প্রোবটি 10 মিমি লম্বা, টপ ব্যাসার্ধ 4 মিমি।
পারফরম্যান্স মেট্রিক্স নিম্নলিখিত শর্তে বৈধঃ
স্ট্যান্ডার্ড পরিবেষ্টিত তাপমাত্রাঃ 18 - 22°C
পরিবেশে তাপমাত্রা পরিবর্তনঃ 1°C/h - 2°C/24h
তাপমাত্রা গ্রেডিয়েন্টঃ 1°C/m
আপেক্ষিক আর্দ্রতাঃ ২৫% - ৭৫%
|
কাঠামো চিত্রঃ
| মডেল |
ভ্রমণের পরিসীমা ((মিমি) |
মাত্রা ((মিমি) |
দিবালোক ((মিমি) |
পরিমাপ করা ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
মেশিনের ওজন (কেজি) |
| এক্স |
Y |
Z |
Lx |
লায় |
Lz |
Dx |
ডিজ |
Dz1 |

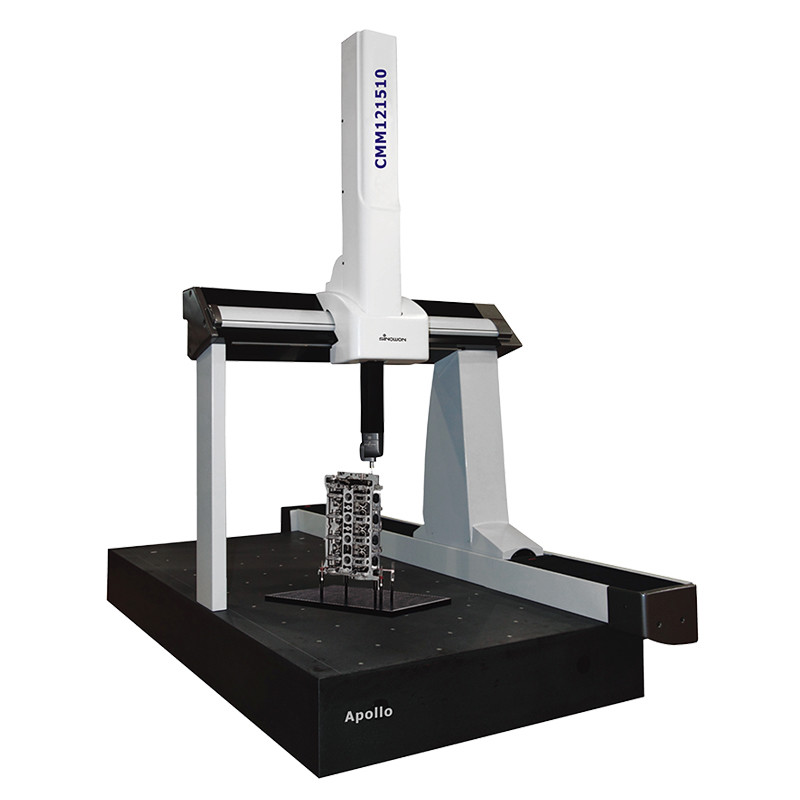

| অ্যাপোলো ১২১৫১০ |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| অ্যাপোলো ১২২২১০ |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| অ্যাপোলো ১২৩০১০ |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| অ্যাপোলো ১৫২২১০ |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| অ্যাপোলো ১৫৩০১০ |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| অ্যাপোলো ১৫২২১২ |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| অ্যাপোলো ১৫৩০১২ |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
RationalDMIS2পরিমাপ সফটওয়্যারঃ
এটি এএনএসআই, আইএসও, জিবি, পিটিবি স্ট্যান্ডার্ড সার্টিফিকেশন পেয়েছে, সর্বদা উন্নত মান এবং উন্নত নকশা ধারণাগুলির সাথে সিঙ্ক্রোনাইজ করা হয়েছে,এবং আন্তর্জাতিকভাবে জনপ্রিয় I++ নিয়ন্ত্রণ প্রোটোকল সম্পূর্ণরূপে সমর্থন করেএটিতে একটি ব্যবহারকারী-বান্ধব এবং সহজ সফ্টওয়্যার ইন্টারফেস, অনন্য ড্র্যাগ-এন্ড-ড্রপ দ্রুত অপারেশন এবং সিএডি ডেটার সাথে নির্বিঘ্নে সংযোগ রয়েছে। পরিমাপ থেকে আউটপুট রিপোর্টে 100% গ্রাফিকাল ভিজ্যুয়ালাইজেশন,যা ব্যবসার জন্য একটি সম্পূর্ণ পরিমাপ সমাধান প্রদান করে.
আমাদের গ্রাহকদের ক্রমবর্ধমান পরিমাপের চাহিদা মেটাতে সিএডি, পাতলা দেয়াল এবং স্ক্যানিং মডিউলকে সংহত করে র্যাশনাল ডিএমআইএস সফটওয়্যার।
রেশনাল ডিএমআইএসের বৈশিষ্ট্যঃ
● IGES, STEP, DXF, STL, XYZ এবং অন্যান্য ফরম্যাট সমর্থন করে;
● CATIA, UG, PRO-E, Solidworks, Parasolid সরাসরি পাঠ ইন্টারফেস সমর্থন করে;
● বুদ্ধিমান সনাক্তকরণঃ সনাক্তকরণ পথের রিয়েল-টাইম সিমুলেশন, সনাক্তকরণ পথের স্বয়ংক্রিয় অপ্টিমাইজেশন;
● সম্পূর্ণ এবং দ্রুত সহনশীলতা গণনাঃ GB, ISO, Y14 অনুযায়ী।5, এএনএসআই, ডিআইএন, এজিএমএ এবং অন্যান্য মান;
● বিভিন্ন রিপোর্ট আউটপুট; সমর্থন HTML, এক্সেল, পিডিএফ, আউট, TXT বিন্যাস;
● প্রচুর বিশেষ মডিউলঃ এসপিসি পরিসংখ্যানগত বিশ্লেষণ, সিসিডি কম্পোজিট ইমেজ, লাইন লেজার স্ক্যানিং, ব্লেড বিশ্লেষণ, সিলিন্ডারিকাল ইনভোলুট গিয়ার বিশ্লেষণ, ক্যাম বিশ্লেষণ, নেটওয়ার্ক প্রোগ্রামিং, নেটওয়ার্ক রিপোর্ট;
● মূল অ্যালগরিদমটি ফিজিক্যাল-টেকনিক্যাল বুন্ডেসানস্টাল্ট (পিটিবি) দ্বারা প্রত্যয়িত।
সনাক্ত করাএসইস্টিম:
HH-MI ম্যানুয়াল ইনডেক্সিং হেড
এইচএইচ-এমআই হ'ল একটি ম্যানুয়ালি ইনডেক্সেবল প্রোব হেড যার মধ্যে একটি ইন্টিগ্রেটেড উচ্চ নির্ভুলতা স্পর্শ ট্রিগার প্রোব রয়েছে।জোন মাথা 15 ° বৃদ্ধিতে সূচক সক্ষম এবং requalification প্রয়োজন ছাড়া 168 অনন্য অবস্থানে অর্জন করতে পারেন. মাথাটি সহজেই এক হাত দিয়ে লক, আনলক এবং ঘোরানো যায়। একটি বিস্তৃত জোন সংমিশ্রণের অনুমতি দেওয়ার জন্য অন্তর্নির্মিত স্পর্শ ট্রিগার জোনটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।
| অবস্থান পুনরাবৃত্তিযোগ্যতা |
1.5 μm |
| বৃদ্ধি |
১৫° |
| কৌণিক ঘূর্ণন |
A=0°-90° B=±180° |
| পরিমাপের দিক |
±X ±Y +Z |
| সামঞ্জস্যযোগ্য ট্রিগার ফোর্স |
0.১এন-০.৩এন |
| স্টিলাসের সর্বোচ্চ দৈর্ঘ্য |
১০০ মিমি |
HH-MI-M ম্যানুয়াল ইনডেক্সিং হেড
এইচএইচ-এমআই-এম হল একটি ম্যানুয়ালি ইনডেক্সযোগ্য প্রোব হেড। এইচএইচ-এমআই-এম এর অনুরূপ পারফরম্যান্স সূচক রয়েছে এইচএইচ-এমআই, কিন্তু এটি একটি ইন্টিগ্রেটেড হেড সিস্টেমের পরিবর্তে,এটি নিজস্ব অ্যাডাপ্টারের সাথে আসে এবং এটি কোনও মিলিত প্রোবগুলির সাথে সামঞ্জস্যপূর্ণ.
| অবস্থান পুনরাবৃত্তিযোগ্যতা |
1.5 μm |
| বৃদ্ধি |
১৫° |
| পজিশনের মোট সংখ্যা |
168 |
| কৌণিক ঘূর্ণন |
A=0°-90° B=±180° |
| সর্বাধিক এক্সটেনশন দৈর্ঘ্য |
৫০ মিমি |
HH-A-M7.5 স্বয়ংক্রিয়ভাবে ঘোরানো মাথা
এইচএইচ-এ-টি 5 একটি মোটরযুক্ত সূচকযুক্ত জোনের মাথা যা উচ্চ গতির অপারেশন এবং উচ্চ ঘূর্ণন টর্ক বৈশিষ্ট্যযুক্ত।জোন মাথা একটি Kinematic জয়েন্ট (TKJ) যা একটি Multiwire একটি মাল্টি সেন্সর সমর্থন দিতে সংযুক্ত করা যেতে পারে দিয়ে সজ্জিত করা হয়. TKJ পুনর্নির্মাণের প্রয়োজন ছাড়াই ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে পরিবর্তন করা যেতে পারে।
7.5° ক্রমবর্ধমান এবং 720 অনন্য অবস্থান অর্জন করতে পারে।
| অবস্থান পুনরাবৃত্তিযোগ্যতা |
0.5 μm |
| বৃদ্ধি |
7.5° |
| পজিশনের মোট সংখ্যা |
720 |
| কৌণিক ঘূর্ণন |
A=0°-105° B=±180° |
| ঘূর্ণন গতি |
৯০° ২ সেকেন্ডে |
| সর্বাধিক এক্সটেনশন দৈর্ঘ্য |
৩০০ মিমি |
