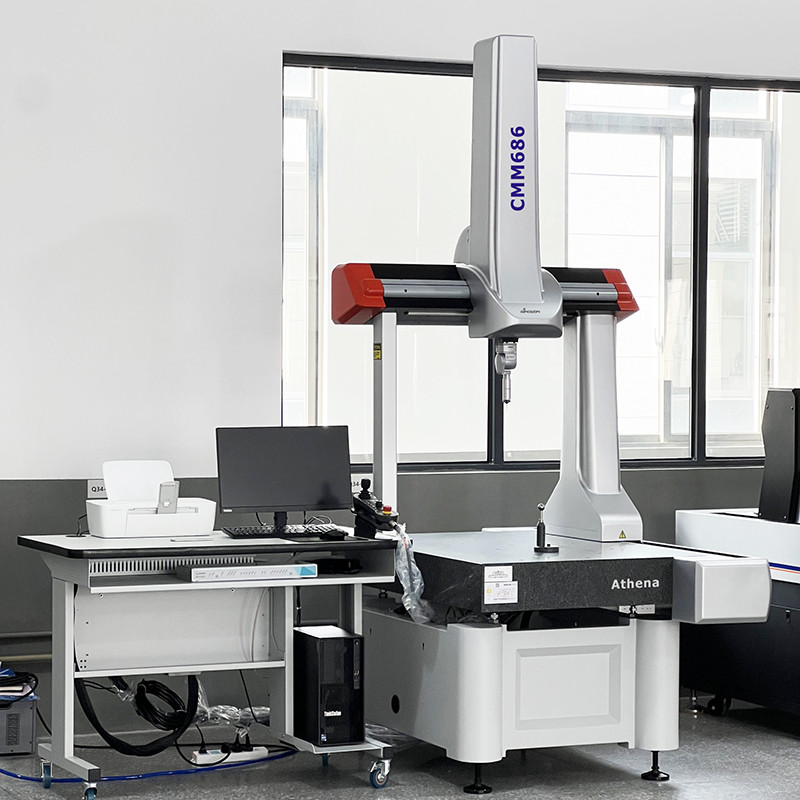

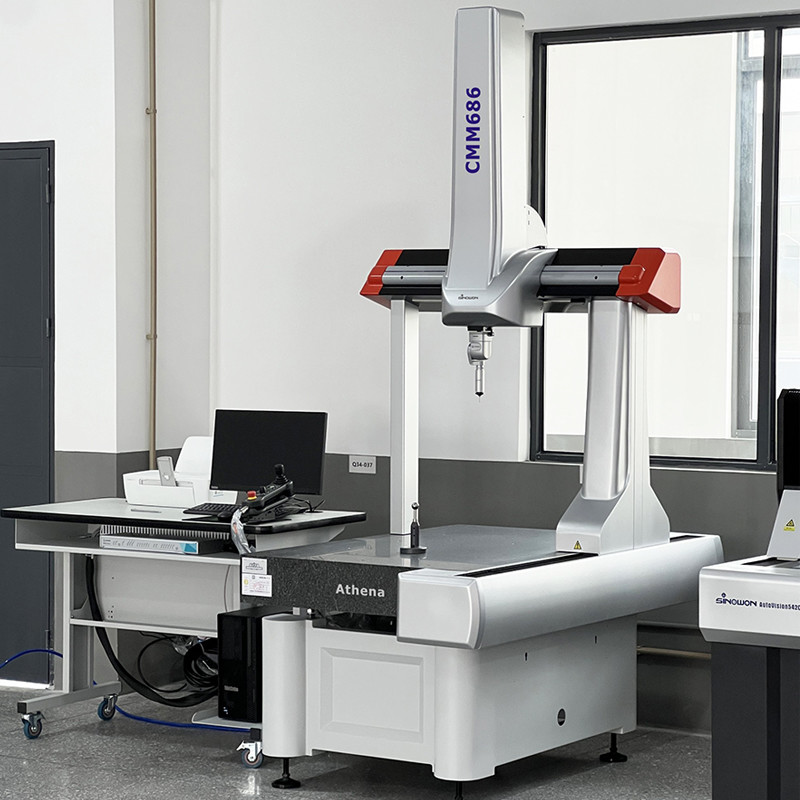

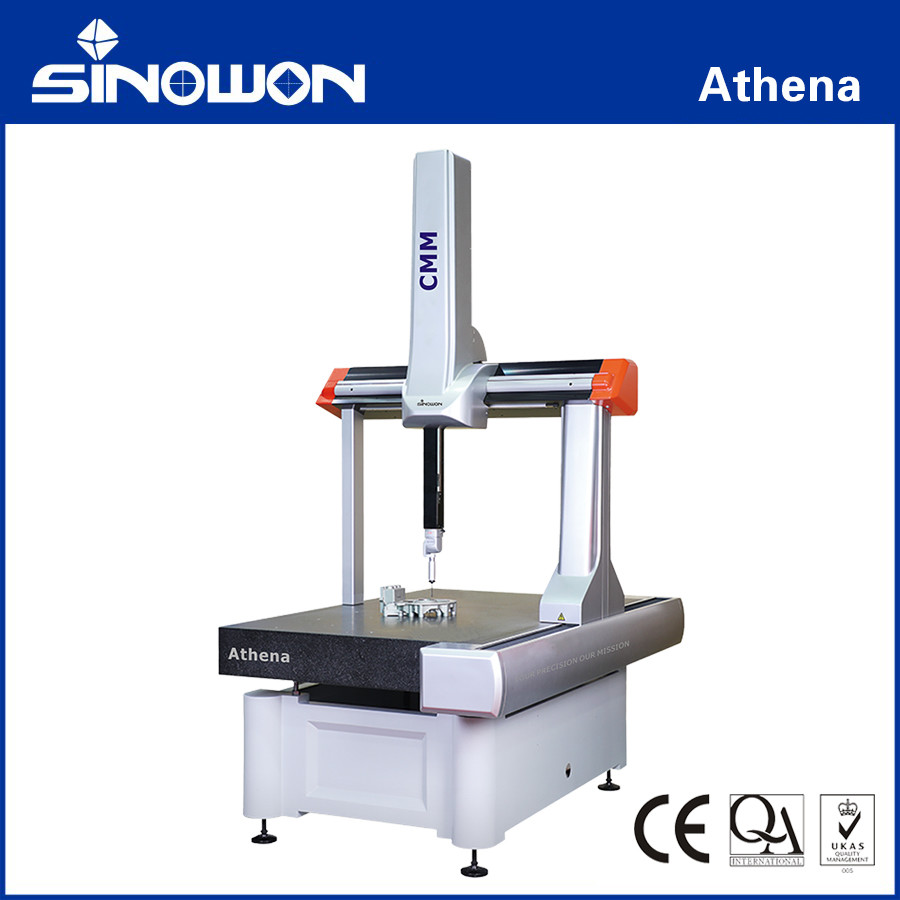

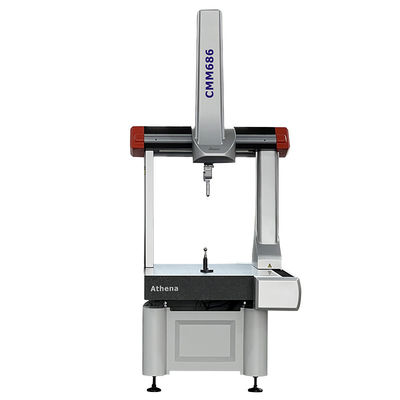

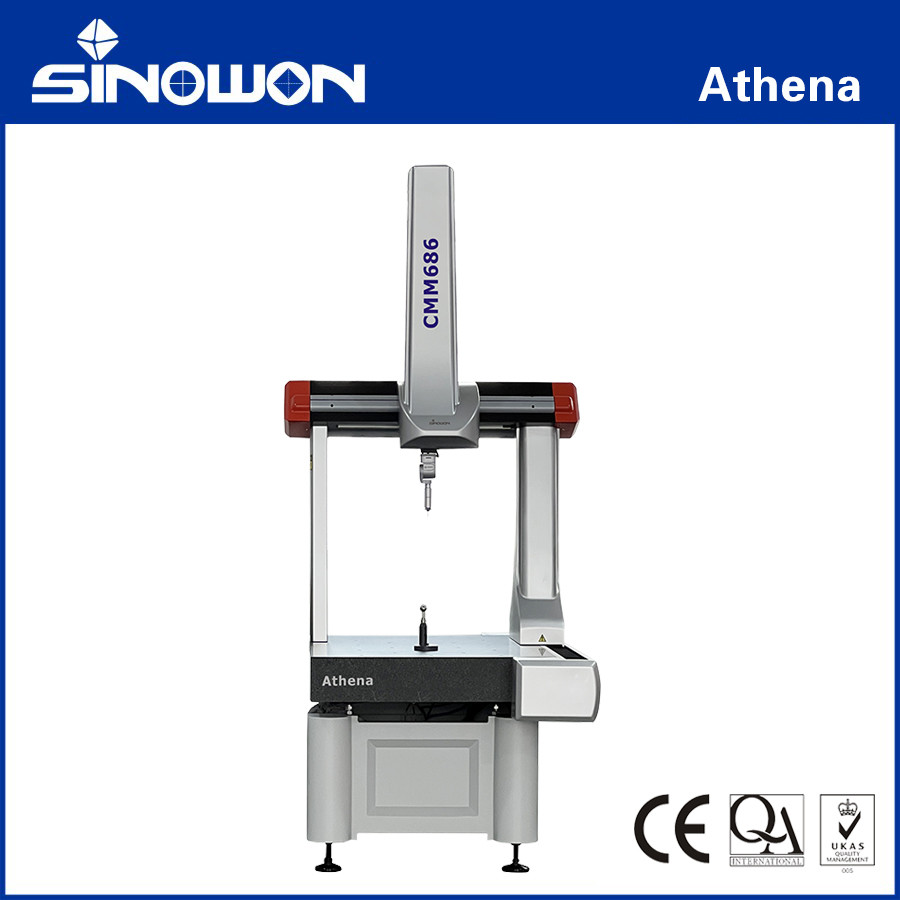

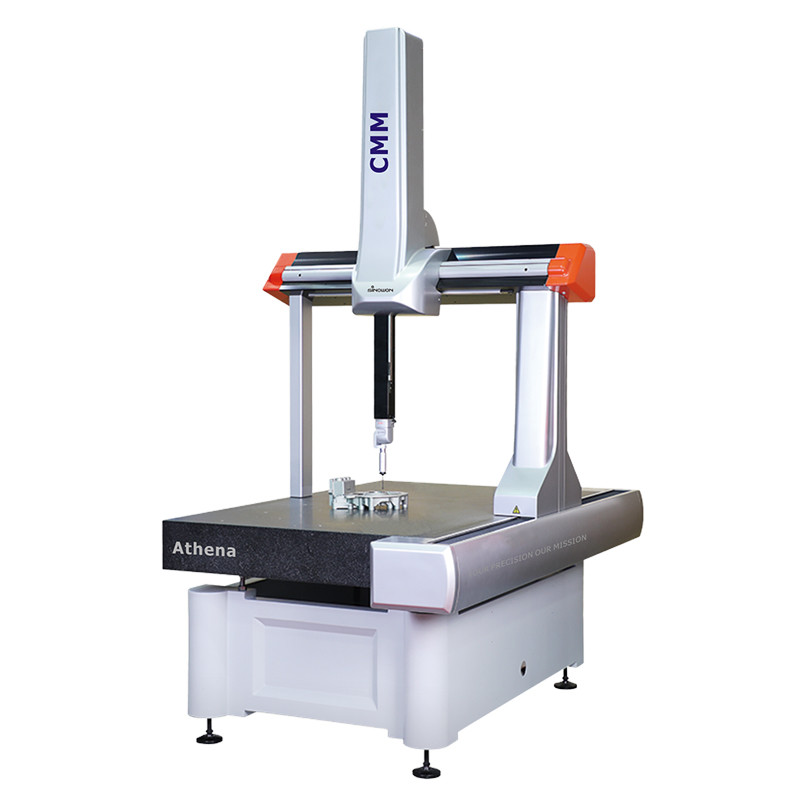

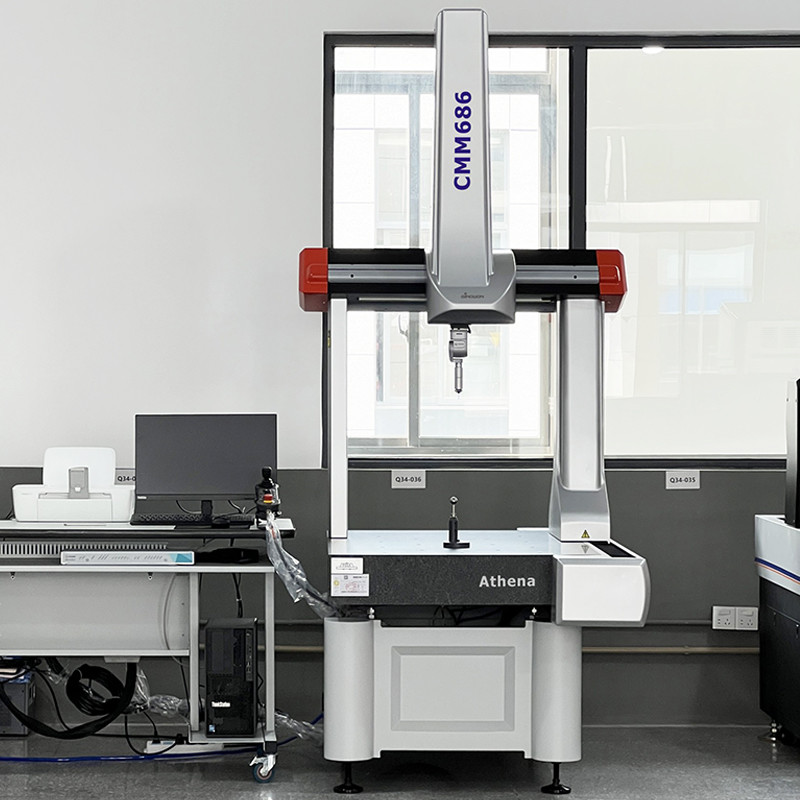

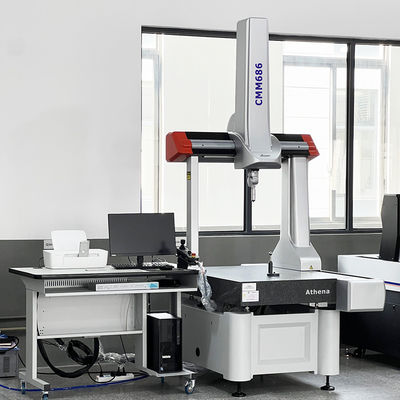

সমন্বয় পরিমাপ যন্ত্র Athena এসএরিস
পণ্যের ভূমিকা:
মৌলিক মেশিন কাঠামোর দৃষ্টিকোণ থেকে, অ্যাথেনা সম্পূর্ণ অ্যালুমিনিয়াম নির্মাণের বৈশিষ্ট্যযুক্ত এবং ফিনিট এলিমেন্ট বিশ্লেষণ (এফইএ) এবং মডিউল বিশ্লেষণ সহ বিস্তৃত সিএডি কৌশলগুলি ব্যবহার করেছে,উন্নত তাপ, মাত্রিক / টর্শনাল, এবং জ্যামিতিক স্থিতিশীলতা এবং কাঠামোগত বিক্ষিপ্ততা এবং পরিমাপ কর্মক্ষমতা উপর কম্পন এবং তাপীয় পরিবর্তন প্রভাব হ্রাস।আবৃত বায়ু ভারবহন নকশা অক্ষ গতিবিদ্যা আন্দোলন অপ্টিমাইজঅতএব, সমগ্র সিস্টেমটি সর্বোত্তম পরিমাপ পুনরাবৃত্তিযোগ্যতা এবং দীর্ঘমেয়াদী সিস্টেমের ধারাবাহিকতার বৈশিষ্ট্য।
পণ্যের বৈশিষ্ট্যঃ
- এক্স-বিম অতি-কঠিন প্রযুক্তি গ্রহণ করেছে। এই কাঠামোটি প্রধান ট্রেনের ওজন হ্রাস এবং প্রধান ট্রেনের স্থিতিশীলতা এবং অনমনীয়তা উন্নত করার জন্য সেরা সমাধান।তাই ব্যাপকভাবে CMM এর কর্মক্ষমতা উন্নত করতে পারেন.
- সমস্ত মেশিনের অক্ষের ট্রান্সমিশন মোডটি টাইমিং বেল্ট, যার কমপ্যাক্ট, অ-স্লিড কাঠামো এটিকে উচ্চ গতি, কম শব্দ এবং সহজ রক্ষণাবেক্ষণের শ্রেষ্ঠত্ব দেয়।
- Z অক্ষের জন্য বায়ুসংক্রান্ত counterbalance ((নিয়মিত), যা Z অক্ষ স্থিতিশীল কাজ করে, জরুরী অবস্থায় স্বয়ংক্রিয় ব্রেক এবং CMM নিরাপদ রাখা।
- রিমোট মাউন্টড ড্রাইভ মোটরগুলি দ্রুত সেটিংয়ের জন্য চলমান ভর হ্রাস করে; মেশিনের ফ্রেম থেকে তাপ ছড়িয়ে দেয়।
- শক্তিশালী পরিমাপ সফটওয়্যার দিয়ে সজ্জিত, এক্সপ্লোরার কোন সাধারণ দোকান পরিমাপ এবং পরীক্ষার কাজ পরিচালনা করতে পারে।
- সেরিন পেশাদার সমন্বিত সমাধান সরবরাহ করতে পারে, যার মধ্যে রয়েছে ফাউন্ডেশন, ডিম্পিং, এয়ার কন্ডিশনার রুম, লোড এবং আনলোড সিস্টেম ইত্যাদি।
স্পেসিফিকেশন:
|
মডেল
|
সর্বাধিক অনুমোদিত ত্রুটি MPE ((μm), L ((mm), (ISO10360-2) |
3D সর্বোচ্চ গতি (মিমি/সেকেন্ড) |
3D সর্বোচ্চ ত্বরণ (মিমি/সেকেন্ড) |
| HP-TMe |
HP-THDe |
HP-S-X1 |
| এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
এমপিই |
এমপিইপি |
এমপিইটিএইচপি/টি |
| অ্যাথেনা ৫৬৪ |
2.3+L/300 |
2.5 |
2.১+এল/৩০০ |
2.3 |
1.9+L/300 |
2.1 |
3.০/৬৮ |
520 |
1730 |
| অ্যাথেনা ৬৮৬ |
2.৩+এল/৩০০ |
2.5 |
2.১+এল/৩০০ |
2.3 |
1.9+L/300 |
2.1 |
3.০/৬৮ |
520 |
1730 |
| অ্যাথেনা ৮১০৬ |
2.4+L/300 |
2.6 |
2.২+এল/৩০০ |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| অ্যাথেনা ৮১২৬ |
2.4+L/300 |
2.6 |
2.২+এল/৩০০ |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| অ্যাথেনা ৮১৫৬ |
2.4+L/300 |
2.6 |
2.২+এল/৩০০ |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| অ্যাথিনা ১০১২৮ |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.৩+এল/৩০০ |
2.5 |
4.০/৬৮ |
520 |
1730 |
| অ্যাথেনা ১০১৫৮ |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.৩+এল/৩০০ |
2.5 |
4.০/৬৮ |
520 |
1730 |
| অ্যাথেনা ১০২১৮ |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.৩+এল/৩০০ |
2.5 |
4.০/৬৮ |
520 |
1730 |
| অ্যাথিনা ১০৩০৮ |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.৩+এল/৩০০ |
2.5 |
4.০/৬৮ |
520 |
1730 |
| অ্যাথেনা ১২১৫১০ |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.০/৬৮ |
433 |
1040 |
| অ্যাথেনা ১২২২১০ |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.০/৬৮ |
433 |
1040 |
| অ্যাথেনা ১২৩০১০ |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.০/৬৮ |
433 |
1040 |
| অ্যাথেনা ১৫২২১০ |
3.4+L/300 |
3.9 |
3.২+এল/৩০০ |
3.8 |
3.১+এল/৩০০ |
3.6 |
5.২/৬৮ |
433 |
1040 |
| অ্যাথেনা ১৫৩০১০ |
3.4+L/300 |
3.9 |
3.২+এল/৩০০ |
3.8 |
3.১+এল/৩০০ |
3.6 |
5.২/৬৮ |
433 |
1040 |
| অ্যাথেনা ১৫২২১২ |
3.9+L/300 |
4.4 |
3.7+L/300 |
4.3 |
3.6+L/300 |
4.1 |
5.২/৬৮ |
433 |
1040 |
| অ্যাথেনা ১৫৩০১২ |
3.9+L/300 |
4.4 |
3.7+L/300 |
4.3 |
3.6+L/300 |
4.1 |
5.২/৬৮ |
433 |
1040 |
| মডেল |
ভ্রমণের পরিসীমা ((মিমি) |
মাত্রা ((মিমি) |
দিবালোক ((মিমি) |
পরিমাপ করা ওয়ার্কপিসের সর্বাধিক ওজন
(কেজি)
|
মেশিনের ওজন (কেজি) |
| এক্স |
Y |
Z |
Lx |
লায় |
Lz |
Dx |
ডিজ |
Dz1 |
| অ্যাথেনা ৫৬৪ |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| অ্যাথেনা ৬৮৬ |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| অ্যাথেনা ৮১০৬ |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| অ্যাথেনা ৮১২৬ |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| অ্যাথেনা ৮১৫৬ |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
| অ্যাথিনা ১০১২৮ |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| অ্যাথেনা ১০১৫৮ |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| অ্যাথেনা ১০২১৮ |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| অ্যাথিনা ১০৩০৮ |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
| অ্যাথেনা ১২১৫১০ |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| অ্যাথেনা ১২২২১০ |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| অ্যাথেনা ১২৩০১০ |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| অ্যাথেনা ১৫২২১০ |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| অ্যাথেনা ১৫৩০১০ |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| অ্যাথেনা ১৫২২১২ |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| অ্যাথেনা ১৫৩০১২ |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
|
পারফরম্যান্স পরীক্ষার জন্য প্রোব কনফিগারেশনঃ
HP-TMe/HP-THDe: স্ট্যান্ডার্ড ফোর্স পরিমাপ, প্রোবটি 10 মিমি লম্বা, টপ ব্যাসার্ধ 4 মিমি।
এইচপি-এস-এক্স১ঃ এইচপি-এস-এক্স১এস/এইচপি-এস-এক্স১এইচ/এইচপি-এস-এক্স১সি, প্রোবটির দৈর্ঘ্য ৫০ মিমি, টপ ব্যাসার্ধ ৫ মিমি।
পারফরম্যান্স মেট্রিক্স নিম্নলিখিত শর্তে বৈধঃ
স্ট্যান্ডার্ড পরিবেষ্টিত তাপমাত্রাঃ 18 - 22°C
পরিবেশে তাপমাত্রা পরিবর্তনঃ 1°C/h - 2°C/24h
তাপমাত্রা গ্রেডিয়েন্টঃ 1°C/m
আপেক্ষিক আর্দ্রতাঃ ২৫% - ৭৫%
|
RationalDMIS2পরিমাপ সফটওয়্যারঃ
এটি এএনএসআই, আইএসও, জিবি, পিটিবি স্ট্যান্ডার্ড সার্টিফিকেশন পেয়েছে, সর্বদা উন্নত মান এবং উন্নত নকশা ধারণাগুলির সাথে সিঙ্ক্রোনাইজ করা হয়েছে,এবং আন্তর্জাতিকভাবে জনপ্রিয় I++ নিয়ন্ত্রণ প্রোটোকল সম্পূর্ণরূপে সমর্থন করেএটিতে একটি ব্যবহারকারী-বান্ধব এবং সহজ সফ্টওয়্যার ইন্টারফেস, অনন্য ড্র্যাগ-এন্ড-ড্রপ দ্রুত অপারেশন এবং সিএডি ডেটার সাথে নির্বিঘ্নে সংযোগ রয়েছে। পরিমাপ থেকে আউটপুট রিপোর্টে 100% গ্রাফিকাল ভিজ্যুয়ালাইজেশন,যা ব্যবসার জন্য একটি সম্পূর্ণ পরিমাপ সমাধান প্রদান করে.
আমাদের গ্রাহকদের ক্রমবর্ধমান পরিমাপের চাহিদা মেটাতে সিএডি, পাতলা দেয়াল এবং স্ক্যানিং মডিউলকে সংহত করে র্যাশনাল ডিএমআইএস সফটওয়্যার।
রেশনাল ডিএমআইএসের বৈশিষ্ট্যঃ
● IGES, STEP, DXF, STL, XYZ এবং অন্যান্য ফরম্যাট সমর্থন করে;
● CATIA, UG, PRO-E, Solidworks, Parasolid সরাসরি পাঠ ইন্টারফেস সমর্থন করে;
● বুদ্ধিমান সনাক্তকরণঃ সনাক্তকরণ পথের রিয়েল-টাইম সিমুলেশন, সনাক্তকরণ পথের স্বয়ংক্রিয় অপ্টিমাইজেশন;
● সম্পূর্ণ এবং দ্রুত সহনশীলতা গণনাঃ GB, ISO, Y14 অনুযায়ী।5, এএনএসআই, ডিআইএন, এজিএমএ এবং অন্যান্য মান;
● বিভিন্ন রিপোর্ট আউটপুট; সমর্থন HTML, এক্সেল, পিডিএফ, আউট, TXT বিন্যাস;
● প্রচুর বিশেষ মডিউলঃ এসপিসি পরিসংখ্যানগত বিশ্লেষণ, সিসিডি কম্পোজিট ইমেজ, লাইন লেজার স্ক্যানিং, ব্লেড বিশ্লেষণ, সিলিন্ডারিকাল ইনভোলুট গিয়ার বিশ্লেষণ, ক্যাম বিশ্লেষণ, নেটওয়ার্ক প্রোগ্রামিং, নেটওয়ার্ক রিপোর্ট;
● মূল অ্যালগরিদমটি ফিজিক্যাল-টেকনিক্যাল বুন্ডেসানস্টাল্ট (পিটিবি) দ্বারা প্রত্যয়িত।
