অর্ধ স্বয়ংক্রিয় গতিশীল সেতু সমন্বয় পরিমাপ মেশিন সিএমএম পরিমাপ সরঞ্জাম

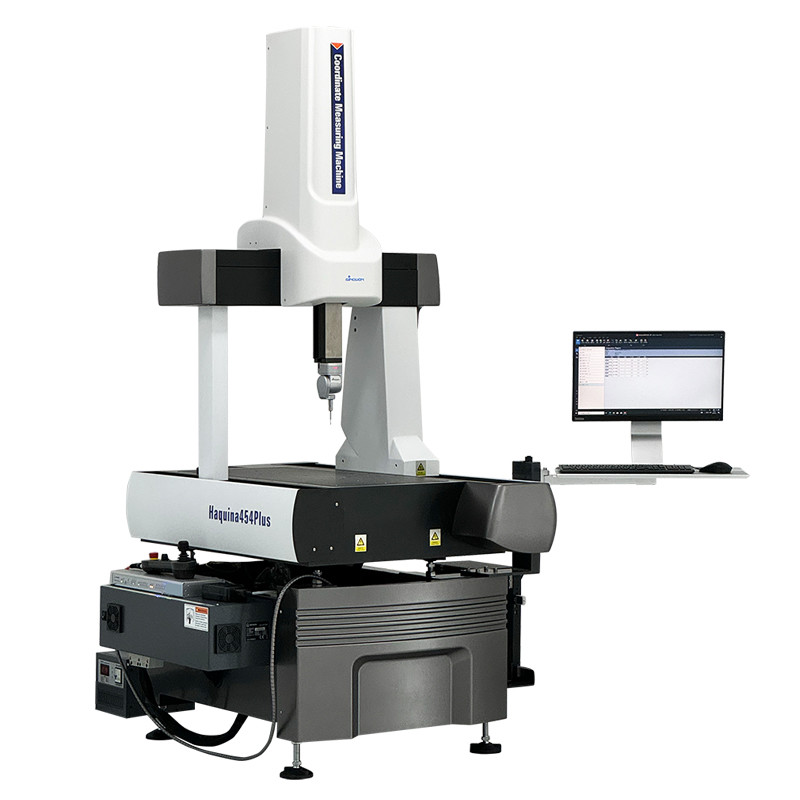

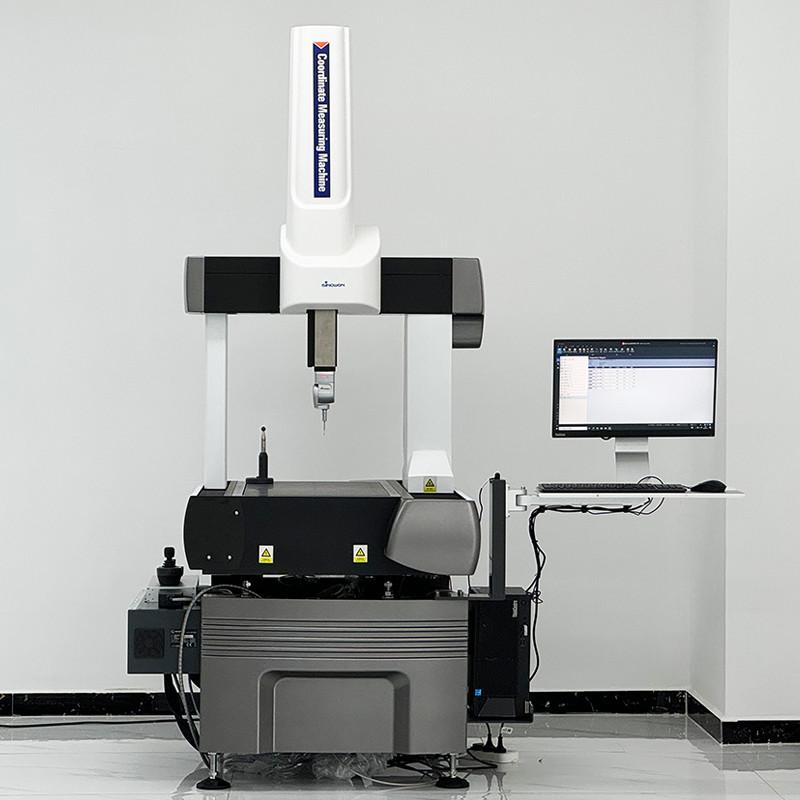

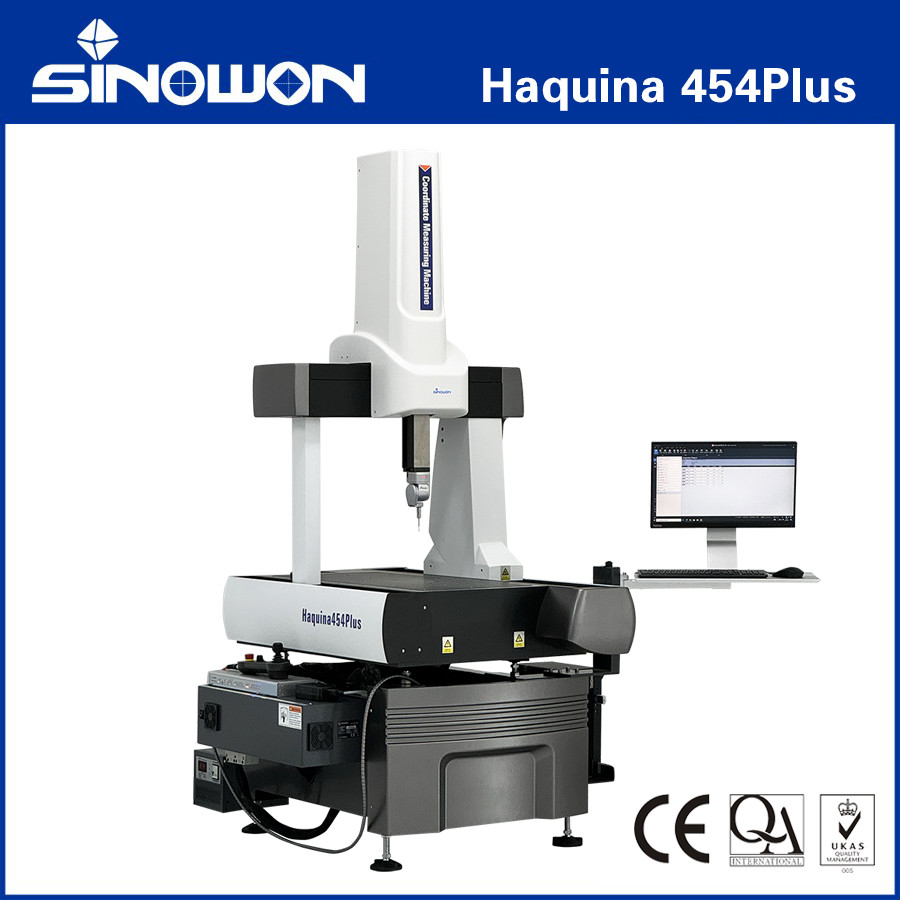

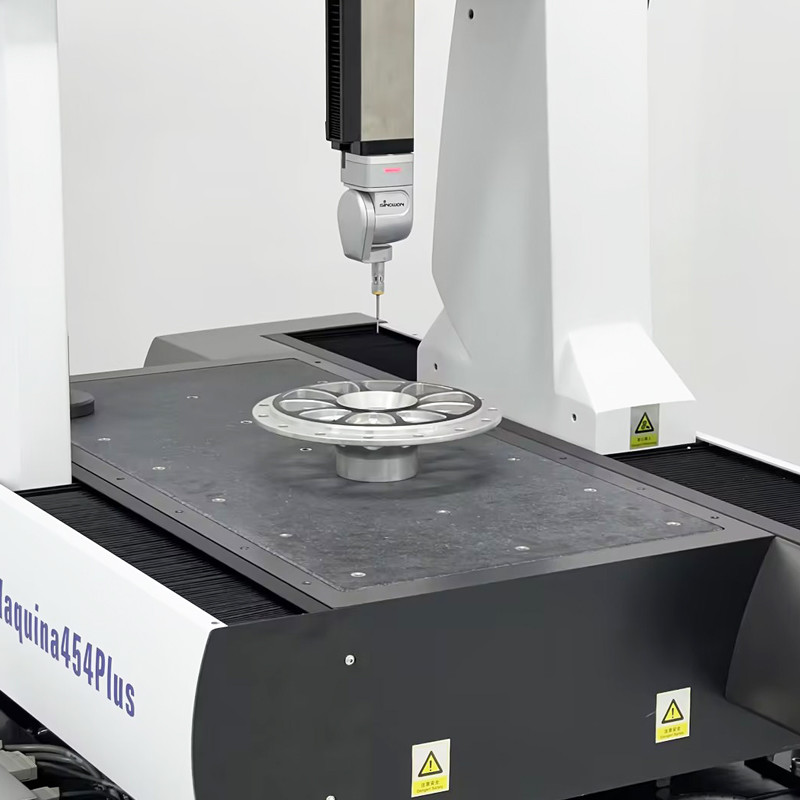

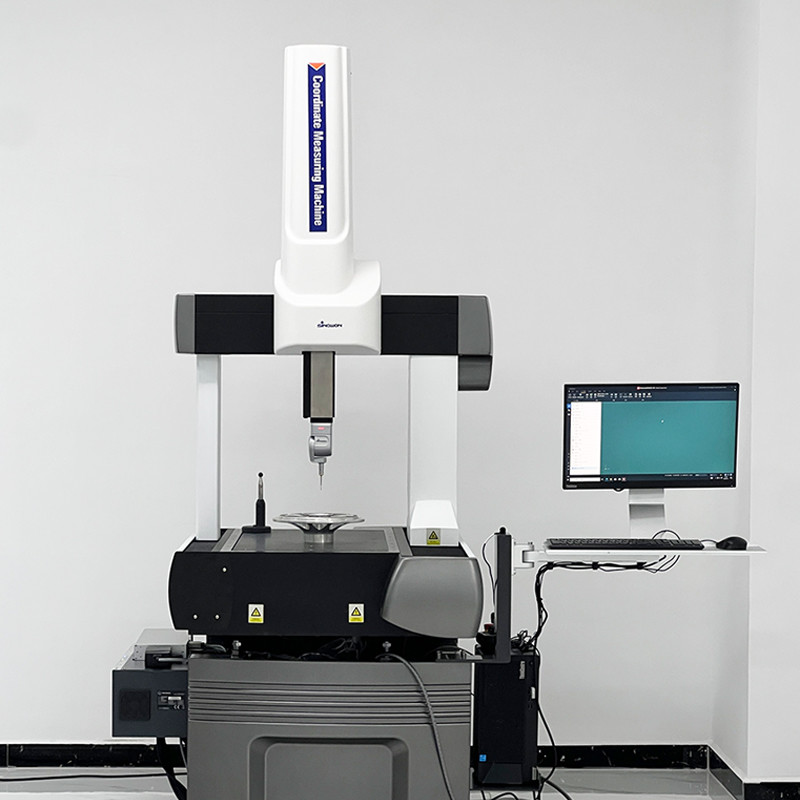

অর্ধ-স্বয়ংক্রিয় গতিশীল সেতু সমন্বয় পরিমাপ যন্ত্রএইচঅ্যাকুইনা454প্লাস

প্রযুক্তিগত বর্ণনা

টেকনিক্যাল হাইলাইট:

• তিন-অক্ষের অ্যান্টি-ফাউলিং ডিজাইনের মাধ্যমে, আপনি ধুলো এবং ধ্বংসাবশেষকে খুব ভালভাবে প্রতিরোধ করতে পারেন,তারপরে সুনির্দিষ্ট সিস্টেমের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করুন।
• তাপমাত্রা ক্ষতিপূরণ ব্যবস্থাঃ মেশিনের তিনটি অক্ষ এবং অংশটিতে একটি উচ্চ নির্ভুলতা তাপমাত্রা সেন্সর রয়েছে। এটি বিভিন্ন তাপমাত্রায় নির্ভুলতা নিশ্চিত করতে পারে।এটি বিভিন্ন তাপমাত্রার অধীনে কাজের টুকরোটির নির্ভুলতার নিশ্চয়তা ছাড়াই অত্যন্ত দক্ষ এবং নির্ভরযোগ্যধ্রুবক তাপমাত্রা ছাড়া।
• উচ্চ নির্ভরযোগ্য স্টেইনলেস স্টীল রৈখিক গাইড রেল, উচ্চ কর্মক্ষমতা মোটর এবং উচ্চ কর্মক্ষমতা ট্রান্সমিশন প্রক্রিয়া সঙ্গে সর্বোত্তম আন্দোলন কর্মক্ষমতা নিশ্চিত করুন।
• স্ট্যান্ডার্ড প্যাসিভ কম্পন বিচ্ছিন্নতা সিস্টেম বেশিরভাগ কম্পন উত্স মোকাবেলা করতে পারে।
• বায়ু উৎস ছাড়া কম্প্যাক্ট কাঠামো।
• ক্ষমতাবান পরিমাপ সফটওয়্যার (RATIONAL-DMIS) দিয়ে সজ্জিত, ইনস্পেক্টর কোন সাধারণ দোকান পরিমাপ এবং পরিদর্শন কাজ পরিচালনা করতে পারে।

পিইসিফিকেশন:

পরিবেশগত বৈশিষ্ট্যঃ

দ্রষ্টব্যঃ সাইট প্রস্তুতি গাইড গ্রাহককে রুমের প্রয়োজনীয়তাগুলি কীভাবে পৌঁছানো যায় তা জানতে সহায়তা করবে।

সিএমএমপরিমাপ ও পরিদর্শন সফটওয়্যার:

External-array Software, Inc. প্রতিষ্ঠিত হয় 2001 সালের শুরুর দিকে. আমরা সফল CMM সফটওয়্যার উন্নয়ন অভিজ্ঞতা 25 বছরেরও বেশি আছে, RationalDMIS একটি নতুন প্রজন্মের CMM সফটওয়্যার হিসাবে,এটি সম্পূর্ণ স্বাধীনতার অধীনে বিকশিত হয়এটি কেবলমাত্র সিএমএম শিল্পের বিশেষজ্ঞদের দ্বারাই বাজারজাত হওয়ার পর থেকে প্রশংসিত হয়নি,কিন্তু গ্রাহকদের বিশ্বাসও অর্জন করে।বিশ্বব্যাপী ১০,০০০-এরও বেশি সেট বিক্রি হয়েছে।

কিছু গ্রাহক যার মধ্যে রয়েছেঃ জেনারেল ডায়নামিক্স, জেনারেল ইলেকট্রিক, বোয়িং, কর্নিং, জেরক্স কর্পোরেশন, প্র্যাট অ্যান্ড হুইটনি, সিমেন্স, বিএমডব্লিউ, এবিবি ইনক, ব্রুকার...

• RationalDMIS সর্বদা বিশ্বের উন্নত মানের সাথে সামঞ্জস্যপূর্ণ, ডিজাইনের শুরুতেই,RationalDMIS সম্পূর্ণরূপে DMIS এর উপর ভিত্তি করে তৈরি করা হয়েছে এবং এটি বিশ্বের CMM সফটওয়্যারগুলির মধ্যে একটি যা DMIS স্ট্যান্ডার্ডকে অত্যন্ত সমর্থন করে.

• অনন্য এবং সংক্ষিপ্ত ইউজার ইন্টারফেস, কোন পপ-আপ উইন্ডো নেই, কোন জটিল ইনপুট এবং যাচাইকরণ প্রক্রিয়া নেই, একাধিক পপ-আপ উইন্ডো দ্বারা সৃষ্ট ইন্টারফেস রিডন্ড্যান্স এড়ানো।ড্র্যাগ অ্যান্ড ড্রপ অপারেশন প্রক্রিয়ার সরলতা সর্বাধিক করে তুলেছে.

• RationalDMIS সমর্থন I++, সফলভাবে PTB এর প্রমাণীকরণ পাস করেছে।

• সিএডি ডেটা সিএমএম প্রোগ্রামিং এবং পরিমাপ প্রক্রিয়ার সাথে নির্বিঘ্নে একীভূত করে, র্যাশনালডিএমআইএসে শক্তিশালী সিমুলেশন এবং সংঘর্ষ এড়ানোর সরঞ্জামগুলি ব্যবহার করে

• ১০০% গ্রাফিকাল ডিসপ্লেঃ সমস্ত অপারেশন প্রক্রিয়া ১০০% গ্রাফিকাল প্রদর্শিত হতে পারে।

• বিভিন্ন মান অনুযায়ীঃ আইএসও / এএনএসআই / ডিআইএন / জিবি...
• বিভিন্ন সহনশীলতা মূল্যায়ন করেঃ দূরত্ব, কোণ, কোণীয়তা, উল্লম্বতা, সমান্তরালতা, অবস্থান, সিলিন্ড্রিকতা, ঘনত্ব, বৃত্তাকার প্রবাহ, মোট প্রবাহ, বৃত্তাকারতা, শঙ্কু কোণ, ব্যাসার্ধ, ব্যাসার্ধ, সমতলতা,সরলতাপয়েন্ট প্রোফাইল, কার্ভ প্রোফাইল, পৃষ্ঠ প্রোফাইল, সমীকরণ, প্রস্থ.
• বৈচিত্র্যময় আউটপুট রিপোর্টঃ ঐতিহ্যগত টেক্সট আউটপুট, গ্রাফিক্স আউটপুট, পূর্ববর্তী রিপোর্ট...
• এইচটিএমএল, এক্সেল, পিডিএফ, ডিএমও ইত্যাদি সহ বিভিন্ন ফর্মের আউটপুট
• শেষ ব্যবহারকারীর দ্বারা সংজ্ঞায়িত আউটপুট টেমপ্লেট সমর্থন করুন।






• RationalDMIS এর বিশেষায়িত মডিউল, যার মধ্যে রয়েছে SPC,CCD,Laser,Blade,Gear,Cam,NetOffline,NetReport,UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator।
• শক্তিশালী সিডব্লিউএস মডিউলঃ সফটওয়্যারটি সিডব্লিউএস সনাক্তকরণের ব্যবহার সমর্থন করে,এবং 3 ডি গ্লাসের বাঁকা পৃষ্ঠের কনট্যুর সনাক্তকরণে প্রয়োগ করা যেতে পারে যেমন মোবাইল ফোন বাঁকা গ্লাস এবং অটোমোবাইল ইনস্ট্রুমেন্ট প্যানেল গ্লাস.

প্রোব সিস্টেম:

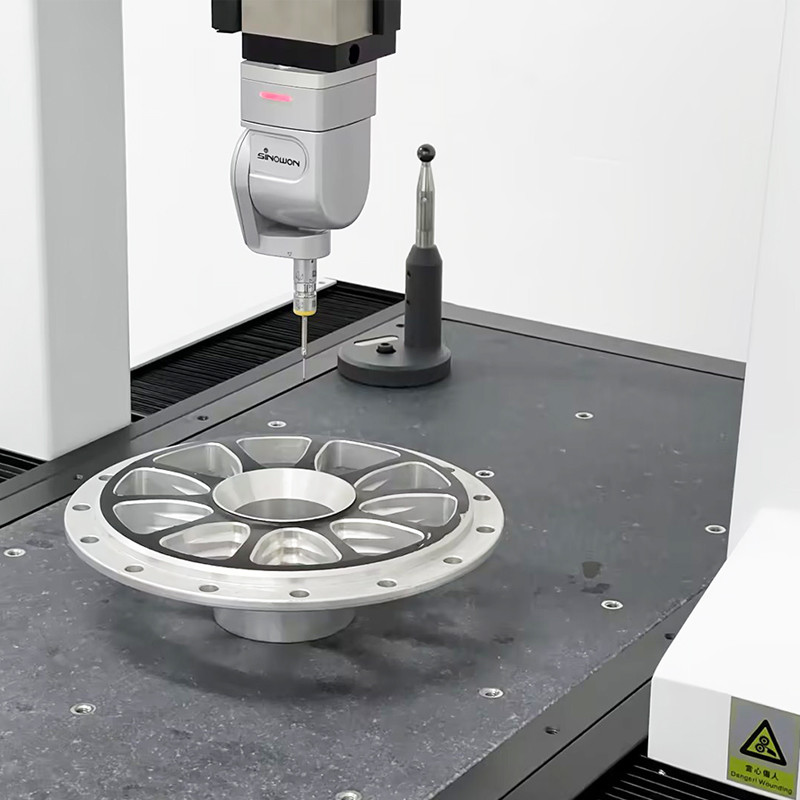

রেনিশাও এমএইচ২০আই ম্যানুয়াল ইনডেক্সিং প্রোব হেড

এমএইচ২০আই একটি ম্যানুয়ালি নিয়ন্ত্রিত জোনের মাথা যার মডিউল রেনিশাও থেকে পরিবর্তন করা হয়।

এটিতে 2 অক্ষের সূচক সহ টিপি 20 গতিবিদ্যা মাউন্ট অন্তর্ভুক্ত রয়েছে।

এটি 15 ডিগ্রি বৃদ্ধিতে 168 পুনরাবৃত্তিযোগ্য অবস্থান অর্জন করতে পারে। একটি স্ট্যান্ডার্ড শক্তি মডিউলও অন্তর্ভুক্ত।

বৈশিষ্ট্য
সূচকযোগ্য অক্ষ A (পিচ)	০° থেকে ৯০°, ১৫° স্টেপ
ইনডেক্সযোগ্য অক্ষ B (রোল)	±180°, ধাপ 15°
ওজন	২১০ গ্রাম
অবস্থান পুনরাবৃত্তিযোগ্যতা	1.5 μm
এক্সটেনশন বার	৭৫ মিমি
TP20 বৈশিষ্ট্য
ইন্দ্রিয় দিকনির্দেশনা	৫টি উপায়, ±X, ±Y, +Z
একমুখী পুনরাবৃত্তিযোগ্যতা	0.35 μm
মডিউল পরিবর্তন পুনরাবৃত্তিযোগ্যতা	2.0 μm
