Name: মোবাইল ব্রিজ অপটিক্যাল সিএমএম অন সাইট ইনস্ট্যান্ট মেজারমেন্ট সলিউশন V7-IVS সিরিজ
Brand: Hoyamo and Sinowon Inc
SKU: V7-IVS-432A
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

কোড#: 503-120H

X/Y অক্ষ ভ্রমণ: (400*300) মিমি

মাত্রা(WxDxH): (1195*832*1579) মিমি

ওজন: 650 কেজি

জেড অক্ষ ভ্রমণ: 200 মিমি

রৈখিক দাঁড়িপাল্লা: আমদানি করা লিনিয়ার স্কেল রেজোলিউশন: 0.1um

ধারণ ক্ষমতা: 25 কেজি

পরিমাপ সফটওয়্যার: জিওমিয়া

বিশেষভাবে তুলে ধরা:

অটোফ্ল্যাশ সিরিজ সিএমএম

মোবাইল ব্রিজ সিএমএম

সিএমএম ইনস্ট্যান্ট পরিমাপ

মৌলিক তথ্য

উৎপত্তি স্থল: জিয়াংমেন, চীন

পরিচিতিমুলক নাম: SINOWON

সাক্ষ্যদান: CE/ROHS

মডেল নম্বার: V7-IVS-432A

প্রদান

প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ

ডেলিভারি সময়: 30 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি

যোগানের ক্ষমতা: 100 সেট/মাস

গ্যালারী

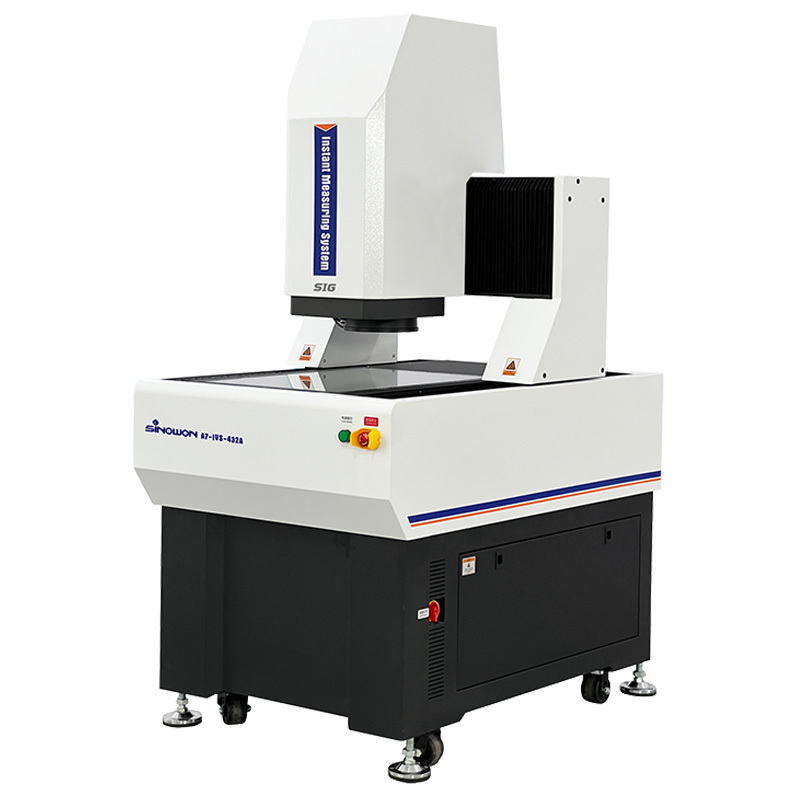

মোবাইল ব্রিজ অপটিক্যাল সিএমএম অন সাইট ইনস্ট্যান্ট মেজারমেন্ট সলিউশন V7-IVS সিরিজ

পণ্যের বর্ণনা

মোবাইল ব্রিজ ইনস্ট্যান্ট ভিশন মেজাজিং সিস্টেম A7-IVS সিরিজ

মোবাইল ব্রিজ অপটিক্যাল সিএমএম অন সাইট ইনস্ট্যান্ট মেজারমেন্ট সলিউশন V7-IVS সিরিজ 0

পণ্যের ভূমিকা:

অটোফ্ল্যাশ সিরিজ একটি উচ্চ-নির্ভুলতা, সম্পূর্ণ স্বয়ংক্রিয় তাত্ক্ষণিক দৃষ্টি পরিমাপ সিস্টেম একটি গ্যারি কাঠামোর সাথে,বিশেষভাবে তিনটি অক্ষের স্বয়ংক্রিয় বৈদ্যুতিক নিয়ন্ত্রণের সাথে GD&T পরিমাপের জন্য তৈরিএটি স্বয়ংক্রিয় ফোকাস, স্বয়ংক্রিয় আলো নিয়ন্ত্রণ এবং হার্ডওয়্যার এবং সফটওয়্যার উভয় স্বয়ংক্রিয় আন্দোলন কনফিগারেশন দিয়ে সজ্জিত।রৈখিক এবং জ্যামিতিক মাত্রা দ্রুত এবং সঠিকভাবে পরিমাপ করার অনুমতি দেয়. মোবাইল ব্রিজ কাঠামোটি নিশ্চিত করে যে পরিমাপ করা ওয়ার্কপিস স্থির থাকে, পরিমাপের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে, এটি ইলেকট্রনিক্সের মতো শিল্পে পরিমাপের জন্য উপযুক্ত করে তোলে,চিকিৎসা সরঞ্জাম, এলসিডি, এবং এয়ারস্পেস।

পণ্যের বৈশিষ্ট্যসি:

এটিতে ২০ মিলিয়ন পিক্সেলের ক্যামেরা এবং ডাবল ম্যাগনিফিকেশন সহ একটি ডুয়াল টেলিসেন্ট্রিক লেন্স রয়েছে।
০.০২° এর নিচে উচ্চ টেলিসেন্ট্রিসিটি ডিজাইন উল্লেখযোগ্য উচ্চতার পার্থক্যের সাথে পণ্যগুলির জন্য পরিমাপের নির্ভুলতা নিশ্চিত করে;
0.01% এর নিচে কম টিভি বিকৃতি এবং পুরো ছবিতে বিকৃতির অভিন্নতা পরিমাপের গতিশীল পুনরাবৃত্তিযোগ্যতার নির্ভুলতা নিশ্চিত করে।
ডাবল লুপ ডিজাইন একটি বড় দৃশ্য ক্ষেত্রের সাথে কার্যকর পরিমাপ এবং উচ্চ লুপের সাথে উচ্চ নির্ভুলতা পরিমাপ সক্ষম করে,গ্রাহকদের দক্ষতা এবং নির্ভুলতার দ্বৈত চাহিদা পূরণ করা;
এক্সওয়াইজেড তিন-অক্ষের সম্পূর্ণ স্বয়ংক্রিয় সিএনসি নির্ভুলতা নিয়ন্ত্রণ সঠিক অবস্থান নিশ্চিত করে;
একটি ভারতীয় মার্বেল বেস এবং কলাম ব্যবহার ভাল স্থিতিশীলতা প্রদান করে;
যথার্থ রৈখিক গাইড, গ্রাউন্ড বল স্ক্রু, এসি সার্ভো মোটর ইত্যাদি, গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে;
০.১ মাইক্রোমিটার উচ্চ নির্ভুলতার লিনিয়ার স্কেল সিস্টেমের অবস্থান এবং পরিমাপের নির্ভুলতা নিশ্চিত করে।
বিভিন্ন আলোর উৎস এবং বিভিন্ন পরিমাপের দৃশ্যের সাথে মানিয়ে নিতে একটি বুদ্ধিমান উত্তোলন ফাংশন দিয়ে সজ্জিত;
শক্তিশালী এবং সহজেই ব্যবহারযোগ্য জিওমিয়া পরিমাপ সফটওয়্যার মান নিয়ন্ত্রণকে উন্নত করে;
স্বয়ংক্রিয় পরিমাপ প্রোগ্রামগুলি দক্ষতার সাথে এবং দ্রুত ব্যাচ পরিমাপ সম্পূর্ণ করতে সেট করা যেতে পারে;
বেধ, সমতলতা ইত্যাদি পরিমাপের জন্য অপশনাল নন-স্পর্শ সাদা আলোর সেন্সর ব্যবহার করা যেতে পারে।

প্রয়োগঃ

এটি বড় আকারের বস্তুর সঠিক পরিমাপের জন্য প্রয়োগ করা যেতে পারে
3C শিল্পঃ মোবাইল ফোনের স্ক্রিন, মোবাইল ফোনের কেস
ইলেকট্রনিক্স শিল্প: পিসিবি বোর্ড
নতুন শক্তিঃ লিথিয়াম ব্যাটারি
অটোমোবাইল শিল্পঃ যথার্থ অংশ

স্পেসিফিকেশনঃ

পণ্য				মোবাইল ব্রিজ ইনস্ট্যান্ট ভিশন মেজাজিং সিস্টেম A7-আইভিএস সিরিজ
মডেল				A7-IVS-432	A7-IVS-542
এক্স/ওয়াই অক্ষ ভ্রমণ ((মিমি)				(400*300) মিমি	(৫০০*৪০০) মিমি
মাত্রা ((WxDxH)				(11958321579) মিমি	(14639401591) মিমি
প্যাকেজিং আকার				(138011701910) মিমি	(169013002000) মিমি
ওজন				৬৫০ কেজি	৭৮০ কেজি
Z অক্ষ ট্রাভেল ((মিমি)				২০০ মিমি
এক্স/ওয়াই/জেড-৩ অক্ষ লিনিয়ার স্কেল				আমদানি করা লিনিয়ার স্কেল রেজোলিউশনঃ 0.1um
গাইডেন্স মোড				সুনির্দিষ্ট রৈখিক গাইড, ডাবল ট্র্যাক ডাবল স্লাইডার গাইড।
অপারেশন মোড				জয়েস্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম
লোড ক্যাপাসিটি				<২৫ কেজি
কাজের পরিবেশ				তাপমাত্রা 20°C±2°C, আর্দ্রতা পরিসীমা <2°C/ঘন্টা, আর্দ্রতা 30~80%, কম্পন<0.002g, <15Hz
পাওয়ার সাপ্লাই				AC220V/50Hz; 110V/60Hz
পরিমাপ সফটওয়্যার				জিওমিয়া
ক্যামেরা				1 ′′ 20 এমপিক্সেল বি/ডাব্লু ক্যামেরা
ডুয়াল টেলিসেন্ট্রিক লেন্স				ডাবল রেট ডুয়াল টেলিসেন্ট্রিক লেন্স
বৃহত্তরীকরণ				0.16X	0.৬৪ এক্স
চিত্র পরিমাপ	পুনরাবৃত্তিযোগ্য		কোন স্থানান্তর	±১ মাইক্রোমিটার	±0.5μm
			সরানো	±2μm	±1.5μm
	সঠিকতা*		বাধ্যতামূলক নয়	±3.9μm	±2μm
			বাধ্যতামূলক	±7 μm	±4 μm
কাজের দূরত্ব				145±2 মিমি	145±2 মিমি
টেলিসেন্ট্রিসিটি				<০.০২°	<০.০২°
ক্ষেত্রের গভীরতা				6 মিমি@25 আইপি/মিমি	0.6mm@64 lp/mm
দৃশ্যমান ক্ষেত্র ((মিমি)) DHV		১ ¢		৮২৫৫১০০	211425
				৫৩৪৪৬৯	131117
		২/৩
রেজোলিউশন				২০ মিমি	7.8um
আলোকসজ্জা ব্যবস্থা		কনট্যুর		LED সমান্তরাল কনট্যুর আলোকসজ্জা
		উপরিভাগ		0 ~ 255 স্তরের ক্রমাগত নিয়ন্ত্রিত LED আলোকসজ্জা

প্রোডাক্ট কনফিগারেশন মডেলের বর্ণনা (A7-IVS-432 সহ উদাহরণ):

প্রোডাক্ট বিভাগ	2.৫ডি	3ডি	2.৫ডি	থ্রিডি
পণ্য	2.5D তাত্ক্ষণিক দৃষ্টি পরিমাপ	3 ডি তাত্ক্ষণিক দৃষ্টি পরিমাপ	2.৫ডি লেজার-স্ক্যান এবং তাত্ক্ষণিক দৃষ্টি পরিমাপ	3 ডি অটোমেটিক মাল্টিসেন্সরি পরিমাপ মেশিন
মডেল	A7-IVS-432A	A63-IVS-432B	A7-IVS-432C	A7-IVS-432D
প্রকার	এ	বি	সি	ডি
তাৎপর্য	অপটিক্যাল জুম লেন্স সেন্সর	জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর	জুম লেন্স সেন্সর এবং লেজার সেন্সর	জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর
যোগাযোগ প্রোব	ছাড়া	এমসিপি-কিট১	ছাড়া	এমসিপি-কিট১
লেজার মডিউল	ছাড়া	ছাড়া	ওম্রন লেজার	ওম্রন লেজার

আমিnstant Vision Measuring System মডেল এবং স্পেসিফিকেশনঃ

মডেল	কোড#	মডেল	কোড#	মডেল	কোড#	মডেল	কোড#
A7-IVS-432A	৫০৩-১২০এইচ	A7-IVS-542A	503-120J	A7-IVS-652A	503-120K	A7-IVS-862A	503-120L
A7-IVS-432B	৫০৩-২২০এইচ	A7-IVS-542B	503-220J	A7-IVS-652B	503-220K	A7-IVS-862B	503-220L
A7-IVS-432C	৫০৩-৩২০এইচ	A7-IVS-542C	503-320J	A7-IVS-652C	503-320K	A7-IVS-862C	৫০৩-৩২০ এল
A7-IVS-432D	৫০৩-৩২০এইচ	A7-IVS-542D	503-320J	A7-IVS-652D	503-320K	A7-IVS-862D	৫০৩-৩২০ এল

তাত্ক্ষণিক দৃষ্টি পরিমাপ সিস্টেম পরিমাপ স্পেস গাইড টেবিলঃ

ভ্রমণ	মডেল	সঠিকতা	এক্স অক্ষ ভ্রমণ মিমি	Y অক্ষ ভ্রমণ মিমি	Z অক্ষ স্ট্যান্ডার্ড ট্রাভেল মিমি	Z অক্ষ সর্বোচ্চ কাস্টম ভ্রমণ মিমি
300X400X200	A3-IVS-432	3+L/200	400	300	200	400
	A6-IVS-432	2.5+L/200	400	300	200	400
	A7-IVS-432	2+L/200	400	300	200	400
	A7-ITS-432	2+L/200	400	300	200	400
400X500X200	A3-IVS-542	3+L/200	500	400	200	400
	A6-IVS-542	2.5+L/200	500	400	200	400
	A7-IVS-542	2+L/200	500	400	200	400
	A7-ITS--542	2+L/200	500	400	200	400
৫০০x৬০০x২০০	A3-IVS-652	3+L/200	600	500	200	400
	A6-IVS-652	2.5+L/200	600	500	200	400
	A7-IVS-652	2+L/200	600	500	200	400
	A7-ITS-652	2+L/200	600	500	200	400
600X800X200	A3-IVS-862	3+L/200	800	600	200	400
	A6-IVS-862	2.5+L/200	800	600	200	400
	A7-IVS-862	2+L/200	800	600	200	400
	A7-ITS-862	2+L/200	800	600	200	400

গ্রাহকের চাহিদা অনুযায়ী অন্যান্য ভ্রমণ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।

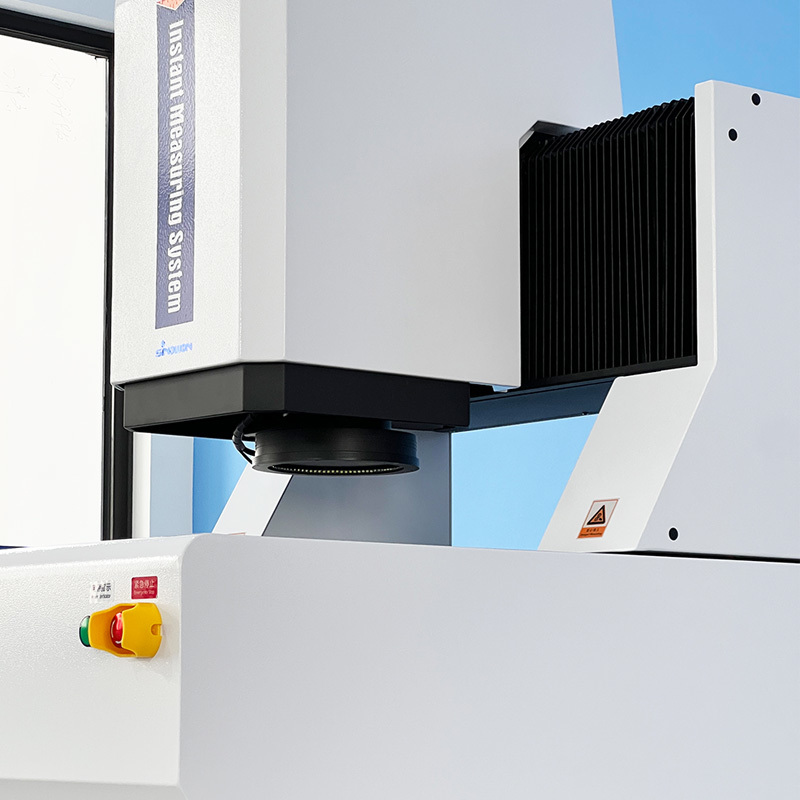

মোবাইল ব্রিজ অপটিক্যাল সিএমএম অন সাইট ইনস্ট্যান্ট মেজারমেন্ট সলিউশন V7-IVS সিরিজ 1

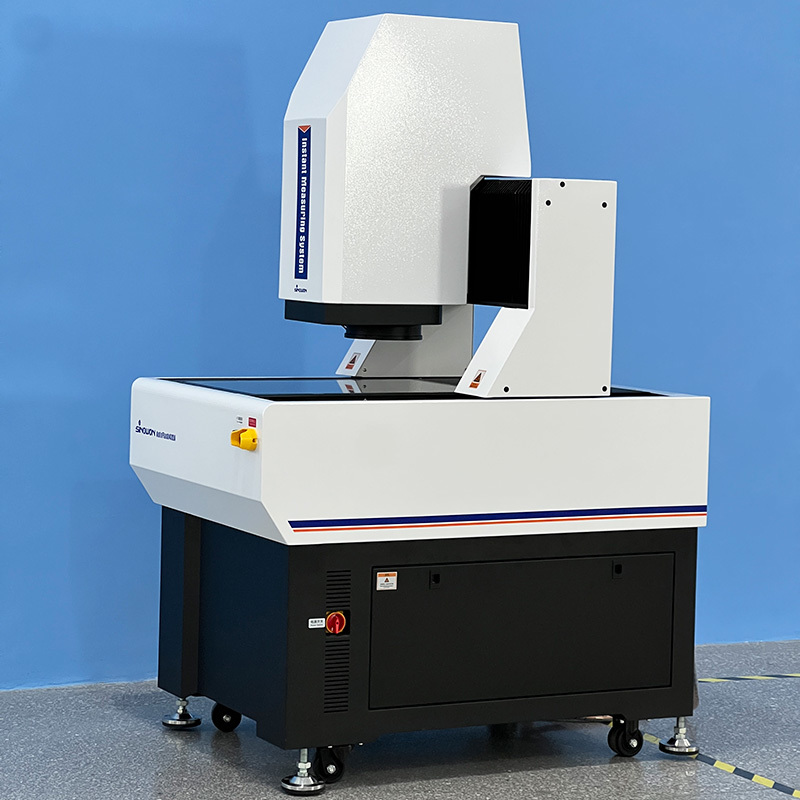

মোবাইল ব্রিজ অপটিক্যাল সিএমএম অন সাইট ইনস্ট্যান্ট মেজারমেন্ট সলিউশন V7-IVS সিরিজ 2

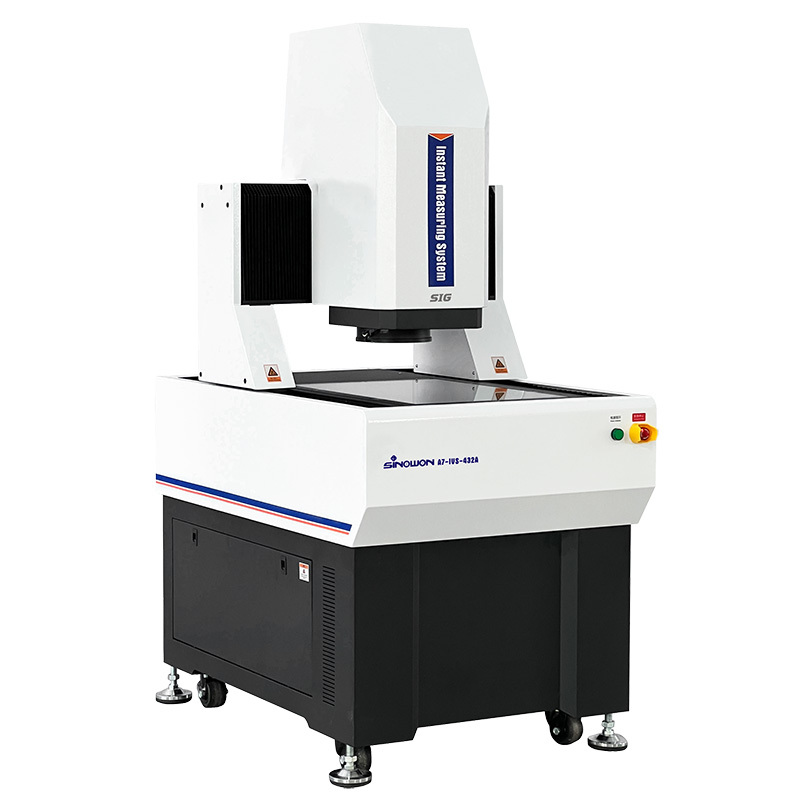

মোবাইল ব্রিজ অপটিক্যাল সিএমএম অন সাইট ইনস্ট্যান্ট মেজারমেন্ট সলিউশন V7-IVS সিরিজ 3
