দ্রষ্টব্য:
"L" মিলিমিটারে পরিমাপ করা দৈর্ঘ্য উপস্থাপন করে এবং Z-অক্ষের যান্ত্রিক নির্ভুলতা ফোকাসিং নির্ভুলতা এবং ওয়ার্কপিসের পৃষ্ঠের উপর অত্যন্ত নির্ভরশীল।
ম্যাগনিফিকেশন একটি আনুমানিক মান এবং এটি ডিসপ্লের আকার এবং রেজোলিউশনের সাথে ঘনিষ্ঠভাবে সম্পর্কিত।
গ্রাহকরা ইমেজ ম্যাগনিফিকেশন অর্জনের জন্য তাদের প্রয়োজন অনুযায়ী একটি 0.5X বা 2X সহায়ক লেন্স যোগ করতে পারেন।
iMS-2010/5040 হল মার্বেল দিয়ে তৈরি ওয়ার্কবেঞ্চ, যখন iMS-2515/3020/4030 হল ধাতু দিয়ে তৈরি ওয়ার্কবেঞ্চ।

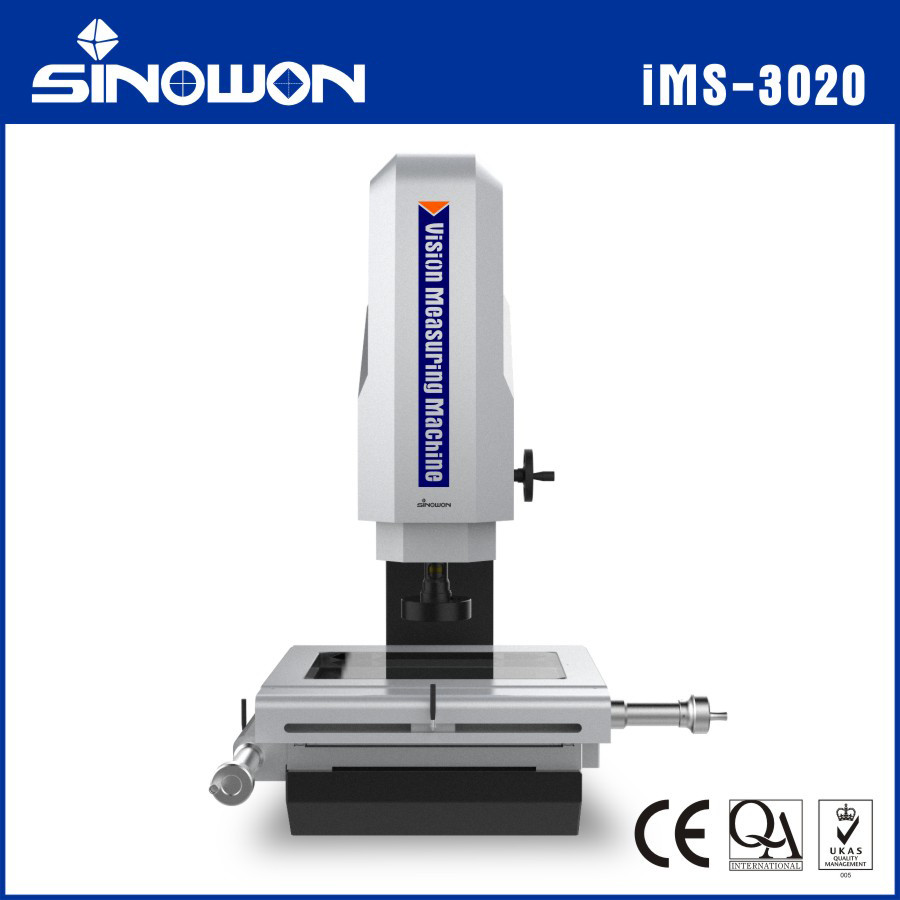

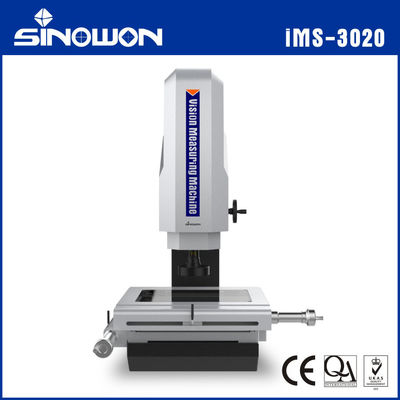

পণ্য কনফিগারেশন মডেল বর্ণনা (iMS-3020 এর উদাহরণ):
| সেন্সর কনফিগারেশন |
2.5D |
3D |
2.5D |
3D |
| পণ্য |
2.5D দৃষ্টি পরিমাপ মেশিন |
3D যোগাযোগ এবং দৃষ্টি পরিমাপ মেশিন |
2.5D সেমিঅটোমেটিক ভিশন মেজারিং মেশিন |
3D সেমিঅটোমেটিক কন্টাক্ট এবং ভিশন মেজারিং মেশিন |
| মডেল |

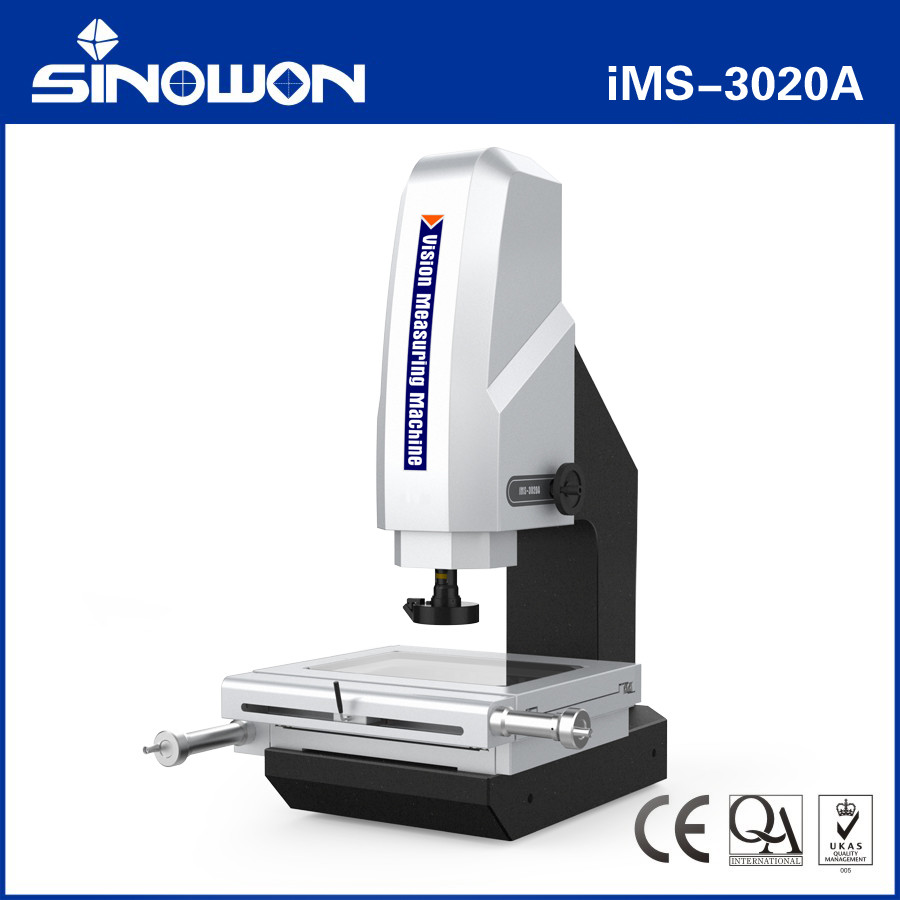

iMS-3020A |
iMS-3020B |
iMS-3020C |
iMS-3020D |
| টাইপ |
ক |
খ |
গ |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম-লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং
কন্টাক্ট প্রোব সেন্সর
|
জুম-লেন্স সেন্সর এবং জেড-অক্ষ অটোফোকাস ফাংশন |
জুম-লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং অটোফোকাস ফাংশন |
| Z-অক্ষ অটো-ফোকাস |
ছাড়া |
ছাড়া |
সঙ্গে |
সঙ্গে |
| যোগাযোগ অনুসন্ধান |
ছাড়া |
সঙ্গে |
ছাড়া |
সঙ্গে |
| সফটওয়্যার |
iMeasuring2.1 |
iMeasuring3.1 |
iMeasuring2.2 |
iMeasuring3.2 |
ম্যানুয়াল ভিশন মেজারিং মেশিনের মডেল এবং স্পেসিফিকেশন:
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| IMS-2010A |
521-120E |
IMS-2515A |
521-120F |
IMS-3020A
|
521-120G
|
IMS-4030A |
521-120H |
IMS-5040A |
521-120J |
| IMS-2010B |
521-220E |
IMS-2515B |
521-220F |
IMS-3020B |
521-220G |
IMS-4030B |
521-220H |
IMS-5040B |
521-220J |
| IMS-2010C |
521-320E |
IMS-2515C |
521-320F |
IMS-3020C |
521-320G |
IMS-4030C |
521-320H |
IMS-5040C |
521-320J |
| IMS-2010D |
521-420E |
IMS-2515D |
521-420F |
IMS-3020D |
521-420G |
IMS-4030D |
521-420H |
IMS-5040D |
521-420J |
| IMS-6040A |
521-120K |
IMS-6040B |
521-220K |
IMS-6040C |
521-320K |
IMS-6040D |
521-420K |
------ |
------ |
ম্যানুয়াল ভিশন মেজারিং মেশিন ট্রাভেল গাইড টেবিল:
| ভ্রমণ মি.মি |
মডেল |
এক্স অক্ষ ভ্রমণ মিমি |
Y অক্ষ ভ্রমণ মিমি |
জেড এক্সিস স্ট্যান্ডার্ড ভ্রমণ
মিমি
|
Z-অক্ষ সর্বাধিক কাস্টমাইজড ভ্রমণ
মিমি
|
| 100x100x100 |
IMS-1010 |
100 |
100 |
100 |
------ |
| 200x100x200 |
IMS-2010 |
200 |
100 |
200 |
300 |
| 250x150x200 |
IMS-2515 |
250 |
150 |
200 |
300 |
| 300x200x200 |
IMS-3020 |
300 |
200 |
200 |
400 |
| 400x300x200 |
IMS-4030 |
400 |
300 |
200 |
400 |
| 500x400x200 |
IMS-5040 |
500 |
400 |
200 |
400 |
| 600x400x200 |
IMS-6040 |
600 |
400 |
200 |
400 |
- অন্যান্য ভ্রমণ স্পেসিফিকেশন গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে.
দৃষ্টি পরিমাপ যন্ত্রকাঠামোগত অঙ্কন:
দৃষ্টি পরিমাপ যন্ত্রশিল্প আবেদন:
অপটিক্যাল মেজারিং মেশিন ওএমএম, যা ভিশন মেজারিং মেশিন এবং নন-কন্টাক্ট মেজারিং মেশিন নামেও পরিচিত, দ্বি-মাত্রিক পরিমাপ যন্ত্র, 2.5-মাত্রিক পরিমাপ যন্ত্র, আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো-উৎপাদন শিল্পের আপগ্রেড করার সাথে, এটি অ-কন-কন-অপ্যাক্ট গ্রহণ করে। দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য চিত্র পরিমাপ পদ্ধতি। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতার পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল মেজারিং মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং যন্ত্রপাতি, ইলেকট্রনিক্স, যন্ত্র, হার্ডওয়্যার, প্লাস্টিক এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। যেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান চলাচল, মহাকাশ, ইত্যাদি, এটি ঐতিহ্যবাহী ভার্নিয়ার ক্যালিপার, মাইক্রোমিটার এবং প্রোফাইল প্রজেক্টরের ত্রুটিগুলি কাটিয়ে ওঠে, যা একটি উচ্চ - নির্ভুলতা, উচ্চ-দক্ষতা এবং উচ্চ-নির্ভরযোগ্যতা পরিমাপের মেশিন একীভূত অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি।
অপটিক্যাল ম্যাগনিফিকেশন সিস্টেম দ্বারা পরিমাপ করা বস্তুটি বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করার পরে এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াকরণের পরে, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশগুলির কনট্যুর এবং পৃষ্ঠের আকৃতি, আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যায়। মাইক্রো পরিদর্শন এবং মান নিয়ন্ত্রণ। পরিমাপের ডেটা একটি সম্পূর্ণ ইঞ্জিনিয়ারিং অঙ্কন হয়ে উঠতে AUTOCAD-এ আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য বিন্যাসে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারেও আমদানি করা যেতে পারে।
