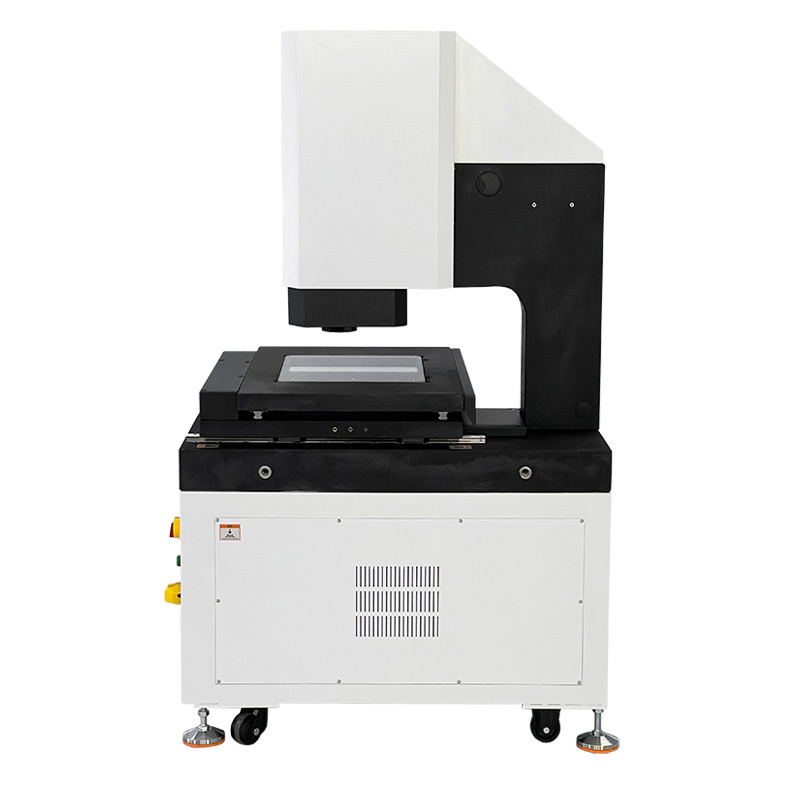

উচ্চ নির্ভুলতা ক্যান্টিলিভার স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন V5-VIM-432

1 সেট
MOQ
Can be discussed
মূল্য
উচ্চ নির্ভুলতা ক্যান্টিলিভার স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন V5-VIM-432
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
কোড#: 527-120H
X/Y অক্ষ ভ্রমণ: (400*300) মিমি
জেড অক্ষ ভ্রমণ: 200 মিমি
X/Y/Z 3 অক্ষ রৈখিক স্কেল（মিমি）: রেজোলিউশন: 0.5 এম
XY অক্ষ নির্ভুলতা: ≤2.0+L/200(um)
Z অক্ষের সঠিকতা: ≤4.0+L/200(um)
পরিমাপ সফটওয়্যার: iMeasuring
ধারণ ক্ষমতা: 0 ~ 30 কেজি (চূড়ান্ত ভারবহন ক্ষমতা: 50 কেজি)
মাত্রা(WxDxH): (1033*820*1685) মিমি
নেট ওজন: 466 কেজি
বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় দৃষ্টি পরিমাপক যন্ত্র

,

উচ্চ নির্ভুলতা দৃষ্টি পরিমাপ মেশিন

,

ক্যান্টিলেভার ভিজন মেজিং মেশিন
মৌলিক তথ্য
উৎপত্তি স্থল: জিয়াংমেন, চীন
পরিচিতিমুলক নাম: SINOWON
সাক্ষ্যদান: CE
মডেল নম্বার: V5-VIM-432A
প্রদান
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ
ডেলিভারি সময়: 15 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 100 সেট/মাস
পণ্যের বর্ণনা

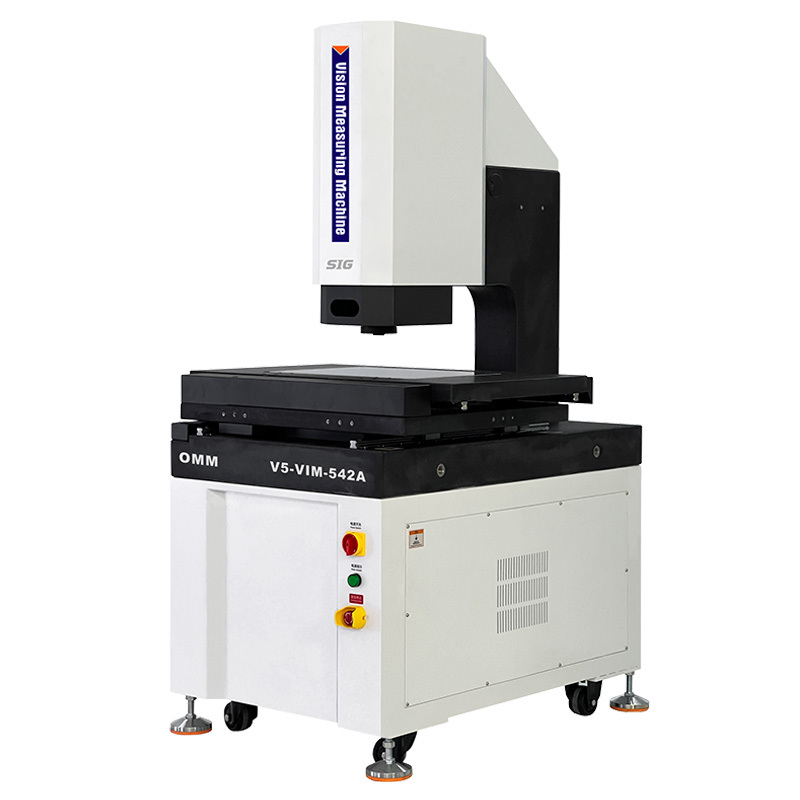

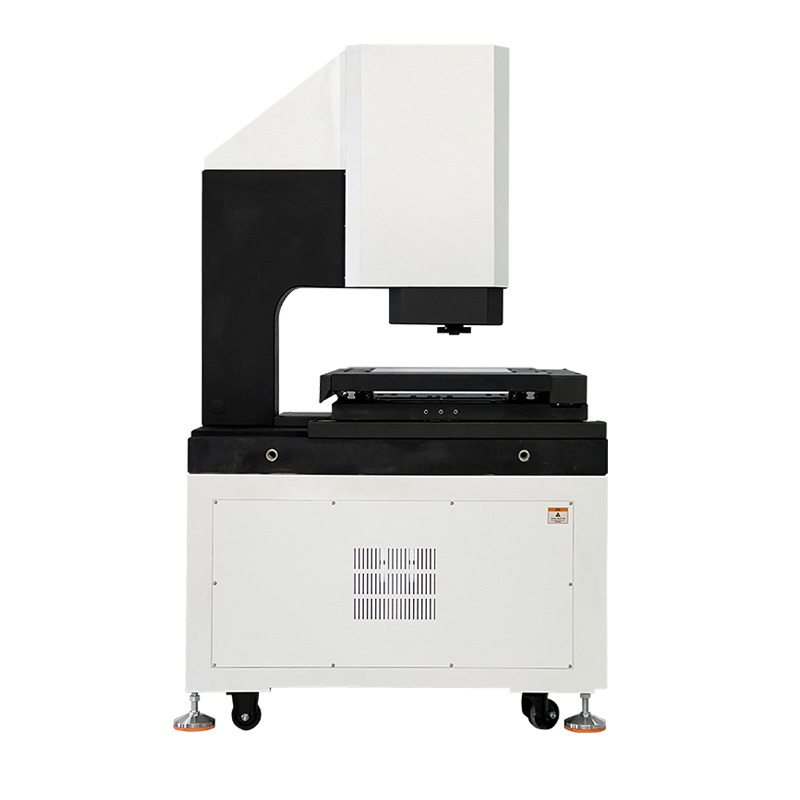

ক্যান্টিলিভার অটোমেটিক ভিশন মেজিং মেশিন V5-VIMসিরিজ

উচ্চ নির্ভুলতা ক্যান্টিলিভার স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন V5-VIM-432 0





পণ্যের বৈশিষ্ট্য:



l এক্সওয়াইজেড থ্রি-অক্সিস সিএনসি স্বয়ংক্রিয় যথার্থ নিয়ন্ত্রণ, সুনির্দিষ্ট অবস্থান;

গ্রানাইট বেস এবং স্তম্ভ, ভাল স্থিতিশীলতা;

l যথার্থ রৈখিক গাইড, গ্রিলিং-গ্রেড বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি, গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে;

l 0.5μm উচ্চ-নির্ভুলতা গ্রিডিং রুলার সিস্টেমের অবস্থান সঠিকতা এবং পরিমাপ সঠিকতা নিশ্চিত করতে;

l স্পষ্ট পর্যবেক্ষণ এবং সুনির্দিষ্ট পরিমাপের চাহিদা মেটাতে উচ্চ-রেজোলিউশনের ডিজিটাল ক্যামেরা;

l ৬.৫x হাই ডিফিনিশন অপটিক্যাল লেন্স, সঠিক জুম, এককালীন পিক্সেল সংশোধন;

l প্রোগ্রাম-নিয়ন্ত্রিত 5-রিং 8-অঞ্চল LED পৃষ্ঠ আলো এবং সমান্তরাল LED কনট্যুর আলো সিস্টেম বুদ্ধিমানভাবে 256 স্তরের উজ্জ্বলতা সমন্বয় উপলব্ধি;

l স্বয়ংক্রিয় দৃষ্টি পরিমাপ সফটওয়্যার iMeasuring শক্তিশালী ফাংশন এবং সহজ অপারেট সঙ্গে।



স্পেসিফিকেশনঃ

পণ্য ক্যান্টিলিভার অটোমেটিক ভিশন মেজিং মেশিন V5-VIMসিরিজ
মডেল V5-VIM-322 V5-VIM-432 V5-VIM-542 V5-VIM-652
এক্স/ওয়াই অক্ষ ভ্রমণ (মিমি) ৩০০*২০০ ৪০০*৩০০ ৫০০*৪০০ ৬০০*৫০০
সঠিকতা* E1x,y 2.0+L/200 ((um)
E1xy 3.0+L/200 ((um)
E1z 4.0+L/200 ((um)
Z-অক্ষ ভ্রমণ (মিমি) 200 (বিকল্পভাবে 300 মিমি/400 মিমি পর্যন্ত উচ্চতা)
স্কেল রেজোলিউশন উচ্চ নির্ভুলতা গ্লাস গ্রিটিং রুলার 0.5um রেজোলিউশন সঙ্গে
কাজের টেবিলের উপাদান গ্রানাইট
গাইডেন্স মোড উচ্চ নির্ভুলতা রেখাযুক্ত গাইড, ডাবল ট্র্যাক ডাবল স্লাইডার গাইড
অপারেশন মোড জয়েস্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম
অপারেশন মোড রিমোট কন্ট্রোল হ্যান্ডেল, মাউস অপারেশন, প্রোগ্রামিং স্বয়ংক্রিয় সনাক্তকরণ

আলোকসজ্জা

সিস্টেম

 কনট্যুর LED সমান্তরাল কনট্যুর আলোকসজ্জা
উপরিভাগ 0~255 স্টেপলেস রেজল্যুটেবল 8 ডিভিশন এলইডি সারফেস আলোকসজ্জা
সমাক্ষ ঐচ্ছিক উচ্চ উজ্জ্বলতা পয়েন্ট LED আলো
ভিডিও সিস্টেম 1/2.9 "উচ্চ রেজোলিউশনের ডিজিটাল ক্যামেরা
6.৫x ইলেকট্রনিক ফিডব্যাক জুম লেন্স জুম ৭৪৫ইএফ, অপটিক্যাল ম্যাগনিফিকেশন:0.7X-4.5X, ভিডিও ম্যাগনিফিকেশনঃ 28X~180X
পরিমাপ সফটওয়্যার iমাপ
অপারেটিং সিস্টেম WIN10/11-32/64 বিট অপারেটিং সিস্টেম সমর্থন করে।
ভাষা ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষার সংস্করণ যোগ করা যেতে পারে।
কাজের পরিবেশ তাপমাত্রা 20°C 2°C, এবং তাপমাত্রা পরিবর্তন 1°C / ঘন্টা কম; আর্দ্রতা 30% ~ 80% RH; কম্পন < 0.02g এর, ≤15Hz।
পাওয়ার সাপ্লাই 220V/50Hz/10A
মেশিনের লেয়ার 0 ~ 30 কেজি (সর্বশেষ বহন ক্ষমতাঃ 50 কেজি)
মাত্রা (WxDxH) মিমি ৭৮৯*৬৩৬*৬৪০ ১০৩৩*৮২০*১৬৮৫ 1213*940*1705 1453*1120*1725
নেট ওজন (কেজি) 396 466 560 796
অপশনাল কনফিগারেশন ইলেকট্রনিক ফিডব্যাক জুম লেন্স কোএক্সিয়াল লাইটের সাথে, ইলেকট্রিক জুম লেন্স, কন্টাক্ট প্রোব, হোয়াইট লাইট স্পট স্পেকট্রাম, থ্রিডি ক্যামেরা, ওয়্যারলেস ব্লুটুথ রিমোট কন্ট্রোল।

নোটঃ

L হল মাপা দৈর্ঘ্য ((মিমি), Z- অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা workpiece এর পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।

বৃহত্তরীকরণ হল আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।

0.5X বা 2X লক্ষ্যবস্তু প্রয়োজন অনুযায়ী ঐচ্ছিকভাবে পাওয়া যায়।



প্রোডাক্ট কনফিগারেশন মডেল বর্ণনা ((V সহ উদাহরণ৫-ভিআইএম-৪৩২):

প্রোডাক্ট বিভাগ 2.৫ডি থ্রিডি 2.৫ডি থ্রিডি
পণ্য

2.৫ ডি অটোমেটিক ভিশন

পরিমাপ যন্ত্র

৩ডি অটোমেটিক

যোগাযোগ ও দৃষ্টি

পরিমাপ যন্ত্র

2.৫ডি অটোমেটিক

লেজার-স্ক্যান এবং দৃষ্টি

পরিমাপ যন্ত্র

3 ডি অটোমেটিক মাল্টিসেনসর

পরিমাপ যন্ত্র
মডেল V5-VIM-432A V5-VIM-432B V5-VIM-432C V5-VIM-432D
প্রকার এ বি সি ডি
তাৎপর্য অপটিক্যাল জুম লেন্স সেন্সর জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর জুম লেন্স সেন্সর এবং লেজার সেন্সর জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর
যোগাযোগ প্রোব ছাড়া এমসিপি-কিট১ ছাড়া এমসিপি-কিট১
লেজার মডিউল ছাড়া ছাড়া ওম্রন লেজার ওম্রন লেজার
সফটওয়্যার সংস্করণ iMeasuring4.1 iMeasuring4.2 iMeasuring5.0 iMeasuring5.1



ক্যান্টিলিভার অটোমেটিক ভিশন মেজিং মেশিন মডেল এবং স্পেসিফিকেশন:

মডেল কোড# মডেল কোড# মডেল কোড# মডেল কোড#
V5-VIM-322A ৫২৭-১২০জি V5-VIM-432A ৫২৭-১২০এইচ V5-VIM-542A ৫২৭-১২০জে V5-VIM-652A ৫২৭-১২০ কে
V5-VIM-322B ৫২৭-২২০জি V5-VIM-432B ৫২৭-২২০এইচ V5-VIM-542B ৫২৭-২২০জে V5-VIM-652B ৫২৭-২২০ কে
V5-VIM-322C ৫২৭-৩২০জি V5-VIM-432C ৫২৭-৩২০এইচ V5-VIM-542C ৫২৭-৩২০জে V5-VIM-652C ৫২৭-৩২০ কে
V5-VIM-322D ৫২৭-৪২০জি V5-VIM-432D ৫২৭-৪২০ এইচ V5-VIM-542D ৫২৭-৪২০ জ V5-VIM-652D ৫২৭-৪২০ কে



ক্যান্টিলিভার অটোমেটিক ভিশন মেজিং মেশিন V5ধারাবাহিক পরিমাপ স্থানঃ

ভ্রমণ মডেল সঠিকতা এক্স অক্ষভ্রমণ মিমি Y অক্ষ যাত্রা মিমি Z অক্ষ ভ্রমণ মিমি Z-অক্ষ কাস্টমাইজড ভ্রমণ মিমি
E1x,y E1z
300x200x200 V5-VIM-322 2+L/200 4.0+L/200 ৩০০ মিমি ২০০ মিমি ২০০ মিমি ২৫০ মিমি
৪০০x৩০০x২০০ V5-VIM-432 2+L/200 4.0+L/200 ৪০০ মিমি ৩০০ মিমি ২০০ মিমি ৩০০ মিমি
500x400x200 V5-VIM-542 2+L/200 4.0+L/200 ৫০০ মিমি ৪০০ মিমি ২০০ মিমি ৪০০ মিমি
600x500x200 V5-VIM-652 2+L/200 4.0+L/200 ৬০০ মিমি ৪০০ মিমি ২০০ মিমি ৪০০ মিমি

অন্যান্য ভ্রমণ স্পেসিফিকেশন কাস্টমাইজ করা যাবে.
