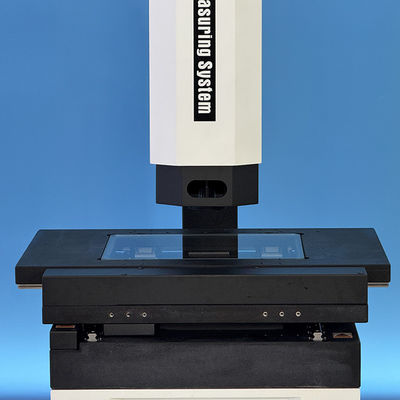

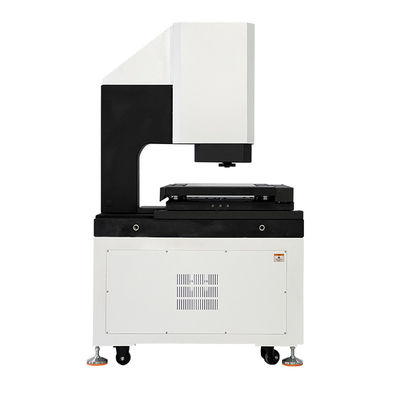

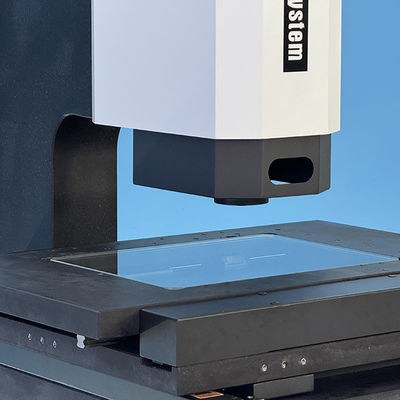

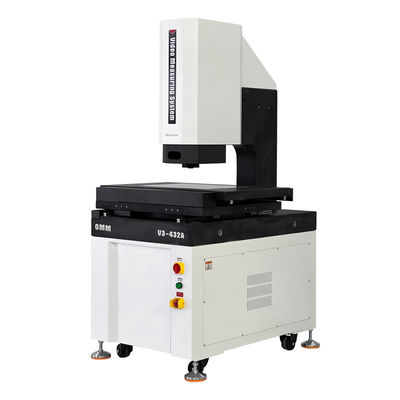

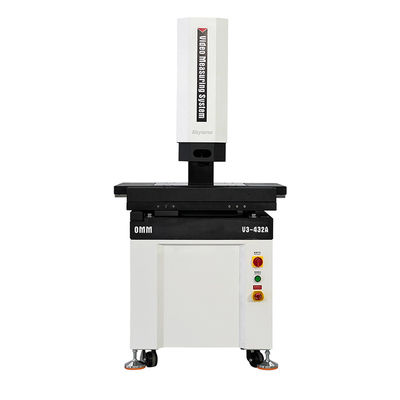

স্বয়ংক্রিয় ভিডিও পরিমাপ ব্যবস্থা V3 সিরিজ
পণ্যের বৈশিষ্ট্য:
1. XYZ 3-অক্ষের CNC স্বয়ংক্রিয় নির্ভুলতা নিয়ন্ত্রণ, সুনির্দিষ্ট অবস্থান;
2. গ্রানাইট বেস এবং কলাম গ্রহণ করা হয়েছে, ভাল স্থিতিশীলতা;
3. নির্ভুল লিনিয়ার গাইড রেল, বল স্ক্রু এবং সার্ভো মোটর গতির সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে;
4. 0.5μm রেজোলিউশন এবং উচ্চ নির্ভুলতা গ্রেটিং রুলার সিস্টেমের পরিমাপের নির্ভুলতার স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে;
5. পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের প্রয়োজনীয়তা মেটাতে উচ্চ-রেজোলিউশন ডিজিটাল ক্যামেরা;

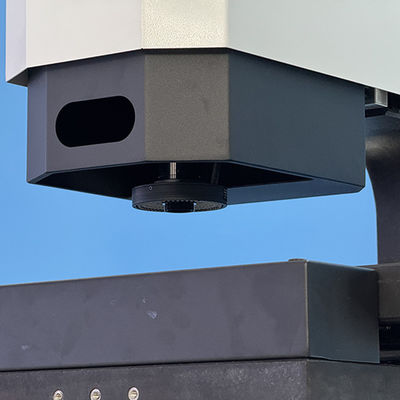

6. 6.5X Zoom745 হাই-ডেফিনেশন অপটিক্যাল জুম লেন্স, সঠিক জুম, এককালীন পিক্সেল সংশোধন;
7. প্রোগ্রাম-নিয়ন্ত্রিত 5-রিং, 8-জোন এবং 40-চ্যানেল LED সারফেস লাইট সোর্স এবং সমান্তরাল LED কনট্যুর লাইট সোর্স সিস্টেম, বুদ্ধিমানের সাথে 256-স্তরের উজ্জ্বলতা স্তর উপলব্ধি করে;
8. স্বয়ংক্রিয় চিত্র পরিমাপ সফ্টওয়্যার শক্তিশালী এবং পরিচালনা করা সহজ।
স্পেসিফিকেশন:
| পণ্য |
স্বয়ংক্রিয় ভিডিও পরিমাপ ব্যবস্থা V3 সিরিজ |
| মডেল |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| X/Y অক্ষের ভ্রমণ (মিমি) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy(um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z একক বিন্দু
সঠিকতা (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Z-অক্ষের ভ্রমণ (মিমি) |
200 (ঐচ্ছিকভাবে 300mm/400mm পর্যন্ত উচ্চতা বৃদ্ধি) |
| মাপের রেজোলিউশন |
0.5um রেজোলিউশন সহ উচ্চ-নির্ভুলতা গ্লাস গ্রেটিং রুলার। |
| ওয়ার্কটেবিলের উপাদান |
গ্রানাইট |
| নির্দেশিকা মোড |
P-শ্রেণির নির্ভুলতা লিনিয়ার গাইড রেল |
| ড্রাইভের প্রকার |
এসি সার্ভো মোটর/ডিসি সার্ভো মোটর+রোলিং লিড স্ক্রু |
| অপারেশন মোড |
রিমোট কন্ট্রোল হ্যান্ডেল, মাউস অপারেশন, প্রোগ্রামিং স্বয়ংক্রিয় সনাক্তকরণ |
|
আলো
সিস্টেম
|
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| সারফেস |
0~255 স্টেপলেস অ্যাডজাস্টেবল 8 ডিভিশন LED সারফেস ইলিউমিনেশন |
| কোaxial |
ঐচ্ছিক উচ্চ-উজ্জ্বলতা পয়েন্ট LED আলো |
| ভিডিও সিস্টেম |
1/3 "হাই রেজোলিউশন ডিজিটাল ক্যামেরা |
| 0.7X~4.5X অপটিক্যাল ম্যাগনিফিকেশন এবং 28X~180X ভিডিও ম্যাগনিফিকেশন সহ Zoom745 ম্যানুয়াল জুম লেন্স। |
| পরিমাপ সফ্টওয়্যার |
Vismeasoft |
| অপারেটিং সিস্টেম |
WIN10/11-32/64 বিট অপারেটিং সিস্টেম সমর্থন করে। |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষার সংস্করণ যোগ করা যেতে পারে। |
| কাজের পরিবেশ |
তাপমাত্রা 20℃ 2℃, এবং তাপমাত্রার পরিবর্তন 1℃/ঘণ্টার কম; আর্দ্রতা 30% ~ 80% RH; কম্পন < 0.02g's, ≤15Hz. |
| বিদ্যুৎ সরবরাহ |
220V/50Hz/10A |
| মেশিনের ভারবহন ক্ষমতা |
0~30Kg (চূড়ান্ত ভারবহন ক্ষমতা: 50Kg) |
| মাত্রা (WxDxH)মিমি |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| নেট ওজন (কেজি) |
396 |
466 |
560 |
796 |
| ঐচ্ছিক কনফিগারেশন |
বৈদ্যুতিন ফিডব্যাক লেন্স, বৈদ্যুতিক জুম লেন্স, কন্টাক্ট প্রোব, সাদা আলো স্পট বর্ণালী, 3D ক্যামেরা, ওয়্যারলেস ব্লুটুথ রিমোট কন্ট্রোল। |
মন্তব্য:
L মিলিমিটারে পরিমাপের দৈর্ঘ্যকে বোঝায় এবং Z অক্ষের অপটিক্যাল ফোকাসিং পরিমাপের নির্ভুলতার পরিমাপ করা হবে এমন ওয়ার্কপিসের পৃষ্ঠের রুক্ষতার সাথে একটি দুর্দান্ত সম্পর্ক রয়েছে। রুক্ষতা Rz মান যত কম হবে, পুনরাবৃত্তিমূলক ফোকাসিং নির্ভুলতা তত ভাল হবে এবং এর বিপরীতে।
ভিডিও ম্যাগনিফিকেশন আনুমানিক এবং মনিটরের আকার এবং রেজোলিউশনের উপর নির্ভর করে।
Zoom745 সিরিজের জুম অবজেক্টিভ লেন্স প্রয়োজন অনুযায়ী 0.5X ম্যাগনিফায়ার এবং 2X ম্যাগনিফায়ার দিয়ে সজ্জিত করা যেতে পারে।
পণ্যের কনফিগারেশন মডেলের বর্ণনা(V3-322 সহ উদাহরণ):
| পণ্যের বিভাগ |
2.5D |
3D |
2.5D |
3D |
| পণ্য |
2.5D স্বয়ংক্রিয়
ভিডিও পরিমাপ ব্যবস্থা
|
3D স্বয়ংক্রিয়
যোগাযোগ ও ভিডিও পরিমাপ ব্যবস্থা
|
2.5D স্বয়ংক্রিয়
লেজার-স্ক্যান ও ভিডিও পরিমাপ ব্যবস্থা
|
3D স্বয়ংক্রিয়
মাল্টিসেন্সরি
পরিমাপ যন্ত্র
|
| মডেল |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| ধরন |
A |
B |
C |
D |
| গুরুত্ব |
অপটিক্যাল জুম-লেন্স
সেন্সর
|
জুম-লেন্স সেন্সর এবং
যোগাযোগ প্রোব সেন্সর
|
জুম-লেন্স সেন্সর এবং
লেজার সেন্সর
|
জুম-লেন্স সেন্সর, যোগাযোগ
প্রোব সেন্সর এবং লেজার সেন্সর
|
| যোগাযোগ প্রোব |
ছাড়া |
MCP-Kit1 |
ছাড়া |
MCP-Kit1 |
| লেজার সেন্সর |
ছাড়া |
ছাড়া |
WCS40416 |
WCS40416 |
V3 স্বয়ংক্রিয় ভিডিও পরিমাপ ব্যবস্থা মডেল এবং স্পেসিফিকেশন:
| মডেল |
কোড |
মডেল |
কোড |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| মডেল |
কোড |
মডেল |
কোড |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3 স্বয়ংক্রিয় ভিডিও পরিমাপ ব্যবস্থা ভ্রমণ গাইড টেবিল:
| ভ্রমণ |
মডেল |
সঠিকতা |
X অক্ষ ভ্রমণ মিমি |
Y অক্ষ ভ্রমণ মিমি |
Z অক্ষ ভ্রমণ মিমি |
Z-অক্ষ কাস্টমাইজড ভ্রমণ মিমি |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600mm |
400mm |
200mm |
400mm |
SIG এছাড়াও একটি গ্যান্ট্রি মোবাইল ব্রিজ ক্যামেরা আছে, যার ভ্রমণের দূরত্ব 2000x3000x400mm, এবং গ্রাহকদের প্রয়োজন অনুযায়ী অন্যান্য ভ্রমণের দূরত্ব এবং স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।
সফ্টওয়্যার পরিচিতি:
VIMSOFT স্বয়ংক্রিয় চিত্র পরিমাপ সফ্টওয়্যার: স্বজ্ঞাত ইন্টারফেস এবং শক্তিশালী ফাংশন দক্ষ পরিমাপ কাজে সাহায্য করে।
1. ব্যবহারকারী বান্ধব ইন্টারফেস
সরল বিন্যাস: প্রধান ইন্টারফেস বোতামগুলির সাথে মূল ফাংশন উপস্থাপন করে, যা এক ক্লিকে পৌঁছানো যেতে পারে। ব্যবহারকারীরা ক্লিক এবং টেনে এনে বেশিরভাগ পরিমাপের কাজ সম্পন্ন করতে পারেন।
2. উন্নত জ্যামিতিক পরিমাপের ক্ষমতা
l মোট ফ্যাক্টর পরিমাপ:
l 2D/3D উপাদান সমর্থন করে: পয়েন্ট, লাইন, আর্ক, বৃত্ত, আয়তক্ষেত্র, উপবৃত্ত, কীওয়ে (দীর্ঘ বৃত্ত বৈশিষ্ট্য), খোলা এবং বন্ধ বক্ররেখা, প্লেন, সিলিন্ডার, কোণ, গোলক ইত্যাদি।
l Z-অক্ষ প্রোব বা লেজার স্থানচ্যুতি সেন্সর সহ, ত্রিমাত্রিক উপাদান (যেমন স্থানিক বক্র পৃষ্ঠ) পরিমাপ করা যেতে পারে এবং প্রান্ত সনাক্তকরণের পরে সরাসরি স্থানাঙ্ক/দৈর্ঘ্য/এলাকা/ভলিউম গণনা করা যেতে পারে।
l নির্ভুল প্রান্ত সনাক্তকরণ:
l দুর্বল প্রান্ত ক্যাপচার, নিয়মিত অনুসন্ধান দিক, শব্দ/ভাঙা প্রান্ত ফিল্টারিং
l স্বয়ংক্রিয় ফোকাস এবং উচ্চতা পরিমাপ;
l বুদ্ধিমানের সাথে সেরা ফোকাল প্লেন নির্ধারণ করুন এবং উচ্চতা/সমতলতা পরিমাপ উপলব্ধি করুন।
3. জটিল-ব্যাচ ওয়ার্কপিসের দক্ষ সমাধান
l অ্যারে পরিমাপ:
l উপাদান অ্যারে: একটি একক উপাদান পরিমাপ করার পরে, সমস্ত সমান দূরত্ব বৈশিষ্ট্য স্বয়ংক্রিয়ভাবে অ্যারে অনুবাদ করে তৈরি করা হয়।
l ওয়ার্কপিস অ্যারে: একটি একক টুকরা পরিমাপ করার পরে স্বয়ংক্রিয়ভাবে পুরো ব্যাচ প্রক্রিয়া করুন (একক/মাল্টি-ফিক্সচার মোড সমর্থন করে)
l CAD ইন্টিগ্রেশন:
l ম্যানুয়াল নমুনা ছাড়াই CAD অঙ্কন আমদানি করে এটি স্বয়ংক্রিয়ভাবে পরিমাপ করা যেতে পারে (বিশেষ করে জটিল/বিশেষ আকারের অংশগুলির জন্য উপযুক্ত)।
l তুলনা নেভিগেশন:
l রিয়েল-টাইম তুলনা করার জন্য প্রিসেট রেফারেন্স লাইন/এঙ্গেল/বৃত্ত।
l মানচিত্র নেভিগেশন: বৃহৎ বা বহু-বৈশিষ্ট্যযুক্ত ওয়ার্কপিসগুলিকে সঠিকভাবে সনাক্ত করতে স্ক্যান করা/পিক্সেল চিত্রগুলিকে সেলাই করা।
4. নমনীয় ব্যবহারকারী প্রোগ্রাম
l স্বয়ংক্রিয় প্রক্রিয়া:
l ব্যবহারকারীর অপারেশন অনুযায়ী, পরিমাপের ক্রম তৈরি করা হয় এবং প্রোগ্রাম কার্যকর করা হয়।
l আপনি পদক্ষেপের ক্রম সম্পাদনা করতে পারেন, অপারেশন সন্নিবেশ বা মুছতে পারেন এবং কর্মপ্রবাহ কাস্টমাইজ করতে পারেন।
l ব্যাচ অপটিমাইজেশন:
l অপ্রয়োজনীয় অপারেশন কমাতে একক প্রান্ত সনাক্তকরণের জন্য কাজটি পুনরাবৃত্তি করুন।
5. ফর্ম এবং অবস্থান সহনশীলতা বিশ্লেষণ
l ফুল-সাইজ GD&T সমর্থন:
l সরলতা, বৃত্তাকারতা, সমতলতা, নলাকারতা, প্রোফাইল, অবস্থান, সমান্তরালতা, উল্লম্বতা, কেন্দ্রিকতা ইত্যাদি গণনা করুন।
l স্বয়ংক্রিয়ভাবে NG ফলাফল চিহ্নিত করুন এবং ভিজ্যুয়াল চার্টের মাধ্যমে বিচ্যুতি সনাক্ত করুন।
6. ডেটা রিপোর্টিং এবং রপ্তানি
l কাস্টমাইজড রিপোর্ট:
l Excel/Word/TXT ফর্ম্যাট রপ্তানি করুন (Excel টেমপ্লেট কাস্টমাইজেশন সমর্থন করে)
l CAD সামঞ্জস্যপূর্ণ আউটপুট:
l বিপরীত প্রকৌশলের জন্য DXF/IGS ফাইল তৈরি করুন।
7. মাল্টি-ডিভাইস ইন্টিগ্রেশন
l বর্ধিত সংযোগ:
l ত্রিমাত্রিক পরিমাপের নির্ভুলতা উন্নত করতে প্রোব, লেজার সেন্সর, সাদা আলো সেন্সর, যান্ত্রিক বাহু এবং অন্যান্য সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ।
