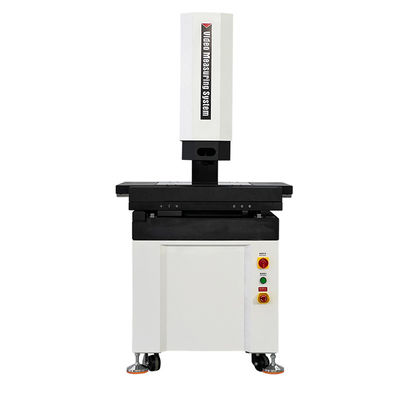

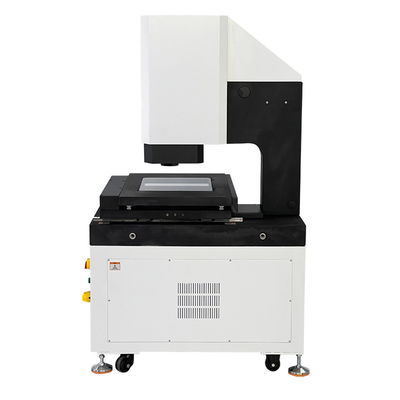

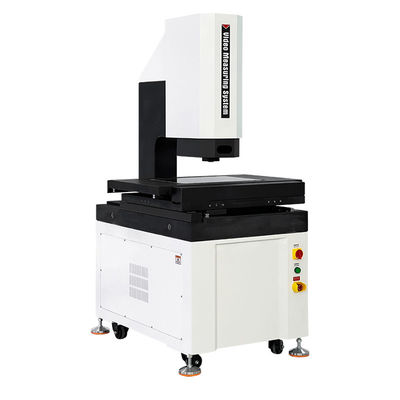

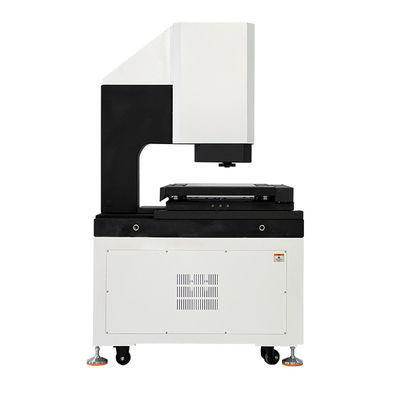

স্বয়ংক্রিয় ভিডিও পরিমাপ ব্যবস্থা V3সিরিজ
পণ্যের বৈশিষ্ট্য:
1. এক্সওয়াইজেড 3-অক্ষ সিএনসি স্বয়ংক্রিয় নির্ভুলতা নিয়ন্ত্রণ, সঠিক অবস্থান;
2. গ্রানাইট বেস এবং কলাম গৃহীত হয়, ভাল স্থিতিশীলতা;
3. যথার্থ রৈখিক গাইড রেল, বল স্ক্রু এবং servo মোটর গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত;
4.............................
5. স্পষ্ট পর্যবেক্ষণ এবং সঠিক পরিমাপের চাহিদা মেটাতে উচ্চ রেজোলিউশনের ডিজিটাল ক্যামেরা;
6. ৬.৫ এক্স জুম ৭৪৫ উচ্চ সংজ্ঞা অপটিক্যাল জুম লেন্স, সঠিক জুম, এককালীন পিক্সেল সংশোধন;
7. প্রোগ্রাম-নিয়ন্ত্রিত 5-রিং, 8-জোন এবং 40-চ্যানেল এলইডি পৃষ্ঠতল আলোর উত্স এবং সমান্তরাল এলইডি কনট্যুর আলোর উত্স সিস্টেম, বুদ্ধিমানভাবে 256 স্তরের উজ্জ্বলতা স্তর উপলব্ধি করে;
8স্বয়ংক্রিয় চিত্র পরিমাপ সফটওয়্যারটি শক্তিশালী এবং পরিচালনা করা সহজ।
স্পেসিফিকেশনঃ
| পণ্য |
স্বয়ংক্রিয় ভিডিও পরিমাপ সিস্টেম V3সিরিজ |
| মডেল |
ভি৩-৩২২ |
V3-432 |
V3-542 |
V3-652 |
| এক্স/ওয়াই অক্ষ ভ্রমণ (মিমি) |
300*200 |
৪০০*৩০০ |
৫০০*৪০০ |
৬০০*৫০০ |
| E1x, y ((um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy ((um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z একক পয়েন্ট
নির্ভুলতা (এম)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Z-অক্ষ ভ্রমণ (মিমি) |
200 (বিকল্পভাবে 300 মিমি/400 মিমি পর্যন্ত উচ্চতা) |
| স্কেল রেজোলিউশন |
উচ্চ নির্ভুলতা গ্লাস গ্রিটিং রুলার 0.5um রেজল্যুশন সঙ্গে। |
| কাজের টেবিলের উপাদান |
গ্রানাইট |
| গাইডিং মোড |
পি-শ্রেণীর যথার্থ রৈখিক গাইড রেল |
| ড্রাইভের ধরন |
এসি সার্ভো মোটর/ডিসি সার্ভো মোটর + রোলিং লিড স্ক্রু |
| অপারেশন মোড |
রিমোট কন্ট্রোল হ্যান্ডেল, মাউস অপারেশন, প্রোগ্রামিং স্বয়ংক্রিয় সনাক্তকরণ |
|
আলোকসজ্জা
সিস্টেম
|
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| উপরিভাগ |
0~255 স্টেপলেস রেজল্যুটেবল 8 ডিভিশন এলইডি সারফেস আলোকসজ্জা |
| সমাক্ষ |
ঐচ্ছিক উচ্চ উজ্জ্বলতা পয়েন্ট LED আলো |
| ভিডিও সিস্টেম |
1/3 "হাই রেজোলিউশন ডিজিটাল ক্যামেরা |
| Zoom745 ম্যানুয়াল জুম লেন্স 0.7X ~ 4.5X এর অপটিক্যাল ম্যাগনিফিকেশন এবং 28X ~ 180X এর ভিডিও ম্যাগনিফিকেশন সহ। |
| পরিমাপ সফটওয়্যার |
ভিজমাসফট |
| অপারেটিং সিস্টেম |
WIN10/11-32/64 বিট অপারেটিং সিস্টেম সমর্থন করে। |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষার সংস্করণ যোগ করা যেতে পারে। |
| কাজের পরিবেশ |
তাপমাত্রা 20°C 2°C, এবং তাপমাত্রা পরিবর্তন 1°C / ঘন্টা কম; আর্দ্রতা 30% ~ 80% RH; কম্পন < 0.02g এর, ≤15Hz। |
| পাওয়ার সাপ্লাই |
220V/50Hz/10A |
| মেশিনের লেয়ার |
0 ~ 30 কেজি (সর্বশেষ বহন ক্ষমতাঃ 50 কেজি) |
| মাত্রা (WxDxH) মিমি |
৭৮৯*৬৩৬*৬৪০ |
১০৩৩*৮২০*১৬৮৫ |
1213*940*1705 |
1453*1120*1725 |
| নেট ওজন (কেজি) |
396 |
466 |
560 |
796 |
| অপশনাল কনফিগারেশন |
ইলেকট্রনিক ফিডব্যাক লেন্স, ইলেকট্রিক জুম লেন্স, কন্টাক্ট প্রোব, হোয়াইট লাইট স্পট স্পেকট্রাম, থ্রিডি ক্যামেরা, ওয়্যারলেস ব্লুটুথ রিমোট কন্ট্রোল। |
মন্তব্য:
L হল মিমিতে পরিমাপের দৈর্ঘ্য, এবং Z অক্ষের অপটিক্যাল ফোকাসিং পরিমাপের নির্ভুলতা পরিমাপ করা ওয়ার্কপিসের পৃষ্ঠের রুক্ষতার সাথে একটি বড় সম্পর্ক রয়েছে।রুক্ষতা Rz মান যত কম, পুনরাবৃত্তি ফোকাস সঠিকতা ভাল, এবং বিপরীতভাবে।
ভিডিও ম্যাগনিফিকেশন আনুমানিক এবং মনিটরের আকার এবং রেজোলিউশনের উপর নির্ভর করে।
জুম ৭৪৫ সিরিজের জুম অবজেক্টের লেন্সটি প্রয়োজন অনুযায়ী ০.৫x লুপার এবং ২x লুপার দিয়ে সজ্জিত করা যায়।
প্রোডাক্ট কনফিগারেশন মডেল বর্ণনা(উদাহরণস্বরূপ V3-322):
| প্রোডাক্ট বিভাগ |
2.৫ডি |
থ্রিডি |
2.৫ডি |
থ্রিডি |
| পণ্য |
2.৫ডি অটোমেটিক
ভিডিও পরিমাপ ব্যবস্থা
|
৩ডি অটোমেটিক
যোগাযোগ এবং ভিডিও পরিমাপ সিস্টেম
|
2.৫ডি অটোমেটিক
লেজার-স্ক্যান এবং ভিডিও পরিমাপ সিস্টেম
|
৩ডি অটোমেটিক
মাল্টিসেন্সরি
পরিমাপ যন্ত্র
|
| মডেল |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| প্রকার |
এ |
বি |
সি |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম লেন্স
সেন্সর
|
জুম-লেন্স সেন্সর এবং
যোগাযোগ জোন সেন্সর
|
জুম-লেন্স সেন্সর এবং
লেজার সেন্সর
|
জুম লেন্স সেন্সর, যোগাযোগ করুন
প্রোব সেন্সর এবং লেজার সেন্সর
|
| যোগাযোগ প্রোব |
ছাড়া |
এমসিপি-কিট১ |
ছাড়া |
এমসিপি-কিট১ |
| লেজার সেন্সর |
ছাড়া |
ছাড়া |
WCS40416 |
WCS40416 |
V3স্বয়ংক্রিয় ভিডিও পরিমাপ সিস্টেমের মডেল এবং বিশেষ উল্লেখ:
| মডেল |
কোড |
মডেল |
কোড |
| V3-322A |
৫২৯-১২০জি |
V3-432A |
৫২৯-১২০এইচ |
| V3-322B |
৫২৯-২২০জি |
V3-432B |
৫২৯-২২০এইচ |
| V3-322C |
৫২৯-৩২০জি |
V3-432C |
৫২৯-৩২০এইচ |
| V3-322D |
৫২৯-৪২০জি |
V3-432D |
৫২৯-৪২০এইচ |
| মডেল |
কোড |
মডেল |
কোড |
| V3-542A |
৫২৯-১২০জে |
V3-652A |
৫২৯-১২০ কে |
| V3-542B |
৫২৯-২২০জে |
V3-652B |
৫২৯-২২০ কে |
| V3-542C |
৫২৯-৩২০জে |
V3-652C |
৫২৯-৩২০ কে |
| V3-542D |
৫২৯-৪২০জ |
V3-652D |
৫২৯-৪২০ কে |
V3স্বয়ংক্রিয় ভিডিও পরিমাপ সিস্টেম ভ্রমণ গাইড টেবিল:
| ভ্রমণ |
মডেল |
সঠিকতা |
এক্স অক্ষভ্রমণ মিমি |
Y অক্ষ যাত্রা মিমি |
Z অক্ষ ভ্রমণ মিমি |
Z-অক্ষ কাস্টমাইজড ভ্রমণ মিমি |
| E1x,y |
E1z |
| 300x200x200 |
ভি৩-৩২২ |
2.5+L/200 |
4.0+L/200 |
৩০০ মিমি |
২০০ মিমি |
২০০ মিমি |
২৫০ মিমি |
| ৪০০x৩০০x২০০ |
V3-432 |
3+L/200 |
5.0+L/200 |
৪০০ মিমি |
৩০০ মিমি |
২০০ মিমি |
৩০০ মিমি |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
৫০০ মিমি |
৪০০ মিমি |
২০০ মিমি |
৪০০ মিমি |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
৬০০ মিমি |
৪০০ মিমি |
২০০ মিমি |
৪০০ মিমি |
এসআইজি-র একটি গ্যান্ট্রি মোবাইল ব্রিজ ক্যামেরা রয়েছে, যার ভ্রমণ দূরত্ব 2000x3000x400 মিমি এবং অন্যান্য ভ্রমণ দূরত্ব এবং স্পেসিফিকেশন গ্রাহকদের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যায়।
সফটওয়্যার ভূমিকাঃ
VIMSOFT স্বয়ংক্রিয় চিত্র পরিমাপ সফটওয়্যারঃ স্বজ্ঞাত ইন্টারফেস এবং শক্তিশালী ফাংশন দক্ষ পরিমাপ কাজ সাহায্য।
1.ব্যবহারকারী বান্ধব ইন্টারফেস
সহজ বিন্যাসঃ প্রধান ইন্টারফেসটি বোতামগুলির সাথে মূল ফাংশনগুলি উপস্থাপন করে, যা এক ক্লিকের মাধ্যমে অ্যাক্সেস করা যায়। ব্যবহারকারীরা ক্লিক এবং টেনে নিয়ে বেশিরভাগ পরিমাপ অপারেশন সম্পন্ন করতে পারেন।
2.উন্নত জ্যামিতিক পরিমাপের ক্ষমতা
l মোট ফ্যাক্টর পরিমাপঃ
l 2 ডি / 3 ডি উপাদানগুলি সমর্থন করুনঃ পয়েন্ট, লাইন, আর্ক, বৃত্ত, আয়তক্ষেত্র, এলিলিপস, কীওয়েস (দীর্ঘ বৃত্তের বৈশিষ্ট্য), খোলার এবং বন্ধের বক্ররেখা, সমতল, সিলিন্ডার, শঙ্কু, গোলক ইত্যাদি
l Z-অক্ষ জোন্ড বা লেজার স্থানচ্যুতি সেন্সর দিয়ে, ত্রিমাত্রিক উপাদান (যেমন স্থানীয় বাঁকা পৃষ্ঠ) পরিমাপ করা যেতে পারে,এবং স্থানাঙ্ক/দৈর্ঘ্য/অঞ্চল/ভলিউম সরাসরি প্রান্ত সনাক্তকরণের পরে গণনা করা যেতে পারে.
প্রিসিশন এজ ডিটেকশন:
l দুর্বল প্রান্ত ক্যাপচার, নিয়মিত অনুসন্ধান দিক, গোলমাল / ভাঙা প্রান্ত ফিল্টারিং
l অটো ফোকাস এবং উচ্চতা পরিমাপ;
l বুদ্ধিমানভাবে সেরা ফোকাল প্লেন নির্ধারণ করুন এবং উচ্চতা / সমতলতা পরিমাপ উপলব্ধি করুন।
3.কমপ্লেক্স-ব্যাচ ওয়ার্কপিসের দক্ষ সমাধান
l অ্যারে পরিমাপঃ
l উপাদান অ্যারেঃ একটি একক উপাদান পরিমাপ করার পরে, অ্যারেটি অনুবাদ করে স্বয়ংক্রিয়ভাবে সমস্ত সমান দূরত্বের বৈশিষ্ট্যগুলি উত্পন্ন হয়।
l ওয়ার্কপিস অ্যারেঃ স্বয়ংক্রিয়ভাবে একটি একক টুকরা পরিমাপ পরে পুরো ব্যাচ প্রক্রিয়া (একক / মাল্টি ফিক্সচার মোড সমর্থন)
সিএডি ইন্টিগ্রেশন:
l এটি ম্যানুয়াল নমুনা গ্রহণ ছাড়া CAD অঙ্কন আমদানি করে স্বয়ংক্রিয়ভাবে পরিমাপ করা যেতে পারে (বিশেষত জটিল / বিশেষ আকৃতির অংশগুলির জন্য উপযুক্ত) ।
l তুলনা নেভিগেশনঃ
l রিয়েল টাইমে তুলনা করার জন্য রেফারেন্স লাইন/কোণ/বৃত্ত পূর্বনির্ধারণ করুন।
l মানচিত্রের নেভিগেশনঃ বড় বা বহু-বৈশিষ্ট্যযুক্ত ওয়ার্কপিসগুলি সঠিকভাবে সনাক্ত করার জন্য স্ক্যান করা / পিক্সেল চিত্রগুলি সেলাই করা।
4.নমনীয় ব্যবহারকারী প্রোগ্রাম
l স্বয়ংক্রিয় প্রক্রিয়াঃ
l ব্যবহারকারীর অপারেশন অনুযায়ী, পরিমাপের ক্রম তৈরি করা হয় এবং প্রোগ্রাম কার্যকরকরণ নিয়ন্ত্রণ করা হয়।
l আপনি ধাপগুলির ক্রম সম্পাদনা করতে পারেন, অপারেশন সন্নিবেশ বা মুছে ফেলতে পারেন, এবং কর্মপ্রবাহ কাস্টমাইজ করতে পারেন।
I ব্যাচ অপ্টিমাইজেশানঃ
l অপ্রয়োজনীয় ক্রিয়াকলাপগুলি হ্রাস করার জন্য একক প্রান্ত সনাক্তকরণের জন্য টাস্কটি পুনরাবৃত্তি করুন।
5.ফর্ম এবং অবস্থান সহনশীলতা বিশ্লেষণ
l পূর্ণ আকারের GD&T সমর্থনঃ
l সরলতা, বৃত্তাকারতা, সমতলতা, সিলিন্ডারিকতা, প্রোফাইল, অবস্থান, সমান্তরালতা, উল্লম্বতা, ঘনত্ব ইত্যাদি গণনা করুন
l স্বয়ংক্রিয়ভাবে এনজি ফলাফল চিহ্নিত করুন এবং ভিজ্যুয়াল চার্টগুলির মাধ্যমে বিচ্যুতিগুলি সনাক্ত করুন।
6.ডেটা রিপোর্টিং এবং রপ্তানি
কাস্টমাইজড রিপোর্ট:
এক্সেল/ওয়ার্ড/টিএক্সটি ফরম্যাট এক্সপোর্ট করুন (এক্সেল টেমপ্লেট কাস্টমাইজেশন সমর্থন)
l সিএডি সামঞ্জস্যপূর্ণ আউটপুটঃ
রিভার্স ইঞ্জিনিয়ারিংয়ের জন্য DXF/IGS ফাইল তৈরি করুন।
7.মাল্টি-ডিভাইস ইন্টিগ্রেশন
l সম্প্রসারিত সংযোগ:
l ত্রি-মাত্রিক পরিমাপের নির্ভুলতা উন্নত করার জন্য প্রোব, লেজার সেন্সর, হোয়াইট লাইট সেন্সর, যান্ত্রিক বাহু এবং অন্যান্য সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ।
