Name: সুনির্দিষ্ট স্লিট লেপ টেস্টিং মেশিন ST-5000G
Brand: Hoyamo and Sinowon Inc
SKU: ST-5000G
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

সাবস্ট্রেট সমতলতা: <10উ

আবরণ প্রস্থ: 450 মিমি

সাবস্ট্রেট আর্দ্রতা: <15°

সাবস্ট্রেট তাপমাত্রা: 23±2℃

ফিল্ম গঠন পদ্ধতি: স্লট লেপ

সান্দ্রতা: 300nm ~ 10um (শুকনো ফিল্ম)

ফিল্ম গঠন সমতা: 5% ≤ ফিল্মের ভিতরে, 5% ≤ ফিল্মের মধ্যে

বিশেষভাবে তুলে ধরা:

লেপ টেস্টিং মেশিন

প্রিসিশন স্লিট কোটিং টেস্টিং মেশিন

সুনির্দিষ্ট স্লিট লেপ টেস্টিং মেশিন

মৌলিক তথ্য

উৎপত্তি স্থল: ডংগুয়ান, চীন

পরিচিতিমুলক নাম: SQP

সাক্ষ্যদান: CE/ROHS

মডেল নম্বার: ST-5000G

নথি: D4 Sinowon ST-5000G Precisi...a1.pdf

প্রদান

প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ

ডেলিভারি সময়: 30 কর্মদিবস

পরিশোধের শর্ত: এল/সি, টি/টি

যোগানের ক্ষমতা: 50 সেট/মাস

গ্যালারী

সুনির্দিষ্ট স্লিট লেপ টেস্টিং মেশিন ST-5000G

পণ্যের বর্ণনা

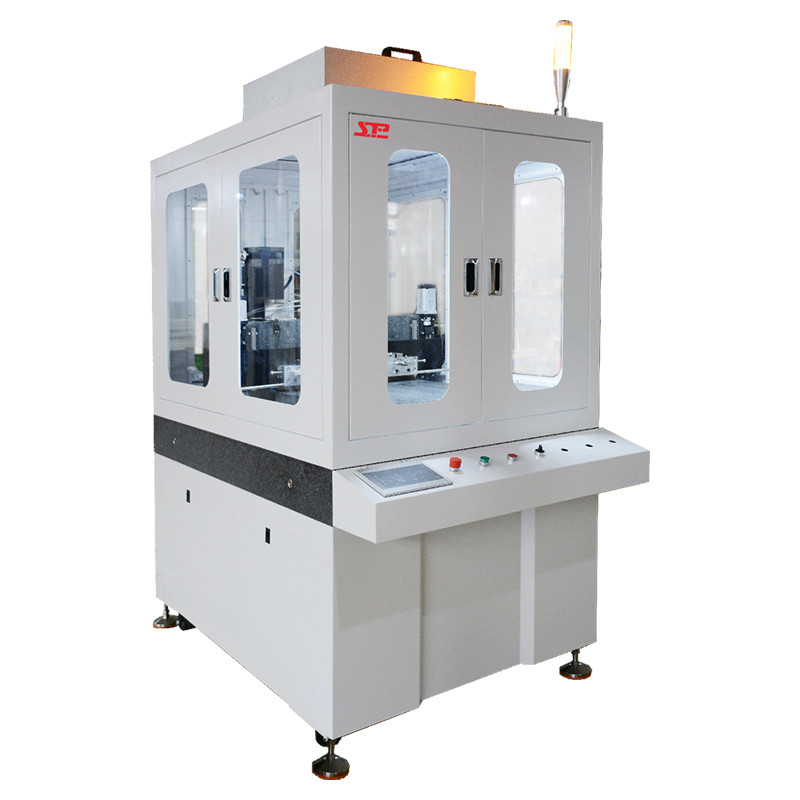

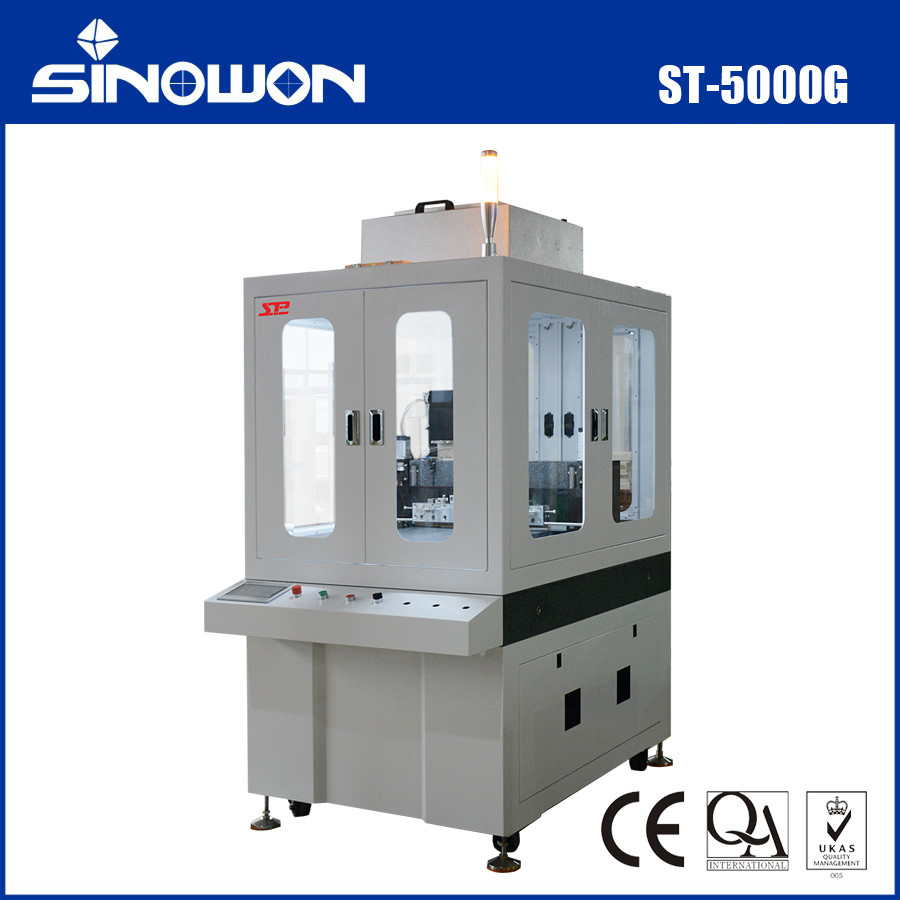

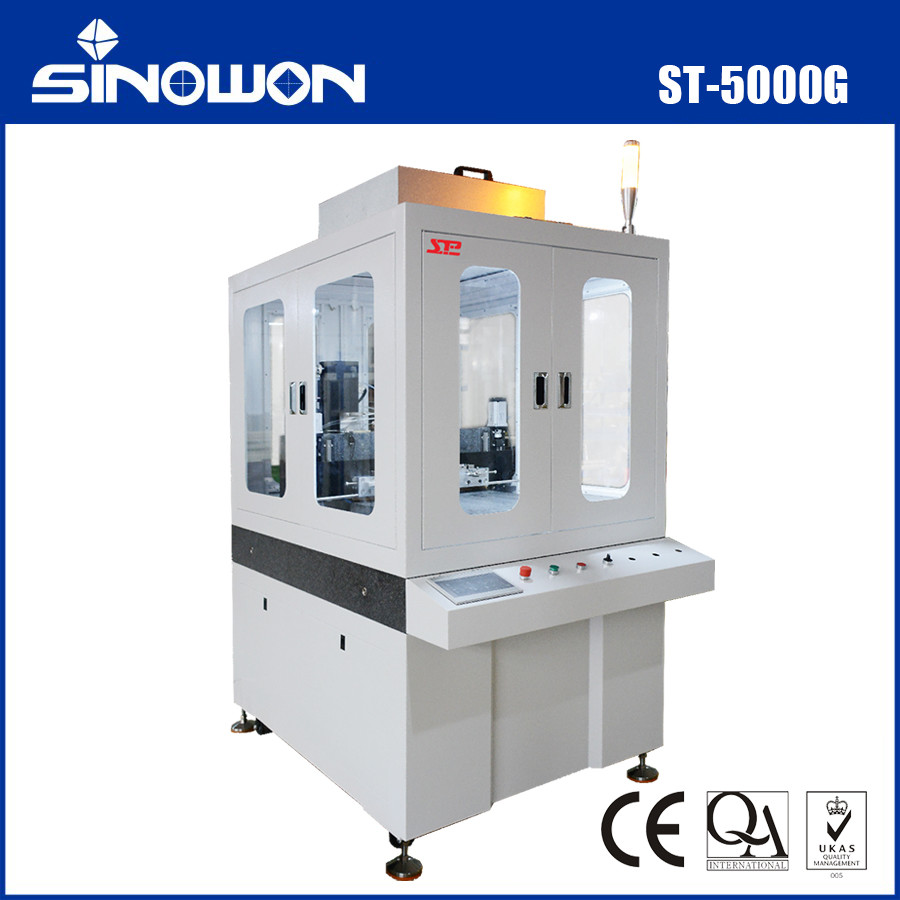

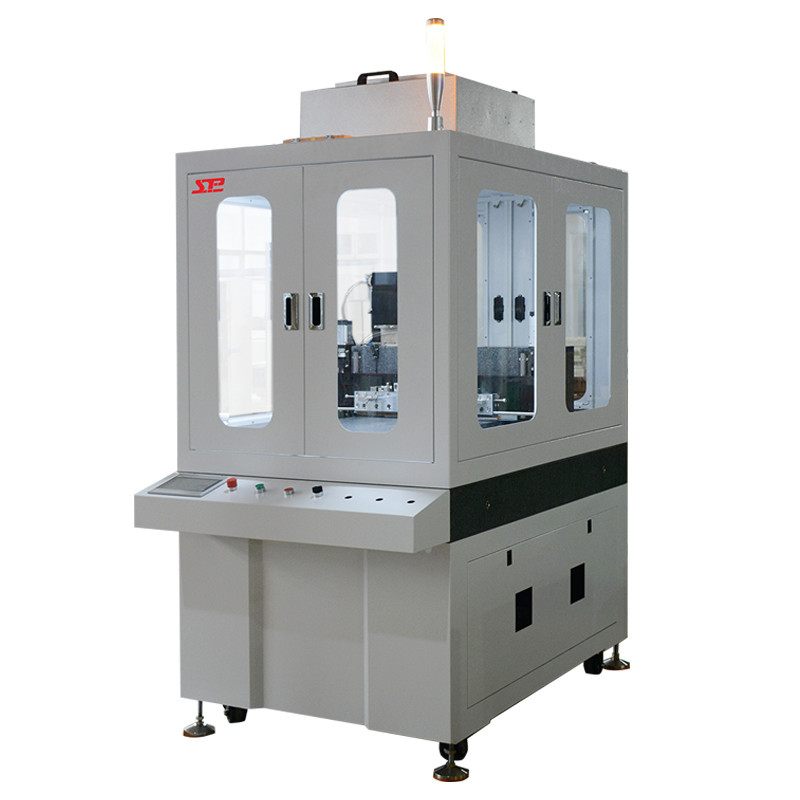

ST-5000G প্রিসিশন স্লিট লেপ টেস্টিং মেশিন

পণ্যআমিপ্রবর্তন:
ST-5000G যথার্থ লেপ পরীক্ষামূলক লেপ মেশিন একটি নতুন ধরণের উচ্চ-নির্ভুলতা, উচ্চ নির্ভরযোগ্যতা এবং উচ্চ স্থিতিশীলতা পরীক্ষামূলক লেপ মেশিন। সরঞ্জামগুলির বৈশিষ্ট্যগুলি হ'লঃস্বয়ং উৎপাদিত এবং উন্নত উচ্চ-নির্ভুলতা আঠালো পাম্প এবং উচ্চ-নির্ভুলতা slit die সঙ্গে, তরল ওষুধটি উচ্চ ফিল্ম বেধের অভিন্নতার সাথে একটি বৃহত-ক্ষেত্রের পাতলা লেপ প্রস্তুত করার জন্য কঠোর স্তরটিতে সমানভাবে আবৃত করা হয়।

সরঞ্জামের স্পেসিফিকেশন এবং রচনাঃ

ডিভাইস প্যারামিটারঃ

প্রযোজ্য স্তরঃ

(১)	সাবস্ট্র্যাটের আকার	৫০০ মিমি*৫০০ মিমি
(২)	স্তর সমতলতা	<১০ ইউ
(৩)	সাবস্ট্র্যাটের ভিজাযোগ্যতা	<১৫°
(৪)	সাবস্ট্র্যাটের তাপমাত্রা	২৩±২°সি

প্রযোজ্য তরলঃ

(১)	প্রকার	আইসোপ্রোপানল, ডিএমএফ, ডিএমএসও এবং অন্যান্য জৈব দ্রাবক বা অন্যান্য মিশ্র দ্রাবক
(২)	সান্দ্রতা	১-৭০ সিপিএস
(৩)	শক্ত পদার্থের পরিমাণ	৭% থেকে ৫০%

সরঞ্জাম প্রক্রিয়া কর্মক্ষমতাঃ

(১)	ফিল্ম গঠন পদ্ধতি	স্লট লেপ
(২)	সান্দ্রতা	300nm~10um ((শুষ্ক ফিল্ম)
(৩)	ফিল্ম গঠন সমতা	5% ≤ ফিল্মের ভিতরে, 5% ≤ ফিল্মের মধ্যে

লেপ ডাই:

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	উপাদান	SUS630
2	লেপযুক্ত প্রস্থ	৪৫০ মিমি
3	সমতলতা/সোজাতা	≤3m
4	লুমেনের রুক্ষতা	Ra≤0.025
5	স্লিট ফাঁক	গ্যাসকেট প্রকার, গ্যাসকেট বেধ অভিন্নতা ≤±2um
6	ফাঁক সমন্বয় পরিসীমা	≤±10um
7	প্রান্ত পরিসীমা ছাড়া	≤10 মিমি
8	লেপ হেড অ্যান্টি-কলিশন সেট	এটি ঠোঁটের চেয়ে ২০ মিটার নিচে, যা কার্যকরভাবে ঠোঁটকে সংঘর্ষ থেকে রক্ষা করে
9	লেপ মাথা সংশোধন	এটি স্বয়ংক্রিয়ভাবে একটি উচ্চ নির্ভুলতা রৈখিক স্থানচ্যুতি সেন্সর দ্বারা সংশোধন করা হয়
10	বাবল ড্রেন ডিজাইন	ডাই চেম্বার উচ্চ স্তরের এবং বুদ্বুদ গর্ত একটি উচ্চ স্তরের আছে

লেপ পাম্পঃ

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	পাম্পের দেহের উপাদান	SUS316L
2	সিলিং রিং উপাদান	ক্ষয় প্রতিরোধী সীল
3	পাম্প ভলিউম	৫ মিলি
4	ড্রাইভ নিয়ন্ত্রণ	সার্ভো মোটর, বল স্ক্রু
5	স্পাইট কন্ট্রোল রেজোলিউশন	0.01ul/s
6	প্রতিক্রিয়া সময়	0.01s
7	স্পিট বেগ	0~2000ul/s
8	সর্বাধিক স্পাইট ত্বরণ	2000ul/s2
9	ফাংশনাল কনফিগারেশন	1) তরল সরবরাহ পাম্প স্বয়ংক্রিয়ভাবে রিফিলিং পরে চাপ relieves; 2) তরল নিষ্কাশন বিলম্ব ফাংশন; ৩) টার্মিনাল-ব্যাক-সাক-ফাংশন; ৪) স্বয়ংক্রিয় রিহাইড্রেশন ফাংশন; ৫) মাল্টি-স্টেজ লেপ সমন্বয়;

গতির উপাদানঃ

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি
1	Z-অক্ষের সংখ্যা	দুইটা।
2	Z-অক্ষ রেজোলিউশন	0.১ম
3	Z-অক্ষ ড্রাইভ নিয়ন্ত্রণ	সার্ভো মোটর, গ্রিলিং গ্রেড স্ক্রু, গাইড রেল
4	Z-অক্ষ পুনরাবৃত্তিযোগ্যতা	≤5um
5	Z-অক্ষের বেগ পরিসীমা	০-৫০ মিমি/সেকেন্ড
6	Y-অক্ষ ড্রাইভের ধরন	প্ল্যাটফর্ম চালিত
7	Y-অক্ষ ড্রাইভ নিয়ন্ত্রণ	সার্ভো মোটর, গ্রিলিং গ্রেড স্ক্রু, গাইড রেল
8	Y-অক্ষের স্পিড রেঞ্জ	0~200mm/s
9	Y-অক্ষ গতি পৃষ্ঠের নির্ভুলতা	±5um এর চেয়ে ভাল
10	Y-অক্ষের পুনরাবৃত্তিযোগ্যতা	≤5um
11	ফাংশনাল কনফিগারেশন	1)কভারিং ত্বরণ এবং deceleration সেট এবং সামঞ্জস্য করা যেতে পারে; ২. লেপ গ্যাপ নিয়ন্ত্রনযোগ্য; 3) সামঞ্জস্যযোগ্য গ্যাপ শেষ retraction;

লেপ প্ল্যাটফর্মঃ

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	উপাদান	000 গ্রেডের গ্রানাইট
2	স্তর আকারের সাথে মানিয়ে নেয়	৫০০*৫০০ মিমি
3	পৃষ্ঠের সমতলতা	সমতলতা≤±5 মিমি
4	সাবস্ট্র্যাটের অবস্থান	প্ল্যাটফর্ম ভ্যাকুয়াম অ্যাডসরপশন
5	সাবস্ট্র্যাটের সমন্বয়	ম্যানুয়াল
6	ট্যাবলেটটি তুলে রাখুন	ম্যানুয়াল

তরল সরবরাহ ব্যবস্থাঃ

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	টিউবিং উপাদান	পিএফএ
2	তরল সরবরাহ ট্যাংক	পিলেড উপাদান, 100 মিলি ভলিউম
3	তরল সরবরাহ পদ্ধতি	ট্যাংক চাপযুক্ত
4	ট্যাংক ধুয়ে ফেলুন	স্টেইনলেস স্টীল থেকে তৈরি

প্রাক লেপ পরিষ্কার ইউনিটঃ

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	প্রাক-লেপ পদ্ধতি	প্রাক-লেপিং প্ল্যাটফর্ম
2	ঠোঁট পরিষ্কার করা	ম্যানুয়াল
3	ট্যাংক ভিজিয়ে ফেলুন এবং খালি করুন	এটি যখন সরঞ্জাম অলস হয়, পাইপলাইন পরিষ্কার হয়, এবং বর্জ্য নিষ্কাশন করা হয় তখন এটি ব্যবহার করা হয়

হিউম্যান-কম্পিউটার ইন্টারফেস:

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	টাচ স্ক্রিন	প্রাক-লেপিং প্ল্যাটফর্ম
2	লগ রেকর্ডিং ফাংশন	প্রতি স্তর এর লেপ প্রক্রিয়া, লেপ প্রক্রিয়ার প্রতিটি সময় পয়েন্ট এ লেপ প্রতিটি অক্ষের গতি এবং অবস্থান পরামিতি সহ দেখা যাবে
3	অপারেটিং অনুমতি	লগ ইন করার জন্য তিনটি ধরনের অপারেশন অনুমতি। ম্যানুয়াল, আধা স্বয়ংক্রিয়, এবং ডিভাইসের স্বয়ংক্রিয় কর্ম সব ইন্টারফেস উপর পরিচালিত করা যেতে পারে

ধুলো আবরণ:

সংখ্যা	প্রকল্প	প্রযুক্তিগত পরামিতি	মন্তব্য
1	রচনা	অ্যালোয়, পঞ্চ প্লেট, এফএফইউ, সিলিং স্ট্রিপ
2	উদ্ভাবন	স্বচ্ছ রিয়েল টাইমে লেপ অবস্থা পর্যবেক্ষণ করতে পারেন। FFU purging মাইক্রো ইতিবাচক চাপ নিশ্চিত করে যে বাইরের পরিবেশের শ্রেণী 1,000 এর চেয়ে ভাল
3	নিষ্কাশন	বাইরের কভারটি জৈব নিষ্কাশন বন্দরগুলির সাথে সংরক্ষিত এবং ইন্টারফেসের আকার DN80

কনফিগার করুন দ্য চেকলিস্ট:

প্রধান কনফিগারেশনঃ

সংখ্যা	নাম	ব্র্যান্ড	ব্র্যান্ডের অবস্থান
1	পিএলসি	সিমেন্স	জার্মানি
2	সার্ভো মোটর	প্যানাসনিক	চীন
3	ফ্রিকোয়েন্সি কনভার্টার	আইএনভিটি	চীন
4	এইচএমআই	কুনলুন টোনালিটি	জাপান
5	লেয়ারিং	এনএসকে / এফএজি	জাপান/জার্মানি
6	ক্ষুদ্র সার্কিট ব্রেকার	স্নাইডার/চিন্ট	ফ্রান্স/চীন
7	রিলে	স্নাইডার	ফ্রান্স
8	এয়ার সুইচ	স্নাইডার/চিন্ট	ফ্রান্স/চীন

ডিভাইস সুরক্ষা কনফিগারেশনঃ

1	জরুরী সুইচ	পরিষ্কার কভার, অপারেশন ইন্টারফেস, বৈদ্যুতিক কন্ট্রোল বক্স এবং অন্যান্য অবস্থানের EMO সুইচ দিয়ে সজ্জিত করা হয়, এবং জরুরী ক্ষেত্রে একাধিক পয়েন্ট দ্রুত বন্ধ করা যেতে পারে
2	সুরক্ষা ইন্টারলক	মেশিনের বিপদগুলির উত্স একটি ব্যর্থতা-নিরাপদ হার্ডওয়্যার ইন্টারলকিং ডিভাইস ব্যবহার করে, যা সরঞ্জামটির প্রতিরক্ষামূলক কভারটি খোলা হলে আঘাতের কারণ হতে পারে এমন ইউনিটগুলির কাজ বন্ধ করে দেয়।
3	সাউন্ড এবং লাইট অ্যালার্ম	যন্ত্রপাতিটি একটি দৃশ্যমান বা শ্রবণীয় বিপদাশঙ্কা ডিভাইস দিয়ে একটি দৃশ্যমান বা গ্রাহকের নির্দিষ্ট অবস্থানে ইনস্টল করা হয়
4	পরিষ্কার কভার	সরঞ্জাম একটি বাইরের কভার দ্বারা বিচ্ছিন্ন করা হয় এবং কর্মীদের অপারেশন চলাকালীন প্রবেশ করতে বাধা দিয়ে ধুলো কভার বাইরের পরিবেশ থেকে দূরে রাখা হয়
5	বায়ুচলাচল এবং নিষ্কাশন	জৈবিক বাষ্পীয় গ্যাসের লেপটি একটি নিষ্কাশন সংযোগের সাথে ডিজাইন করা হয়েছে
6	অন্যান্য	জল, বিদ্যুৎ এবং রাসায়নিক ব্যবহারের জন্য সরঞ্জামগুলির নকশা জাতীয় সুরক্ষা মান পূরণ করে
