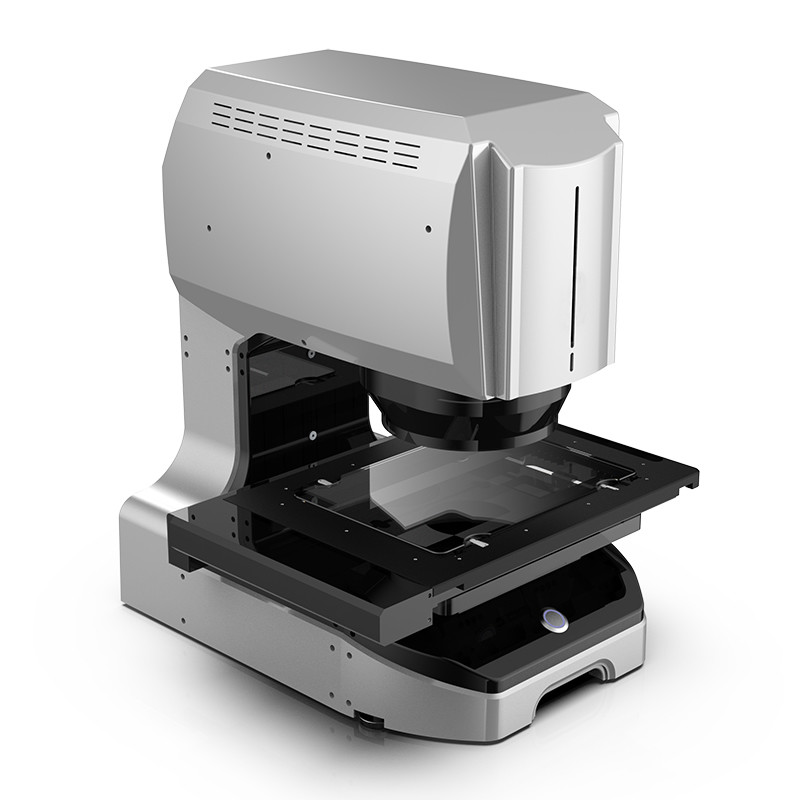

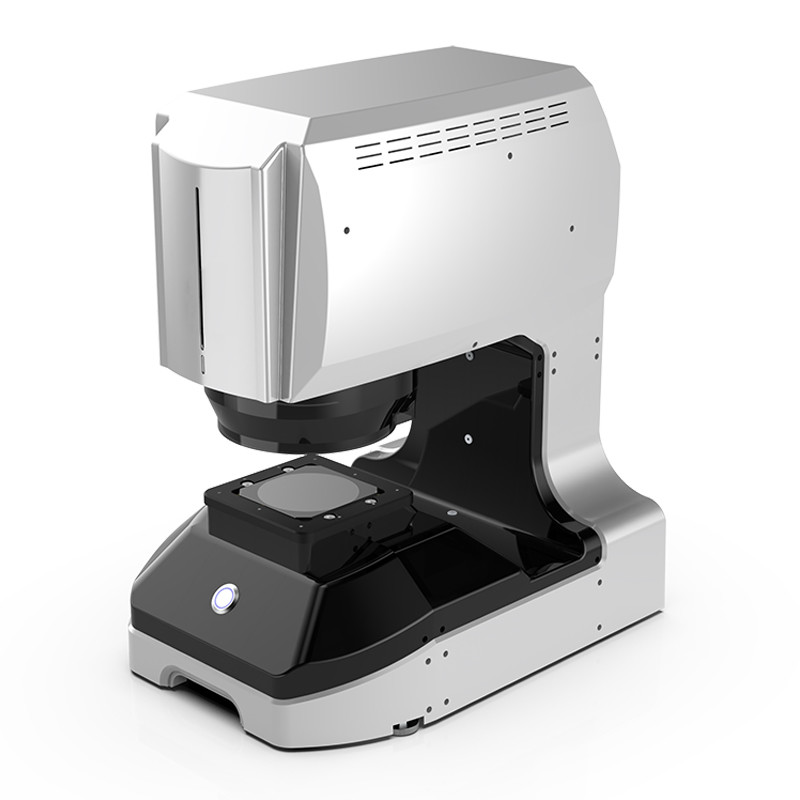

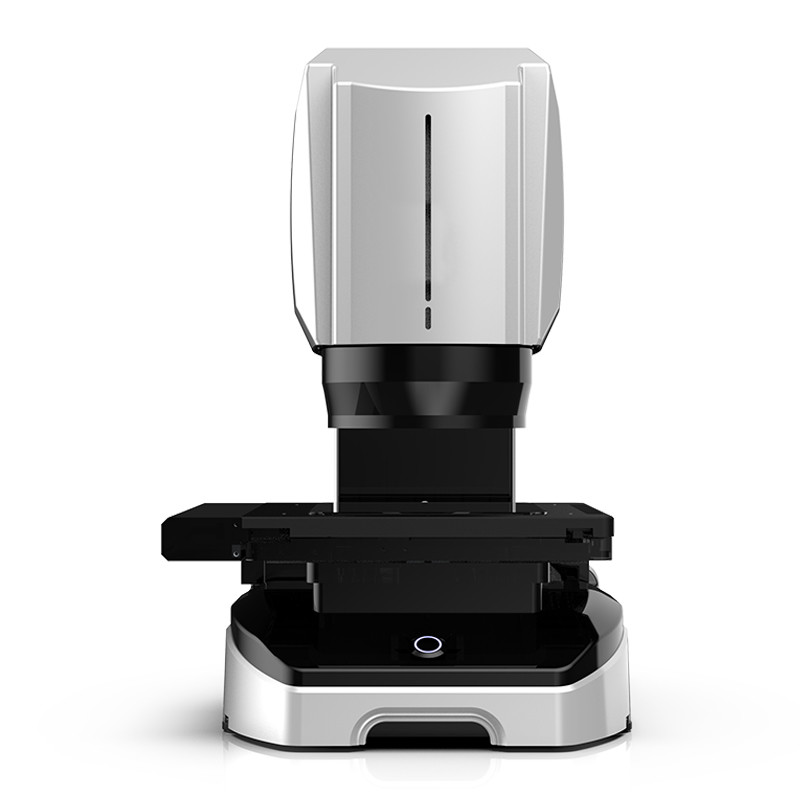

ইনস্ট্যান্ট ভিশন সিস্টেম কুইকমিয়া সিরিজ
পণ্যের বৈশিষ্ট্যক:
বেঞ্চটপ ইনস্ট্যান্ট পরিমাপ সিস্টেম
● টেবিল কাঠামো, কমপ্যাক্ট আকার, পরিচালনা করা সহজ।
● একটি বোতামের পরিমাপ, স্বয়ংক্রিয় পরিমাপের জন্য IO সিগন্যালের সাথেও মিলিত হতে পারে।
● রিপোর্টটি স্বয়ংক্রিয়ভাবে ডেটা ম্যানেজমেন্ট সিস্টেমে আপলোড করা যেতে পারে।
সারফেস লাইটের অধীনে উচ্চ নির্ভুলতা পরিমাপ
● ডাবল ম্যাগনিফিকেশন টেলি-সেন্ট্রিক লেন্স এবং দুটি 20MP ক্যামেরা, স্বয়ংক্রিয় মাল্টি-এঙ্গেল সারফেস লাইট এবং ঐচ্ছিক কোaxial সারফেস লাইট দিয়ে সজ্জিত।
● স্বাধীন শক্তিশালী এআই প্রান্তের গণনা অ্যালগরিদমের সাথে, এটি সহজেই পৃষ্ঠের উপর সুনির্দিষ্ট প্রান্ত অনুসন্ধান উপলব্ধি করতে পারে এবং বাউন্ডারি ক্লটারের জন্য অবৈধ এলাকা ফিল্টার করতে পারে।
● সারফেস লাইটের পরিমাপযোগ্যতা বটম লাইটের মতোই একই স্তরে পৌঁছাতে পারে।
দ্রুত পরিমাপ এবং সহজ অপারেশন
● নমুনা পরিমাপের জন্য পজিশনিং-এর প্রয়োজন নেই, নমুনাগুলি যেকোনো অবস্থানে স্থাপন করা যেতে পারে।
● এক সেকেন্ডে 100টি মাত্রা, 512টি বৈশিষ্ট্য পরিমাপ করতে পারে, যা পরিমাপের সময়কে উল্লেখযোগ্যভাবে হ্রাস করে।
● সফ্টওয়্যারের অপারেশন ইন্টারফেসটি সহজ এবং সহজে বোঝা যায় এবং পরিমাপ প্রোগ্রাম এবং প্যারামিটার সেটিং সহজেই লেখা যায়।
● স্বয়ংক্রিয় ফোকাসিং সহ, ফোকাল দৈর্ঘ্যের কারণে সৃষ্ট ত্রুটিগুলি দূর করে।
● স্বয়ংক্রিয় পজিশনিং এবং স্বয়ংক্রিয় পরিমাপ ফাংশন, যে কেউ একটি বোতামের মাধ্যমে স্থিতিশীল পরিমাপের ফলাফল পেতে পারে।
সুবিধাজনক | পরিমাপের জন্য একটি বোতাম
শক্তিশালী হার্ডওয়্যার সমন্বয় | উচ্চ নির্ভুলতা পরিমাপ
নিম্ন অ্যাবারেশন ডাবল ম্যাগনিফিকেশন টেলি-সেন্ট্রিক ডাবল লেন্স এবং দুটি 20MP ক্যামেরা, স্বয়ংক্রিয় মাল্টি-এঙ্গেল সারফেস লাইট এবং ঐচ্ছিক কোaxial সারফেস লাইট দিয়ে সজ্জিত। স্বাধীন শক্তিশালী এআই প্রান্তের গণনা অ্যালগরিদমের সাথে, এটি সহজেই পৃষ্ঠের উপর সুনির্দিষ্ট প্রান্ত অনুসন্ধান উপলব্ধি করতে পারে এবং বাউন্ডারি ক্লটারের জন্য অবৈধ এলাকা ফিল্টার করতে পারে। সারফেস লাইটের পরিমাপযোগ্যতা বটম লাইটের মতোই একই স্তরে পৌঁছাতে পারে।
নিম্ন অ্যাবারেশন ডাবল ম্যাগনিফিকেশন টেলি-সেন্ট্রিক ডাবল লেন্স
টেলি-সেন্ট্রিক লেন্সের নকশা অপটিক্যাল অ্যাবারেশন কমায়, যা চিত্রটিকে আরও বাস্তবসম্মত এবং নির্ভুল করে তোলে, যা উচ্চ-নির্ভুলতা পরিমাপের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ, যেখানে সঠিক পরিমাপের ফলাফল পেতে ওয়ার্কপিসটি এলোমেলোভাবে স্থাপন করা যেতে পারে।
স্বয়ংক্রিয় অপটিক্যাল ফোকাসিং
ডুয়াল টেলি-সেন্ট্রিক অপটিক্যাল লেন্স দিয়ে সজ্জিত, এটি পরিমাপের অবস্থান অনুযায়ী স্বয়ংক্রিয়ভাবে ফোকাস করতে পারে, কর্মীদের সমন্বয় করার সময় কমিয়ে দেয়।
নতুন বৃহৎ ফরম্যাট স্ক্রিন ইমেজe, mউচ্চতর নির্ভুলতার জন্য প্রতি ইউনিট আকারে আরও পিক্সেল
ঐতিহ্যবাহী লেন্সের তুলনায় উচ্চতর ইমেজিং নির্ভুলতা।
20MP উচ্চ-নির্ভুলতা CDD
1’’20-মেগাপিক্সেল ব্ল্যাক-এন্ড-হোয়াইট ক্যামেরা ব্যবহার করে, পিক্সেলের সংখ্যা ঐতিহ্যবাহী মডেলের তুলনায় দ্বিগুণ করা হয়েছে এবং অতীতে যে ছোট প্রান্তগুলি পর্যবেক্ষণ করা কঠিন ছিল সেগুলিও পর্যবেক্ষণ করা যেতে পারে। মুভেবেল পরিমাপ, ফিল্ড অফ ভিউ স্যুইচিং-এর মাধ্যমে, সিস্টেমটি উচ্চ নির্ভুলতা এবং বিস্তৃত ক্ষেত্র পরিমাপ করতে পারে, সেইসাথে নির্ভুলতা উন্নত করতে এবং পরিমাপের সময় কমাতে পারে।
ডুয়াল ফিল্ড-অফ-ভিউ স্যুইচেবল অপটিক্যাল সিস্টেম
বৃহৎ ফিল্ড অফ ভিউ এবং উচ্চ নির্ভুলতা একযোগে পরিমাপ অর্জন করুন, দ্রুত এবং স্মার্ট।
সাব-পিক্সেল ইমেজ প্রক্রিয়াকরণ
প্রান্ত সনাক্তকরণের জন্য 1 পিক্সেলকে 100টি সমান অংশে বিভক্ত করুন এবং গণনা করুন।
স্বয়ংক্রিয়ভাবে অস্বাভাবিকতা অপসারণ
নিষ্কাশিত প্রান্তগুলিতে বার বা ত্রুটি থাকলে স্বয়ংক্রিয়ভাবে অস্বাভাবিকতা দূর করুন
নিয়ন্ত্রণযোগ্য আলো উৎস
লিফটিং মাল্টি-এঙ্গেল সারফেস লাইটের সাথে একাধিক আলো ইউনিটকে একত্রিত করুন। সফ্টওয়্যারটি আলো স্বয়ংক্রিয় সমন্বয় ফাংশন দিয়ে সজ্জিত। বিভিন্ন পরিবেষ্টিত আলো উৎসের জন্য বিল্ট-ইন উজ্জ্বলতা সেন্সর-এর মাধ্যমে, সিস্টেমটি স্বয়ংক্রিয়ভাবে সেরা আলোর পরিস্থিতিতে সমন্বয় করতে পারে।
বিস্তৃত আলো ব্যবস্থা
একাধিক পরিবর্তনশীল অপটিক্যাল আলোকসজ্জা সিস্টেমের সাথে সজ্জিত, সারফেস লাইট সমর্থন উত্থাপিত এবং নিম্ন করা হয়, যা বিস্তৃত পরিমাপ ক্ষেত্র পরিমাণের জন্য উপযুক্ত।
নতুন স্ব-উন্নত সফ্টওয়্যার
কুইকমিয়া সফ্টওয়্যার, পেশাদার ভিশন পরিমাপ সফ্টওয়্যার, সিনোওন দ্বারা স্বাধীনভাবে তৈরি করা হয়েছে, যার স্বাধীন বুদ্ধিবৃত্তিক সম্পত্তি অধিকার রয়েছে। কুইকমিয়া সফ্টওয়্যারটিতে বন্ধুত্বপূর্ণ ইউজার ইন্টারফেস, শক্তিশালী এবং ব্যবহারিক ফাংশন রয়েছে। এটি দ্রুত পরিচালনা করার জন্য সুবিধাজনক। তদুপরি, ব্যবহারকারীর প্রয়োজন অনুযায়ী এটি কাস্টমাইজ করা যেতে পারে, যাতে আরও কার্যকরভাবে কাজের দক্ষতা উন্নত করা যায়।
ফাংশন পরিচিতি
| দ্রুত সরঞ্জাম |
কোঅর্ডিনেট সিস্টেম (পজিশনিং, পয়েন্ট-লাইন, লাইন-লাইন), বেস (পয়েন্ট, লাইন, সার্কেল, আর্ক), অ্যাঙ্গেল (লাইন-লাইন),
দূরত্ব (লাইন-লাইন, পয়েন্ট-লাইন, পয়েন্ট-পয়েন্ট, সার্কেল-সার্কেল, সার্কেল-লাইন, সার্কেল-পয়েন্ট)
|
| সহায়ক সরঞ্জাম |
পয়েন্ট (মধ্যবিন্দু, ছেদ), মিলিত প্রান্ত (লাইন, বৃত্ত), লাইন (কেন্দ্রীয় রেখা, লম্ব রেখা, সমান্তরাল রেখা, স্পর্শক রেখা, বিন্দুগুলির মধ্য দিয়ে যাওয়া রেখা, আনুমানিক সরল রেখা), বৃত্ত (মধ্যবর্তী বৃত্ত, মধ্যবিন্দুতে নির্মিত বৃত্ত, সহায়ক বৃত্ত, স্পর্শক বৃত্ত, এন্ডোসার্কেল) |
| জ্যামিতিক সহনশীলতা |
আকৃতির সহনশীলতা (সত্যিকারের সরলতা, সত্যিকারের বৃত্তাকারতা, কনট্যুর, ফ্ল্যাটনেস), ওরিয়েন্টেশন সহনশীলতা (সরলতা, সমান্তরালতা) অবস্থান সহনশীলতা (বিন্দু অবস্থান, কেন্দ্রিকতা, প্রতিসাম্য) |
| বিশেষ অ্যাপ্লিকেশন |
সর্বোচ্চ পয়েন্ট, সর্বনিম্ন পয়েন্ট (আয়তক্ষেত্র, বৃত্ত, আর্ক), লাইন (পিক লাইন), বৃত্ত (পিক সার্কেল, পিক আর্ক), পিচ দূরত্ব (সরাসরি দিক, পরিধি দিক), পিচ অ্যাঙ্গেল (রৈখিক দিক, পরিধি দিক), আর-অ্যাঙ্গেল, সি-সারফেস, গর্ত, সার্কেল ক্রস, পরিধি, এলাকা, স্ক্রু, গিয়ার |
| সাধারণ সরঞ্জাম |
গঠন (দূরত্ব, ব্যবধান, কোণ, বিন্দু, লাইন সেগমেন্ট, বৃত্ত, আর্ক, উপবৃত্ত, প্লেন, বৃত্ত, আয়তক্ষেত্র, ইত্যাদি), বিশ্লেষণ (মাল্টি-টুল, অটো, লম্ব, মধ্য-বিন্দু গঠন, মধ্য-বিন্দু বৃত্ত, ছেদ, ইকুয়ালাইজার, ব্যাসার্ধ অঙ্কন বৃত্ত, দুটি লাইনের স্পর্শক বৃত্ত, সমান্তরাল, স্পর্শক, বাইরের স্পর্শক বৃত্ত থেকে ভিতরের স্পর্শক বৃত্ত, সর্বনিম্ন সুযোগ, সিলিন্ডারের স্পর্শক ত্রিভুজ, 3D মোড), টুল (ম্যানুয়াল পয়েন্ট, ফোকাস পয়েন্ট, পয়েন্ট নিতে গোলাকার বাক্স, পয়েন্ট নিতে বর্গাকার বাক্স, লাইন স্ক্যান, আর্ক স্ক্যান, বৃত্ত স্ক্যান, নির্দিষ্ট পয়েন্ট, উপবৃত্ত স্ক্যান, আয়তক্ষেত্র স্ক্যান, বৃত্ত স্ক্যান, কনট্যুর বৃত্ত স্ক্যান, ক্লোজড কনট্যুর স্ক্যান, ক্লোজড-ফর্ম এলিমেন্ট স্ক্যান, ওপেন-টাইপ এলিমেন্ট স্ক্যান), কোঅর্ডিনেট সিস্টেম (প্লেন কমপ্লিমেন্ট, অক্ষ কমপ্লিমেন্ট, কোঅর্ডিনেট সিস্টেম সেটিংস, কলআউট, XYZ দিক, কাজের প্লেন) |
স্পেসিফিকেশন:
| মডেল |
কুইকমিয়া100 |
কুইকমিয়া202 |
কুইকমিয়া302 |
কুইকমিয়া403 |
| পরিমাপের পরিসীমা |
X |
φ100 |
115 মিমি |
215 মিমি |
315 মিমি |
| Y |
145 মিমি |
145 মিমি |
245 মিমি |
| Z |
75 মিমি |
75 মিমি |
75 মিমি |
75 মিমি |
| FOV |
উচ্চ-নির্ভুলতা মোড |
20.5*13.5 মিমি |
135*155 মিমি |
235*155 মিমি |
335*255 মিমি |
| ওয়াইড-ফিল্ড মোড |
φ100 মিমি |
200*200 মিমি |
300*200 মিমি |
400*300 মিমি |
| পুনরাবৃত্তিযোগ্যতা |
উচ্চ-নির্ভুলতা মোড |
টেবিল না সরিয়ে |
0.4μm |
| টেবিল সরিয়ে |
|
1.2μm |
1.2μm |
1.2μm |
| ওয়াইড-ফিল্ড মোড |
টেবিল না সরিয়ে |
0.8μm |
| টেবিল সরিয়ে |
|
1.8μm |
1.8μm |
1.8μm |
| ডিসপ্লে রেজোলিউশন |
0.1μm |
| সঠিকতা |
উচ্চ-নির্ভুলতা |
বাঁধাই ছাড়া*1 |
±1.5μm |
| বাঁধাই সহ*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| ওয়াইড-ফিল্ড |
বাঁধাই ছাড়া*1 |
±2.5μm |
| বাঁধাই সহ*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| ক্যামেরা |
1" 20MP CCD * 2 |
| লেন্স |
ডাবল ম্যাগনিফিকেশন টেলি-সেন্ট্রিক লেন্স |
| আলোর ব্যবস্থা |
বটম লাইট |
সবুজ সমান্তরাল বটম লাইট |
| সারফেস লাইট |
চার-রিং উত্তোলনযোগ্য সাদা আলো(মোটরাইজড) |
| বটম লাইট |
পরিধিগত দিকনির্দেশক সবুজ আলো(মোটরাইজড) |
| কোaxial আলো |
ঐচ্ছিক |
| অনুভূমিক ঘূর্ণন টেবিল স্পেসিফিকেশন (ঐচ্ছিক) |
ঘূর্ণনের কোণ |
রেজোলিউশন 0.02°, পরিসীমা 360° |
| ঘূর্ণন গতি |
0.2-2r/sec |
| সর্বোচ্চ পরিমাপযোগ্য ব্যাস |
Φ60mm |
| ক্ষমতা |
5 কেজি |
| পরিমাপ সফ্টওয়্যার |
কুইকমিয়া CAD++ সফ্টওয়্যার |
| বিদ্যুৎ সরবরাহ |
220V±10%,50Hz |
| কাজের পরিবেশ |
তাপমাত্রা: 20±2℃, আর্দ্রতা: 30-80%, কম্পন: ＜0.002g,15HZ |
| মাত্রা (L*W*H) মিমি |
565*435*635 মিমি |
586*435*635 মিমি |
586*505*635 মিমি |
695*635*650 মিমি |
