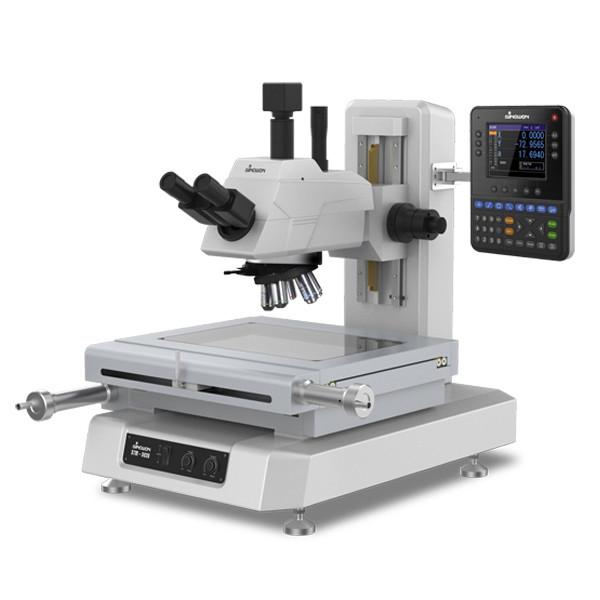

পরিমাপকারী মাইক্রোস্কোপ STM-3020M
বৈশিষ্ট্যঃ
● উজ্জ্বল ক্ষেত্র পর্যবেক্ষণ, পরিষ্কার এবং কম ফ্ল্যাশ বিপরীত চিত্র, বিস্তৃত দৃষ্টি ক্ষেত্র।
● দীর্ঘ দূরত্বের কাজ করা লক্ষ্যমাত্রা, অপটিক্যাল 1000x পর্যন্ত বৃহত্তরকরণ।
● ট্রান্সমিটেড আলোকসজ্জা এবং প্রতিফলিত আলোকসজ্জা সিস্টেমের মধ্যে ডিফ্রাগ্রাম স্ট্যান্ডার্ড বৈশিষ্ট্য।
● দ্রুত মুক্তির ব্যবস্থা, যা বিশেষ করে দীর্ঘ স্ট্রোক পরিমাপের ক্ষেত্রে উপযোগী।
● স্তম্ভের উভয় পাশে বড় আকারের হ্যান্ডলগুলির সাথে সূক্ষ্ম / রুক্ষ গতির হ্যান্ডল ব্যবহার করে ফোকাস এবং পরিমাপ করুন।
● শূন্য সেট সুইচগুলি (এক্স এবং ওয়াই অক্ষ) স্টেজ ফিড হ্যান্ডলগুলির কাছেও অবস্থিত।
● ভিজন ইউনিটের সাথে ভিজন পরিমাপ সিস্টেমে আপগ্রেড করার জন্য উপলব্ধ।
প্রয়োগঃ
এটি যান্ত্রিক, মিটার, ইলেকট্রনিক্স এবং হালকা শিল্পে ব্যাপকভাবে ব্যবহৃত হয়; বিশ্ববিদ্যালয়, ইনস্টিটিউট এবং মেট্রোলজি বিভাগ।ডিজিটাল টুলমেকার মাইক্রোস্কোপ বিভিন্ন জটিল workpiece এর কনট্যুর মাত্রা এবং পৃষ্ঠ আকৃতি সনাক্ত করতে পারেন, যেমন টেমপ্লেট, পার্সিং টুকরো, ক্যাম, থ্রেড, গিয়ার, মোল্ডিং ফ্রিজিং কাটার।
স্পেসিফিকেশনঃ
| মাইক্রোস্কোপ মডেল |

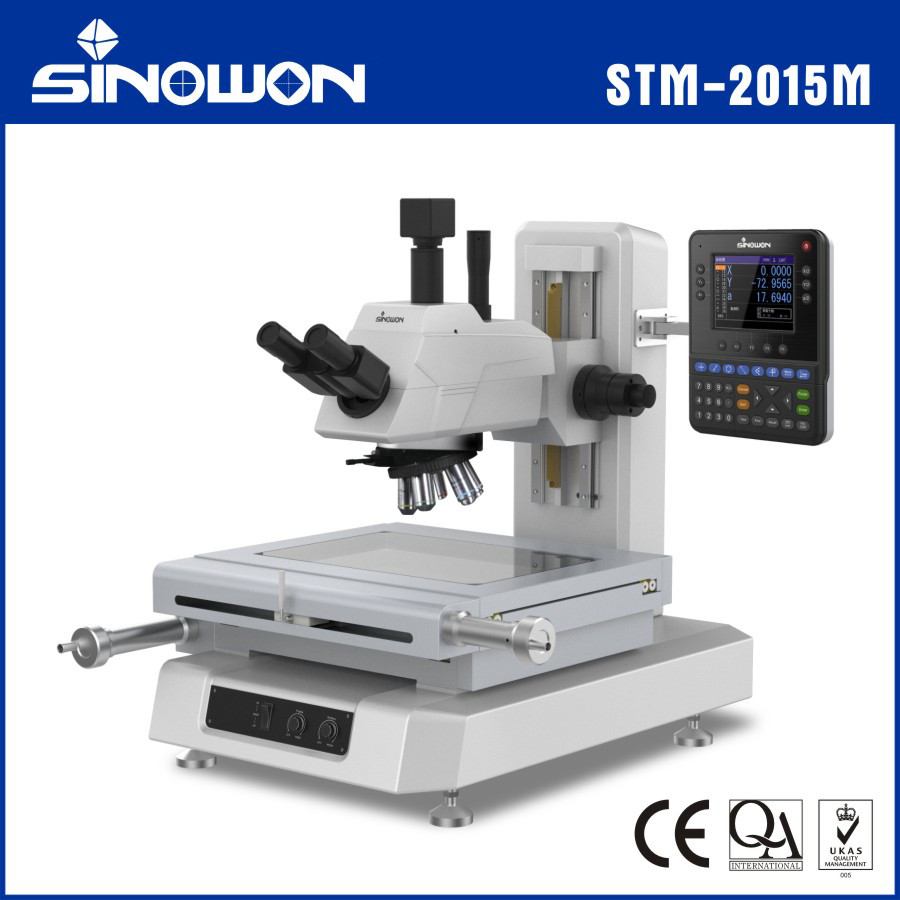

STM-2015M |
STM-3020M |
| কোড # |
৫৩২-১৮০ |
৫৩২-১৯০ |
| এক্স/ওয়াই অক্ষের যাত্রা |
200x150 মিমি |
৩০০x২০০ মিমি |
| স্কেল রেজোলিউশন |
0.0001 মিমি |
| এক্সওয়াই স্টেজ পরিমাপের নির্ভুলতা ২০ ডিগ্রি সেলসিয়াসে। |
(2+L/200) μm L: পরিমাপের দৈর্ঘ্য |
| পর্যবেক্ষণ চিত্র |
সামনের ছবি (Erect Image উপলব্ধ) |
| নজরদারি টিউব |
ডাব্লুএফ১০/২০ |
| লেন্স |
স্ট্যান্ডার্ড ডেলিভারিঃ 5x, 10x, 20x, 50x; ঐচ্ছিকঃ 100x |
| কনট্যুর আলো |
নিয়মিত এলইডি |
| পৃষ্ঠের আলোকসজ্জা |
নিয়মিত এলইডি |
| Z অক্ষের ভ্রমণ ব্যাপ্তি |
স্ট্যান্ডার্ড ফোকাস ভ্রমণঃ 150mm, 200mm ঐচ্ছিক |
| Z অক্ষ ফোকাসিং |
ম্যানুয়াল ফোকাসিং (গভীর / সূক্ষ্ম) |
| এক্সওয়াই স্টেজ ফ্লোটিং ফাংশন |
দ্রুত মুক্তির প্রক্রিয়া |
| ডিসপ্লে ইউনিট ফাংশন |
শূন্য সেটিং, দিক পরিবর্তন, আরএস-২৩২ এর মাধ্যমে ডেটা আউটপুট |
| পাওয়ার সাপ্লাই |
AC220/50HZ; AC110V/60Hz |
| ঐচ্ছিক আনুষাঙ্গিক |
হাই-প্রিসিশন রোটারি টেবিল RT4 ((D:165mm), RT5 ((262mm) |
|
ডিজিটাল রিডিং DP400
|
| দ্রুত পরিমাপ পরিমাপ সফটওয়্যার QM2।0 |
| সিসিডি অ্যাডাপ্টার এবং সিসিডি ক্যামেরা |
অপটিক্যাল স্পেসিফিকেশনঃ
|
নাম
|
লক্ষ্য |
চশমা WF10/22 |
| এন.এ. |
W.D. ((মিমি) |
f ((mm) ↓ |
R ((um) |
±▽p(um) |
বৃহত্তরীকরণ |
ভিজ্যুয়াল ফিল্ড ((মিমি) |
| ৫x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
৫০x |
¢4.4 |
| ১০x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
১০০x |
¢2.2 |
| ২০x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
২০০x |
¢১।1 |
| ৫০x |
0.8 |
2 |
4 |
0.34 |
0.4 |
৫০০x |
¢0.44 |
| ১০০x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
১০০০x |
¢0.22 |
রঙিন স্ক্রিন মাল্টিফাংশন ডিজিটাল রিডিং DP400
বৈশিষ্ট্য:
● 5.6 ¢ রঙিন স্ক্রিন এবং সিলিকন টাচ বোতাম,সম্পূর্ণ তথ্য সহ, সহজ অপারেশন, দীর্ঘ ব্যবহারের জীবন;
● 100 স্থায়ী চিত্র উপাদান সংরক্ষণ করুন, বর্তমান তারিখ সেট এবং সংরক্ষণ করতে পারেন;
● মাল্টি-ফাংশন পরিমাপঃ পয়েন্ট, লাইন, বৃত্ত,কোণ, দূরত্ব, আয়তক্ষেত্রাকার, স্ক্রু থ্রেড, উপবৃত্তাকার, স্লট, গোলাকার, পূর্বনির্ধারিত,নির্মাণ, ইত্যাদি;
● বিপরীত বা বিপরীত দিক গণনা ফাংশন,1/2 মান, মধ্যপন্থা, অনুমতি ফাংশন, কল ফাংশন, REC ((রেকর্ড) ফাংশন, এবং চক্র পরিমাপ;
● 3-অক্ষের জন্য বিভাগ এবং রৈখিক ক্ষতিপূরণ উপলব্ধ, পরিমাপের নির্ভুলতা অত্যন্ত নিশ্চিত করে;
● ফুট সুইচ, প্রিন্টার, অপটিক্যাল এজ ডিটেকশন এবং অন্যান্য একাধিক সহায়ক পরিমাপ সরঞ্জাম সংযুক্ত করতে পারে;
● মেরু এবং সমন্বয় সিস্টেমের সাথে, এবং মিলিমিটার এবং ইঞ্চি প্রদর্শন করতে পারেন, এবং সহজেই স্থানান্তর করতে পারেন;
● স্বাধীন পাসওয়ার্ড অনুমতি ফাংশন সঙ্গে, ভুল অপারেশন দ্বারা তথ্য বিচ্যুতি সম্ভাবনা প্রতিরোধ, এটি পাসওয়ার্ড অনুমতি দ্বারা মূল সেটিং পরিবর্তন করতে পারেন;
● একাধিক ভাষা সমর্থন করুনঃচীনা, ইংরেজি এবং অন্যান্য ভাষা।
স্পেসিফিকেশনঃ
| মডেল |
ডিপি৪০০ |
| কোড# |
৫১০-৩৪০ |
| ভাষা |
সহজ চীনা, জটিল চীনা, পর্তুগিজ, জার্মান, ইংরেজি ইত্যাদি। |
| এলসিডি স্ক্রিনের আকার |
১১৫ মিমি × ৮৫ মিমি |
| এলসিডি স্ক্রিন রেজোলিউশন |
৬৪০*৪৮০ |
| ডিজিটাল ডিসপ্লে রেঞ্জ |
৮ অঙ্ক ((দশমিক চিহ্ন সহ) |
| প্রদর্শন অক্ষ |
তিন অক্ষ (X,Y,Z/Q) |
| Z/Q প্রদর্শন মডেল |
দৈর্ঘ্য বা কোণ |
| কোণ প্রদর্শন মডেল |
ডিগ্রি, মিনিট এবং দ্বিতীয় বা ডিগ্রি |
| লিনিয়ার স্কেল সিগন্যাল |
টিটিএল স্কয়ার-ওয়েভ বা এসি সিনস ওয়েভ দুটি 90 ° ফেজ কোণ পার্থক্যের, ড্রাইভ ক্ষমতা 10MA এর চেয়ে বড় |
| রৈখিক স্কেল রেজোলিউশন |
0.১ম,0.২ মিমি,0.৫ম, ১ম, ২ম, ৫ম |
| বাউড রেট |
4800,9600,14400,19200,38400,57600 |
| ডেটা আউটপুট পোর্ট |
RS232,DB-9 প্যারেন্ট ইন্টারফেস |
| অপারেশন কীবোর্ড |
সিলিকন স্পর্শ টাইপ কীবোর্ড |
| সম্প্রসারণ বন্দর |
ফুট সুইচ, প্রিন্টার, অপটিক্যাল এজ ফাইন্ডার ইত্যাদি |
| ইনপুট পাওয়ার সাপ্লাই |
AC90V-240V,15W |
| অপারেশন পরিবেশ |
কাজের তাপমাত্রাঃ 0 °C-40 °C;সংরক্ষণ তাপমাত্রাঃ-10 °C-60 °C;আপেক্ষিক আর্দ্রতাঃ<90%RH |
