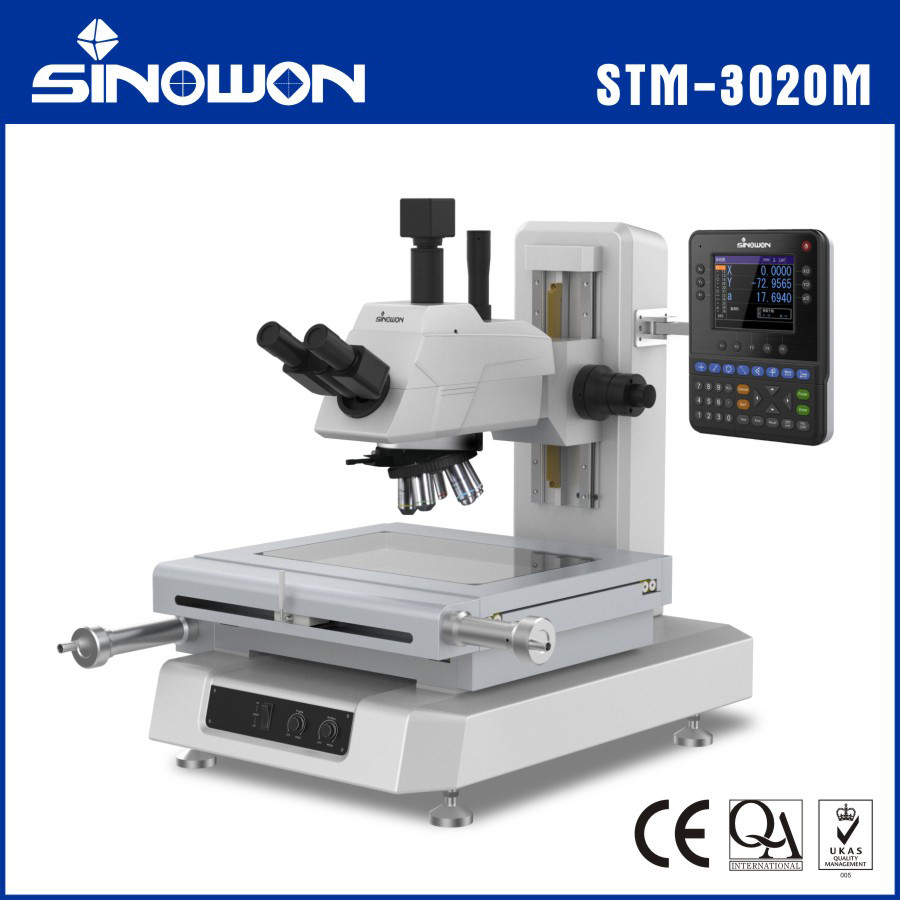

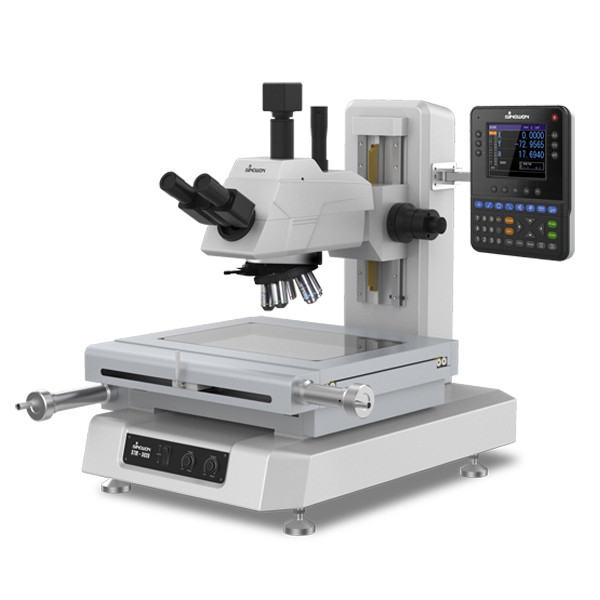

মাপক মাইক্রোস্কোপ STM-3020M
বৈশিষ্ট্য:
● উজ্জ্বল ক্ষেত্র পর্যবেক্ষণ, পরিষ্কার এবং ঝলমলে মুক্ত প্রতিবিম্ব, বিস্তৃত দৃশ্যমান ক্ষেত্র।
● দীর্ঘ কার্যকারী দূরত্বের বস্তুনিষ্ঠ, অপটিক্যাল 1000x বিবর্ধন পর্যন্ত।
● স্ট্যান্ডার্ড বৈশিষ্ট্য হিসাবে প্রেরিত আলোকসজ্জা এবং প্রতিফলিত আলোকসজ্জা সিস্টেমে অ্যাপারচার ডায়াফ্রাম।
● দ্রুত-রিলিজ সিস্টেম, যা দীর্ঘ-স্ট্রোক পরিমাপের ক্ষেত্রে বিশেষভাবে উপযোগী।
● কলামের উভয় পাশে বড় আকারের গ্রিপ সহ ফাইন/কোর্স মুভমেন্ট হ্যান্ডেল ব্যবহার করে ফোকাস করুন এবং পরিমাপ করুন।
● শূন্য-সেট সুইচ (X- এবং Y-অক্ষ) স্টেজের ফিড হ্যান্ডেলের কাছেও অবস্থিত।
● একটি ভিশন পরিমাপ সিস্টেমে আপগ্রেড করার জন্য ভিশন ইউনিটের সাথে উপলব্ধ।
অ্যাপ্লিকেশন:
এটি যান্ত্রিক, মিটার, ইলেকট্রনিক এবং হালকা শিল্পে ব্যাপকভাবে ব্যবহৃত হয়; বিশ্ববিদ্যালয়, ইনস্টিটিউট এবং মেট্রোলজি বিভাগ। ডিজিটাল টুলমেকার মাইক্রোস্কোপ বিভিন্ন জটিল ওয়ার্কপিসের কনট্যুর ডাইমেনশন এবং পৃষ্ঠের আকার সনাক্ত করতে পারে, যেমন টেমপ্লেট, পাঞ্চিং টুকরা, ক্যাম, থ্রেড, গিয়ার, মোল্ডিং মিলিং কাটার।
স্পেসিফিকেশন:
| মাইক্রোস্কোপ মডেল |
STM-2015M |
STM-3020M |
| কোড # |
532-180 |
532-190 |
| X/Y-অক্ষ ভ্রমণ |
200x150mm |
300x200mm |
| স্কেল রেজোলিউশন |
0.0001mm |
| 20ºC-এ XY স্টেজ পরিমাপের নির্ভুলতা। |
(2+L/200) μm L: পরিমাপের দৈর্ঘ্য |
| পর্যবেক্ষণ চিত্র |
প্রত্যক্ষ চিত্র (ইরেক্ট ইমেজ উপলব্ধ) |
| আইপিস টিউব |
দ্বিনেত্র আইপিস: WF10/20 |
| উদ্দেশ্যমূলক লেন্স |
স্ট্যান্ডার্ড ডেলিভারি: 5x ,10X, 20X, 50x; ঐচ্ছিক: 100x |
| কনট্যুর আলোকসজ্জা |
নিয়মিত LED |
| সারফেস আলোকসজ্জা |
নিয়মিত LED |
| Z অক্ষ ভ্রমণ পরিসীমা |
স্ট্যান্ডার্ড ফোকাস ভ্রমণ: 150mm, 200mm ঐচ্ছিক |
| Z অক্ষ ফোকাসিং |
ম্যানুয়াল ফোকাসিং (কোর্স/ফাইন) |
| XY স্টেজ ফ্লোটিং ফাংশন |
দ্রুত রিলিজ প্রক্রিয়া |
| ডিসপ্লে ইউনিট ফাংশন |
শূন্য সেটিং, দিক পরিবর্তন, RS-232 এর মাধ্যমে ডেটা আউটপুট |
| বিদ্যুৎ সরবরাহ |
AC220/50HZ; AC110V/60Hz |
| ঐচ্ছিক জিনিসপত্র |
উচ্চ-নির্ভুলতা রোটারি টেবিল RT4(D:165mm), RT5(262mm) |
|
ডিজিটাল রিডআউট DP400
|
| কুইকমেজারিং পরিমাপ সফ্টওয়্যার QM2.0 |
| CCD অ্যাডাপ্টার এবং CCD ক্যামেরা |
অপটিক্যাল স্পেসিফিকেশন:
|
নাম
|
উদ্দেশ্য |
আইপিস WF10/22 |
| N.A. |
W.D.(মিমি) |
f(মিমি)’ |
R(um) |
±▽p(um) |
বিবর্ধন |
ভিজ্যুয়াল ফিল্ড(মিমি) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
¢4.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100x |
¢2.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200x |
¢1.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500x |
¢0.44 |
| 100x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
¢0.22 |
কালার স্ক্রিন মাল্টিফংশন ডিজিটাল রিডআউট DP400
বৈশিষ্ট্য:
● 5.6〃কালার স্ক্রিন এবং সিল করা সিলিকন টাচ বোতাম, সম্পূর্ণ তথ্য সহ, বন্ধুত্বপূর্ণ অপারেশন, দীর্ঘ ব্যবহার জীবন;
● 100টি স্থায়ী ইমেজ উপাদান সংরক্ষণ করুন, বর্তমান তারিখ সেট এবং সংরক্ষণ করতে পারেন;
● মাল্টি-ফাংশন পরিমাপ: পয়েন্ট, লাইন, বৃত্ত, কোণ, দূরত্ব, আয়তক্ষেত্রাকার, স্ক্রু থ্রেড, উপবৃত্ত, স্লট, রাউন্ডিং, প্রিসেট, নির্মাণ, ইত্যাদি;
● প্রত্যক্ষ বা বিপরীত দিক গণনা ফাংশন, 1/2 মান, মধ্যবিন্দু, অনুমতি ফাংশন, কল ফাংশন, REC(রেকর্ড) ফাংশন, এবং চক্র পরিমাপ;
● বিভাগ এবং লিনিয়ার ক্ষতিপূরণ 3-অক্ষের জন্য উপলব্ধ, পরিমাপের নির্ভুলতা নিশ্চিত করে;
● ফুট সুইচ, প্রিন্টার, অপটিক্যাল এজ ডিটেকশন এবং অন্যান্য একাধিক সহায়ক পরিমাপ সরঞ্জাম সংযোগ করতে পারে;
● পোলার এবং কোঅর্ডিনেট সিস্টেমের সাথে, এবং মিলিমিটার এবং ইঞ্চি প্রদর্শন করতে পারে এবং সহজেই স্থানান্তর করতে পারে;
● স্বাধীন পাসওয়ার্ড অনুমতি ফাংশন সহ, ভুল অপারেশনের মাধ্যমে ডেটা বিচ্যুতির সম্ভাবনা রোধ করতে, এটি পাসওয়ার্ড অনুমতির মাধ্যমে মূল সেটিং পরিবর্তন করতে পারে;
● একাধিক ভাষা সমর্থন করে: চীনা, ইংরেজি এবং অন্যান্য ভাষা।
স্পেসিফিকেশন:
| মডেল |
DP400 |
| কোড# |
510-340 |
| ভাষা |
সরলীকৃত চীনা, জটিল চীনা, পর্তুগিজ, জার্মান এবং ইংরেজি, ইত্যাদি |
| LCD স্ক্রিনের আকার |
115mm×85mm |
| LCD স্ক্রিন রেজোলিউশন |
640*480 |
| ডিজিটাল ডিসপ্লে রেঞ্জ |
8 সংখ্যা(দশমিক বিন্দু সহ) |
| ডিসপ্লে অক্ষ |
3-অক্ষ (X,Y,Z/Q) |
| Z/Q ডিসপ্লে মডেল |
দৈর্ঘ্য বা কোণ |
| কোণ প্রদর্শন মডেল |
ডিগ্রী, মিনিট এবং সেকেন্ড বা ডিগ্রী |
| লিনিয়ার স্কেল সংকেত |
TTL বর্গ-তরঙ্গ বা দুটি 90 ° ফেজ অ্যাঙ্গেল পার্থক্যের AC সাইন ওয়েভ, ড্রাইভ ক্ষমতা 10MA-এর বেশি |
| লিনিয়ার স্কেল রেজোলিউশন |
0.1um,0.2um,0.5um, 1um,2um,5um |
| বড রেট |
4800,9600,14400,19200,38400,57600 |
| ডেটা আউটপুট পোর্ট |
RS232,DB-9 প্যারেন্ট ইন্টারফেস |
| অপারেশন কীবোর্ড |
সিল করা সিলিকন টাচ-টাইপ কীবোর্ড |
| এক্সপেনশন পোর্ট |
ফুট সুইচ, প্রিন্টার, অপটিক্যাল এজ ফাইন্ডার, ইত্যাদি |
| ইনপুট পাওয়ার সাপ্লাই |
AC90V-240V,15W |
| অপারেশন পরিবেশ |
কাজের তাপমাত্রা: 0 ℃～40 ℃；সংগ্রহের তাপমাত্রা:-10 ℃～60℃；আপেক্ষিক আর্দ্রতা:<90%RH |
