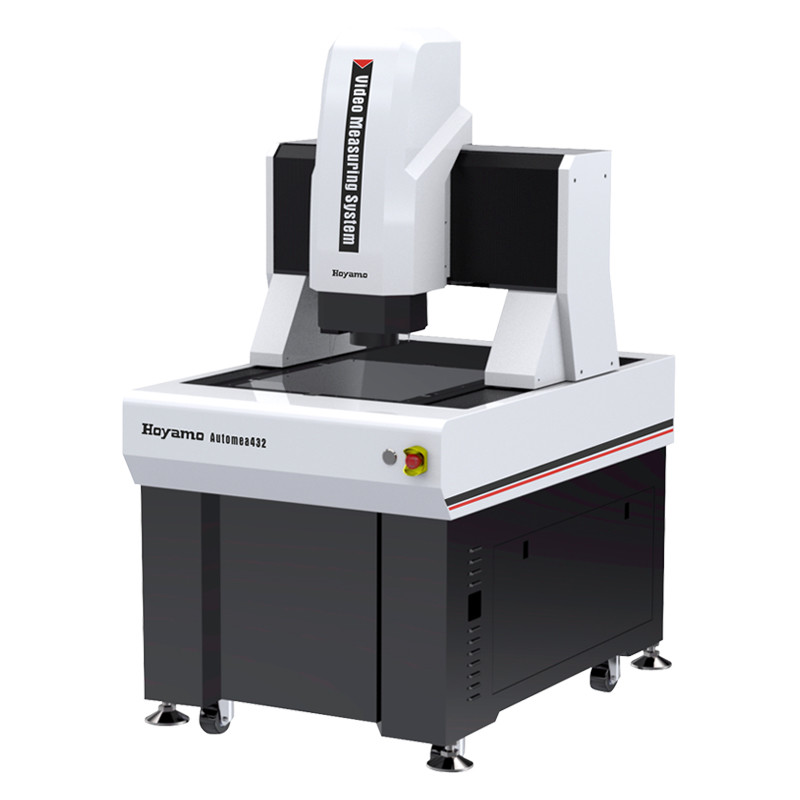

Name: অটোমেটিক মুভিং ব্রিজ ভিশন মেজিং মেশিন 3 ডি ভিশন মেজিং সিস্টেম
Brand: Hoyamo and Sinowon Inc
SKU: অটোমেয়া ৪৩২বি
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

কোড#: 523-220H

X/Y অক্ষ ভ্রমণ: (400*300) মিমি

জেড অক্ষ ভ্রমণ: 200 মিমি

এক্স/ওয়াই/জেড অক্ষ লিনিয়ার স্কেল: রেজোলিউশন: 0.1um

XY অক্ষ নির্ভুলতা: ≤2.5+L/200(um)

Z অক্ষ নির্ভুলতা: ≤5.0+L/200(um)

পুনরাবৃত্তিযোগ্যতা: 2 এম

পরিমাপ সফটওয়্যার: iMeasuring

মাত্রা(WxDxH): (1195*832*1579) মিমি

নেট ওজন: 650 কেজি

বিশেষভাবে তুলে ধরা:

3 ডি মুভিং ব্রিজ ভিশন পরিমাপ মেশিন

অটোমেটিক মুভিং ব্রিজ ভিশন মেজিং মেশিন

স্বয়ংক্রিয় থ্রিডি ভিশন পরিমাপ সিস্টেম

মৌলিক তথ্য

উৎপত্তি স্থল: জিয়াংমেন, চীন

পরিচিতিমুলক নাম: SINOWON

সাক্ষ্যদান: CE/ROHS

মডেল নম্বার: অটোমেয়া ৪৩২বি

নথি: D4 Sinowon AutoMea Series M...a1.pdf

প্রদান

প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ

ডেলিভারি সময়: 30 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি

যোগানের ক্ষমতা: 100 সেট/মাস

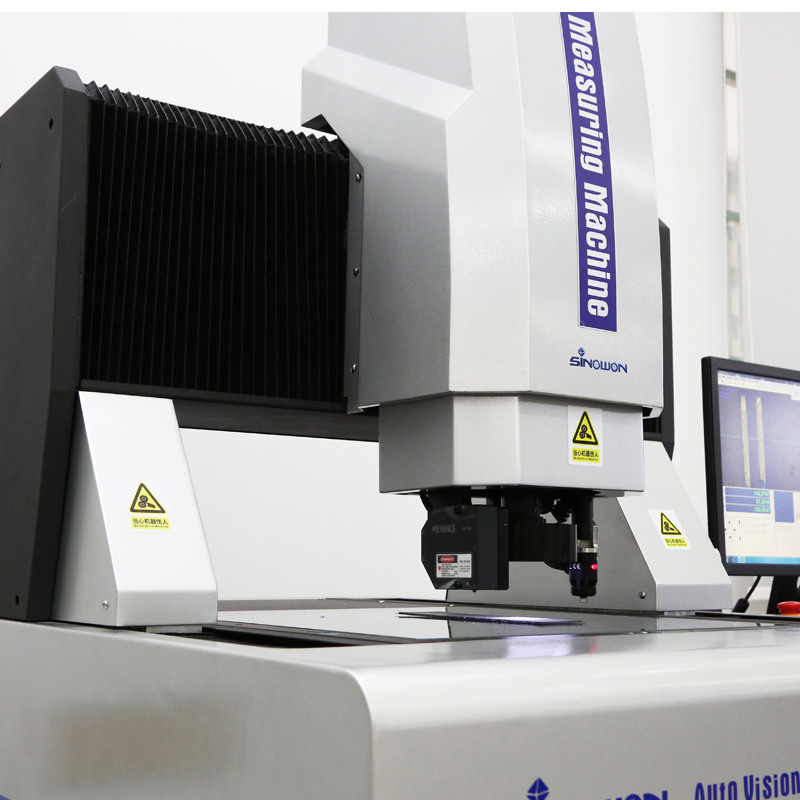

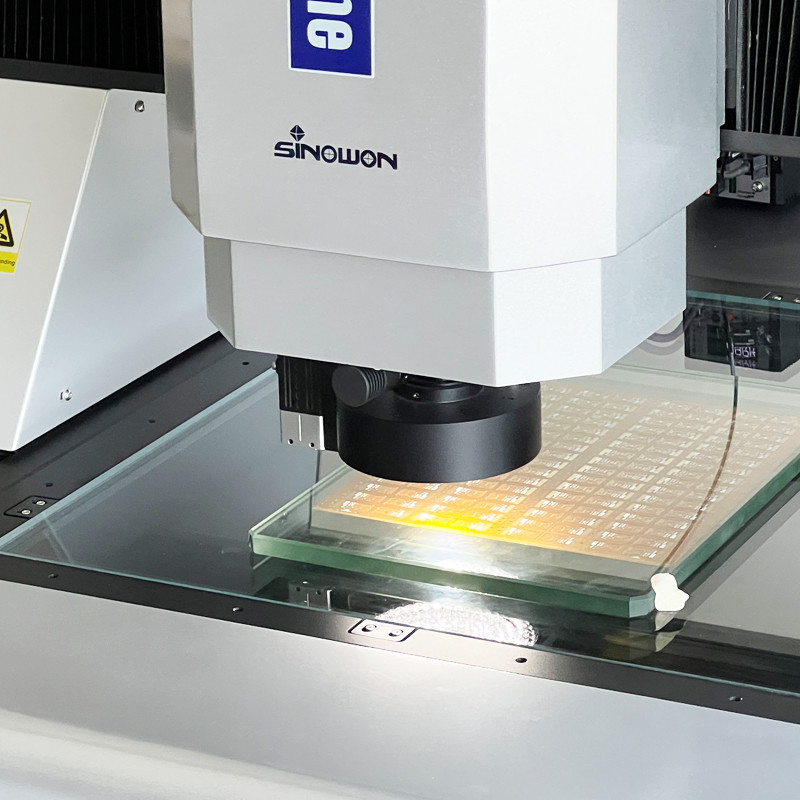

গ্যালারী

অটোমেটিক মুভিং ব্রিজ ভিশন মেজিং মেশিন 3 ডি ভিশন মেজিং সিস্টেম

পণ্যের বর্ণনা

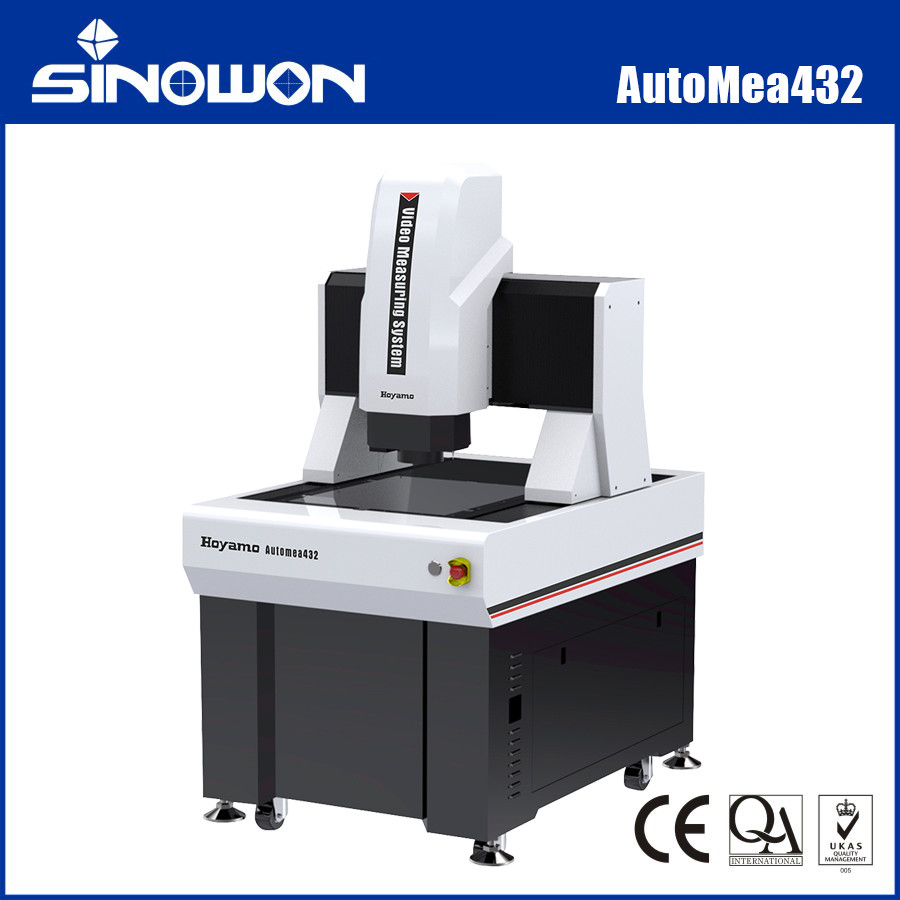

মুভিং ব্রিজ 3D স্বয়ংক্রিয় যোগাযোগ এবং ভিডিও পরিমাপ সিস্টেম Automea432 সিরিজ

অটোমেটিক মুভিং ব্রিজ ভিশন মেজিং মেশিন 3 ডি ভিশন মেজিং সিস্টেম 0

পণ্য পরিচিতি:

Automea হল একটি চলমান সেতু-টাইপ সম্পূর্ণ স্বয়ংক্রিয় দৃষ্টি পরিমাপক যন্ত্র যা উচ্চ-নির্ভুলতা এবং বড় আকারের পরিমাপের জন্য ডিজাইন করা হয়েছে। এটি একটি চলমান সেতু কাঠামো গ্রহণ করে, যেখানে পরিমাপ সঠিকতা এবং স্থিতিশীলতা নিশ্চিত করতে পরিমাপ করা ওয়ার্কপিস স্থির থাকে। এটি ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম, এলসিডি, মহাকাশ এবং বিমান চলাচলের মতো শিল্পে পরিমাপের জন্য উপযুক্ত।

পণ্যের বৈশিষ্ট্যগ:

স্থির workpiece সঙ্গে সেতু কাঠামো চলন্ত;
সম্পূর্ণ স্বয়ংক্রিয় পরিমাপের জন্য চার-অক্ষ CNC সম্পূর্ণ স্বয়ংক্রিয় বন্ধ-লুপ নিয়ন্ত্রণ;
স্থিতিশীলতা এবং নির্ভরযোগ্যতার জন্য মার্বেল বেস এবং ক্রসবিম;
উচ্চ নির্ভুলতা এবং স্থায়িত্বের জন্য 0.5μm উচ্চ-নির্ভুলতা গ্লাস গ্রেটিং শাসক;
যথার্থ রৈখিক গাইড, গ্রাউন্ড বল স্ক্রু, এবং এসি সার্ভো মোটর মেশিনের গতি সিস্টেমের অবস্থান নির্ভুলতার স্থায়িত্ব নিশ্চিত করতে;
স্পষ্ট পর্যবেক্ষণ এবং স্থিতিশীল পরিমাপের প্রয়োজনীয়তা পূরণের জন্য উচ্চ-রেজোলিউশন রঙিন ক্যামেরা;
এক-পিক্সেল ক্রমাঙ্কন সহ সঠিক স্বয়ংক্রিয় জুমিংয়ের জন্য 6.5X হাই-ডেফিনিশন অপটিক্যাল লেন্স;
প্রোগ্রামেবল 5-রিং 8-জোন LED পৃষ্ঠ আলো এবং বুদ্ধিমান 256-স্তরের উজ্জ্বলতা সামঞ্জস্যের জন্য সমান্তরাল LED কনট্যুর লাইট সিস্টেম;
iMeasuring সম্পূর্ণ স্বয়ংক্রিয় চিত্র পরিমাপ সফ্টওয়্যার সহ আসে, শক্তিশালী এবং ব্যবহার করা সহজ;
ঐচ্ছিক কনফিগারেশনের মধ্যে রয়েছে টাচ প্রোব, লেজার প্রোব এবং প্রয়োজনীয়তা অনুযায়ী গ্রাহক কাস্টমাইজেশন।

স্পেসিফিকেশন:

পণ্য		মুভিং ব্রিজ অটোমেটিক ভিডিও মেজারিং সিস্টেম অটোমিea সিরিজ
মডেল		AutoMea432	AutoMea542	AutoMea652	AutoMea862
এক্স/ওয়াই অক্ষ ভ্রমণ		(400*300) মিমি	(500*400) মিমি	(600*500) মিমি	(800*600) মিমি
জেড অক্ষ ভ্রমণ		200 মিমি
X/Y/Z-3 অক্ষ রৈখিক স্কেল		গ্লাস গ্রেটিং রুলার, রেজোলিউশন: 0.5um
গাইডেন্স মোড		যথার্থ রৈখিক গাইড রেল, ডবল স্লাইডার নির্দেশিকা সহ ডুয়াল ট্র্যাক
অপারেশন মোড		জয়স্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম।
নির্ভুলতা*		XY অক্ষ:≤2.5+L/200(um)
		Z অক্ষ:≤5.0+L/200(um)
পুনরাবৃত্তিযোগ্যতা		2um
আলোকসজ্জা সিস্টেম	কনট্যুর	LED সমান্তরাল কনট্যুর আলোকসজ্জা
		0~255 স্টেপলেস সামঞ্জস্যযোগ্য 5-রিং 8-বিভাগ LED পৃষ্ঠের আলোকসজ্জা
	সারফেস
ভিডিও সিস্টেম**		1/2.9”হাই-ডেফিনিশন ডিজিটাল কালার ক্যামেরা
		6.5X ম্যানুয়াল জুম লেন্স; অপটিক্যাল ম্যাগনিফিকেশন: 0.7X-4.5X, ভিডিও ম্যাগনিফিকেশন: 26X~172X (21.5"মনিটর)
পরিমাপ সফ্টওয়্যার		iMeasuring
অপারেটিং সিস্টেম		WIN10/11-32/64 বিট অপারেটিং সিস্টেম সমর্থন করে
ভাষা		ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষা যোগ করা যেতে পারে
কাজের পরিবেশ		তাপমাত্রা 20℃±2℃, তাপমাত্রা পরিবর্তন <1℃/Hr; আর্দ্রতা 30% ~ 80% RH; কম্পন <0.02g's, ≤15Hz।
পাওয়ার সাপ্লাই		220V/50Hz/10A
মাত্রা(WxDxH)		(11958321579) মিমি	(14639401591) মিমি	(156810401591) মিমি	(181811571590) মিমি
প্যাকিং আকার (WxDxH)		(138011701910) মিমি	(169013002000) মিমি	(180014002000) মিমি	(230017002000) মিমি
নেট ওজন		650 কেজি	780 কেজি	1380 কেজি	2000 কেজি

দ্রষ্টব্য:

L পরিমাপ করা হয় দৈর্ঘ্য(মিমি), জেড-অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা ওয়ার্কপিসের পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।

ম্যাগনিফিকেশন আনুমানিক মান, এটি মনিটর এবং রেজোলিউশনের মাত্রার সাথে সম্পর্কিত।

দৃশ্যের ক্ষেত্র(মিমি) = (তির্যক*অনুভূমিক*উল্লম্ব)

পণ্য কনফিগারেশন মডেল বিবরণ (AutoMea432 এর উদাহরণ):

পণ্য বিভাগ	2.5D	3D	2.5D	3D
পণ্য	2.5D স্বয়ংক্রিয় ভিডিও পরিমাপ সিস্টেম	3D স্বয়ংক্রিয় যোগাযোগ এবং ভিডিও পরিমাপ সিস্টেম	2.5D স্বয়ংক্রিয় লেজার-স্ক্যান এবং ভিডিও পরিমাপ সিস্টেম	3D স্বয়ংক্রিয় মাল্টিসেন্সরি পরিমাপ যন্ত্র
মডেল	Automea432A	Automea432B	Automea432C	Automea432D
টাইপ	ক	খ	গ	ডি
তাৎপর্য	অপটিক্যাল জুম-লেন্স সেন্সর	জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর	জুম-লেন্স সেন্সর এবং লেজার সেন্সর	জুম-লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর
যোগাযোগ অনুসন্ধান	ছাড়া	MCP-কিট ১	ছাড়া	MCP-কিট ১
লেজার মডিউল	ছাড়া	ছাড়া	ওমরন লেজার	ওমরন লেজার
সফটওয়্যার সংস্করণ	iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1

চলন্ত সেতু স্বয়ংক্রিয় ভিডিও পরিমাপ সিস্টেম মডেল এবং বিশেষ উল্লেখ:

মডেল	কোড#	মডেল	কোড#	মডেল	কোড#	মডেল	কোড#
Automea432A	523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L
Automea432B	523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L
Automea432C	523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L
Automea432D	523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L
মডেল	কোড#	মডেল	কোড#	মডেল	কোড#	মডেল	কোড#
Automea1082A	523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q
Automea1082B	523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q
Automea1082C	523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q
Automea1082D	523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q
মডেল	কোড#	মডেল	কোড#	মডেল	কোড#	মডেল	কোড#
Automea26162A	523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R

মুভিং ব্রিজ স্বয়ংক্রিয় ভিডিও মেজারিং সিস্টেম মেজারমেন্ট স্পেস গাইড টেবিল:

ভ্রমণ	মডেল	নির্ভুলতা		এক্স অক্ষ ভ্রমণ মিমি	ওয়াই অক্ষ ভ্রমণ মিমি	জেড এক্সিস স্ট্যান্ডার্ড ট্রাভেল মিমি	Z অক্ষ সর্বাধিক কাস্টম ভ্রমণ মিমি
ভ্রমণ	মডেল	E1x,y	E1z	এক্স অক্ষ ভ্রমণ মিমি	ওয়াই অক্ষ ভ্রমণ মিমি	জেড এক্সিস স্ট্যান্ডার্ড ট্রাভেল মিমি	Z অক্ষ সর্বাধিক কাস্টম ভ্রমণ মিমি
400X300X200	Automea432	2.5+L/200	5.0+L/200	300	400	200	400
500X400X200	Automea542			400	500	200	400
600X500X200	Automea652			500	600	200	400
800X600X200	Automea862			600	800	200	400
1000X800X200	Automea1082	3.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	Automea12102	3.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	Automea15122	4.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	Automea18122	4.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	Automea20152	5.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	Automea26162	5.0+L/200	5.0+L/200	1600	2600	200	200

অন্যান্য ভ্রমণ স্পেসিফিকেশন গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে.
