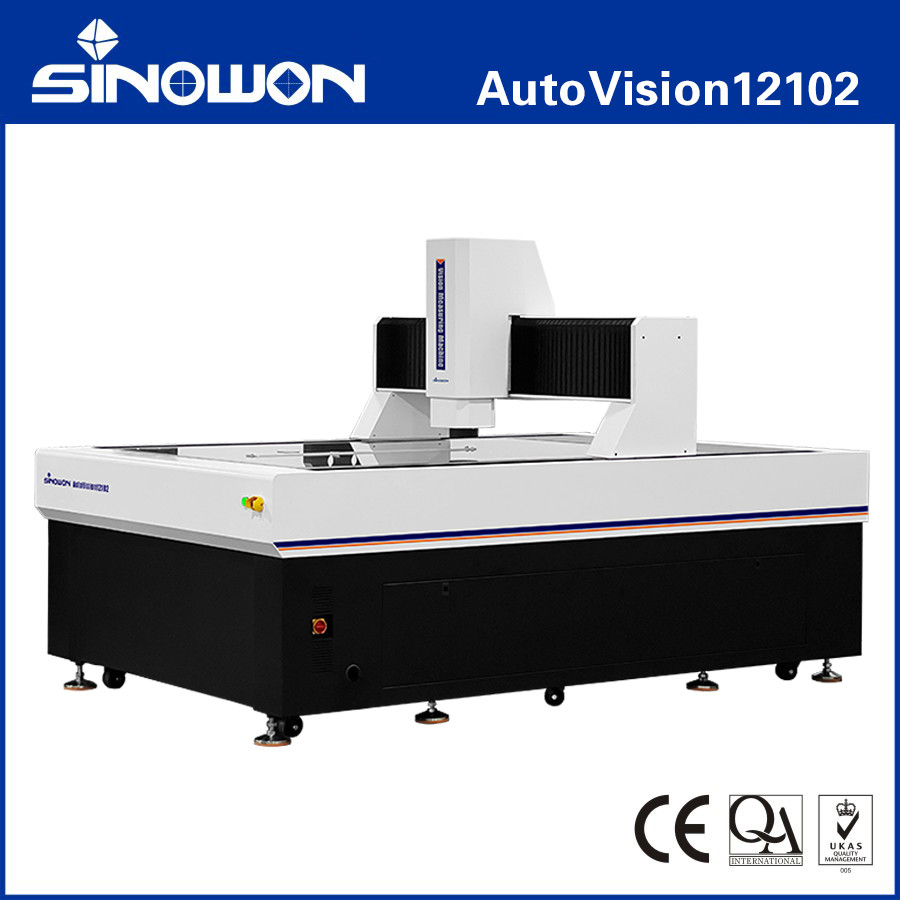

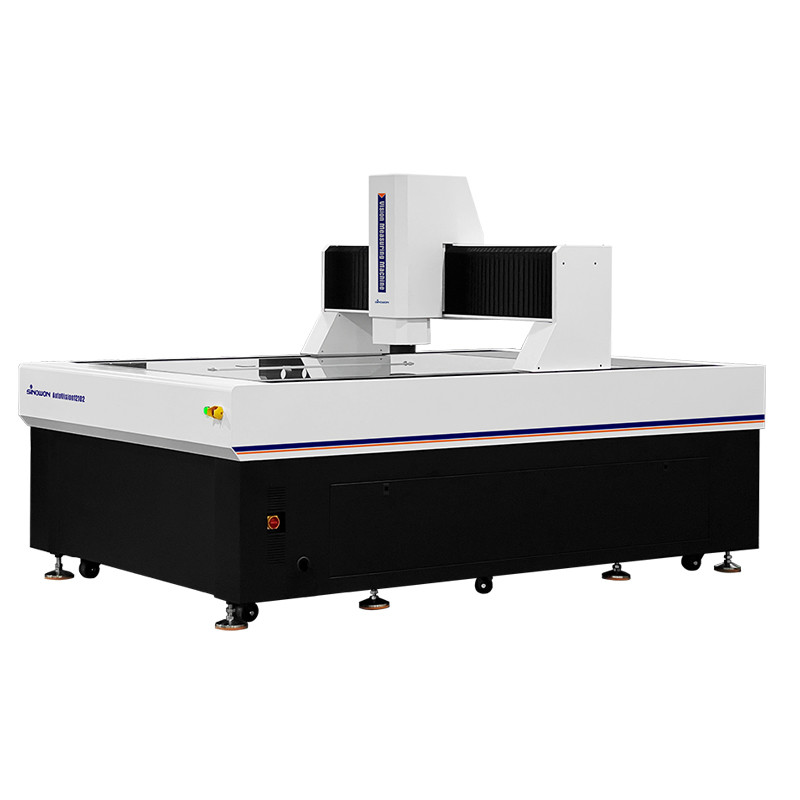

উচ্চ নির্ভুলতা বড় ভ্রমণ 3 ডি অটোমেটিক যোগাযোগ ও দৃষ্টি পরিমাপ মেশিন অটোভিজন ১২১০২ সিরিজ
পণ্যের ভূমিকা:
অটোভিজন একটি উচ্চ নির্ভুলতা চলমান সেতু স্বয়ংক্রিয় দৃষ্টি পরিমাপ যন্ত্র উচ্চ নির্ভুলতা এবং বড় আকারের পরিমাপ জন্য ডিজাইন করা হয়।কাজ টুকরা স্থির পরিমাপ, পরিমাপ নির্ভুলতা এবং স্থিতিশীলতা গ্যারান্টি, ইলেকট্রনিক্স শিল্প, চিকিৎসা যন্ত্রপাতি এবং যন্ত্রপাতি, LCD এবং মহাকাশ এবং অন্যান্য শিল্পের পরিমাপ জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্যসি:
- চলন্ত ব্রিজ টাইপ কাঠামো, পরিমাপ workpiece স্থায়ী হয়;
- চার অক্ষের সিএনসি সম্পূর্ণ স্বয়ংক্রিয় ক্লোজ লুপ নিয়ন্ত্রণ, স্বয়ংক্রিয় পরিমাপ
- ভারতীয় মার্বেল বেস এবং স্তম্ভ, ভাল স্থিতিশীলতা;
- আমদানি করা আরএসএফ লিনিয়ার স্কেল, রেজোলিউশন 0.1um, গ্রাইন্ডিং বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে;
- পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের চাহিদা পূরণের জন্য আমদানি করা এইচডি রঙিন ক্যামেরা;
- 8.৩x উচ্চ রেজোলিউশনের মোটরাইজড কোএক্সিয়াল জুম লেন্স, সঠিক দ্বিগুণ এবং শুধুমাত্র এক বার পিক্সেল সংশোধন প্রয়োজন;

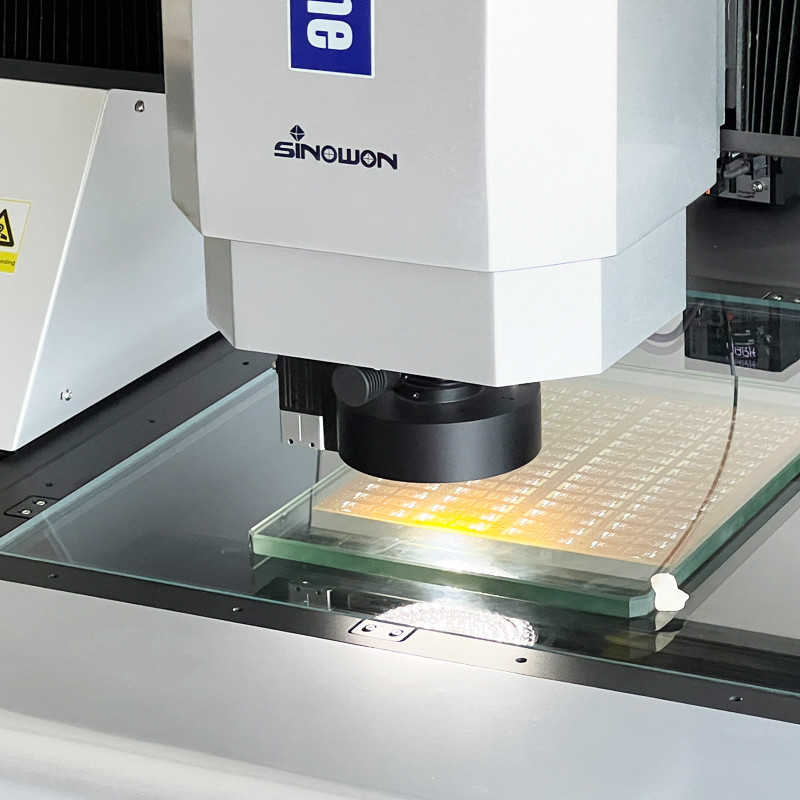

- প্রোগ্রামযোগ্য পৃষ্ঠের ৫ রিং ৮ ডিভিশন LED কোল্ড ইলুমিনিটেশন এবং কনট্যুর LED সমান্তরাল ইলুমিনিটেশন এবং অন্তর্নির্মিত বুদ্ধিমান আলোর সমন্বয়এটি স্বয়ংক্রিয়ভাবে 8-বিভাগে উজ্জ্বলতা নিয়ন্ত্রণ করতে পারেন;
- গুণমান নিয়ন্ত্রণের জন্য শক্তিশালী ফাংশন এবং সহজ অপারেশন iMeasuring সফটওয়্যার;

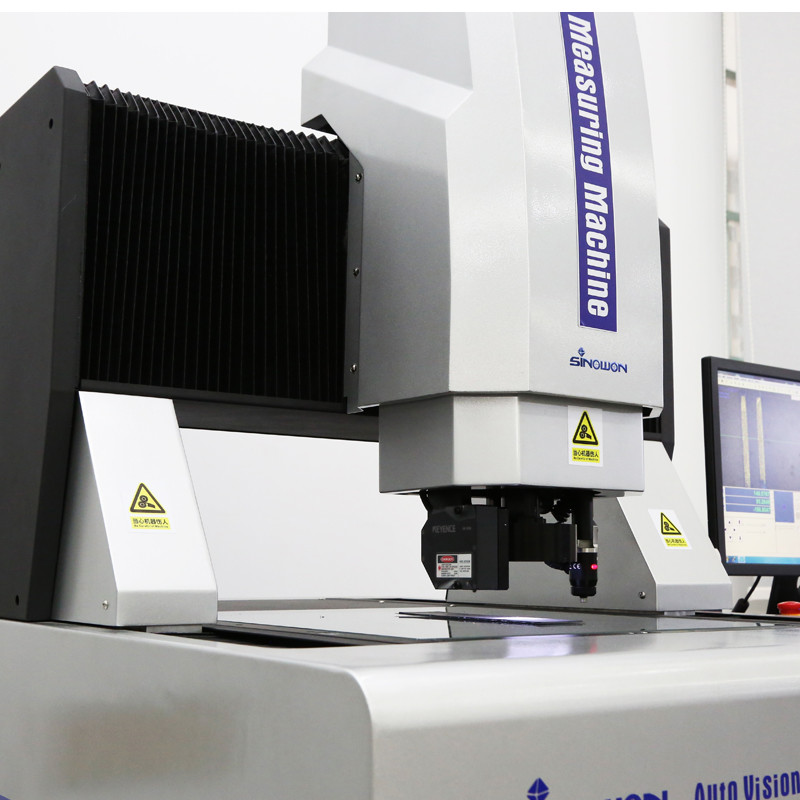

- ঐচ্ছিক এমসিপি প্রোব এবং লেজার সেন্সর মডিউল। মেশিনগুলি গ্রাহকদের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায়।
স্পেসিফিকেশনঃ
| পণ্য |
উচ্চ নির্ভুলতা বড় ভ্রমণ স্বয়ংক্রিয় দৃষ্টি মেশিন অটোভিশন সিরিজ |
| মডেল |
অটোভিজন ১০৮২ |
অটোভিজন ১২১০২ |
অটোভিজন ১৫১২২ |
অটোভিজন ১৮১২২ |
| এক্স/ওয়াই অক্ষ ভ্রমণ (মিমি) |
১০০০*৮০০ |
১২০০*১০০০ |
1500*1200 |
১৮০০*১২০০ |
| Z অক্ষ ভ্রমণ (মিমি) |
200 |
| এক্স/ওয়াই/জেড অক্ষ লিনিয়ার স্কেল (এমএম) |
ইউরোপীয় লিনিয়ার স্কেল রেজোলিউশনঃ 0.1um |
| গাইডেন্স মোড |
P-Class Precision লিনিয়ার গাইড, ডাবল ট্র্যাক ডাবল স্লাইডার গাইড |
| অপারেশন মোড |

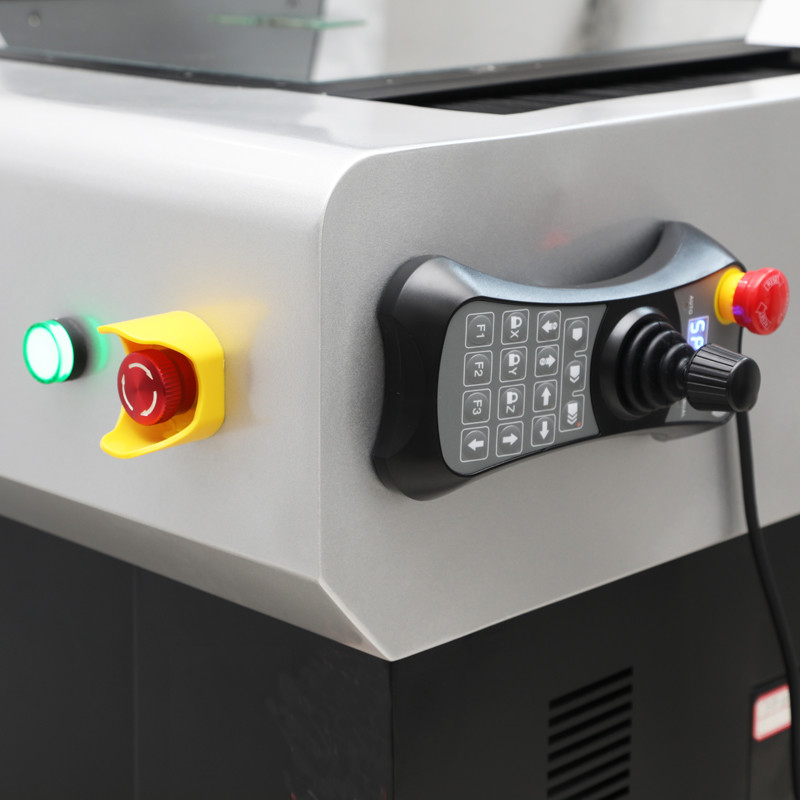

জয়েস্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম |
| সঠিকতা* (ম) |
এক্সওয়াই অক্ষঃ≤3.5+এল/200 |
| Z অক্ষঃ≤5.0+L/200 |
| পুনরাবৃত্তিযোগ্যতা (এম) |
২ মিমি |
|
আলোকসজ্জা
সিস্টেম
|
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| 0~255 স্টেপলেস নিয়ন্ত্রিত 5-রিং 8-বিভাজনযুক্ত এলইডি পৃষ্ঠ আলোকসজ্জা |
| উপরিভাগ |
| ভিডিও সিস্টেম** |
1/1.8 "হাই ডিফিনিশন ডিজিটাল কালার ক্যামেরা |
|
8.৩ এক্স মোটরযুক্ত জুম লেন্স;
অপটিক্যাল ম্যাগনিফিকেশনঃ ০.৬X-৫.০X;
ভিডিও ম্যাগনিফিকেশনঃ 20X ~ 170X (21 ′′ মনিটর)
|
| পরিমাপ সফটওয়্যার |
iমাপ |
| অপারেটিং সিস্টেম |
সমর্থন WIN10/11-32/64 বিট অপারেটিং সিস্টেম |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষা যোগ করা যেতে পারে |
| কাজের পরিবেশ |
তাপমাত্রা 20°C±2°C, তাপমাত্রা পরিবর্তন<1°C/Hr; আর্দ্রতা 30%~80%RH; কম্পন<0.02g's, ≤15Hz |
| পাওয়ার সাপ্লাই |
AC220V/50Hz; 110V/60Hz |
| মাত্রা ((WxDxH) (মিমি) |
1938*1350*1692 |
২১৭৯*১৬৪৬*১৮৭৪ |
2462*1770*1736 |
2762*1770*1736 |
| প্যাকেজিং আকার ((WxDxH) (মিমি) |
2500*1900*2200 |
২৪২০*২০৬০*২০০০ |
২৭০০*২০৬০*২০০০ |
3000*2060*2000 |
| নেট ওজন (কেজি) |
1500 |
2000 |
2200 |
2500 |
নোটঃ
L হল মাপা দৈর্ঘ্য ((মিমি), Z- অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা workpiece এর পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।
বৃহত্তরীকরণ হল আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।
দৃষ্টি ক্ষেত্র ((মিমি) = (অনুভূমিক*অনুভূমিক*উল্লম্ব)
প্রোডাক্ট কনফিগারেশন মডেল বর্ণনা ((অটোভিশন12102 এর সাথে উদাহরণ):
| প্রোডাক্ট বিভাগ |
2.৫ডি |
থ্রিডি |
2.৫ডি |
থ্রিডি |
| পণ্য |
2.৫ ডি অটোমেটিক ভিশন
পরিমাপ যন্ত্র
|
3 ডি অটোমেটিক যোগাযোগ ও দৃষ্টি পরিমাপ মেশিন |
2.৫ ডি অটোমেটিক লেজার-স্ক্যান এবং ভিশন পরিমাপ মেশিন |
3 ডি অটোমেটিক মাল্টিসেনসর
পরিমাপ যন্ত্র
|
| মডেল |
অটোভিজন ১২১০২এ |
অটোভিজন ১২১০২বি |
অটোভিজন ১২১০২সি |
অটোভিজন ১২১০২ডি |
| প্রকার |
এ |
বি |
সি |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর |
জুম লেন্স সেন্সর এবং লেজার সেন্সর |
জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর |
| যোগাযোগ প্রোব |
ছাড়া |
এমসিপি-কিট১ |
ছাড়া |
এমসিপি-কিট১ |
| লেজার মডিউল |
ছাড়া |
ছাড়া |
ওম্রন লেজার |
ওম্রন লেজার |
| সফটওয়্যার সংস্করণ |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
মুভিং ব্রিজ অটোমেটিক ভিশন মেজিং মেশিন মডেল এবং স্পেসিফিকেশনঃ
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| অটোভিজন ৪৩২এ |
৫২৩-১৮০ খ্রিস্টাব্দ
|
অটোভিজন 542A |
৫২৩-১৮০জে |
অটোভিজন ৬৫২এ |
৫২৩-১৮০ কে |
অটোভিজন৮৬২এ |
৫২৩-১৮০ এল |
| অটোভিজন 432B |
৫২৩-২৮০এইচ |
অটোভিশন ৫৪২বি |
৫২৩-২৮০জে |
অটোভিজন ৬৫২বি |
523-280K |
অটোভিজন৮৬২বি |
৫২৩-২৮০ এল |
| অটোভিজন ৪৩২সি |
৫২৩-৩৮০ এইচ |
অটোভিজন 542C |
৫২৩-৩৮০জে |
অটোভিজন ৬৫২সি |
523-380K |
অটোভিজন৮৬২সি |
৫২৩-৩৮০ এল |
| অটোভিজন ৪৩২ডি |
৫২৩-৪৮০ এইচ |
অটোভিশন ৫৪২ডি |
৫২৩-৪৮০ জ |
অটোভিশন ৬৫২ডি |
৫২৩-৪৮০ কে |
অটোভিজন৮৬২ডি |
৫২৩-৪৮০ এল |
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| অটোভিজন ১০৮২এ |
৫২৩-১৮০ এম |
অটোভিজন ১২১০২এ |
৫২৩-১৮০এন |
অটোভিজন ১৫১২২এ |
৫২৩-১৮০পি |
অটোভিজন ১৮১২২এ |
৫২৩-১৮০কিউ |
| অটোভিজন1082B |
৫২৩-২৮০এম |
অটোভিজন ১২১০২বি |
৫২৩-২৮০এন |
অটোভিজন ১৫১২২বি |
৫২৩-২৮০পি |
অটোভিজন ১৮১২২বি |
৫২৩-২৮০কিউ |
| অটোভিজন ১০৮২সি |
৫২৩-৩৮০এম |
অটোভিজন ১২১০২সি |
৫২৩-৩৮০এন |
অটোভিজন ১৫১২২ সি |
৫২৩-৩৮০পি |
অটোভিজন ১৮১২২সি |
৫২৩-৩৮০কিউ |
| অটোভিজন ১০৮২ডি |
৫২৩-৪৮০এম |
অটোভিজন ১২১০২ডি |
৫২৩-৪৮০এন |
অটোভিজন ১৫১২২ডি |
৫২৩-৪৮০পি |
অটোভিজন ১৮১২২ডি |
৫২৩-৪৮০ কিউ |
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| অটোভিজন ২৬১৬২এ |
৫২৩-১৮০আর |
সিনোভিজন ৩৪২এ |
৫২৮-১৮০ এইচ |
সিনোভিজন ৪৫২এ |
৫২৮-১৮০জে |
সিনোভিজন ৫৬২এ |
৫২৮-১৮০ কে |
| অটোভিজন ২৬১৬২বি |
৫২৩-২৮০আর |
সিনোভিজন ৩৪২বি |
৫২৮-২৮০এইচ |
সিনোভিজন ৪৫২বি |
৫২৮-২৮০জে |
সিনোভিজন ৫৬২বি |
528-280K |
| অটোভিজন ২৬১৬২সি |
৫২৩-৩৮০আর |
সিনোভিজন ৩৪২ সি |
৫২৮-৩৮০ এইচ |
সিনোভিজন ৪৫২ সি |
৫২৮-৩৮০জে |
সিনোভিজন ৫৬২ সি |
528-380K |
| অটোভিজন ২৬১৬২ডি |
৫২৩-৪৮০আর |
সিনোভিজন ৩৪২ডি |
৫২৮-৪৮০ এইচ |
সিনোভিজন ৪৫২ডি |
৫২৮-৪৮০ জ |
সিনোভিজন ৫৬২ডি |
৫২৮-৪৮০ কে |
মুভিং ব্রিজ অটোমেটিক ভিশন পরিমাপ মেশিন পরিমাপ স্পেস গাইড টেবিলঃ
| ভ্রমণ |
মডেল |
সঠিকতা |
এক্স অক্ষ ভ্রমণ মিমি |
Y অক্ষ ভ্রমণ মিমি |
Z অক্ষ স্ট্যান্ডার্ড ট্রাভেল মিমি |
Z অক্ষ সর্বোচ্চ কাস্টম ট্রাভেল মিমি |
| E1x,y |
E1z |
| 300X400X200 |
সিনোভিজন ৩৪২ |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
সিনোভিজন ৪৫২ |
500 |
400 |
200 |
400 |
| ৫০০x৬০০x২০০ |
সিনোভিজন ৫৬২ |
600 |
500 |
200 |
400 |
| ৪০০x৩০০x২০০ |
অটোভিজন 432 |
1.8+L/200 |
4.0+L/200 |
300 |
400 |
200 |
400 |
| 500X400X200 |
অটোভিজন ৫৪২ |
400 |
500 |
200 |
400 |
| 600X500X200 |
অটোভিজন652 |
500 |
600 |
200 |
400 |
| 800X600X200 |
অটোভিজন৮৬২ |
600 |
800 |
200 |
400 |
| 1000X800X200 |
অটোভিজন ১০৮২ |
2.0+L/200 |
5.0+L/200 |
800 |
1000 |
200 |
300 |
| 1200X1000X200 |
অটোভিজন ১২১০২ |
2.5+L/200 |
5.0+L/200 |
1000 |
1200 |
200 |
300 |
| 1500X1200X200 |
অটোভিজন ১৫১২২ |
3.0+L/200 |
5.0+L/200 |
1200 |
1500 |
200 |
300 |
| 1800X1200X200 |
অটোভিজন ১৮১২২ |
3.5+L/200 |
5.0+L/200 |
1200 |
1800 |
200 |
200 |
| 2000X1500X200 |
অটোভিজন ২০১৫২ |
4.0+L/200 |
5.0+L/200 |
1500 |
2000 |
200 |
200 |
| 2600X1600X200 |
অটোভিজন২৬১৬২ |
1600 |
2600 |
200 |
200 |
- গ্রাহকের চাহিদা অনুযায়ী অন্যান্য ভ্রমণ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।
শিল্প প্রয়োগঃ
অপটিক্যাল পরিমাপ মেশিন OMM, এছাড়াও দৃষ্টি পরিমাপ মেশিন এবং অ-যোগাযোগ পরিমাপ মেশিন, দ্বি-মাত্রিক পরিমাপ মেশিন, 2.5-মাত্রিক পরিমাপ মেশিন হিসাবে পরিচিত,আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো উত্পাদন শিল্পের আপগ্রেড সঙ্গে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য যোগাযোগহীন অপটিক্যাল চিত্র পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতা পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল পরিমাপ মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং মেশিন, ইলেকট্রনিক্স, যন্ত্রপাতি, হার্ডওয়্যার,প্লাস্টিক এবং অন্যান্য শিল্পযেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান, মহাকাশ ইত্যাদি, এটি ঐতিহ্যগত ভার্নিয়ার ক্যালিপারের ত্রুটিগুলি অতিক্রম করে,মাইক্রোমিটার, এবং প্রোফাইল প্রজেক্টর, যা একটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ নির্ভরযোগ্যতা পরিমাপ মেশিন অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি একীভূত।
পরিমাপ করা বস্তুটি অপটিক্যাল লুপিং সিস্টেম দ্বারা বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করা হয় এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয়,কন্টুর এবং পৃষ্ঠের আকৃতি, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশের আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে।পরিমাপ তথ্য একটি সম্পূর্ণ প্রকৌশল অঙ্কন হয়ে AUTOCAD মধ্যে আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য ফরম্যাটে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারে আমদানি করা যেতে পারে।
