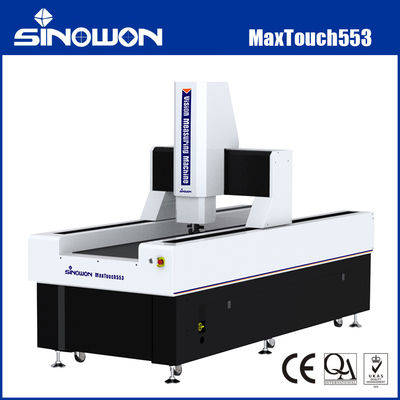

3D কম্পোজিট মাল্টি-প্রোব উচ্চ লোড-বহনকারী স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্রম্যাক্সটাচ553 সিরিজ
পণ্য পরিচিতিগ্রানাইট মোবাইল ব্রিজ কাঠামো, পরিমাপযোগ্য বস্তু স্থির;

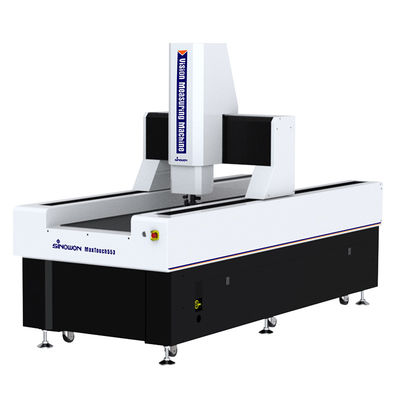

ম্যাক্সটাচ সিরিজ হল একটি মুভিং ব্রিজ-টাইপ সম্পূর্ণ স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্র, যা উচ্চ-নির্ভুলতা এবং বৃহৎ আকারের পরিমাপের জন্য ডিজাইন করা হয়েছে। এটি একটি মোবাইল ব্রিজ-টাইপ কাঠামো গ্রহণ করে, যেখানে পরিমাপকৃত বস্তু স্থির থাকে যা পরিমাপের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে। এটি ইলেকট্রনিক্স, চিকিৎসা ডিভাইস, এলসিডি, মহাকাশ এবং বিমান চলাচলের মতো শিল্পগুলিতে পরিমাপের জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্য:গ্রানাইট মোবাইল ব্রিজ কাঠামো, পরিমাপযোগ্য বস্তু স্থির;
- চার-অক্ষ CNC স্বয়ংক্রিয় ক্লোজড-লুপ নিয়ন্ত্রণ, সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ;
- ভারতীয় গ্রানাইট বেস এবং স্তম্ভ, ভাল স্থিতিশীলতা;
- আমদানি করা RSF লিনিয়ার স্কেল, রেজোলিউশন 0.1um, গ্রাইন্ডিং বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি পরিমাপ পদ্ধতির নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে;
- স্পষ্ট পর্যবেক্ষণ এবং সঠিক পরিমাপের প্রয়োজনীয়তা মেটাতে আমদানি করা এইচডি কালার ক্যামেরা
- 6.5x উচ্চ-রেজোলিউশন মোটরযুক্ত অক্ষীয় জুম লেন্স, সঠিক দ্বিগুণকরণ এবং শুধুমাত্র একবার পিক্সেল সংশোধন প্রয়োজন;
- প্রোগ্রাম-নিয়ন্ত্রিত 5-রিং 8-জোন এলইডি সারফেস লাইট সোর্স, বুদ্ধিমত্তার সাথে 256-স্তরের উজ্জ্বলতা সমন্বয়;
- গুণমান নিয়ন্ত্রণ বাড়ানোর জন্য শক্তিশালী ফাংশন এবং সহজ অপারেশন iMeasuring সফ্টওয়্যার;l
- ঐচ্ছিকভাবে MCP প্রোব এবং লেজার সেন্সর মডিউল। গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী মেশিন কাস্টমাইজ করা যেতে পারে।
- স্পেসিফিকেশন:
পণ্য
| 2.5D উচ্চ লোড-বহনকারী স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্র |
মডেল |
| সঠিকতা |
2.0+L/200 |
3.0+L/200 |
2.5+L/200 |
| (500*500)মিমি |
(500*1600)মিমি |
(1000*1000)মিমি |
Z অক্ষের ভ্রমণ |
| 300মিমি |
X/Y/Z অক্ষের লিনিয়ার স্কেল |
| ওপেন গ্রেটিং রুলার, রেজোলিউশন: 0.1um |
নির্দেশিকা মোড |
| নির্ভুলতা লিনিয়ার গাইড রেল |
অপারেশন মোড |
| জয়স্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম। |
সঠিকতা* |
| XY অক্ষ: ≤3.0+L/200(um) |
Z অক্ষ: ≤4.0+L/200(um) |
|
পুনরাবৃত্তিযোগ্যতা
|
| 5um |
আলো |
|
সিস্টেম
কনট্যুর
|
এলইডি সমান্তরাল কনট্যুর আলোকসজ্জা |
0~255 স্টেপলেস অ্যাডজাস্টেবল 5-রিং 8-ডিভিশন এলইডি সারফেস আলোকসজ্জা |
| সারফেস |
| ভিডিও সিস্টেম** |
| 1/1.8" হাই-ডেফিনেশন ডিজিটাল কালার ক্যামেরা |
6.5X স্বয়ংক্রিয় জুম লেন্স; অপটিক্যাল ম্যাগনিফিকেশন: 0.7X~4.5X, ভিডিও ম্যাগনিফিকেশন: 20X~129X(21.5”মনিটর) |
| পরিমাপ সফ্টওয়্যার |
| iMeasuring |
অপারেটিং সিস্টেম |
| উইন10/11-32/64 বিট অপারেটিং সিস্টেম সমর্থন করে |
ভাষা |
| ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষা যোগ করা যেতে পারে |
কাজের পরিবেশ |
| তাপমাত্রা 20℃±2℃, আর্দ্রতা পরিসীমা |
<2℃/ঘন্টা, আর্দ্রতা 30~80%, কম্পন<0.002g, <15Hzবিদ্যুৎ সরবরাহ |
| AC220V/50Hz; 110V/60Hz |
মাত্রা(WxDxH) |
| (1146*1568*1874)মিমি |
(1146*2759*1874)মিমি |
(1646*2179*1874)মিমি |
মোট/নেট ওজন |
| 2000/1500 কেজি |
2850/2500 কেজি |
নোট: |
নোট: |
L হল পরিমাপকৃত দৈর্ঘ্য(মিমি), Z-অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা ওয়ার্কপিসের পৃষ্ঠের সাথে অত্যন্ত সম্পর্কিত।
ম্যাগনিফিকেশন আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।
ভিউ ফিল্ড(মিমি) = (কর্ণ*অনুভূমিক*উলম্ব)
পণ্য কনফিগারেশন মডেলের বর্ণনা (ম্যাক্সটাচ553 সহ উদাহরণ) :
পণ্যের বিভাগ
| 2.5D |
3D |
পণ্য |
3D |
পণ্য |
| 2.5D উচ্চ লোড-বহনকারী স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্র |
3D উচ্চ লোড-বহনকারী স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্র |
2.5D লেজার উচ্চ লোড-বহনকারী স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্র |
3D কম্পোজিট মাল্টি-প্রোব উচ্চ লোড-বহনকারী স্বয়ংক্রিয় ভিশন পরিমাপক যন্ত্র |
মডেল |
| সঠিকতা |
525-180K |
525-280K |
525-380K |
525-480K |
| A |
B |
C |
D |
গুরুত্ব |
| অপটিক্যাল জুম-লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর |
জুম-লেন্স সেন্সর এবং লেজার সেন্সর |
জুম-লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর |
কন্টাক্ট প্রোব |
| নেই |
ওমরন লেজার |
লেজার মডিউল |
ওমরন লেজার |
লেজার মডিউল |
| নেই |
ওমরন লেজার |
ওমরন লেজার |
সফ্টওয়্যার সংস্করণ |
সফ্টওয়্যার সংস্করণ |
| iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
ভারী-লোড ভিশন পরিমাপক যন্ত্র মডেল এবং স্পেসিফিকেশন: |
মডেল
| সঠিকতা |
ম্যাক্সটাচ553A |
সঠিকতা |
ম্যাক্সটাচ553A |
সঠিকতা |
ম্যাক্সটাচ553A |
| 525-180K |
ম্যাক্সটাচ1653A |
525-180X |
ম্যাক্সটাচ10103A |
525-180N |
ম্যাক্সটাচ553B
|
| 525-280K |
ম্যাক্সটাচ1653B |
525-280X |
ম্যাক্সটাচ10103B |
525-280N |
ম্যাক্সটাচ553C |
| 525-380K |
ম্যাক্সটাচ1653C |
525-380X |
ম্যাক্সটাচ10103C |
525-380N |
ম্যাক্সটাচ553D |
| 525-480K |
ম্যাক্সটাচ1653D |
525-480X |
ম্যাক্সটাচ10103D |
525-480N |
ভারী-লোড ভিশন পরিমাপক যন্ত্র পরিমাপ স্থান গাইড টেবিল: |
ভ্রমণ
| মডেল |
সঠিকতা |
X অক্ষের ভ্রমণ মিমি |
Y অক্ষের ভ্রমণ |
মিমি Z অক্ষের স্ট্যান্ডার্ড |
ভ্রমণ মিমি Z অক্ষের সর্বাধিক কাস্টম ভ্রমণ মিমি |
E1x,y |
| E1z |
500x500x300 |
| ম্যাক্সটাচ553 |
2.0+L/200 |
4.0+L/200 |
1000 |
1600 |
1600 |
400 |
অন্যান্য ভ্রমণের স্পেসিফিকেশন গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
| ম্যাক্সটাচ1653 |
3.0+L/200 |
4.0+L/200 |
1000 |
1600 |
300 |
400 |
অন্যান্য ভ্রমণের স্পেসিফিকেশন গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
| ম্যাক্সটাচ10103 |
2.5+L/200 |
4.0+L/200 |
1000 |
300 |
300 |
400 |
অন্যান্য ভ্রমণের স্পেসিফিকেশন গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
প্রস্তাবিত কম্পিউটার কনফিগারেশন:
ভিশন পরিমাপক যন্ত্রের মূল হল নিয়ন্ত্রণ ব্যবস্থা এবং পরিমাপ সফ্টওয়্যার, এবং কম্পিউটার সিস্টেম সমস্ত ক্রিয়াকলাপের মূল বাহক, যার জন্য উচ্চ স্থিতিশীলতা এবং সামঞ্জস্যের প্রয়োজন। আপনার উদ্বেগগুলি সমাধান করার জন্য উচ্চ-পারফরম্যান্স কম্পিউটার অপটিপ্লেক্স ডেস্কটপ এবং উইন 10/11 আসল অনুমোদিত অপারেটিং সিস্টেম কনফিগার করুন।
সফ্টওয়্যার পরিচিতি:
iMeasuring সফ্টওয়্যার হল একটি পেশাদার মাল্টিসেন্সর পরিমাপ সফ্টওয়্যার যা পরিমাপ এবং সফ্টওয়্যার গবেষণা শিল্পে ডেভেলপারদের দশ বছরের অভিজ্ঞতা সহ একত্রিত হয়েছে। নকশার নীতি হল বন্ধুত্বপূর্ণ অপারেশন, শক্তিশালী ফাংশন, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা, সহজ রক্ষণাবেক্ষণ।
● চমৎকার সফ্টওয়্যার আর্কিটেকচার ডিজাইন এবং সম্পূর্ণরূপে অবজেক্ট-ওরিয়েন্টেড, সফ্টওয়্যার স্থিতিশীল এবং নির্ভরযোগ্য তা নিশ্চিত করতে।
● একাধিক ভাষার সাথে সমর্থন, স্থানীয় গ্রাহকদের জন্য সুবিধাজনক যা ভাষা প্যাক ইনস্টল এবং সফ্টওয়্যার পরিবর্তন করার প্রয়োজন নেই।
● পেশাদার SPC পরিসংখ্যানগত বিশ্লেষণ সফ্টওয়্যার পরিমাপ সফ্টওয়্যারের সাথে সংযুক্ত, যাতে ম্যানুয়াল অপারেশন ছাড়াই ডেটা স্বয়ংক্রিয়ভাবে SPC ডাটাবেসে রপ্তানি করা যায়।
● একই মডেলের সফ্টওয়্যারটি স্থায়ীভাবে বিনামূল্যে আপডেট করা হবে, এটি গ্রাহকদের অন্যান্য সমস্যা কমাতে সাহায্য করতে পারে।
● শক্তিশালী এজ ফাইন্ডার অ্যালগরিদমের সাথে, যা ছায়া বা অন্ধকার চিত্রের প্রান্ত পেতে সাহায্য করতে পারে এবং অত্যন্ত নির্ভুলতা নিশ্চিত করতে পারে।
● সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে লাইন, বৃত্ত, চাপ এবং অন্যান্য উপাদান সনাক্ত করতে এবং পরিমাপ করতে পারে।
● এটি বিভিন্ন উপাদানের উপর ভিত্তি করে এবং অনুবাদ, ঘূর্ণন, নিষ্কাশন, সমন্বয়, সমান্তরাল, উল্লম্ব, মিররিং, প্রতিসাম্য, ছেদ, স্পর্শক ইত্যাদি বহু উপাদান নির্মাণ ফাংশন সরবরাহ করে।
● সফ্টওয়্যারটিতে ব্রেক-পয়েন্ট সেটিং ফাংশন রয়েছে, এটি ম্যানুয়াল পরিমাপ এবং স্বয়ংক্রিয় পরিমাপের মধ্যে বুদ্ধিমানের সাথে পরিবর্তন করা যেতে পারে।
শিল্প অ্যাপ্লিকেশন:
অপটিক্যাল পরিমাপক যন্ত্র OMM, যা ভিশন পরিমাপক যন্ত্র এবং নন-কন্টাক্ট পরিমাপক যন্ত্র, দ্বি-মাত্রিক পরিমাপক যন্ত্র, 2.5-মাত্রিক পরিমাপক যন্ত্র হিসাবেও পরিচিত, আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো-ম্যানুফ্যাকচারিং শিল্পের আপগ্রেডিংয়ের সাথে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য নন-কন্টাক্ট অপটিক্যাল ইমেজ পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতার পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল পরিমাপক যন্ত্রগুলি কোঅর্ডিনেট পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং যন্ত্রপাতি, ইলেকট্রনিক্স, যন্ত্র, হার্ডওয়্যার, প্লাস্টিক এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। যেমন: ছাঁচ, স্ক্রু, ধাতু, জিনিসপত্র, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান চলাচল, মহাকাশ, ইত্যাদি, এটি ঐতিহ্যবাহী ভার্নিয়ার ক্যালিপার, মাইক্রোমিটার এবং প্রোফাইল প্রজেক্টরগুলির ত্রুটিগুলি দূর করে, যা একটি উচ্চ-নির্ভুলতা, উচ্চ-দক্ষতা এবং উচ্চ-নির্ভরযোগ্যতা পরিমাপক যন্ত্র যা অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক এবং কম্পিউটার ইমেজ প্রক্রিয়াকরণ প্রযুক্তিকে একত্রিত করে।
পরিমাপ করার জন্য বস্তুটি অপটিক্যাল ম্যাগনিফিকেশন সিস্টেম দ্বারা বড় করা হয়। CCD ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করার পরে এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়া করা হয়, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশগুলির কনট্যুর এবং পৃষ্ঠের আকার, আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে। মাইক্রো পরিদর্শন এবং গুণমান নিয়ন্ত্রণ। পরিমাপের ডেটা AUTOCAD-এ আমদানি করা যেতে পারে একটি সম্পূর্ণ ইঞ্জিনিয়ারিং অঙ্কন হতে, এবং DXF, IGS এবং অন্যান্য ফর্ম্যাটে নথি তৈরি করা যেতে পারে এবং CPK এবং বিভিন্ন পরিসংখ্যানগত রিপোর্ট তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যানগত বিশ্লেষণ সফ্টওয়্যারেও আমদানি করা যেতে পারে।
