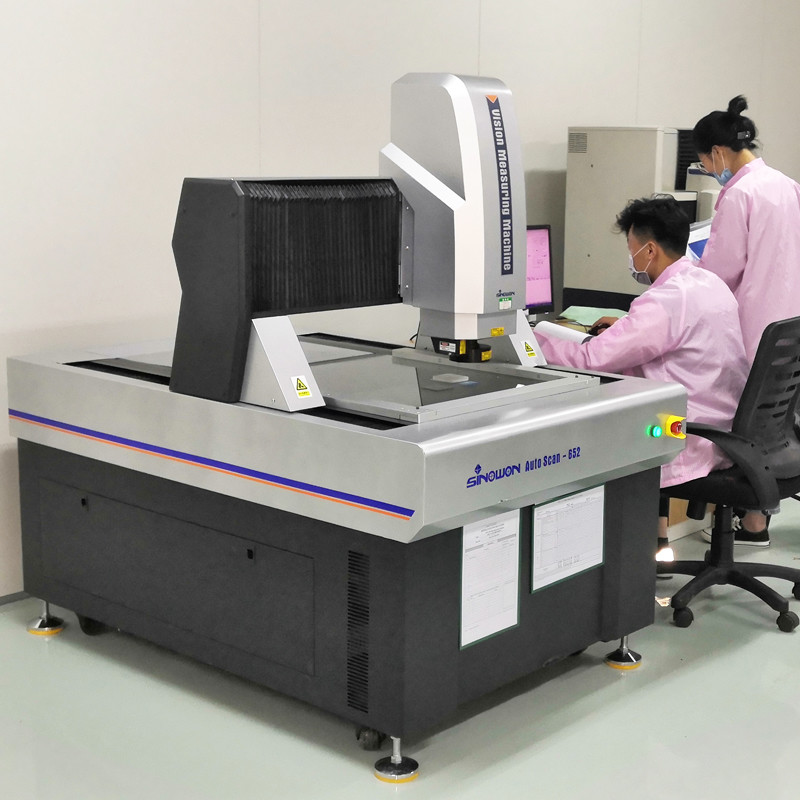

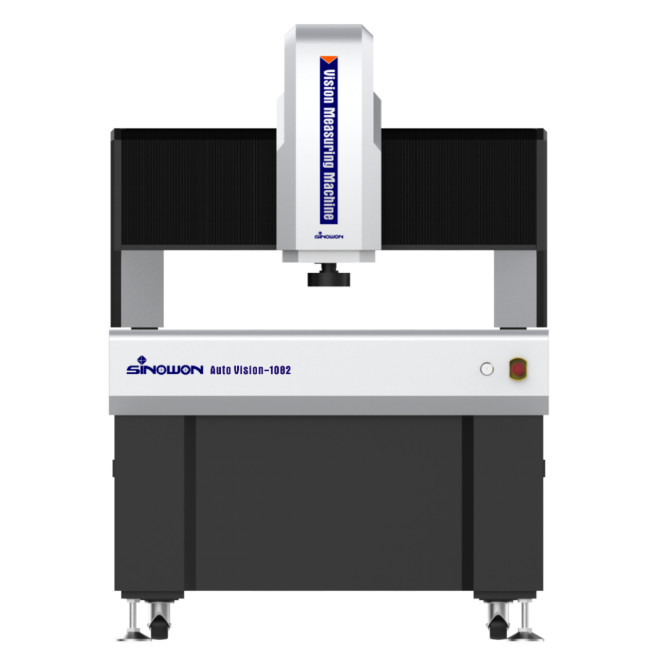

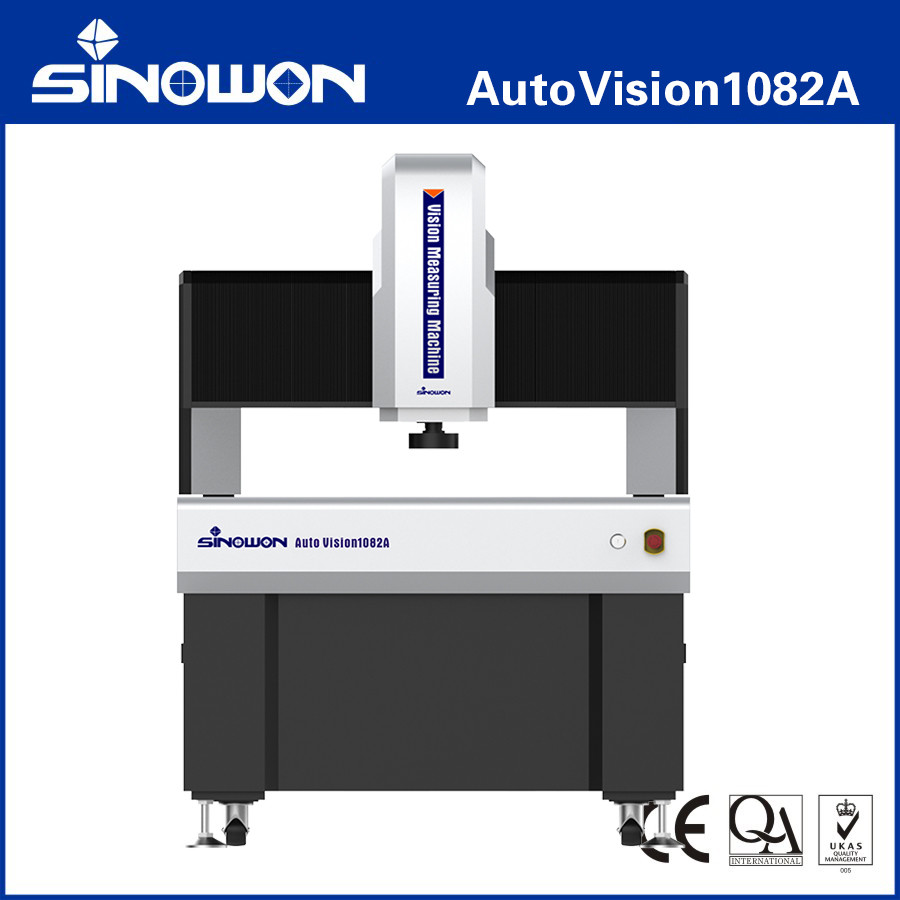

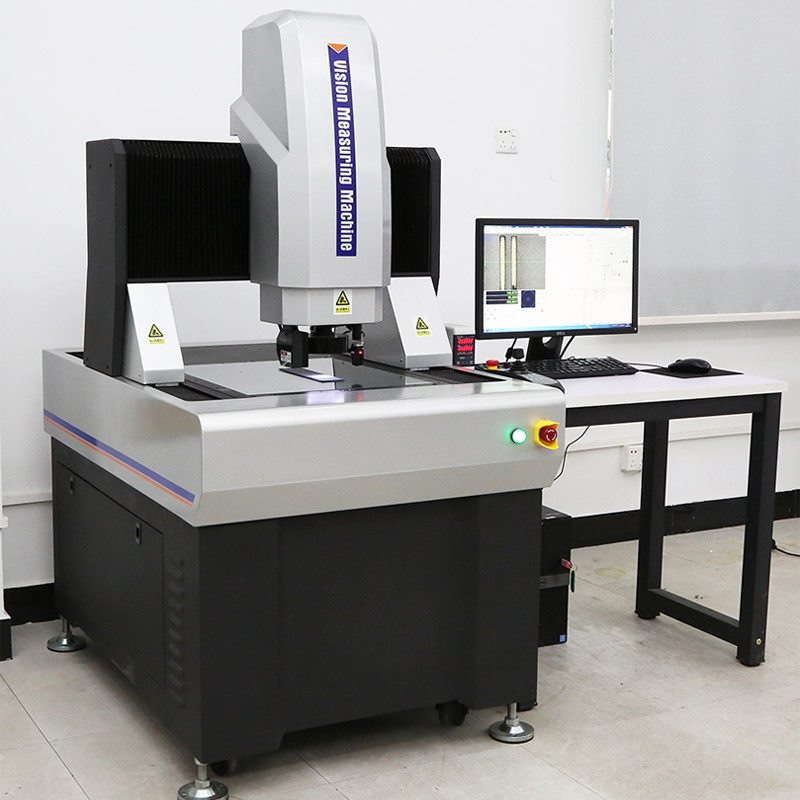

উচ্চ নির্ভুলতা বড় ভ্রমণ স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিনAutoVision1082 সিরিজ
পণ্য পরিচিতি:
অটোভিশন হল একটি উচ্চ নির্ভুলতা মুভিং ব্রিজ স্বয়ংক্রিয় দৃষ্টি পরিমাপক যন্ত্র যা উচ্চ নির্ভুলতা এবং বড় আকারের পরিমাপের জন্য ডিজাইন করা হয়েছে। মোবাইল সেতু কাঠামো ব্যবহার করে, ওয়ার্কপিস স্থির পরিমাপ করা, গ্যারান্টি পরিমাপ নির্ভুলতা এবং স্থায়িত্ব, ইলেকট্রনিক্স শিল্প, চিকিৎসা যন্ত্রপাতি এবং যন্ত্র, এলসিডি এবং মহাকাশ এবং অন্যান্য শিল্পের পরিমাপের জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্যগ:
- চলন্ত সেতু টাইপ গঠন, পরিমাপ ওয়ার্কপিস স্থির;
- ফোর-অক্ষ CNC সম্পূর্ণরূপে স্বয়ংক্রিয় বন্ধ লুপ নিয়ন্ত্রণ, স্বয়ংক্রিয় পরিমাপ;
- ভারতীয় মার্বেল ভিত্তি এবং স্তম্ভ, ভাল স্থিতিশীলতা;
- আমদানি করা RSF রৈখিক স্কেল, রেজোলিউশন হল 0.1um, বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি। গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে;
- পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের প্রয়োজন মেটাতে আমদানি করা এইচডি রঙের ক্যামেরা;
- 8.3x উচ্চ-রেজোলিউশন মোটরচালিত কোক্সিয়াল জুম লেন্স, সঠিক দ্বিগুণ এবং এক বার পিক্সেল সংশোধন প্রয়োজন;

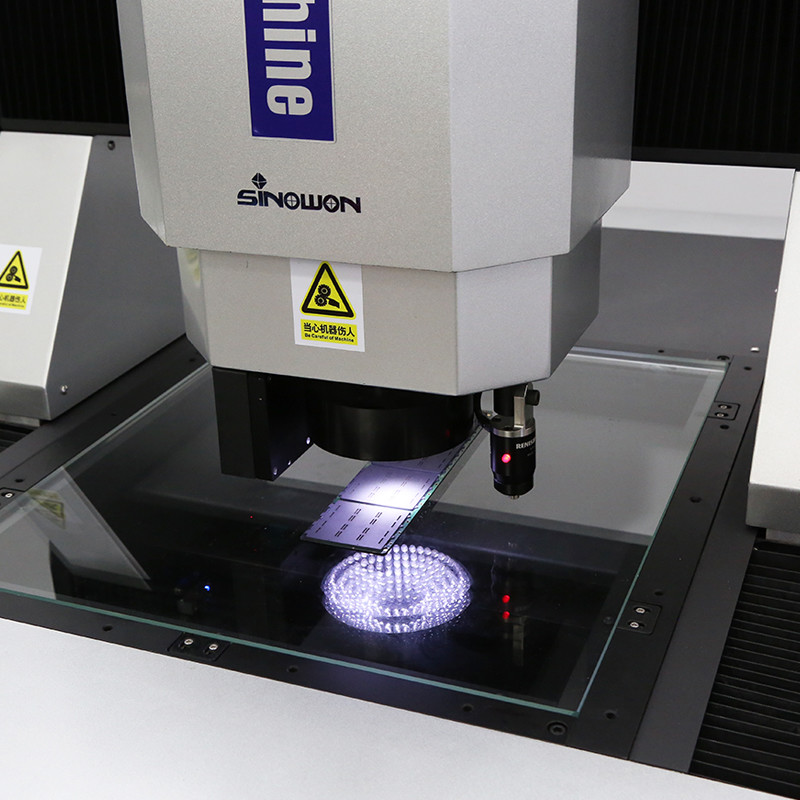

- প্রোগ্রামেবল পৃষ্ঠ 5-রিং 8-বিভাগ LED কোল্ড আলোকসজ্জা এবং কনট্যুর LED সমান্তরাল আলোকসজ্জা এবং অন্তর্নির্মিত বুদ্ধিমান আলো সমন্বয় সহ, এটি স্বয়ংক্রিয়ভাবে 8-বিভাগের উজ্জ্বলতা নিয়ন্ত্রণ করতে পারে;
- শক্তিশালী ফাংশন এবং সহজ অপারেশন iMeasuring সফ্টওয়্যার মান নিয়ন্ত্রণ উন্নত করতে;
- ঐচ্ছিক MCP প্রোব এবং লেজার সেন্সার মডিউল। মেশিন গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যাবে.
স্পেসিফিকেশন:
| পণ্য |
উচ্চ নির্ভুলতা বড় ভ্রমণ স্বয়ংক্রিয় দৃষ্টি মেশিন AutoVision সিরিজ |
| মডেল |
অটোভিশন1082 |
অটোভিশন12102 |
অটোভিশন15122 |
অটোভিশন18122 |
| X/Y অক্ষ ভ্রমণ (মিমি) |
1000*800 |
1200*1000 |
1500*1200 |
1800*1200 |
| জেড অক্ষ ভ্রমণ (মিমি) |
200 |
| X/Y/Z অক্ষ রৈখিক স্কেল (um) |
ইউরোপীয় লিনিয়ার স্কেল রেজোলিউশন: 0.1um |
| গাইডেন্স মোড |
পি-ক্লাস যথার্থ রৈখিক গাইড, ডাবল-ট্র্যাক ডবল স্লাইডার গাইড |
| অপারেশন মোড |
জয়স্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম |
| যথার্থতা* (উম) |
XY অক্ষ:≤3.5+L/200 |
| Z অক্ষ:≤5.0+L/200 |
| পুনরাবৃত্তিযোগ্যতা (উম) |
2um |
|
আলোকসজ্জা
সিস্টেম
|
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| 0~255 স্টেপলেস সামঞ্জস্যযোগ্য 5-রিং 8-বিভাগ LED পৃষ্ঠের আলোকসজ্জা |
| সারফেস |
| ভিডিও সিস্টেম** |
1/1.8" হাই-ডেফিনিশন ডিজিটাল কালার ক্যামেরা |
|
8.3X মোটরাইজড জুম লেন্স;
অপটিক্যাল ম্যাগনিফিকেশন: 0.6X~5.0X;
ভিডিও ম্যাগনিফিকেশন: 20X~170X (21" মনিটর)
|
| পরিমাপ সফ্টওয়্যার |
iMeasuring |
| অপারেটিং সিস্টেম |
WIN10/11-32/64 বিট অপারেটিং সিস্টেম সমর্থন করে |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষা যোগ করা যেতে পারে |
| কাজের পরিবেশ |
তাপমাত্রা 20℃±2℃, তাপমাত্রা পরিবর্তন <1℃/Hr; আর্দ্রতা 30% ~ 80% RH; কম্পন <0.02g's, ≤15Hz |
| পাওয়ার সাপ্লাই |
AC220V/50Hz; 110V/60Hz |
| মাত্রা(WxDxH) (মিমি) |
1938*1350*1692 |
2179*1646*1874 |
2462*1770*1736 |
2762*1770*1736 |
| প্যাকিং আকার (WxDxH) (মিমি) |
2500*1900*2200 |
2420*2060*2000 |
2700*2060*2000 |
3000*2060*2000 |
| নেট ওজন (কেজি) |
1500 |
2000 |
2200 |
2500 |
দ্রষ্টব্য:
L পরিমাপ করা হয় দৈর্ঘ্য(মিমি), জেড-অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা ওয়ার্কপিসের পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।
ম্যাগনিফিকেশন আনুমানিক মান, এটি মনিটর এবং রেজোলিউশনের মাত্রার সাথে সম্পর্কিত।
দৃশ্যের ক্ষেত্র(মিমি) = (তির্যক*অনুভূমিক*উল্লম্ব)
পণ্য কনফিগারেশন মডেল বর্ণনা (অটোভিশন 1082 সহ উদাহরণ):
| পণ্য বিভাগ |
2.5D |
3D |
2.5D |
3D |
| পণ্য |
2.5D স্বয়ংক্রিয় দৃষ্টি
পরিমাপ যন্ত্র
|
3D স্বয়ংক্রিয় যোগাযোগ এবং দৃষ্টি পরিমাপ মেশিন |
2.5D স্বয়ংক্রিয় লেজার-স্ক্যান এবং দৃষ্টি পরিমাপ মেশিন |
3D স্বয়ংক্রিয় মাল্টিসেন্সরি
পরিমাপ যন্ত্র
|
| মডেল |
AutoVision1082A |
AutoVision1082B |
AutoVision1082C |
AutoVision1082D |
| টাইপ |
ক |
খ |
গ |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম-লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর |
জুম-লেন্স সেন্সর এবং লেজার সেন্সর |
জুম-লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর |
| যোগাযোগ অনুসন্ধান |
ছাড়া |
MCP-কিট ১ |
ছাড়া |
MCP-কিট ১ |
| লেজার মডিউল |
ছাড়া |
ছাড়া |
ওমরন লেজার |
ওমরন লেজার |
| সফটওয়্যার সংস্করণ |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
মুভিং ব্রিজ অটোমেটিক ভিশন মেজারিং মেশিনের মডেল এবং স্পেসিফিকেশন:
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| AutoVision432A |
523-180H
|
AutoVision542A |
523-180J |
AutoVision652A |
523-180K |
AutoVision862A |
523-180L |
| AutoVision432B |
523-280H |
AutoVision542B |
523-280J |
AutoVision652B |
523-280K |
AutoVision862B |
523-280L |
| AutoVision432C |
523-380H |
AutoVision542C |
523-380J |
AutoVision652C |
523-380K |
AutoVision862C |
523-380L |
| AutoVision432D |
523-480H |
AutoVision542D |
523-480J |
AutoVision652D |
523-480K |
AutoVision862D |
523-480L |
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| AutoVision1082A |
523-180M |
অটোভিশন12102A |
523-180N |
AutoVision15122A |
523-180P |
AutoVision18122A |
523-180Q |
| AutoVision1082B |
523-280M |
AutoVision12102B |
523-280N |
অটোভিশন15122বি |
523-280P |
অটোভিশন18122বি |
523-280Q |
| AutoVision1082C |
523-380M |
অটোভিশন12102C |
523-380N |
অটোভিশন15122C |
523-380P |
অটোভিশন18122C |
523-380Q |
| AutoVision1082D |
523-480M |
অটোভিশন12102D |
523-480N |
AutoVision15122D |
523-480P |
AutoVision18122D |
523-480Q |
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| AutoVision26162A |
523-180R |
SinoVision342A |
528-180H |
SinoVision452A |
528-180J |
SinoVision562A |
528-180K |
| AutoVision26162B |
523-280R |
SinoVision342B |
528-280H |
SinoVision452B |
528-280J |
SinoVision562B |
528-280K |
| AutoVision26162C |
523-380R |
SinoVision342C |
528-380H |
SinoVision452C |
528-380J |
SinoVision562C |
528-380K |
| AutoVision26162D |
523-480R |
SinoVision342D |
528-480H |
SinoVision452D |
528-480J |
SinoVision562D |
528-480K |
মুভিং ব্রিজ অটোমেটিক ভিশন মেজারিং মেশিন মেজারমেন্ট স্পেস গাইড টেবিল:
| ভ্রমণ |
মডেল |
নির্ভুলতা |
এক্স অক্ষ ভ্রমণ মিমি |
Y Axis Travelmm |
জেড এক্সিস স্ট্যান্ডার্ড ট্রাভেল মিমি |
Z অক্ষ সর্বাধিক কাস্টম ভ্রমণ মিমি |
| E1x,y |
E1z |
| 300X400X200 |
SinoVision342 |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
SinoVision452 |
500 |
400 |
200 |
400 |
| 500X600X200 |
SinoVision562 |
600 |
500 |
200 |
400 |
| 400X300X200 |
অটোভিশন432 |
1.8+L/200 |
4.0+L/200 |
300 |
400 |
200 |
400 |
| 500X400X200 |
অটোভিশন542 |
400 |
500 |
200 |
400 |
| 600X500X200 |
অটোভিশন652 |
500 |
600 |
200 |
400 |
| 800X600X200 |
অটোভিশন862 |
600 |
800 |
200 |
400 |
| 1000X800X200 |
অটোভিশন1082 |
2.0+L/200 |
5.0+L/200 |
800 |
1000 |
200 |
300 |
| 1200X1000X200 |
অটোভিশন12102 |
2.5+L/200 |
5.0+L/200 |
1000 |
1200 |
200 |
300 |
| 1500X1200X200 |
অটোভিশন15122 |
3.0+L/200 |
5.0+L/200 |
1200 |
1500 |
200 |
300 |
| 1800X1200X200 |
অটোভিশন18122 |
3.5+L/200 |
5.0+L/200 |
1200 |
1800 |
200 |
200 |
| 2000X1500X200 |
AutoVision20152 |
4.0+L/200 |
5.0+L/200 |
1500 |
2000 |
200 |
200 |
| 2600X1600X200 |
অটোভিশন26162 |
1600 |
2600 |
200 |
200 |
- অন্যান্য ভ্রমণ স্পেসিফিকেশন গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে.
শিল্প আবেদন:
অপটিক্যাল মেজারিং মেশিন ওএমএম, যা ভিশন মেজারিং মেশিন এবং নন-কন্টাক্ট মেজারিং মেশিন নামেও পরিচিত, দ্বি-মাত্রিক পরিমাপ যন্ত্র, 2.5-মাত্রিক পরিমাপ মেশিন, আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো-উৎপাদন শিল্পের আপগ্রেডের সাথে, এটি দ্রুত পরিমাপের পূর্বনির্ধারণ পদ্ধতি এবং দ্রুত চিত্র পরিমাপের জন্য গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতার পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল মেজারিং মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং যন্ত্রপাতি, ইলেকট্রনিক্স, যন্ত্র, হার্ডওয়্যার, প্লাস্টিক এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। যেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান চলাচল, মহাকাশ, ইত্যাদি, এটি ঐতিহ্যবাহী ভার্নিয়ার ক্যালিপার, মাইক্রোমিটার এবং প্রোফাইল প্রজেক্টরের ত্রুটিগুলি কাটিয়ে উঠতে পারে, যা একটি উচ্চ-নির্ভুলতা, উচ্চ-দক্ষতা এবং উচ্চ-ক্ষমতাসম্পন্ন প্রযুক্তিগত দক্ষতা। যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি।
অপটিক্যাল ম্যাগনিফিকেশন সিস্টেম দ্বারা পরিমাপ করা বস্তুটি বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করার পরে এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াকরণের পরে, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশগুলির কনট্যুর এবং পৃষ্ঠের আকৃতি, আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যায়। মাইক্রো পরিদর্শন এবং মান নিয়ন্ত্রণ। পরিমাপের ডেটা একটি সম্পূর্ণ ইঞ্জিনিয়ারিং অঙ্কন হয়ে উঠতে AUTOCAD-এ আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য বিন্যাসে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারেও আমদানি করা যেতে পারে।
