নোটঃ
"এল" মিলিমিটারে পরিমাপ দৈর্ঘ্য প্রতিনিধিত্ব করে, এবং Z- অক্ষের যান্ত্রিক নির্ভুলতা ফোকাসিং নির্ভুলতা এবং workpiece এর পৃষ্ঠ উপর অত্যন্ত নির্ভরশীল।
বৃহত্তরীকরণ একটি আনুমানিক মান এবং ডিসপ্লে আকার এবং রেজোলিউশনের সাথে ঘনিষ্ঠভাবে সম্পর্কিত।
গ্রাহকরা তাদের চাহিদা অনুযায়ী 0.5X বা 2X সহায়ক লেন্স যুক্ত করতে পারেন।
আইএমএস-২০১০/৫০৪০ হল মার্বেল থেকে তৈরি ওয়ার্কবেঞ্চ, আর আইএমএস-২৫১৫/৩০২০/৪০৩০ হল ধাতু থেকে তৈরি ওয়ার্কবেঞ্চ।
প্রোডাক্ট কনফিগারেশন মডেলের বর্ণনা (আইএমএস-২০১০ এর সাথে উদাহরণ):
| সেন্সর কনফিগারেশন |
2.৫ডি |
থ্রিডি |
2.৫ডি |
থ্রিডি |
| পণ্য |
2.৫ডি ভিজন মেজারি মেশিন |
3 ডি যোগাযোগ এবং দৃষ্টি পরিমাপ মেশিন |
2.৫ ডি সেমি-অটোমেটিক ভিজন মেজিং মেশিন |
3 ডি সেমি-অটোমেটিক যোগাযোগ এবং দৃষ্টি পরিমাপ মেশিন |
| মডেল |
আইএমএস-২০১০এ |
আইএমএস-২০১০বি |
আইএমএস-২০১০সি |

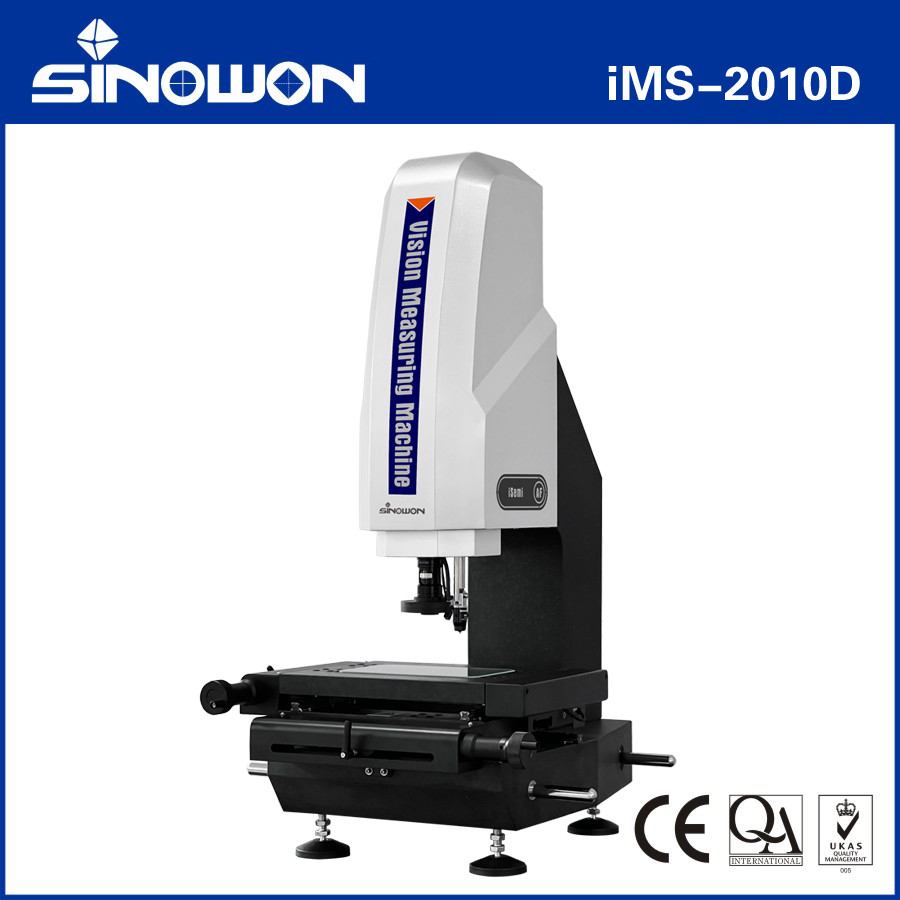

আইএমএস-২০১০ডি |
| প্রকার |
এ |
বি |
সি |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং
যোগাযোগ জোন সেন্সর
|

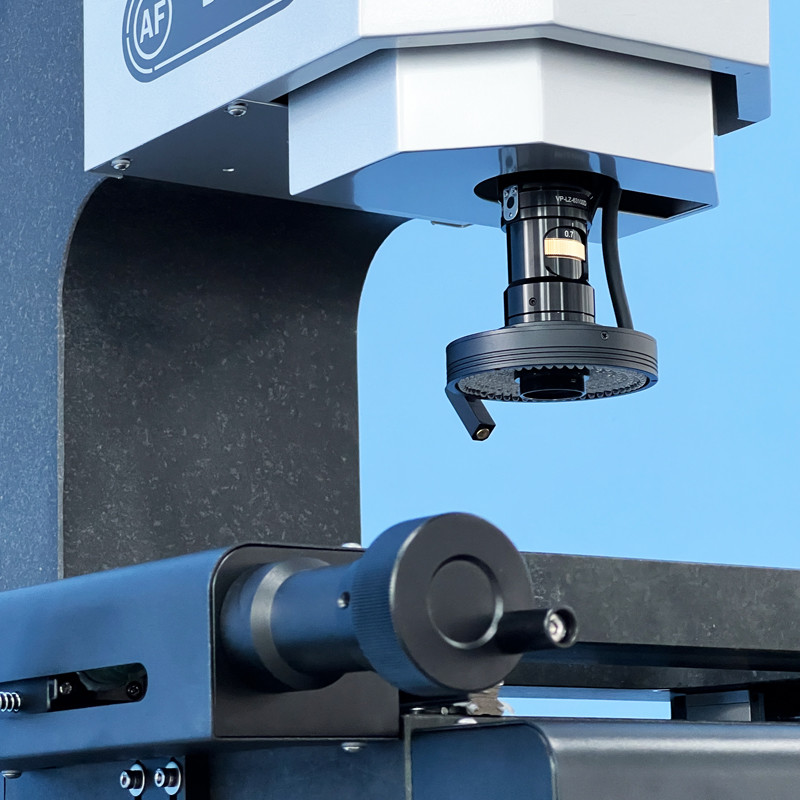

জুম লেন্স সেন্সর এবং Z- অক্ষ অটোফোকাস ফাংশন |
জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং অটোফোকাস ফাংশন |
| Z-অক্ষ অটো ফোকাস |
ছাড়া |
ছাড়া |
সঙ্গে |
সঙ্গে |
| যোগাযোগ প্রোব |
ছাড়া |
সঙ্গে |
ছাড়া |
সঙ্গে |
| সফটওয়্যার |
iMeasuring2.1 |
iMeasuring3.1 |
iMeasuring2.2 |
iMeasuring3.2 |
ম্যানুয়াল ভিশন পরিমাপ মেশিন মডেল এবং স্পেসিফিকেশন:
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| আইএমএস-২০১০এ |
৫২১-১২০ই |
IMS-2515A |
৫২১-১২০এফ |
আইএমএস-৩০২০এ
|
৫২১-১২০জি
|
আইএমএস-৪০৩০এ |
৫২১-১২০এইচ |
আইএমএস-৫০৪০এ |
৫২১-১২০জে |
| আইএমএস-২০১০বি |
৫২১-২২০ই |
আইএমএস-২৫১৫বি |
৫২১-২২০এফ |
আইএমএস-৩০২০বি |
৫২১-২২০জি |
আইএমএস-৪০৩০বি |
৫২১-২২০এইচ |
আইএমএস-৫০৪০বি |
৫২১-২২০জে |
| আইএমএস-২০১০সি |
৫২১-৩২০ই |
IMS-2515C |
৫২১-৩২০এফ |
আইএমএস-৩০২০সি |
৫২১-৩২০জি |
আইএমএস-৪০৩০সি |
৫২১-৩২০এইচ |
আইএমএস-৫০৪০সি |
৫২১-৩২০জে |
| আইএমএস-২০১০ডি |
৫২১-৪২০ই |
আইএমএস-২৫১৫ডি |
৫২১-৪২০ এফ |
আইএমএস-৩০২০ডি |
৫২১-৪২০জি |
IMS-4030D |
৫২১-৪২০এইচ |
আইএমএস-৫০৪০ডি |
৫২১-৪২০জে |
| আইএমএস-৬০৪০এ |
৫২১-১২০ কে |
আইএমএস-৬০৪০বি |
৫২১-২২০ কে |
আইএমএস-৬০৪০সি |
৫২১-৩২০ কে |
আইএমএস-৬০৪০ডি |
৫২১-৪২০ কে |
------ |
------ |
ম্যানুয়াল ভিশন মিজিং মেশিন ভ্রমণ গাইড টেবিলঃ
| ভ্রমণ মিমি |
মডেল |
এক্স অক্ষ ভ্রমণ মিমি |
Y অক্ষ যাত্রা মিমি |
Z অক্ষ স্ট্যান্ডার্ড ভ্রমণ
মিমি
|
Z- অক্ষ সর্বোচ্চ কাস্টমাইজড ভ্রমণ
মিমি
|
| ১০০x১০০x১০০ |
আইএমএস ১০১০ |
100 |
100 |
100 |
------ |
| ২০০x১০০x২০০ |
আইএমএস-২০১০ |
200 |
100 |
200 |
300 |
| 250x150x200 |
আইএমএস-২৫১৫ |
250 |
150 |
200 |
300 |
| 300x200x200 |
আইএমএস-৩০২০ |
300 |
200 |
200 |
400 |
| ৪০০x৩০০x২০০ |
আইএমএস-৪০৩০ |
400 |
300 |
200 |
400 |
| 500x400x200 |
আইএমএস-৫০৪০ |
500 |
400 |
200 |
400 |
| 600x400x200 |
আইএমএস-৬০৪০ |
600 |
400 |
200 |
400 |
- গ্রাহকের চাহিদা অনুযায়ী অন্যান্য ভ্রমণ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।
দৃষ্টি পরিমাপ যন্ত্রকাঠামোগত নকশাঃ
দৃষ্টি পরিমাপ যন্ত্রশিল্প প্রয়োগঃ
অপটিক্যাল পরিমাপ মেশিন OMM, এছাড়াও দৃষ্টি পরিমাপ মেশিন এবং অ-যোগাযোগ পরিমাপ মেশিন, দ্বি-মাত্রিক পরিমাপ মেশিন, 2.5-মাত্রিক পরিমাপ মেশিন হিসাবে পরিচিত,আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো উত্পাদন শিল্পের আপগ্রেড সঙ্গে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য যোগাযোগহীন অপটিক্যাল চিত্র পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতা পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল পরিমাপ মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং মেশিন, ইলেকট্রনিক্স, যন্ত্রপাতি, হার্ডওয়্যার,প্লাস্টিক এবং অন্যান্য শিল্পযেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান, মহাকাশ ইত্যাদি, এটি ঐতিহ্যগত ভার্নিয়ার ক্যালিপারের ত্রুটিগুলি অতিক্রম করে,মাইক্রোমিটার, এবং প্রোফাইল প্রজেক্টর, যা একটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ নির্ভরযোগ্যতা পরিমাপ মেশিন অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি একীভূত।
পরিমাপ করা বস্তুটি অপটিক্যাল লুপিং সিস্টেম দ্বারা বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করা হয় এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয়,কন্টুর এবং পৃষ্ঠের আকৃতি, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশের আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে।পরিমাপ তথ্য একটি সম্পূর্ণ প্রকৌশল অঙ্কন হয়ে AUTOCAD মধ্যে আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য ফরম্যাটে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারে আমদানি করা যেতে পারে।
