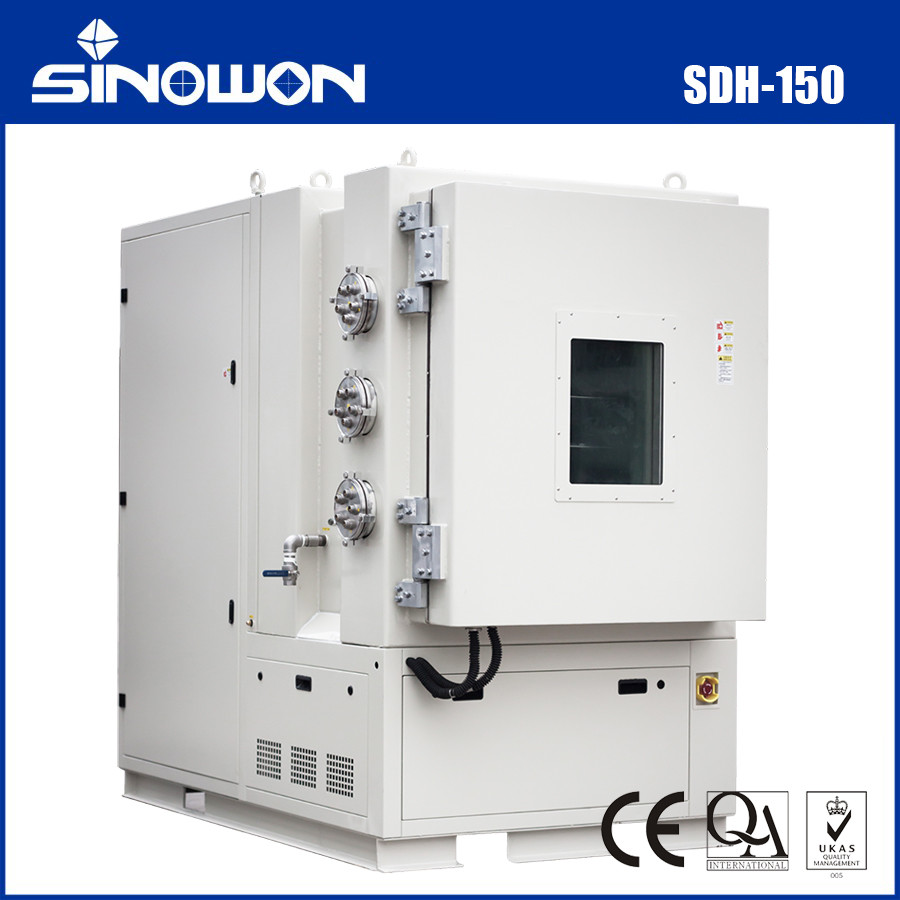

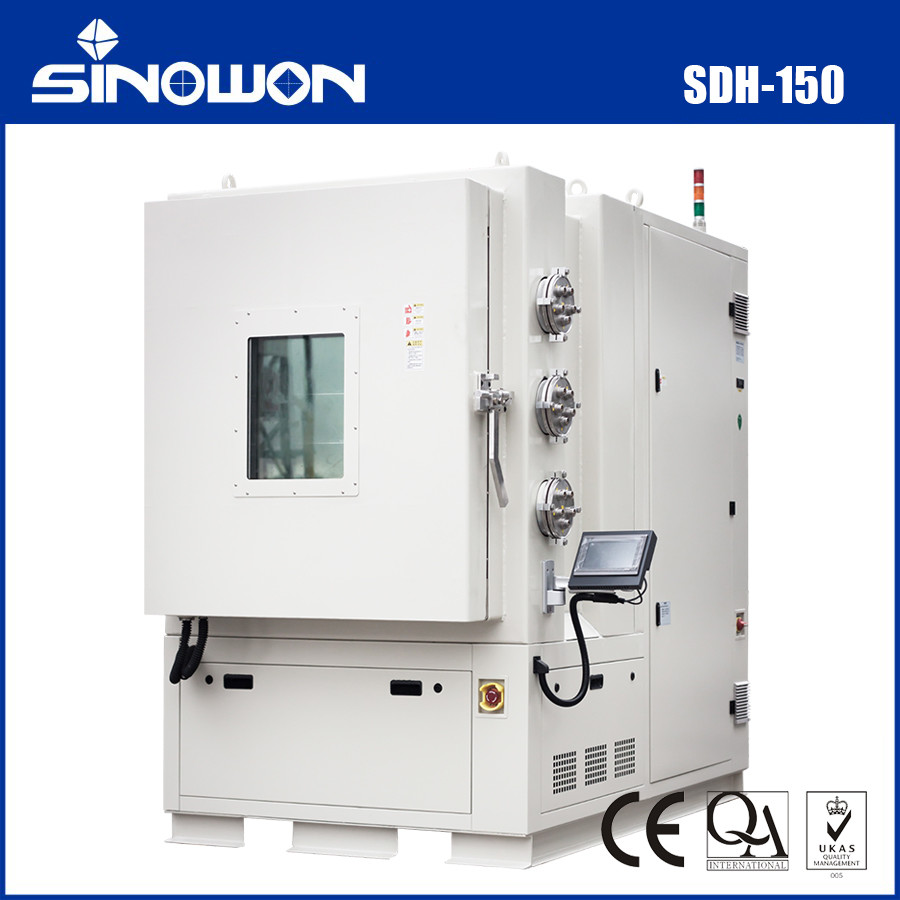

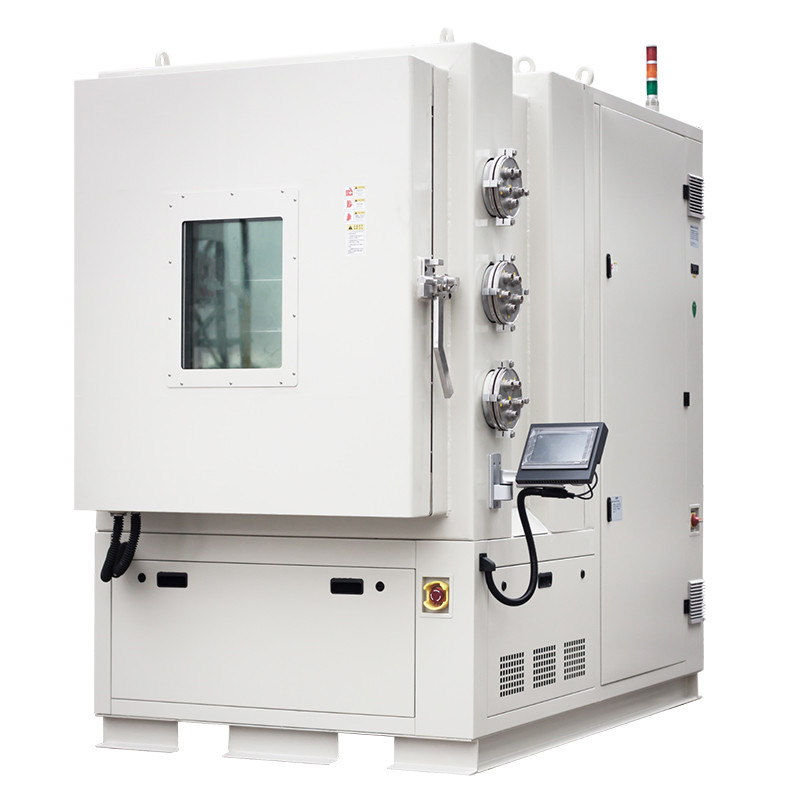

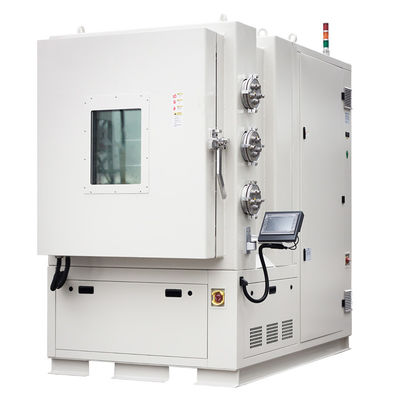

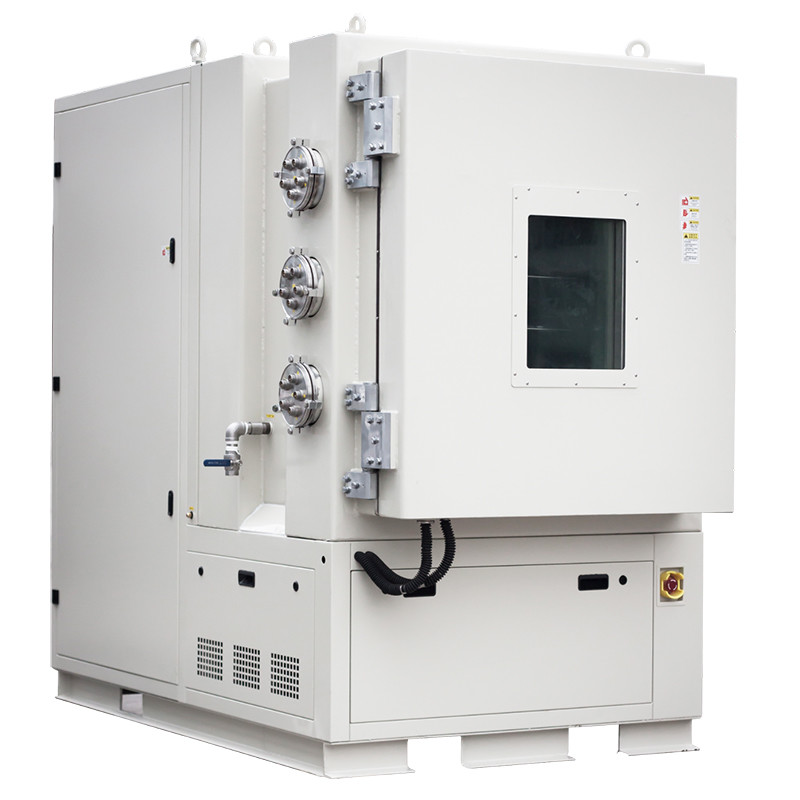

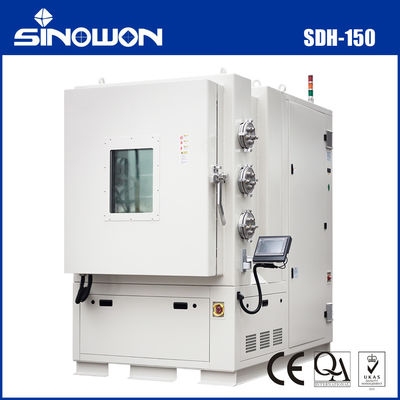

বেঞ্চটপ উচ্চতা টেস্ট চেম্বার 12kW এয়ার কুলড SDH-150

পণ্য

মডেল

উচ্চতা পরীক্ষা চেম্বার

SDH-150L

অভ্যন্তরীণ মাত্রা

বাহ্যিক মাত্রা

W500xH600xD500 মিমি

W1100xH1700xD1600 মিমি

-৪০℃ ～ +১৫০℃

২০ ℃ থেকে +৮৫ ℃ পর্যন্ত তাপমাত্রা বৃদ্ধির হার ≥ ২ ℃/মিনিট, পুরো প্রক্রিয়া জুড়ে গড় অ-রৈখিকতা সহ, যখন আনলোড করা হয়

২০ ℃ থেকে -৫০ ℃ পর্যন্ত শীতলীকরণের হার ≥ ১ ℃/মিনিট, পুরো প্রক্রিয়া জুড়ে গড় অ-রৈখিকতা সহ, যখন আনলোড করা হয়

GB/T2423.1-2001 পরীক্ষা A: নিম্ন তাপমাত্রা পরীক্ষার পদ্ধতি

GB/T2423.2-2001 পরীক্ষা B: উচ্চ তাপমাত্রা পরীক্ষার পদ্ধতি

GB/T2423.21-1991 পরীক্ষা M: নিম্ন চাপ পরীক্ষার পদ্ধতি

GB/T2423.25 পরীক্ষা Z/AM: নিম্ন তাপমাত্রা/নিম্ন চাপ সমন্বিত পরীক্ষা

GB/T2423.26 পরীক্ষা Z/BM: উচ্চ তাপমাত্রা/নিম্ন চাপ সমন্বিত পরীক্ষা

GJB150.3-1986 উচ্চ তাপমাত্রা পরীক্ষার পদ্ধতি

GJB150.4-1986 নিম্ন তাপমাত্রা পরীক্ষার পদ্ধতি

GJB360A পদ্ধতি ১০৫: নিম্ন চাপ পরীক্ষার পদ্ধতি

GJB150.2-86 নিম্ন চাপ (উচ্চতা) পরীক্ষা

GB/T10589-2008 নিম্ন-তাপমাত্রা পরীক্ষার চেম্বারের জন্য প্রযুক্তিগত শর্তাবলী

GB/T11158-2008 উচ্চ-তাপমাত্রা পরীক্ষার চেম্বারের জন্য প্রযুক্তিগত শর্তাবলী

GB/T11159-2008 নিম্ন বায়ু চাপ পরীক্ষার চেম্বারের জন্য প্রযুক্তিগত শর্তাবলী

GB/T5170.2-2008 তাপমাত্রা পরীক্ষার সরঞ্জাম

GB/T5170.10-1996 উচ্চ, নিম্ন তাপমাত্রা এবং নিম্ন চাপ পরীক্ষার সরঞ্জাম

ক) চাপ বহন পদ্ধতি: অভ্যন্তরীণ চাপ বহন

উচ্চ-মানের পুরু স্টেইনলেস-স্টীল প্লেট SUS304 অভ্যন্তরীণ চাপ বাক্স ব্যবহার করে, ভিতরের দেয়ালটি মসৃণ এবং চারপাশে সমতল, কোনো burrs এবং গর্ত নেই, পরিষ্কার করা সহজ, এবং ব্যবহারের সময় জল জমা হবে না

খ) বাইরের দেয়ালের উপাদান: ডবল-পার্শ্বযুক্ত গ্যালভানাইজড ইস্পাত প্লেট, পৃষ্ঠ স্প্রে আবরণ চিকিত্সা

গ) বাক্স নিরোধক উপাদান: কঠিন polyurethane ফেনা ফাইবারগ্লাস (বেধ ৮০ মিমি এর বেশি)

ঘ) দরজার নিরোধক উপাদান: ফাইবারগ্লাস

ঙ) সমস্ত ফাঁক TIG (Tungsten Arc Inert Gas Shielded Welding) নির্বিঘ্ন ওয়েল্ডিং সম্পন্ন করেছে

ম্যানুয়াল স্বয়ংক্রিয় চাপ ত্রাণ (বৃদ্ধি) ডিভাইস দিয়ে সজ্জিত

১) ম্যানুয়াল বল ভালভ, বাক্সের ডান দিকে অবস্থিত (চাপ বৃদ্ধির গতি ম্যানুয়াল খোলার উপর নির্ভর করে)

২) স্বয়ংক্রিয় চাপ ত্রাণ ভালভ: পিছনের ইউনিটের ভিতরে

একক দরজা, ভিতরের প্যানেল স্টেইনলেস স্টীল দিয়ে তৈরি এবং বাইরের প্যানেল স্প্রে লেপা ইস্পাত প্লেট দিয়ে তৈরি।

দরজার উপর উচ্চ লোড-বহন ক্ষমতা এবং অ্যান্টি-কনডেনসেশন তাপ বিতরণ সহ একটি ইনসুলেটেড গ্লাস পর্যবেক্ষণ জানালা।

দরজা ফ্রেম ব্যাকআপ অ্যান্টি কনডেনসেশন বৈদ্যুতিক গরম করার ডিভাইস

ব্র্যাকেট টাইপ টাচ স্ক্রিন কন্ট্রোলার

(প্যানেল ছাড়া)

থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটর দ্বারা চালিত দুটি সেট অক্ষীয় প্রবাহ ফ্যান

একটি বাহ্যিক মোটর এবং ম্যাগনেটো-হাইড্রোডাইনামিক ট্রান্সমিশন ব্যবহার করে, ঘূর্ণায়মান ফ্যান ব্লেডগুলি বাতাসকে নাড়াচাড়া করতে এবং সংবহন তৈরি করতে চালিত হয়

ক) সমস্ত অ্যালুমিনিয়াম থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটর, ১/২HP এর কম নয়, ৩৭০W

খ) অ্যালুমিনিয়াম অক্ষীয় প্রবাহ ফ্যান ব্লেড: বড় ব্যাস ৪০০ মিমি

চৌম্বকীয় তরল সংক্রমণ

ক) চৌম্বকীয় তরল সীল, উচ্চ ভ্যাকুয়াম ০.১Kpa স্তরের বায়ু-আঁটতা

খ) জল শীতলীকরণ পদ্ধতি, ডেডিকেটেড তাপমাত্রা সুরক্ষা দিয়ে সজ্জিত, নির্ভরযোগ্য এবং স্থিতিশীল

বায়ু জোরপূর্বক সঞ্চালন ভারসাম্য তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি

১) প্রধান তাপমাত্রা নিয়ন্ত্রণ: বাক্সের ভিতরের তাপমাত্রা সঠিকভাবে নিয়ন্ত্রণ করুন এবং তাপমাত্রা পরিমাপ প্রোব A-লেভেল উচ্চ-নির্ভুলতাযুক্ত আর্মার্ড প্ল্যাটিনাম প্রতিরোধক গ্রহণ করে

২) স্টুডিও স্বাধীন ওভারটেম্পারেচার সুরক্ষা তাপমাত্রা নিয়ন্ত্রক: তাপমাত্রা প্রোব স্টুডিওর ভিতরে ইনস্টল করা হয়েছে এবং উপরের সীমা সেট করা যেতে পারে। যখন সুরক্ষা ক্রিয়া সক্রিয় হয়, তখন কন্টাক্টর গরম করার টিউবের পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করতে চালিত হয়

৩) গরম করার টিউব চেম্বার ওভারটেম্পারেচার সুরক্ষা: স্বাধীন তাপমাত্রা নিয়ন্ত্রক, তাপমাত্রা প্রোব গরম করার টিউব চেম্বারে ইনস্টল করা হয়েছে, উপরের সীমা সেট করা যেতে পারে,

সুরক্ষা ক্রিয়াকলাপের সময় গরম করার টিউবের পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করতে কন্টাক্টরকে চালান, যাতে অস্বাভাবিক অবস্থার ক্ষেত্রে ফ্যান বন্ধ হওয়া থেকে প্রতিরোধ করা যায়

গরম করার টিউবগুলির দীর্ঘমেয়াদী "শুকনো জ্বলন"

সরাসরি সংযুক্ত এয়ার-কুলড সিঙ্গেল-স্টেজ অয়েল সিল রোটারি ভেন ভ্যাকুয়াম পাম্প

ক) সমন্বিত উচ্চ-মানের তেল কুয়াশা ফিল্টার কার্যকরভাবে জ্বালানী ইনজেকশন এবং ধোঁয়া সমাধান করে, পণ্যের জীবনকাল দীর্ঘায়িত করে।

খ) সিলিং উপাদান ফ্লোরিন রাবার উপাদান দিয়ে তৈরি, যা জারা প্রতিরোধের ব্যবস্থা করে এবং তেল লিক হওয়ার সমস্যা সমাধান করে।

গ) বিভিন্ন গ্রাহকদের ভ্যাকুয়াম প্রয়োজনীয়তা এবং বাষ্প চিকিত্সা ক্ষমতা মেটাতে মাল্টি-স্টেজ গ্যাস টাউন ডিজাইন।

ঘ) জাপানি মরি সেইজি অনুভূমিক মেশিনিং সেন্টার উচ্চ-নির্ভুলতা মেশিনিং পণ্যের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।

ঙ) পাম্প এবং মোটর একটি হিসাবে ডিজাইন করা হয়েছে, হালকা এবং ছোট

ভ্যাকুয়াম জয়েন্ট ভালভ উপাদানগুলি সিস্টেমে উচ্চ-মানের দেশীয় পণ্য দিয়ে তৈরি

ক) সমস্ত স্টেইনলেস স্টীল পাইপলাইন

খ) স্ট্যান্ডার্ড স্টেইনলেস স্টীল KF বাহ্যিক সংযোগ এবং জিনিসপত্র

গ) স্টেইনলেস স্টীল KF ভ্যাকুয়াম ঢেউতোলা নমনীয় পায়ের পাতার মোজাবিশেষ

তাপমাত্রা ভারসাম্য পদ্ধতি: স্ট্যাটিক ব্যালেন্স প্রযুক্তি গ্রহণ করা, অর্থাৎ "গরম করার প্রক্রিয়া ছাড়াই শীতলকরণ" এবং "শীতলকরণ প্রক্রিয়া ছাড়াই গরম করা" এর ভারসাম্য পদ্ধতি, এটি উচ্চ-শক্তির গরম করার বিরুদ্ধে উচ্চ-শক্তির রেফ্রিজারেশনের "ঠান্ডা এবং গরম গতিশীল ভারসাম্য" এর ঐতিহ্যবাহী গতিশীল ভারসাম্য প্রযুক্তি থেকে আলাদা

কৌশল, অর্থাৎ, যখন কম্প্রেসার চালু করতে হবে (সেন্ট্রাল কন্ট্রোলার স্বয়ংক্রিয়ভাবে কর্মক্ষম অবস্থার উপর ভিত্তি করে কম্প্রেসার চালু করতে হবে কিনা তা নির্ধারণ করে)

সেন্ট্রাল কন্ট্রোলার কুলিং ক্ষমতা নিয়ন্ত্রণ করতে বিভিন্ন তাপমাত্রা পয়েন্ট অনুযায়ী রেফ্রিজারেন্ট প্রবাহের হার সমন্বয় করে, নিশ্চিত করে যে সরঞ্জামগুলি সর্বদা তুলনামূলকভাবে কম বিদ্যুত ব্যবহারের অবস্থায় কাজ করে

তাপমাত্রা ভারসাম্য পদ্ধতি: স্ট্যাটিক ব্যালেন্স প্রযুক্তি গ্রহণ করা, অর্থাৎ "গরম করার প্রক্রিয়া ছাড়াই শীতলকরণ" এবং "শীতলকরণ প্রক্রিয়া ছাড়াই গরম করা" এর ভারসাম্য পদ্ধতি, এটি উচ্চ-শক্তির গরম করার বিরুদ্ধে উচ্চ-শক্তির রেফ্রিজারেশনের "ঠান্ডা এবং গরম গতিশীল ভারসাম্য" এর ঐতিহ্যবাহী গতিশীল ভারসাম্য প্রযুক্তি থেকে আলাদা

কৌশল, অর্থাৎ, যখন কম্প্রেসার চালু করতে হবে (সেন্ট্রাল কন্ট্রোলার স্বয়ংক্রিয়ভাবে কর্মক্ষম অবস্থার উপর ভিত্তি করে কম্প্রেসার চালু করতে হবে কিনা তা নির্ধারণ করে)

সেন্ট্রাল কন্ট্রোলার কুলিং ক্ষমতা নিয়ন্ত্রণ করতে বিভিন্ন তাপমাত্রা পয়েন্ট অনুযায়ী রেফ্রিজারেন্ট প্রবাহের হার সমন্বয় করে, নিশ্চিত করে যে সরঞ্জামগুলি সর্বদা তুলনামূলকভাবে কম বিদ্যুত ব্যবহারের অবস্থায় কাজ করে

১ সেট প্রোগ্রামিং কন্ট্রোল সফটওয়্যার সিস্টেম, নিম্নলিখিত প্রধান ফাংশন সহ:

১. তাপমাত্রা এবং আর্দ্রতা বক্ররেখা:

কাগজবিহীন রেকর্ডিং: একটি বিল্ট-ইন রেকর্ডিং প্রোগ্রাম দিয়ে সজ্জিত, কন্ট্রোলারের মেমরি ২৪ ঘন্টা ডেটা সংরক্ষণ করতে পারে এবং ৩০০ দিন ধরে চলতে পারে

সহজেই স্বয়ংক্রিয়ভাবে তাপমাত্রা এবং আর্দ্রতা বক্ররেখা ফাইল তৈরি করতে পারে এবং সেগুলিকে XLS টেবিলে রূপান্তর করতে পারে;

২. নিখুঁত ইন্টারফেস:

বাহ্যিক ইউএসবি পোর্ট: সরাসরি প্রিন্টারের সাথে সংযুক্ত করা যেতে পারে, স্থানীয় ডেটা অনলাইনে মুদ্রণ করতে সক্ষম করে,

একটি ইউএসবি পোর্ট এবং একটি ইউএসবি ফ্ল্যাশ ড্রাইভ ব্যবহার করে ঐতিহাসিক বক্ররেখা এবং অন্যান্য ডেটা রপ্তানি করা সহজ।

বাহ্যিক ল্যান স্ট্যান্ডার্ড নেটওয়ার্ক ইন্টারফেস: ডেডিকেটেড সার্ভার কনফিগারেশনের প্রয়োজন ছাড়াই, এটি সহজেই কোম্পানির কম্পিউটার লোকাল এরিয়া নেটওয়ার্কের সাথে সংযুক্ত করা যেতে পারে। সর্বোচ্চ ১৬টি ডিভাইস সংযুক্ত এবং নিরীক্ষণ করা যেতে পারে, যা এটিকে সুবিধাজনক এবং দ্রুত করে তোলে।

RS-485 বা RS232 স্ট্যান্ডার্ড কমিউনিকেশন ইন্টারফেস দিয়ে সজ্জিত, এটি কম্পিউটারগুলির সাথে অনলাইনে নিয়ন্ত্রিত এবং পরিচালিত হতে পারে সমস্ত চীনা আপার কম্পিউটার সফ্টওয়্যার দিয়ে সজ্জিত এবং যোগাযোগের প্রোটোকল সরবরাহ করে আপার কম্পিউটার অধিগ্রহণ প্রোগ্রাম ব্যবহারকারীর দ্বারা লিখিত, যার মধ্যে তাপমাত্রা সংকেত খোলা, বিভিন্ন অ্যালার্ম এবং সুরক্ষা সংকেত এবং পরীক্ষার বাক্সের ত্রুটি/শাটডাউন স্ট্যাটাস সংকেত অন্তর্ভুক্ত রয়েছে, যাতে রিয়েল-টাইমে আপার কম্পিউটার মনিটরিং সিস্টেমে তাপমাত্রা বক্সের তাপমাত্রা আপলোড করা যায়। একই সময়ে, একটি সিস্টেম ফল্ট এবং অস্বাভাবিক অ্যালার্ম ডিজিটাল নোড প্রদান করা হয়। আপার কম্পিউটার মনিটরিং সিস্টেমকে পরীক্ষার বাক্সের ফল্ট/শাটডাউন সংকেত সংগ্রহ করতে হবে, যাতে প্রধান কন্ট্রোলারের মাধ্যমে নমুনা এবং তাপমাত্রা এবং আর্দ্রতা বাক্সের মধ্যে সিঙ্ক্রোনাস পাওয়ার-অফ অর্জন করা যায়

৩. রিয়েল টাইম মনিটরিং অর্জন করতে পারে: একই সাথে ১-১৬ কন্ট্রোলারের অপারেশন স্ট্যাটাস নিরীক্ষণ করা, যেমন কন্ট্রোলারের রিয়েল-টাইম ডেটা, সিগন্যাল পয়েন্ট স্ট্যাটাস, প্রকৃত আউটপুট স্ট্যাটাস ইত্যাদি নিরীক্ষণ করা

রিমোট (বাহ্যিক) ফল্ট ডায়াগনোসিস সমর্থন করুন:

প্রযুক্তিবিদরা গ্রাহকদের সহায়তায় নেটওয়ার্কের মাধ্যমে পোর্ট ছেড়ে যেতে পারেন, আইই ব্রাউজার খুলতে পারেন, কন্ট্রোলারের আইপি ঠিকানা লিখতে পারেন এবং ডায়াগনোসিসের জন্য অপারেশন বা মনিটরিং নির্বাচন করতে লগইন ইন্টারফেস প্রবেশ করতে পারেন

৪. সময় নিয়ন্ত্রণ

দুটি সেট টাইমিং আউটপুট কন্ট্রোল ইন্টারফেস, ১০-টাইম কন্ট্রোল মোডের সাথে যুক্ত, প্রোগ্রাম সেটিংস অনুযায়ী সুইচ সিগন্যাল আউটপুট প্রদান করতে পারে। মনে রাখবেন যে এটি শুধুমাত্র একটি নিয়ন্ত্রণ সংকেত, এবং বাক্সের ভিতরের পরীক্ষার পাওয়ার সাপ্লাই আলাদাভাবে সংযুক্ত করতে হবে এবং একটি ডেডিকেটেড পাওয়ার সাপ্লাই সিস্টেম দিয়ে সজ্জিত করতে হবে

৫. ফল্ট ডিসপ্লে

১৬ সেট ফল্ট অ্যালার্ম আউটপুট, কারণ এবং সমস্যা সমাধানের পদ্ধতির জন্য চীনা এবং ইংরেজি উভয় ভাষায় ব্যবহারকারী-বান্ধব প্রম্পট সহ

৯.১ ডিভাইসের স্থিতি ইঙ্গিত

নিকেল ক্রোমিয়াম খাদ ফিনড হিটার

হিটার নিয়ন্ত্রণ মোড: যোগাযোগহীন সমান চক্র পালস প্রস্থ মডুলেশন, SSR (সলিড-স্টেট রিলে)

স্বাধীন সিল করা বৈদ্যুতিক ক্যাবিনেট, কার্যকরভাবে ডাস্টপ্রুফ, বৈদ্যুতিক যন্ত্রপাতির পরিষেবা জীবনকে প্রসারিত করে

সুরক্ষা স্তর IP54

১. নমুনা র্যাক টাইপ ২

২. পাওয়ার কর্ড ৫ মিটার

৩. স্টেট থ্রি কালার লাইট টাইপ ১

১. নমুনা র্যাক (যোগ করা যেতে পারে)

২. নমুনা তারের এভিয়েশন সকেট (ঐচ্ছিক)

১. অপারেশন ম্যানুয়াল এবং রক্ষণাবেক্ষণ ম্যানুয়াল

২. কনফার্মিটির সার্টিফিকেট

৩. সরঞ্জাম সম্পর্কিত অঙ্কন (সার্কিট ডায়াগ্রাম, ইত্যাদি)

৪. কন্ট্রোল সিস্টেম পিসি সফটওয়্যার

৫. এই সরঞ্জামটি কারখানা ছাড়ার আগে আমাদের কোম্পানির গুণমান পরিদর্শন কেন্দ্র দ্বারা পরিদর্শন করা হয়েছে এবং এক বছরের মেয়াদ সহ একটি পরিদর্শন প্রতিবেদন জারি করা হয়েছে

১. পরিবেশগত তাপমাত্রা: ৫ ℃ -৩৫ ℃;

২. আপেক্ষিক আর্দ্রতা: ৮৫% R H এর বেশি নয়

৩. বায়ুমণ্ডলীয় চাপ: ৮০kPa~১০৬kPa

৪. একটি সমতল এবং কম্পন মুক্ত মাটি;

৫. সরাসরি সূর্যালোক বা অন্যান্য তাপের উৎস ছাড়াই ভাল বায়ুচলাচল এলাকা নির্বাচন করুন;

৬. আশেপাশে কোনো শক্তিশালী বায়ুপ্রবাহ নেই: যখন আশেপাশের বাতাসকে জোর করে প্রবাহিত করতে হয়, তখন বায়ুপ্রবাহ সরাসরি বাক্সে ফুঁ দেওয়া উচিত নয়;

৭. আশেপাশে কোনো শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের প্রভাব নেই;

৮. আশেপাশে উচ্চ ঘনত্বের ধুলো বা ক্ষয়কারী পদার্থ নেই

১. পাওয়ার সাপ্লাইকে থ্রি-ফেজ ৩৮০V AC (± ১০%)+নিরপেক্ষ তার+ সুরক্ষামূলক গ্রাউন্ড তারের সাথে সংযুক্ত করুন, যার গ্রাউন্ডিং প্রতিরোধ ≤ ৪ Ω;

২. পাওয়ার ফ্রিকোয়েন্সি: ৫০ ± ০.৫ Hz

৩. পাওয়ার সুইচ: 3P 40 A (মোল্ডেড কেস সার্কিট ব্রেকার)

পাওয়ার: ১২ kW

সর্বোচ্চ অপারেটিং কারেন্ট: ১৫ A

১. একটি শীতল জল টাওয়ার নির্বাচন করার পরামর্শ দেওয়া হচ্ছে: ১৫ RT

২. জলের পাইপের আকার: ১ ইঞ্চি, যার দৈর্ঘ্য ১০০ মিটারের কম।

৩. জলের চাপ: ০.১MPa~০.৩MPa

৪. জল সঞ্চালন ভলিউম: প্রতি মিনিটে প্রায় ১৩০ লিটার

৫. জল টাওয়ার পাইপলাইন এবং ইনস্টলেশন প্রকৌশল আলাদাভাবে উদ্ধৃত করা প্রয়োজন এবং ক্রেতাকে প্রাসঙ্গিক সাইটের তথ্য সরবরাহ করতে হবে।

জাতীয় মান GB/T10586-2006 এবং GB/T10592-1989 অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

*ক্যালিব্রেশন স্ট্যান্ডার্ডগুলি GB/T5170.2-2008 এবং GB/T5170.5-2008 অনুযায়ী

দয়া করে মনে রাখবেন: GB/T5170.5-2008-এ তাপমাত্রা অভিন্নতা লোডবিহীন অবস্থার কথা উল্লেখ করে
