ভারী লোড সমন্বয় পরিমাপ সরঞ্জাম স্বয়ংক্রিয় অপটিক্যাল পরিমাপ মেশিন

ভারী লোড অপটিক্যাল ভিশন এবং প্রোবিং কোঅর্ডিনেন্ট মেজারি মেশিন ম্যাক্সটচ সিরিজ

পণ্যের ভূমিকা:

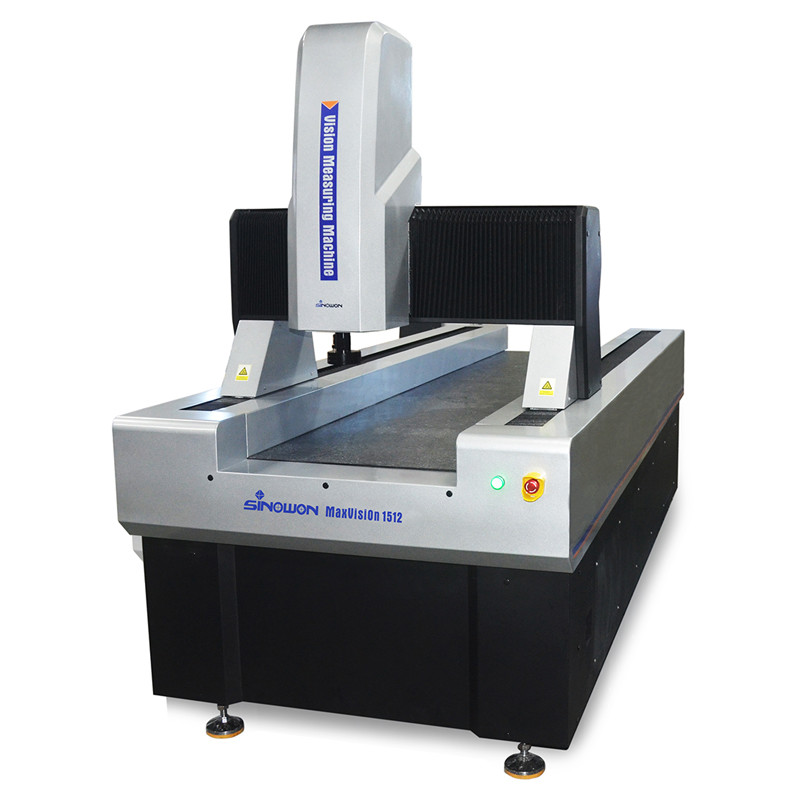

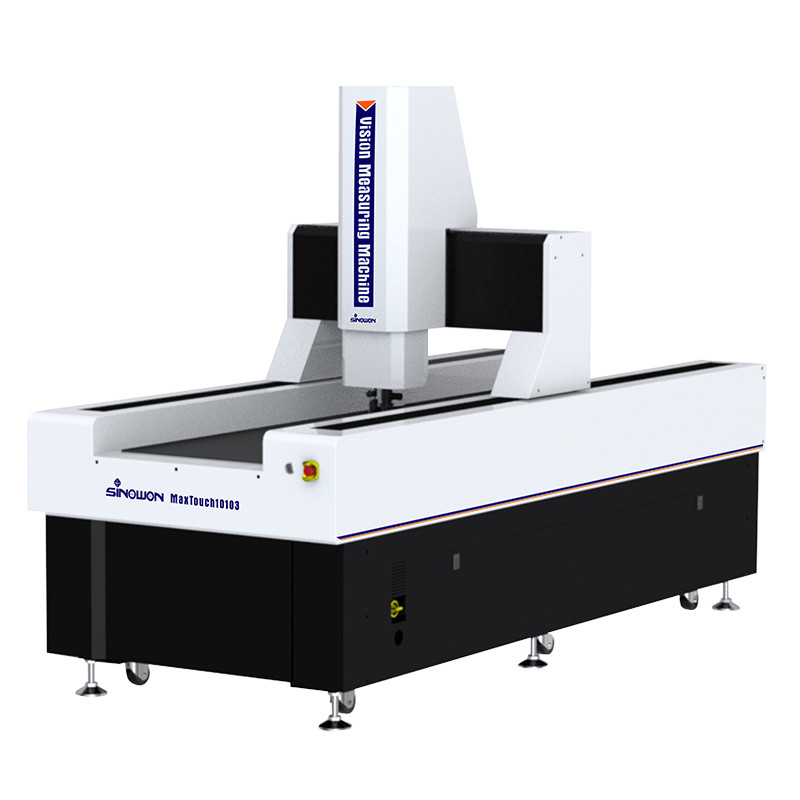

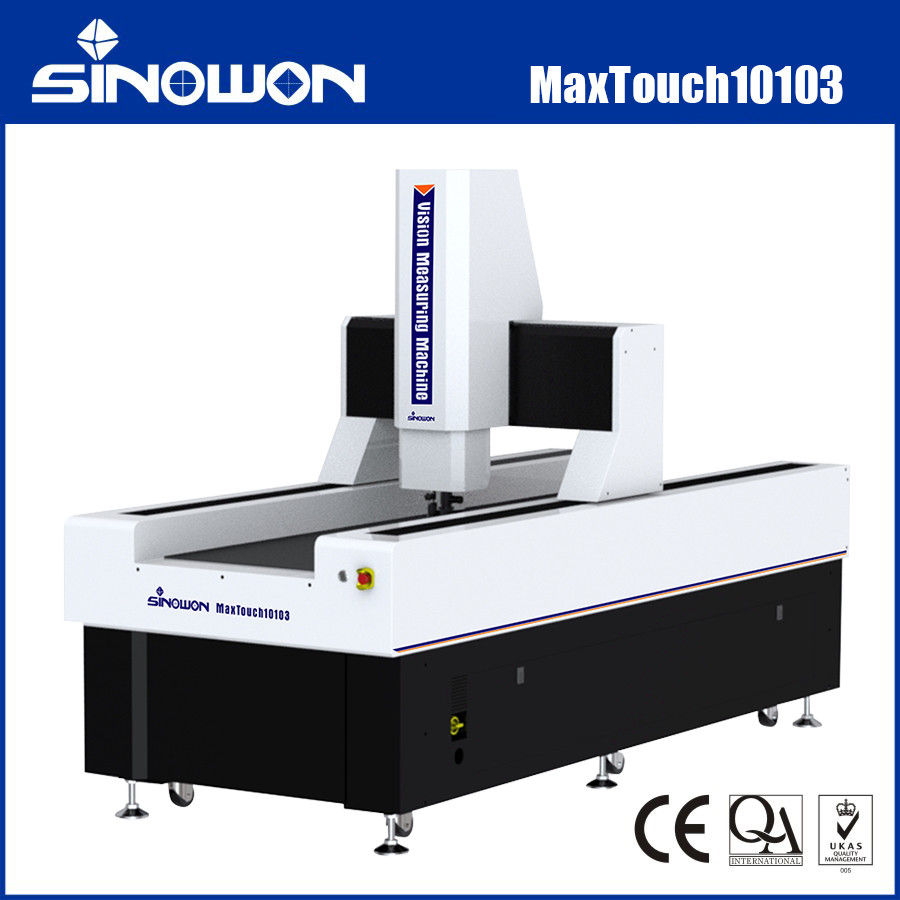

ম্যাক্সটচ সিরিজ একটি চলমান ব্রিজ টাইপ সম্পূর্ণ স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন যা উচ্চ নির্ভুলতা এবং বড় আকারের পরিমাপের জন্য ডিজাইন করা হয়েছে। এটি একটি মোবাইল ব্রিজ টাইপ কাঠামো গ্রহণ করে,যেখানে পরিমাপের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য পরিমাপ করা বস্তু স্থির থাকেএটি ইলেকট্রনিক্স, মেডিকেল ডিভাইস, এলসিডি, এয়ারস্পেস এবং এভিয়েশন ইত্যাদি পরিমাপ শিল্পের জন্য উপযুক্ত।

পণ্যের বৈশিষ্ট্যসি:

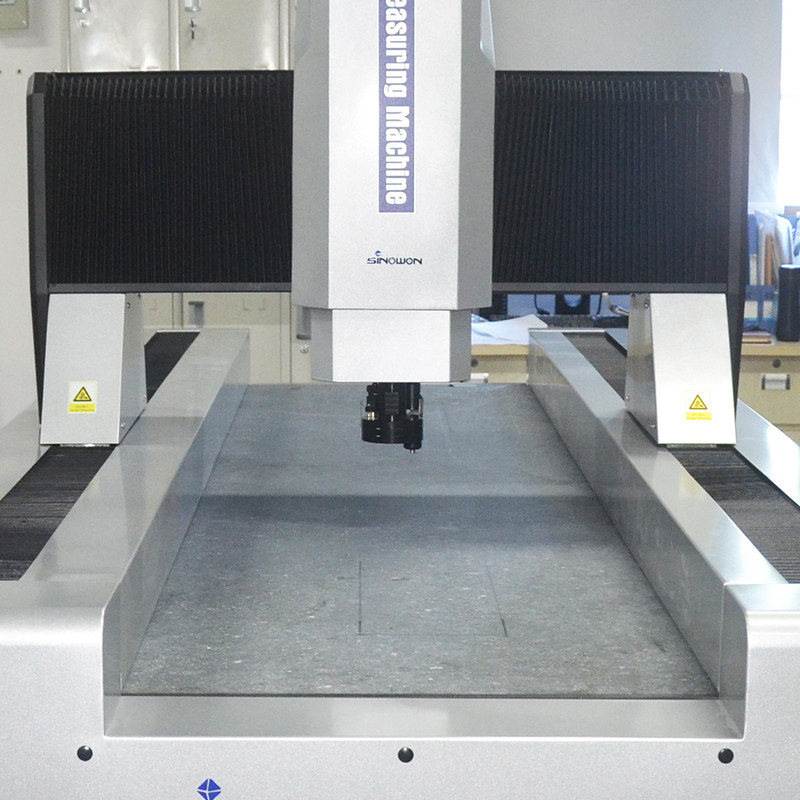

• গ্রানাইট মোবাইল ব্রিজ কাঠামো, পরিমাপ workpiece স্থায়ী হয়;
• চার অক্ষের সিএনসি স্বয়ংক্রিয় বন্ধ লুপ নিয়ন্ত্রণ, সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ;
• ভারতীয় গ্রানাইট বেস এবং স্তম্ভ, ভাল স্থিতিশীলতা;
• আমদানি করা আরএসএফ লিনিয়ার স্কেল, রেজোলিউশন 0.1um, গ্রাইন্ডিং বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করতে;
• পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের চাহিদা মেটাতে আমদানিকৃত এইচডি রঙিন ক্যামেরা
• 6.5x উচ্চ রেজোলিউশনের মোটরযুক্ত কোঅক্সিয়াল জুম লেন্স, সঠিক দ্বিগুণ এবং শুধুমাত্র এক বার পিক্সেল সংশোধন প্রয়োজন;
• প্রোগ্রাম-নিয়ন্ত্রিত ৫ রিং ৮ জোন এলইডি সারফেস লাইট সোর্স, ২৫৬ স্তরের উজ্জ্বলতা সামঞ্জস্যের বুদ্ধিমান উপলব্ধি;
• গুণমান নিয়ন্ত্রণ বাড়ানোর জন্য শক্তিশালী ফাংশন এবং সহজ অপারেশন iMeasuring সফটওয়্যার;
• ঐচ্ছিক এমসিপি প্রোব এবং লেজার সেন্সর মডিউল। মেশিনগুলি গ্রাহকদের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায়।

স্পেসিফিকেশনঃ

নোটঃ

L হল মাপা দৈর্ঘ্য ((মিমি), Z- অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা ওয়ার্কপিসের পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।

বৃহত্তরীকরণ হল আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।

দৃষ্টি ক্ষেত্র ((মিমি) = (অনুভূমিক*অনুভূমিক*উল্লম্ব)

প্রোডাক্ট কনফিগারেশন মডেলের বর্ণনা (ম্যাক্সটচ553 সহ উদাহরণ):

ভারী লোড ভিজন মেজারিং মেশিন মডেল এবং স্পেসিফিকেশনঃ

ভারী লোড ভিজন পরিমাপ মেশিন পরিমাপ স্পেস গাইড টেবিলঃ

গ্রাহকের চাহিদা অনুযায়ী অন্যান্য ভ্রমণ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।

কম্পিউটারের প্রস্তাবিত কনফিগারেশনঃ

ভিশন মেজিং মেশিনের মূল উপাদান হল নিয়ন্ত্রণ ব্যবস্থা এবং পরিমাপ সফটওয়্যার, এবং কম্পিউটার সিস্টেম হল সমস্ত ক্রিয়াকলাপের মূল বাহক, যার জন্য উচ্চ স্থিতিশীলতা এবং সামঞ্জস্য প্রয়োজন।আপনার উদ্বেগ সমাধানের জন্য উচ্চ কার্যকারিতা Dell কম্পিউটার Optiplex ডেস্কটপ এবং WIN 10/11 জেনুইন অনুমোদিত অপারেটিং সিস্টেম কনফিগার করুন.

সফটওয়্যার ভূমিকাঃ

iMeasuring সফটওয়্যার হল একটি পেশাদার মাল্টিসেন্সর পরিমাপ সফটওয়্যার যা ডেভেলপারদের সাথে মিটিং এবং সফটওয়্যার গবেষণা শিল্পে দশ বছরের অভিজ্ঞতার সাথে মিলিত।নকশা নীতি বন্ধুত্বপূর্ণ অপারেশন, শক্তিশালী ফাংশন, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা, সহজ রক্ষণাবেক্ষণ।
● চমৎকার সফটওয়্যার আর্কিটেকচার ডিজাইন এবং সম্পূর্ণরূপে বস্তুভিত্তিক, যাতে সফটওয়্যারটি স্থিতিশীল এবং নির্ভরযোগ্য হয়।
● একাধিক ভাষার সাথে সমর্থন, ভাষা প্যাক ইনস্টল করার এবং স্থানীয় গ্রাহকদের জন্য সুবিধাজনক সফ্টওয়্যার পরিবর্তন করার প্রয়োজন নেই।
● পেশাদার এসপিসি পরিসংখ্যান বিশ্লেষণ সফটওয়্যারটি পরিমাপ সফটওয়্যারের সাথে সংযুক্ত, যাতে বুঝতে পারে যে ম্যানুয়াল অপারেশন ছাড়াই ডেটা স্বয়ংক্রিয়ভাবে এসপিসি ডাটাবেসে এক্সপোর্ট করা যেতে পারে।
● একই মডেলের সফটওয়্যার স্থায়ীভাবে বিনামূল্যে আপডেট করা হবে, এটি গ্রাহকের অন্যান্য সমস্যা কমাতে সাহায্য করতে পারে।
● শক্তিশালী এজ ফাইন্ডার অ্যালগরিদম সহ, যা ছায়া বা অন্ধকার চিত্রের প্রান্ত পেতে এবং উচ্চ নির্ভুলতা নিশ্চিত করতে সহায়তা করতে পারে।
● সফটওয়্যারটি স্বয়ংক্রিয়ভাবে রেখা, বৃত্ত, আর্ক এবং অন্যান্য উপাদানগুলি সনাক্ত এবং পরিমাপ করতে পারে।
● এটি বিভিন্ন উপাদানের উপর ভিত্তি করে তৈরি করা হয়েছে এবং একাধিক উপাদান নির্মাণ ফাংশন যেমন অনুবাদ, ঘূর্ণন, নিষ্কাশন, সমান্তরাল, উল্লম্ব, আয়না, সমতা, ছেদ,টানজেন্টইত্যাদি।
● সফ্টওয়্যারটিতে ব্রেক পয়েন্ট সেটিং ফাংশন রয়েছে, এটি ম্যানুয়াল পরিমাপ এবং স্বয়ংক্রিয় পরিমাপের মধ্যে বুদ্ধিমানভাবে স্যুইচ করতে পারে।

শিল্প প্রয়োগঃ

অপটিক্যাল পরিমাপ মেশিন OMM, এছাড়াও দৃষ্টি পরিমাপ মেশিন এবং অ-যোগাযোগ পরিমাপ মেশিন, দ্বি-মাত্রিক পরিমাপ মেশিন, 2.5-মাত্রিক পরিমাপ মেশিন হিসাবে পরিচিত,আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো উত্পাদন শিল্পের আপগ্রেড সঙ্গে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য যোগাযোগহীন অপটিক্যাল চিত্র পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতা পরিমাপ অনিবার্য হয়ে ওঠে।

অপটিক্যাল পরিমাপ মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং মেশিন, ইলেকট্রনিক্স, যন্ত্রপাতি, হার্ডওয়্যার,প্লাস্টিক এবং অন্যান্য শিল্পযেমনঃ ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান, মহাকাশ ইত্যাদি, এটি ঐতিহ্যগত ভার্নিয়ার ক্যালিপারের ত্রুটিগুলি অতিক্রম করে,মাইক্রোমিটার, এবং প্রোফাইল প্রজেক্টর, যা একটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ নির্ভরযোগ্যতা পরিমাপ মেশিন অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি একীভূত।

পরিমাপ করা বস্তুটি অপটিক্যাল লুপিং সিস্টেম দ্বারা বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করা হয় এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয়,কন্টুর এবং পৃষ্ঠের আকৃতি, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশের আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে।পরিমাপ তথ্য একটি সম্পূর্ণ প্রকৌশল অঙ্কন হয়ে AUTOCAD মধ্যে আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য ফরম্যাটে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারে আমদানি করা যেতে পারে।
