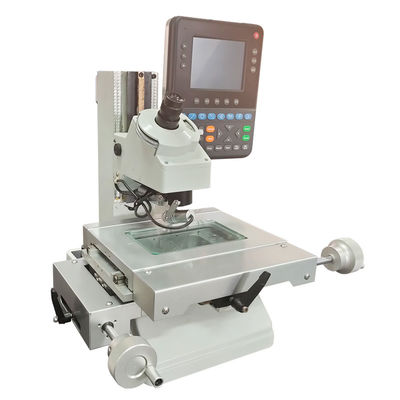

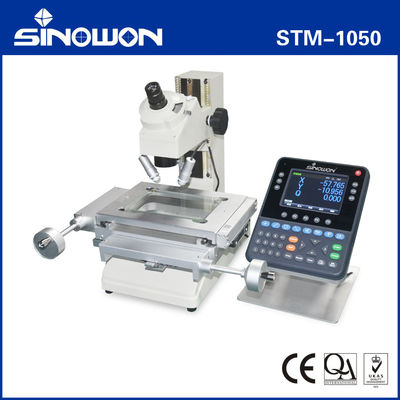

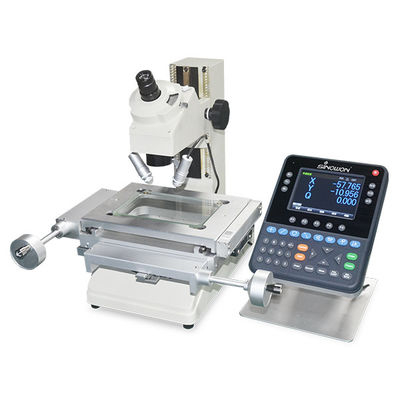

ডিজিটাল টুলমেকার মাইক্রোস্কোপ এসটিএম-১০৫০
বৈশিষ্ট্যঃ
● সুনির্দিষ্ট কাজ পর্যায় ভ্রমণঃ 100 x50mm;
● উচ্চ নির্ভুলতা লিনিয়ার স্কেলঃ 0.5um;
● রঙিন স্ক্রিন মাল্টিফাংশনাল ডিজিটাল রিডিংঃ DP400;
● নিয়মিত LED রিং রিফ্লেক্টর আলোকসজ্জা সহ অপটিক্যাল লেন্স;
● উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা সহ।
প্রয়োগঃ
এটি যান্ত্রিক, মিটার, ইলেকট্রনিক্স এবং হালকা শিল্পে ব্যাপকভাবে ব্যবহৃত হয়; বিশ্ববিদ্যালয়, ইনস্টিটিউট এবং মেট্রোলজি বিভাগ।ডিজিটাল টুলমেকার মাইক্রোস্কোপ বিভিন্ন জটিল workpiece এর কনট্যুর মাত্রা এবং পৃষ্ঠ আকৃতি সনাক্ত করতে পারেন, যেমন টেমপ্লেট, পার্সিং টুকরো, ক্যাম, থ্রেড, গিয়ার, মোল্ডিং ফ্রিজিং কাটার।
স্পেসিফিকেশনঃ
মডেল | STM-1050 |
কোড# |
৫৩১-১৩০ |
ধাতব পর্যায়ের আকার | ২৫২×২৫২ মিমি |
গ্লাস স্টেজের আকার | 196×96 মিমি |
রেজোলিউশন | 0.5 মিমি |
পরিমাপের নির্ভুলতা | ≤5um |
পরিমাপ যন্ত্র | ডিজিটাল রিডিং DP400 |
সর্বোচ্চ. নমুনার উচ্চতা | ১১৫ মিমি |
সর্বাধিক. নমুনার ওজন | ৫ কেজি |
সর্বাধিক। | ১৫০× ((Φ০.১৩ মিমি) ((১৫×আইপিস+১০×ল্যান্স) |
মিনি.উচ্চতা বৃদ্ধি | ২০× ((Φ৬.৫ মিমি) ((১০×আইপিস+২×ল্যান্স) |
স্ট্যান্ডার্ড জুম্পেশন | 30×(Φ0.13mm) ((15×আইপিস+2×ল্যান্স) |
স্ট্যান্ডার্ড ওয়ার্কিং দূরত্ব |
৬৭ মিমি |

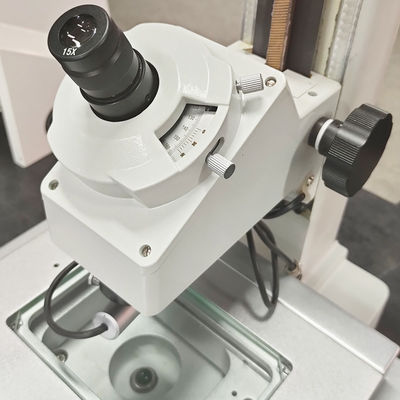

অপটিক্যাল টিউব | 30° ডিপ্রেশন কোণ সহ একক চোখ |
15×ক্রসলাইন রেটিকল সহ আইপিস | |
চোখের পাতা | WF15/13 |
লক্ষ্য | বৃহত্তরীকরণঃ ২x |
কাজের দূরত্বঃ2.638" ((67mm) | |
আইপয়েস প্রট্র্যাক্টর রেঞ্জ | ৩৬০° |
আইপিআই প্রোট্র্যাক্টর গ্র্যাজুয়েশন | ১° |
ভার্নিয়ার কোণ পাঠ | ৬ |

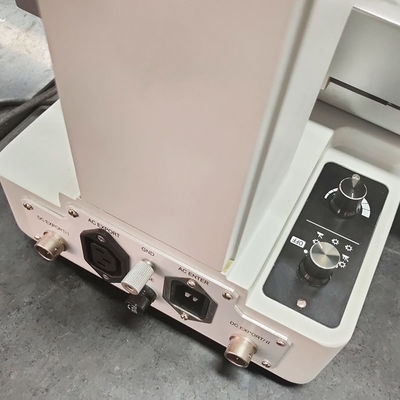

কনট্যুর আলো | আলোর উৎসঃটংস্টেন বাল্ব ((24V;2W) |
পৃষ্ঠের আলোকসজ্জা | রিং এলইডি আলোকসজ্জা উজ্জ্বলতা নিয়মিত |
পাওয়ার সাপ্লাই | AC110V/60Hz; 220V/50Hz |
মাত্রা ((D×W×H) | ৪১৫×৩১৫×৪২০ মিমি |
প্যাকেজিংয়ের মাত্রা ((D×W×H) | 210×333×391 মিমি |
মোট/নিট ওজন | ৩০ কেজি/২৫ কেজি |
