স্বয়ংক্রিয় ম্যাক্রো-ভিকার্স কঠোরতা পরীক্ষক অটোভিকি ZHV-WH সিরিজ
ভিকার্স পদ্ধতি একটি অপটিক্যাল পরিমাপ ব্যবস্থার উপর ভিত্তি করে, এটি একটি হীরক ইন্ডেন্টার ব্যবহার করে হালকা লোডের একটি পরিসীমা নির্দিষ্ট করে যা একটি ইন্ডেন্টেশন তৈরি করে যা পরিমাপ করা হয় এবং একটি কঠোরতা মূল্যে রূপান্তরিত হয়। এটি বিস্তৃত ধরণের উপকরণগুলির উপর পরীক্ষার জন্য খুব উপযোগী, তবে পরীক্ষার নমুনাগুলি অবশ্যই পালিশ করতে হবে যাতে ছাপগুলির আকার পরিমাপ করা যায়। একটি বর্গাকার বেস পিরামিড আকৃতির হীরা ভিকার্স স্কেলে পরীক্ষার জন্য ব্যবহৃত হয়। সাধারণত লোডগুলি খুব হালকা হয়, যা 10gm থেকে 1Kgf পর্যন্ত হয়, যদিও "ম্যাক্রো" ভিকার্স লোড 50 Kg বা তার বেশি পর্যন্ত হতে পারে।
পরিচয়:

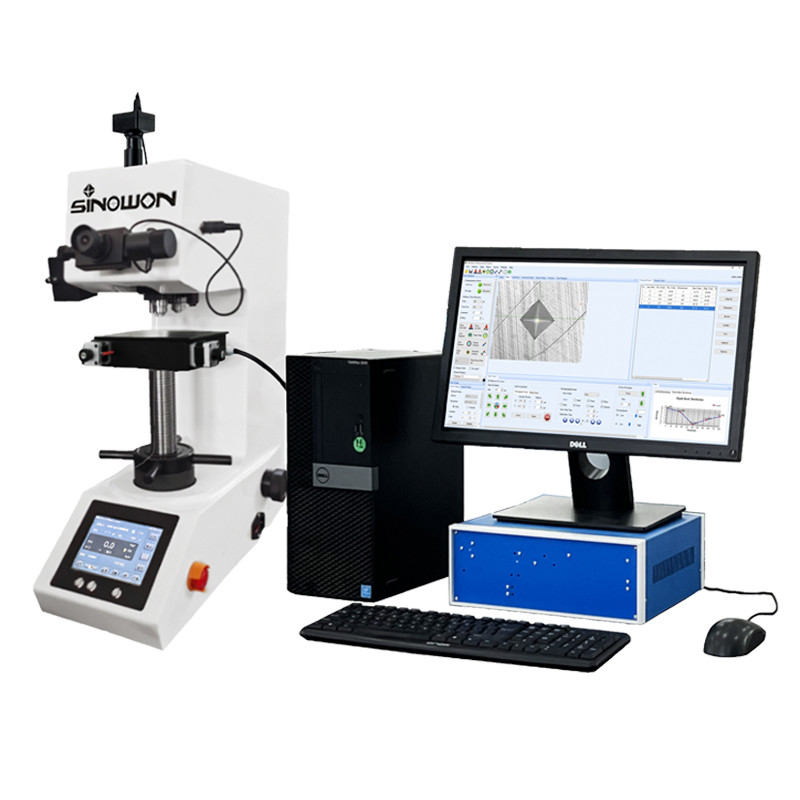

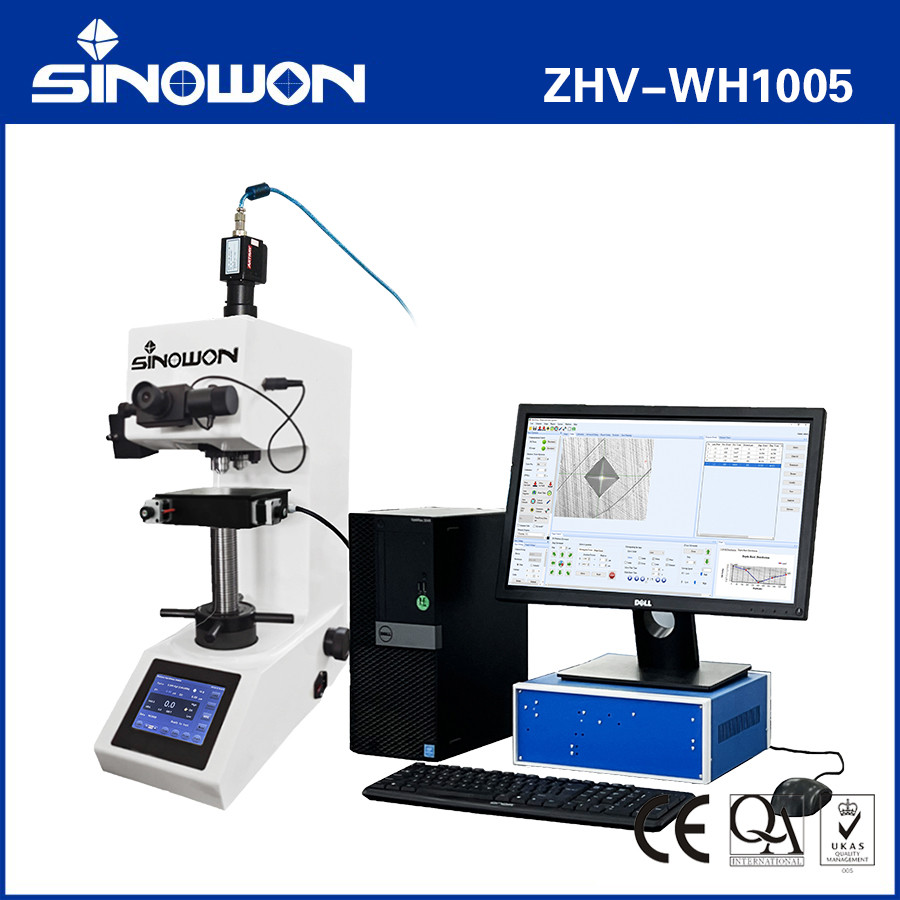

অটোভিকি ZHV-WH সিরিজ হল একটি স্বয়ংক্রিয় ম্যাক্রো-ভিকার্স কঠোরতা পরীক্ষার ব্যবস্থা যা মেশিন ভিশন, মোটরযুক্ত X-Y প্ল্যাটফর্ম এবং কম্পিউটার সফটওয়্যার সিস্টেমের সাথে সজ্জিত, এটি ধাতু, সিরামিক এবং যৌগগুলির ভিকার্স কঠোরতা স্কেল পরীক্ষা করার জন্য প্রয়োগ করা হয়। যেহেতু একটি ভিকার্স পরীক্ষায় পরীক্ষার ইন্ডেন্টেশন খুব ছোট, তাই এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযোগী: ফয়েল বা একটি অংশের পৃষ্ঠ, ছোট অংশ বা ছোট এলাকা, পৃথক ম্যাক্রোস্ট্রাকচার পরিমাপ, বা একটি অংশকে সেকশন করে এবং কঠোরতার পরিবর্তনের একটি প্রোফাইল বর্ণনা করার জন্য ইন্ডেন্টেশনের একটি সিরিজ তৈরি করে কেস হার্ডেনিংয়ের গভীরতা পরিমাপ করার মতো খুব পাতলা উপকরণ পরীক্ষা করা।
পণ্যের বৈশিষ্ট্য:
- ওজন লোডিং সিস্টেমের জন্য লিনিয়ার ডিসপ্লেসমেন্ট লিফটিং স্ট্রাকচারের সাথে ম্যাক্রো ভিকার্স কঠোরতা পরীক্ষকের চমৎকার বডি।
- 0.5Kgf থেকে 10Kgf পর্যন্ত সুনির্দিষ্ট ছয়-শ্রেণীর ডেড ওজন সিস্টেম, এবং পরীক্ষার সময় স্বয়ংক্রিয় লোডিং, ডওয়েলিং এবং আনলোডিং
- 3-ওয়ার্কিং-পজিশন সহ স্থিতিশীল স্বয়ংক্রিয় টারেট, ম্যাক্রোভিকার্স ডায়মন্ড ইন্ডেন্টার, 10x এবং 40x অবজেক্টিভ একটি ফোকাল প্লেনে ইনস্টল করা আছে।
- 5MPixel ক্যামেরা সহ উচ্চ-সংজ্ঞা অপটিক্যাল পাথ ইন্ডেন্টেশনকে তীক্ষ্ণ করে তোলে, ভিডিও ম্যাগনিফিকেশন 2000x এর বেশি, এটি ছোট ইন্ডেন্টেশন পরিমাপ করা সহজ করে তোলে।
- 110x100mm ধাতব আকারের সাথে মোটরযুক্ত X-Y প্ল্যাটফর্ম এবং পরিমাপ স্ট্রোক 50x50mm, এটি স্বয়ংক্রিয়ভাবে নমুনার ভিকার্স কঠোরতা পরীক্ষা করার জন্য প্রোগ্রাম করা যেতে পারে।
- স্মার্ট টেস্টিং ফাংশন সহ শক্তিশালী স্বয়ংক্রিয় ভিকার্স টেস্টিং সফটওয়্যার ATS-100 উইন্ডোজ অপারেটিং সিস্টেম, ওয়ার্ড, এক্সেল, পিডিএফ এবং অন্যান্য কাস্টমাইজড আউটপুট রিপোর্ট উপলব্ধ।
স্পেসিফিকেশন:
| পণ্য |
স্বয়ংক্রিয় ম্যাক্রোভিকার্স কঠোরতা পরীক্ষক |
| মডেল |
অটোভিকি ZHV-WH0503 |
অটোভিকি ZHV-WH1005 |
অটোভিকি ZHV-WH3010 |
অটোভিকি ZHV-WH5010 |
| কোড# |
821-170-0503 |
821-170-1005 |
821-170-3010 |
821-170-5010 |
| লোড করার শক্তি |
N |
0.3; 0.5; 1.0; 2.0; 3.0; 5.0 |
4.9; 9.8; 19.6; 29.4; 49.0; 98.0 |
1.0; 3.0; 5.0; 10.0; 20.0; 30.0 |
1.0; 5.0; 10.0; 20.0; 30.0; 50.0 |
| Kgf |
2.94; 4.9; 9.8; 19.6; 29.4; 49.0 |
0.5; 1.0; 2.0; 3.0; 5.0; 10.0 |
9.8; 29.4; 49.0; 98.0; 196; 294 |
9.8; 49.0; 98.0; 196; 294; 490 |
| উদ্দেশ্য |
10×,40× |
10×,40× |
10×,40× |
10×,20× |
| লোডিং সিস্টেম |
স্বয়ংক্রিয় |
| মোটরযুক্ত X-Y স্টেজ |
ছোট-পদক্ষেপ-মোটর যার আকার L:255*W:205mm |
| X-Y স্টেজ স্ট্রোক |
50x50mm |
| সর্বনিম্ন পদক্ষেপ |
0.625um |
| ভাষা |
ইংরেজি |
| লোডিং সময় |
1~60s নিয়মিত |
| টার্গেট |
স্বয়ংক্রিয়-টার্গেট |
| উদ্দেশ্য |
10×, 40× |
| Z-অক্ষ ফোকাসিং সিস্টেম |
ক্রস হ্যান্ডহুইল দ্বারা ম্যানুয়াল-ফোকাস |
| ন্যূনতম পরিমাপ ইউনিট |
0.025 μm |
| নমুনার সর্বোচ্চ উচ্চতা |
170mm |
| যন্ত্রের গলা |
135mm |
| নির্বাহী স্ট্যান্ডার্ড |
GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 |
| বিদ্যুৎ সরবরাহ |
220 VAC, 50/60 Hz |
| মাত্রা (L×W×H) |
(540*240*630)মিমি |
| প্যাকিং মাত্রা |
(620*485*800)মিমি |
| স্বয়ংক্রিয় টেস্টিং সফটওয়্যার |
ATS-100 ইমেজ বিশ্লেষণ এবং পরিমাপ সফটওয়্যার (ডংগল এবং সিডি) |
| ক্যামেরার ধরন |
5 মেগাপিক্সেল এইচডি ক্যামেরা |
| ক্যামেরা অ্যাডাপ্টার টিউব |
ZHV-WH1005-1X |
| মোশন কন্ট্রোলার |
X-Y স্বয়ংক্রিয় প্ল্যাটফর্ম নিয়ন্ত্রণ ব্যবস্থা |
| মনিটর |
21.5” এইচডিএমআই মনিটর |
| নেট ওজন |
80Kg |
| মোট ওজন |
105Kg |
ভিকার্স এবং নুপ পরিমাপ সফটওয়্যারের পরিচিতি
সফটওয়্যার সুবিধা:
1. এটি প্যানোরামিক স্ক্যানিং উপলব্ধি করতে পারে, পণ্যের সামগ্রিক গ্রাফিক্স কম্পিউটারে স্ক্যান করতে পারে, যেকোনো অবস্থান নির্বাচন করতে পারে এবং পণ্যটি স্বয়ংক্রিয়ভাবে প্রয়োজনীয় অবস্থানে চলে যাবে।
2. এটি 17টি পাথ প্ল্যানিং সমর্থন করতে পারে, যেকোনো সংখ্যা সেট করতে পারে, যেমন 30টি পয়েন্ট কোঅর্ডিনেট, স্টার্টে ক্লিক করুন এবং মেশিনটি ম্যানুয়াল অপারেশন ছাড়াই স্বয়ংক্রিয়ভাবে 30 পয়েন্ট পরিমাপ সম্পন্ন করবে, স্বয়ংক্রিয় লোডিং, স্বয়ংক্রিয় ফোকাসিং এবং স্বয়ংক্রিয় পরিমাপ।
3. ঐচ্ছিকভাবে Z-অক্ষ মোটর এবং অটো-ফোকাস সিস্টেমের সাথে সজ্জিত, ম্যানুয়ালি ফোকাল দৈর্ঘ্য খুঁজে বের করার দরকার নেই এবং মেশিনটি স্বয়ংক্রিয়ভাবে ফোকাস করে। সমস্ত পদক্ষেপ ম্যানুয়াল পরিমাপের ত্রুটি এড়াতে সফ্টওয়্যার দ্বারা সম্পন্ন হয়।
মৌলিক ফাংশন:
● ইন্ডেন্টেশন চিত্রের স্বয়ংক্রিয় স্বীকৃতি ক্ষমতা নেতৃস্থানীয়, এবং সনাক্তকরণের দক্ষতা, স্থিতিশীলতা এবং সনাক্তকরণের ফলাফলের নির্ভুলতা বেশি।
● দুটি ধরনের ক্রমাঙ্কন: অপটিক্যাল ক্রমাঙ্কন, (ম্যানুয়াল / স্বয়ংক্রিয়) কঠোরতা ব্লক ক্রমাঙ্কন। কঠোরতা ব্লক একাধিক গড়, নির্বিচারে একাধিক স্ট্যান্ডার্ড ব্লক এবং সেগমেন্টেড ক্রমাঙ্কন এবং পছন্দের পরিমাপ সমর্থন করে।
● স্বয়ংক্রিয় পরিমাপ ছাড়াও, তিনটি ম্যানুয়াল পরিমাপ বিকল্প রয়েছে: চার পাশের পরিমাপ, তির্যক পরিমাপ এবং চার-পয়েন্ট পরিমাপ (চারটি শীর্ষবিন্দু নির্বাচনের ক্রমটি নির্বিচারে হতে পারে)।
● তিন প্রকার ইন্ডেন্টেশন চিহ্ন সমর্থিত: "আয়তক্ষেত্র", "লাল ক্রস" এবং "বৃত্তাকার"।
● ম্যানুয়াল পরিমাপের সময়, এটির ম্যাগনিফাইং গ্লাসের কাজ রয়েছে, যা ইন্ডেন্টেশন শীর্ষবিন্দু অবস্থান খুঁজে বের করার জন্য সুবিধাজনক;
● অনন্য কীবোর্ড শর্টকাট ফাংশন নির্বাচিত শীর্ষবিন্দুটিকে দ্রুত সরিয়ে পরিমাপ অপারেশনকে আরও দক্ষ করতে পারে।
● ইন্ডেন্টেশন তির্যক এর পিক্সেল দূরত্ব এবং ভৌত দূরত্ব প্রদান করুন এবং রিয়েল টাইমে বর্তমান লোডের অধীনে HV / HK মান গণনা করুন।
● টারগেটের স্বয়ংক্রিয় সুইচিং (অবজেক্টিভ লেন্স এবং ইন্ডেন্টারের সুইচিং)।
● কম্পিউটারে ইন্ডেন্টেশন ভিডিও প্রদর্শন করতে 5 মিলিয়ন ডিজিটাল ক্যামেরা। এটি ছবি তুলতে এবং সংরক্ষণ করতে পারে।
● বর্তমান কঠোরতা পরীক্ষকের স্থিতি রিয়েল টাইমে প্রদর্শন এবং আপডেট করুন: বর্তমান ইন্ডেন্টার / অবজেক্টিভ লেন্স, লোড হোল্ডিং সময়, লোডিং ফোর্স, ইত্যাদি।
● দুটি বিন্দুর মধ্যে দূরত্ব ম্যানুয়ালি পরিমাপ করা যেতে পারে; একাধিক গ্রুপের দূরত্ব একই সময়ে ভিডিও বা ছবিতেও প্রদর্শিত হতে পারে।
● বিভিন্ন রেজোলিউশন, বিভিন্ন অবজেক্টিভ লেন্স এবং বিভিন্ন লোডের ক্ষেত্রে, সফ্টওয়্যার স্বয়ংক্রিয়ভাবে সেরা ক্রমাঙ্কন সহগ নির্বাচন করবে।
● সমস্ত পরীক্ষার বিন্দুর তথ্য আলাদাভাবে বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী চিহ্নিত এবং চিহ্নিত করা যেতে পারে। পরীক্ষার বিন্দুর সনাক্তকরণ তথ্য সহজে অনুসন্ধানের জন্য পরীক্ষার মান ক্রম সারণী এবং ইন্ডেন্টেশন চিত্রে প্রদর্শিত হবে। এই ফাংশনটি পরবর্তী বিশ্লেষণ এবং প্রক্রিয়াকরণের জন্য খুবই গুরুত্বপূর্ণ।
● GB, DIN, ISO, ASTM এবং অন্যান্য কঠোরতা রূপান্তর মানগুলির উল্লেখ করুন: ভিকার্স HV, নুপ HK; রকওয়েল: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; সারফেস রকওয়েল: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; ব্রিনেল HBS এবং ব্রিনেল HBW-এর মতো কঠোরতা মানগুলির মধ্যে পারস্পরিক রূপান্তর উপলব্ধি করুন।
● শক্ত স্তর পাথ সিকোয়েন্স পরিমাপ করার সময়, একাধিক নমনীয় ইনিশিয়ালাইজেশন সেটিং মোড রয়েছে, যা স্বয়ংক্রিয়ভাবে পূর্ববর্তী পাথ সিকোয়েন্স সংরক্ষণ এবং আমদানি করে; পরিমাপের পথটি পুনরায় লোড করার জন্য পছন্দসই হিসাবে সংরক্ষণ করা যেতে পারে।
● পাথ সিকোয়েন্স পরিমাপের ফলাফল স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট শক্ত স্তর গভীরতার মান এবং কঠোরতা পরিবর্তন বক্ররেখা তৈরি করে।
● পরিমাপের ডেটার জন্য একাধিক বিশ্লেষণ মোড নির্বাচন করা যেতে পারে; সমস্ত ফলাফল গ্রাফিক রিপোর্টে সেট করা যেতে পারে।
● রিপোর্টের বিষয়বস্তু এবং বিন্যাস নমনীয়ভাবে সেট করা যেতে পারে এবং ওয়ার্ড এবং এক্সেল নথি স্বয়ংক্রিয়ভাবে তৈরি করা যেতে পারে।
● পাসওয়ার্ড এবং ম্যানেজমেন্ট কর্তৃপক্ষ সেট করা যেতে পারে: সাধারণ অপারেটররা শুধুমাত্র সেট সেটিংস অনুযায়ী কঠোরতা পরিমাপ করতে পারে।
● বিল্ট-ইন স্ট্যান্ডার্ড কঠোরতা মান রূপান্তর সরঞ্জাম স্বয়ংক্রিয়ভাবে টেবিল অনুযায়ী পরিমাপকৃত কঠোরতা মান রূপান্তর করতে পারে এবং এটি ফলাফল টেবিলে তালিকাভুক্ত করতে পারে।
উন্নত ফাংশন:
● স্বয়ংক্রিয় ফোকাসিং ফাংশন। ইন্ডেন্টেশনের স্বয়ংক্রিয় ফোকাসিং উপলব্ধি করা যেতে পারে এবং একক ইন্ডেন্টেশনের ফোকাসিং সময় 2-5 সেকেন্ড। (এই ফাংশনটি উপলব্ধি করার জন্য, ZHV-VH1010 অবশ্যই মোটর Z-অক্ষ এবং অটো-ফোকাস সিস্টেমের সাথে সজ্জিত হতে হবে)
● রুট প্ল্যানিং ফাংশন। দূরত্ব পরিমাপ ফাংশনের একটি এক্সটেনশন হিসাবে, পরিমাপ করার জন্য পথের 17টি মোডের সঠিক পরিকল্পনা মাউস দিয়ে ছবিতে ক্লিক করে সম্পন্ন করা হয়।
1) ফ্রি পয়েন্ট নির্বাচন: ছবিতে যেকোনো অবস্থানে ক্লিক করুন পরিমাপ করার জন্য পথ হতে।
2) যেকোনো দিক: যেকোনো শুরু বিন্দু এবং যেকোনো দিকে সরল রেখা বিভাগ নির্বাচন করুন।
3) প্রান্ত স্বাভাবিক: প্রান্তের কাছাকাছি ক্লিক করুন স্বয়ংক্রিয়ভাবে স্বাভাবিক রেখাংশ তৈরি করতে।
4) দুই বিন্দুর স্বাভাবিক: কেন্দ্র স্বাভাবিক রেখাংশ তৈরি করতে প্রান্তের দুটি প্রান্ত নির্বাচন করুন।
5) কোণ দ্বিখণ্ডক: কোণ তৈরি করতে তিনটি বিন্দু কোণ দ্বিখণ্ডক বিভাগ তৈরি করে।
6) বৃত্তাকার রুট: দুই-পয়েন্ট কেন্দ্রিকতা / ব্যাসার্ধ, সময়মতো একটি পথ তৈরি করে।
7) প্রান্তের কনট্যুর: প্রান্ত বরাবর একটি পথ স্বয়ংক্রিয়ভাবে তৈরি করতে প্রান্তের কাছাকাছি ক্লিক করুন।
8) প্রান্তের সমান দূরত্ব: সমান দূরত্ব রেখাংশ তৈরি করতে প্রান্ত বরাবর দূরত্বে ক্লিক করুন।
9) সাওটুথ ওয়েভফর্ম: সময়কাল, দাঁতের উচ্চতা এবং দাঁতের প্রতিসাম্য পরিমাণগতভাবে সেট করা যেতে পারে।
10) দুই বিন্দুর কেন্দ্র: পরিমাপ করার জন্য পথ হিসাবে মধ্যবিন্দু তৈরি করতে ছবিতে দুটি বিন্দু নির্বাচন করুন।
11) লাইন: যেকোনো শুরু বিন্দুতে ক্লিক করুন, যেকোনো দিকে সরল রেখা বিভাগ এবং মাঝখানে পরিবর্তনশীল দূরত্ব।
12) মাল্টিলাইন: মাল্টিলাইন ওয়েপয়েন্ট।
13) জিগজ্যাগ: জিগজ্যাগ মাল্টিলাইন।
14) ইন্টারপোলেশন: দুটি বিন্দুর মধ্যে পথের একটি নির্দিষ্ট সংখ্যা / দূরত্ব সন্নিবেশ করান।
15) ম্যাট্রিক্স: আয়তক্ষেত্রাকার অ্যারের পথের বিন্দু।
16) চাকা: চাকা পথের বিন্দু।
17) রিং: বৃত্তাকার পথের বিন্দু।
● প্রদান করুন ইন্ডেন্টার / লেন্স অফসেট ক্রমাঙ্কন ফাংশন ইন্ডেন্টার এবং লেন্সের মধ্যে যান্ত্রিক বিচ্যুতি দূর করতে এবং সিস্টেমের সামগ্রিক ত্রুটি সংশোধন করতে, যাতে কঠোরতা পরীক্ষার ফলাফলের নির্ভুলতা উন্নত করা যায়।
● এজ স্ক্যানিং ফাংশন। XY স্বয়ংক্রিয় প্ল্যাটফর্মের গতির মাধ্যমে, নির্দিষ্ট বস্তুর প্রান্ত স্ক্যান করা যেতে পারে এবং বস্তুর প্রান্তের কনট্যুর আঁকা যেতে পারে।
● প্যানোরামিক স্প্লাইসিং ফাংশন। "প্যানোরামিক স্ক্যানিং" ফাংশনের মাধ্যমে, আপনি একটি নির্দিষ্ট পরিসরের মধ্যে একটি প্যানোরামা পেতে পারেন এবং মানচিত্রে যেকোনো পাথ প্ল্যানিং করতে পারেন।
● আঞ্চলিক মোড এবং অবিচ্ছিন্ন পরীক্ষার ফাংশন। একই ভিউতে বিদ্যমান থাকতে পারে এমন একাধিক ইন্ডেন্টেশনের জন্য, এলাকা মোড নির্বাচন করা যেতে পারে এবং প্রতিটি পরিমাপের সময় শুধুমাত্র সেট করা রেঞ্জের মধ্যে ইন্ডেন্টেশনগুলি বিবেচনা করা হয়। অবিচ্ছিন্ন পরীক্ষার সময় এলাকা মোড চালু করা হলে, একই ভিউতে একাধিক ইন্ডেন্টেশনের কারণে পরীক্ষার বাধা এড়ানো যেতে পারে। সারফেস সংশোধন ফাংশন।
● সারফেস সংশোধন ফাংশন। এটি ASTM E384 স্ট্যান্ডার্ডের টেবিল I এবং টেবিল II মেনে চলে এবং বল এবং রডের মতো বাঁকা অংশের জন্য পরীক্ষা এবং সংশোধনের প্রয়োজনীয়তা প্রদান করে।
● কোণ সংশোধন ফাংশন। প্ল্যাটফর্ম এবং ক্যামেরার মধ্যে কোণের বিচ্যুতি কোণের স্বয়ংক্রিয় সংশোধনের মাধ্যমে দূর করা যেতে পারে এবং প্ল্যাটফর্মের পজিশনিং নির্ভুলতা উন্নত করা যেতে পারে।
● ফ্র্যাকচার টফনেস ফাংশন। ফ্র্যাকচার টফনেসের ফাংশন পরীক্ষা করা যেতে পারে ইন্ডেন্টেশন ফ্র্যাকচার টফনেস ডেটা পরিমাপ করতে।
● মাল্টি স্যাম্পেল প্যানোরামিক স্প্লাইসিং ফাংশন। একই সময়ে একাধিক নমুনার জন্য প্যানোরামিক স্প্লাইসিং করা যেতে পারে এবং তারপরে এই প্যানোরামাগুলিতে পাথ প্ল্যানিং করা যেতে পারে। অবশেষে, অবিচ্ছিন্ন পরীক্ষা সম্পন্ন হয়েছিল।
মোটরযুক্ত X-Y প্ল্যাটফর্ম VMP-505 এর স্পেসিফিকেশন:
● স্টেপ-মোটর সিস্টেম সহ স্বয়ংক্রিয় XY প্ল্যাটফর্ম: মহাকাশ গ্রেড প্রক্রিয়াকরণ প্রযুক্তি
● সুপিরিয়র সিলিং পারফরম্যান্স দীর্ঘমেয়াদী পুনরুদ্ধারের নির্ভুলতার স্থিতিশীলতা নিশ্চিত করে
● প্ল্যাটফর্মের আকার: 255mmx205mm
● XY দিকে সর্বাধিক স্থানচ্যুতি: 50X50mm প্রয়োজনীয়তা), সর্বনিম্ন পদক্ষেপ: 0.625um
● উত্তর নির্ভুলতা: একমুখী সম্পূর্ণ পরিসীমা ≤ 10um
● স্ক্যানিং সম্পূর্ণ কোর্স ≤ 20um
● ঐচ্ছিকভাবে বৃহত্তর মোটরযুক্ত X-Y প্ল্যাটফর্ম VMP1111
● X-Y ভ্রমণের আকার: 110x110mm এবং প্ল্যাটফর্মের আকার: 310mmx255mm
