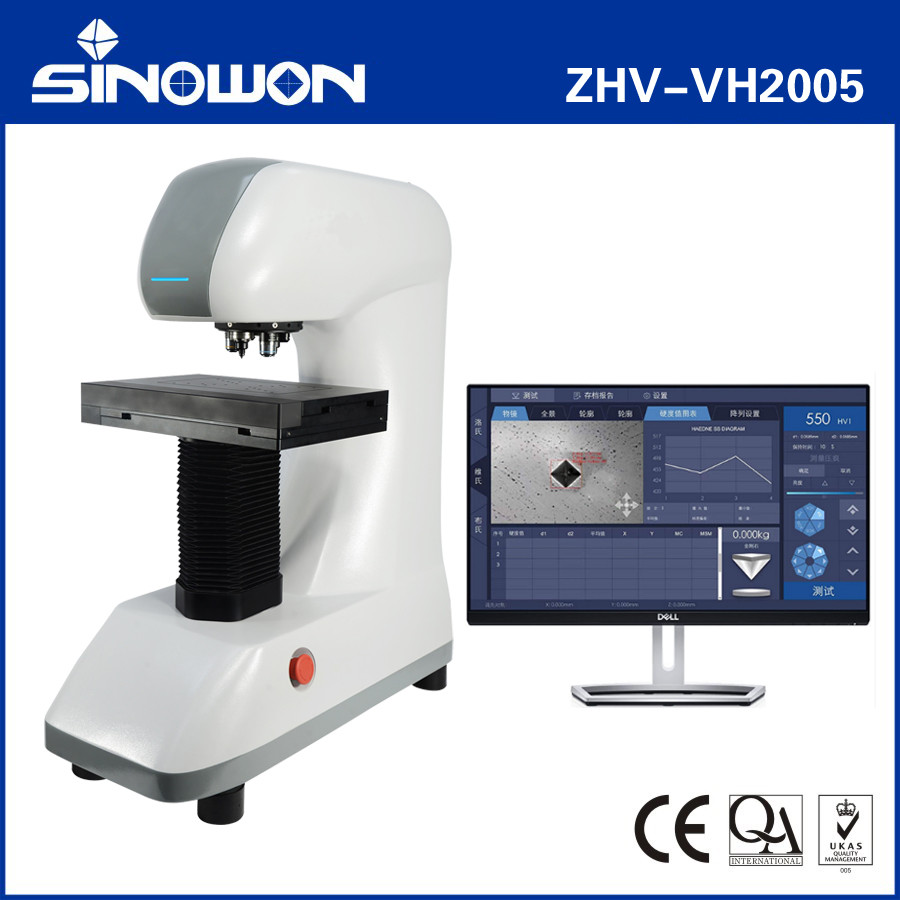

স্বয়ংক্রিয় মাইক্রোভিকারস হার্ডনেস টেস্টার অটোভিকি ZHV-VH2005
ভূমিকা:
Vickers পদ্ধতি একটি অপটিক্যাল পরিমাপ সিস্টেমের উপর ভিত্তি করে, এটি একটি ইন্ডেন্টেশন তৈরি করতে একটি ডায়মন্ড ইন্ডেন্টার ব্যবহার করে হালকা লোডের একটি পরিসীমা নির্দিষ্ট করে যা পরিমাপ করা হয় এবং একটি কঠোরতা মানতে রূপান্তরিত হয়। এটি বিস্তৃত ধরণের সামগ্রীতে পরীক্ষার জন্য খুব দরকারী, তবে ইম্প্রেশনের আকার পরিমাপ করতে সক্ষম করার জন্য পরীক্ষার নমুনাগুলি অবশ্যই পালিশ করা উচিত। ভিকার স্কেলে পরীক্ষার জন্য একটি বর্গাকার বেস পিরামিড আকৃতির হীরা ব্যবহার করা হয়। সাধারণত লোডগুলি খুব হালকা হয়, 5gf থেকে 2Kgf পর্যন্ত, যদিও "ম্যাক্রো" ভিকার লোডগুলি 50 কেজি বা তার বেশি হতে পারে৷
মাইক্রো ভিকারের কঠোরতা পদ্ধতিগুলি ধাতু, সিরামিক এবং কম্পোজিট পরীক্ষা করার জন্য ব্যবহার করা হয় - প্রায় যেকোনো ধরনের উপাদান। যেহেতু ভিকার্স পরীক্ষায় পরীক্ষার ইন্ডেন্টেশন খুবই ছোট, তাই এটি বিভিন্ন ধরনের অ্যাপ্লিকেশনের জন্য উপযোগী: ফয়েলের মতো খুব পাতলা উপাদান পরীক্ষা করা বা কোনো অংশের পৃষ্ঠ, ছোট অংশ বা ছোট এলাকা পরিমাপ করা, স্বতন্ত্র মাইক্রোস্ট্রাকচার পরিমাপ করা বা গভীরতা পরিমাপ করা। একটি অংশ বিভাগ করে কেস শক্ত করা এবং কঠোরতার পরিবর্তনের একটি প্রোফাইল বর্ণনা করার জন্য ইন্ডেন্টেশনের একটি সিরিজ তৈরি করা।
সংক্ষিপ্ত ভূমিকা:

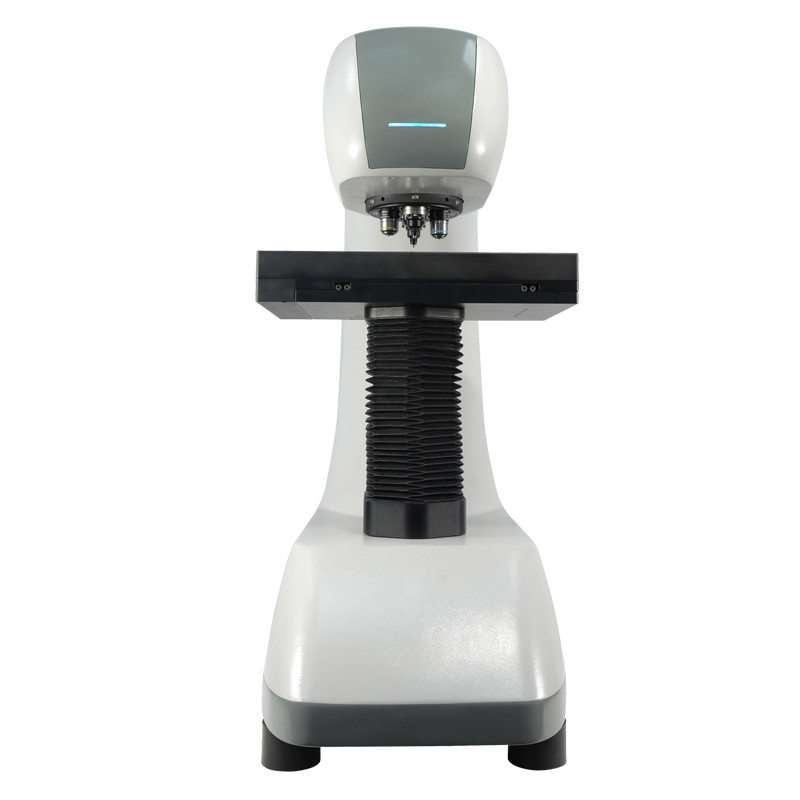

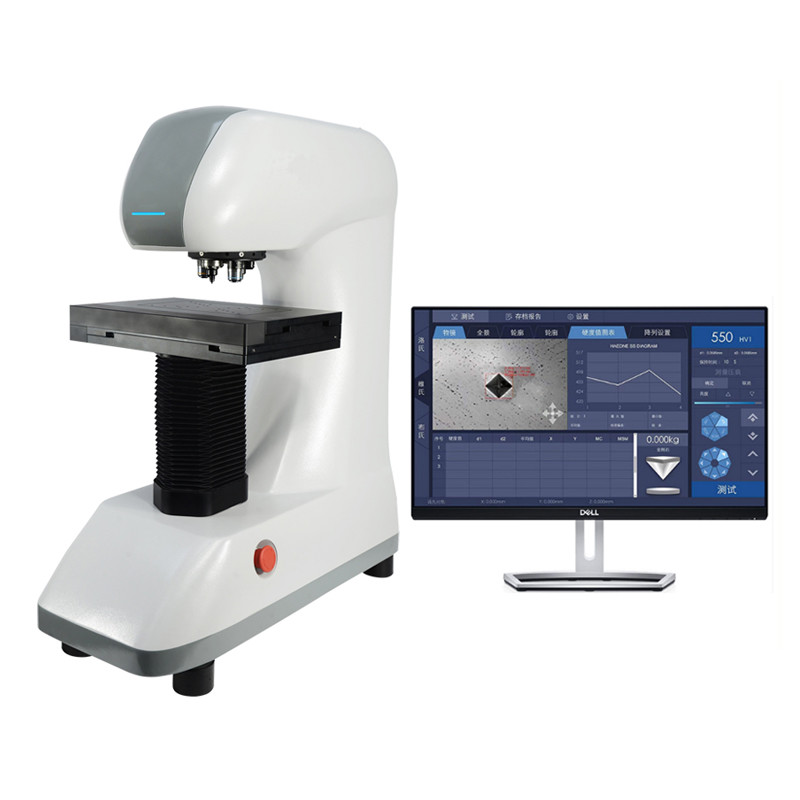

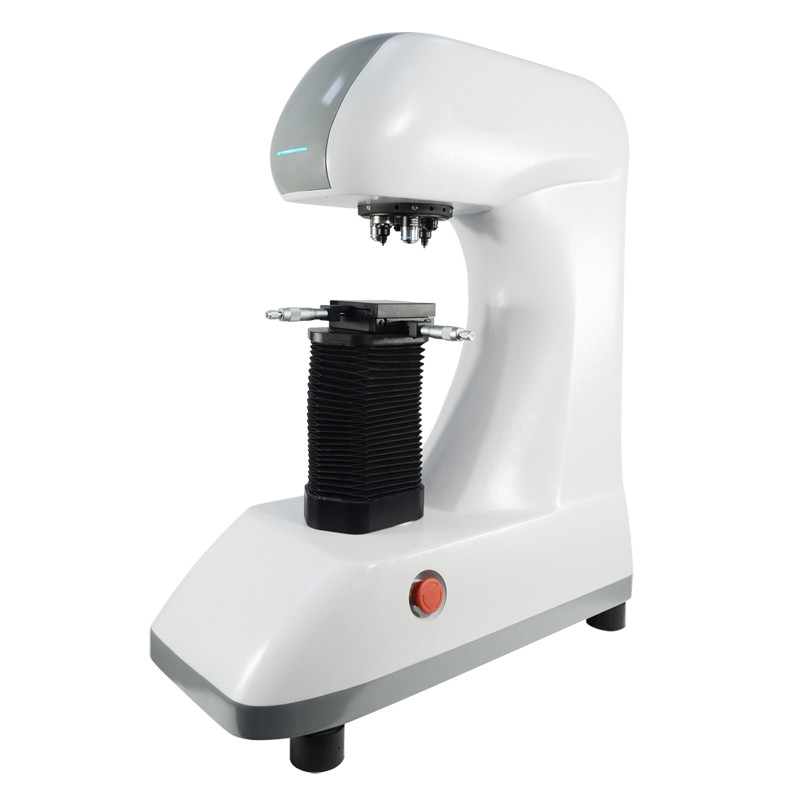

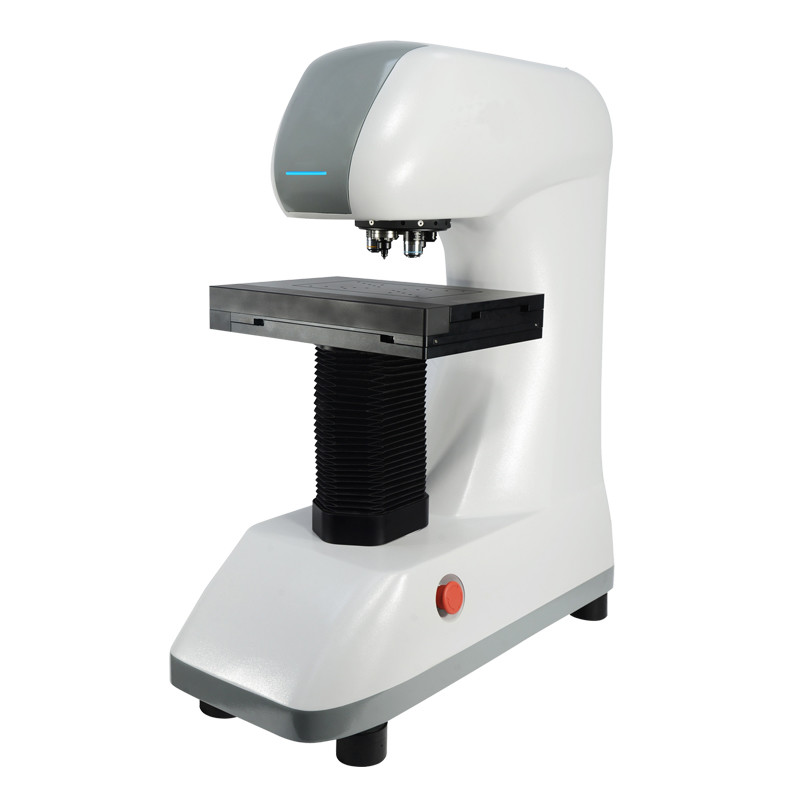

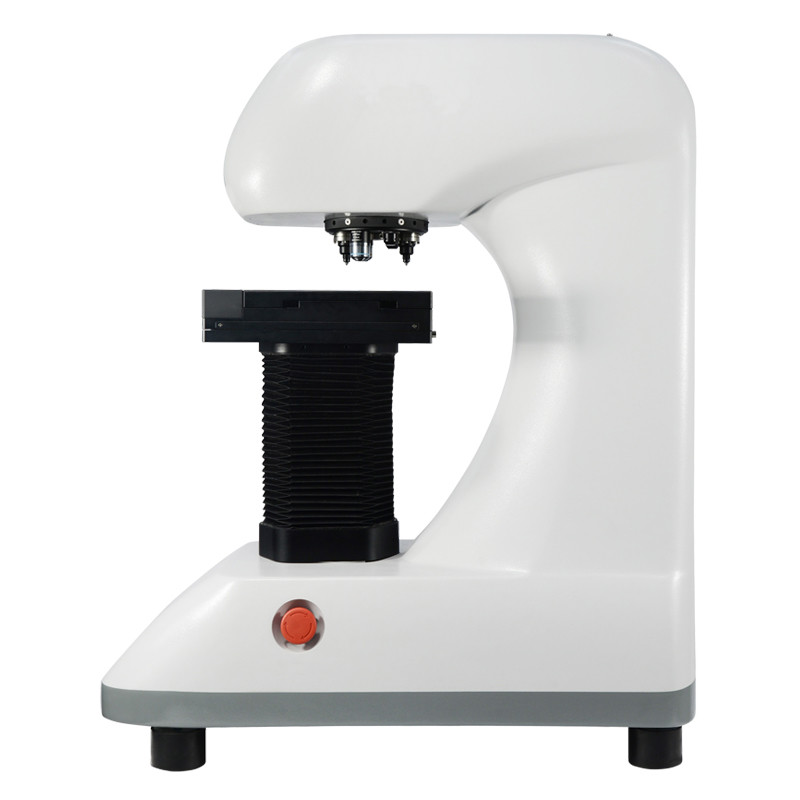

AutoVicky ZHV-VH2005 হল একটি স্বয়ংক্রিয় মাইক্রো-ভিকারস হার্ডনেস টেস্টিং সিস্টেম যার সাথে মেশিন ভিশন, মোটর চালিত XY প্ল্যাটফর্ম, ঐচ্ছিক অটো-ফোকাস সিস্টেম এবং কম্পিউটার সফ্টওয়্যার সিস্টেম ATS-300, এতে ভিকারের ইন্ডেন্টেশন সম্পর্কে স্বয়ংক্রিয় পরিমাপ রয়েছে, মানুষের অপারেশন ত্রুটি দূর করে, মূলত কাজের দক্ষতা উন্নত করে, কঠোরতা পরীক্ষা পরিমাপকে আরও সঠিক এবং জটিল করে তোলে।
বৈশিষ্ট্য:
- ওজন লোডিং সিস্টেমের জন্য লিনিয়ার ডিসপ্লেসমেন্ট লিফটিং স্ট্রাকচার সহ VH2005A মাইক্রো ভিকার হার্ডনেস টেস্টারদের চমৎকার বোল্ডি।
- 5gf থেকে 2000gf পর্যন্ত সুনির্দিষ্ট লোড সেল সিস্টেম, এবং পরীক্ষার প্রক্রিয়া চলাকালীন স্বয়ংক্রিয় লোডিং, বাসস্থান এবং আনলোডিং

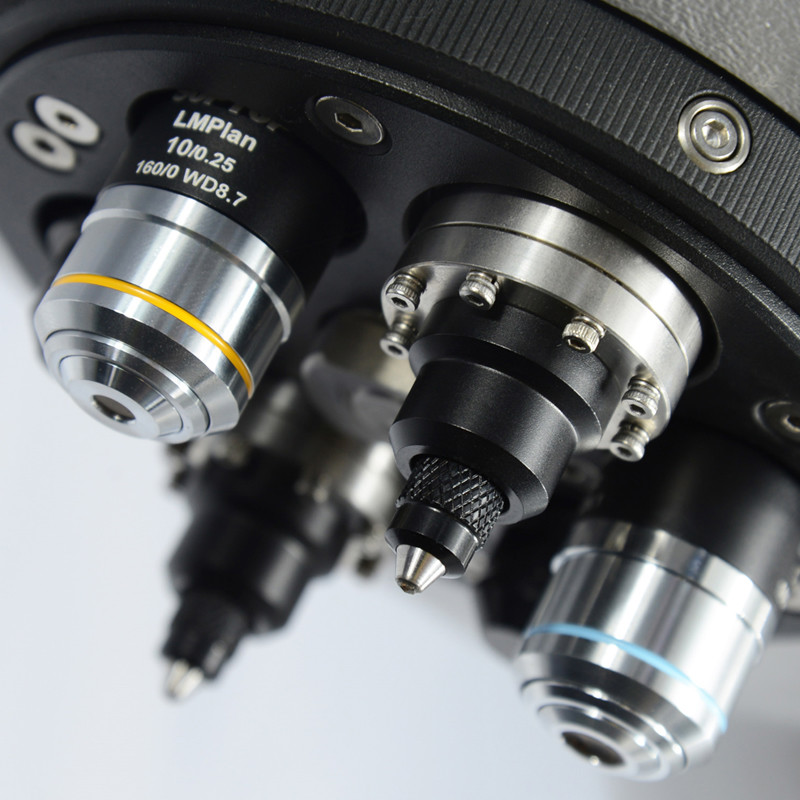

- 6-ওয়ার্কিং-পজিশন সহ স্থিতিশীল স্বয়ংক্রিয় বুরুজ, মাইক্রোভিকার ডায়মন্ড ইন্ডেন্টার, 10x এবং 50x উদ্দেশ্য একটি ফোকাল প্লেনে ইনস্টল করা হচ্ছে।
- 8MPixel ক্যামেরা সহ হাই-ডেফিনিশন অপটিক্যাল পাথ কঠোরতা ইনডেনশনকে তীক্ষ্ণভাবে তৈরি করে, ভিডিও ম্যাগনিফিকেশন 2000x এর বেশি, এটি সহজেই ছোট ইন্ডেনশনের পরিমাপ করে।
- ধাতুর আকার 110x100mm সহ মোটরাইজড XY প্ল্যাটফর্ম এবং স্টোক পরিমাপ 120x120mm, এটি স্বয়ংক্রিয়ভাবে নমুনার ভিকার কঠোরতা পরীক্ষা করার জন্য প্রোগ্রাম করা যেতে পারে।
- Z-অক্ষ অটোফোকাস ফোকাস সিস্টেম স্ট্যান্ডার্ড ডেলিভারি হিসাবে
- স্মার্ট টেস্টিং ফাংশন সহ শক্তিশালী স্বয়ংক্রিয় ভিকার টেস্টিং সফ্টওয়্যার ATS-300
- উইন্ডোজ অপারেটিং সিস্টেম, ওয়ার্ড, এক্সেল, পিডিএফ এবং অন্যান্য কাস্টমাইজড আউটপুট রিপোর্ট পাওয়া যায়।
স্পেসিফিকেশন:
| পণ্য |
স্বয়ংক্রিয় মাইক্রোভিকারস হার্ডনেস টেস্টার |
| মডেল |
অটোভিকি ZHV-VH2005 |
| কোড# |
823-170-2005 |
| লোডিং ফোর্স |
এন |
0.098~19.60 |
| gf |
5~2000 |
| লোডিং সিস্টেম |
স্বয়ংক্রিয় |
| মোটর চালিত XY স্টেজ |
L:180*W:140mm সাইজ সহ মিনি-স্টেপ-মোটর |
| XY স্টেজ স্ট্রোক |
50x50 মিমি |
| সর্বনিম্ন পদক্ষেপ |
0.625um |
| ভাষা |
ইংরেজি |
| লোডিং সময় |
1~60s নিয়মিত |
| বুরুজ |
স্বয়ংক্রিয় বুরুজ |
| উদ্দেশ্য |
10×, 50× |
| Z-অক্ষ ফোকাসিং সিস্টেম |
ওয়ার্ম গিয়ার সিস্টেম দ্বারা ম্যানুয়াল-ফোকাস |
| ন্যূনতম পরিমাপের একক |
0.025 μm |
| সর্বোচ্চ নমুনার উচ্চতা |
200 মিমি |
| যন্ত্রের গলা |
170 মিমি |
| এক্সিকিউটিভ স্ট্যান্ডার্ড |
GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 |
| পাওয়ার সাপ্লাই |
AC220V/50; 110V/60 Hz |
| মাত্রা (L×W×H) |
525*323*773 মিমি |
| স্বয়ংক্রিয় টেস্টিং সফটওয়্যার |
ATS-300 চিত্র বিশ্লেষণ এবং পরিমাপ সফ্টওয়্যার (ডংগল এবং সিডি) |
| ক্যামেরার ধরন |
8 মেগাপিক্সেল এইচডি ক্যামেরা |
| মোশন কন্ট্রোলার |
XY স্বয়ংক্রিয় প্ল্যাটফর্ম কন্ট্রোল সিস্টেম |
| মনিটর |
21.5" HDMI মনিটর |
| নেট ওজন |
75 কেজি |
| স্থূল ওজন |
120 কেজি |
Vickers এবং Knoop পরিমাপ সফ্টওয়্যার পরিচিতি
সফ্টওয়্যার সুবিধা:
● এটি প্যানোরামিক স্ক্যানিং উপলব্ধি করতে পারে, কম্পিউটারে পণ্যের সামগ্রিক গ্রাফিক্স স্ক্যান করতে পারে, যেকোনো অবস্থান নির্বাচন করতে পারে এবং পণ্যটি স্বয়ংক্রিয়ভাবে প্রয়োজনীয় অবস্থানে চলে যাবে
● এটি পথ পরিকল্পনার 17টি উপায়কে সমর্থন করতে পারে, যেকোনো নম্বর সেট করতে পারে, যেমন 30-পয়েন্ট স্থানাঙ্ক, স্টার্টে ক্লিক করুন এবং মেশিনটি স্বয়ংক্রিয়ভাবে ম্যানুয়াল অপারেশন, স্বয়ংক্রিয় লোডিং, স্বয়ংক্রিয় ফোকাসিং এবং স্বয়ংক্রিয় পরিমাপ ছাড়াই 30 পয়েন্ট পরিমাপ সম্পূর্ণ করবে।
● ঐচ্ছিক Z-অক্ষ মোটর এবং স্বয়ংক্রিয়-ফোকাস সিস্টেমের সাথে সজ্জিত, ম্যানুয়ালি ফোকাল দৈর্ঘ্য খুঁজে বের করার প্রয়োজন নেই এবং মেশিনটি স্বয়ংক্রিয়ভাবে ফোকাস করে। ম্যানুয়াল পরিমাপ ত্রুটি এড়াতে সমস্ত পদক্ষেপ সফ্টওয়্যার দ্বারা সম্পন্ন করা হয়।
মৌলিক ফাংশন:
● ইন্ডেন্টেশন ইমেজের স্বয়ংক্রিয় শনাক্তকরণ ক্ষমতা অগ্রগণ্য, এবং সনাক্তকরণের কার্যকারিতা, স্থায়িত্ব এবং সনাক্তকরণ ফলাফলের নির্ভুলতা বেশি।
● দুই ধরনের ক্রমাঙ্কন: অপটিক্যাল ক্রমাঙ্কন, (ম্যানুয়াল/স্বয়ংক্রিয়) কঠোরতা ব্লক ক্রমাঙ্কন। কঠোরতা ব্লক একাধিক গড়, নির্বিচারে একাধিক স্ট্যান্ডার্ড ব্লক এবং সেগমেন্টেড ক্রমাঙ্কন এবং পছন্দের পরিমাপ সমর্থন করে।
● স্বয়ংক্রিয় পরিমাপ ছাড়াও, তিনটি ম্যানুয়াল পরিমাপের বিকল্প রয়েছে: চার পাশের পরিমাপ, তির্যক পরিমাপ এবং চার-বিন্দু পরিমাপ (চারটি শীর্ষবিন্দু নির্বাচনের ক্রম নির্বিচারে হতে পারে)।
● তিন ধরনের ইন্ডেন্টেশন চিহ্ন সমর্থিত: "আয়তক্ষেত্র", "রেড ক্রস" এবং "বৃত্তাকার"।
● ম্যানুয়াল পরিমাপের সময়, এতে ম্যাগনিফাইং গ্লাসের কাজ রয়েছে, যা ইন্ডেন্টেশন শীর্ষবিন্দুর অবস্থান খুঁজে পেতে সুবিধাজনক;
● অনন্য কীবোর্ড শর্টকাট ফাংশন পরিমাপ ক্রিয়াকলাপকে আরও দক্ষ করতে নির্বাচিত শীর্ষবিন্দুকে দ্রুত সরাতে পারে।
● ইন্ডেন্টেশন ডায়াগোনালের পিক্সেল দূরত্ব এবং শারীরিক দূরত্ব প্রদান করুন এবং রিয়েল টাইমে বর্তমান লোডের অধীনে HV/HK মান গণনা করুন।
● টারেটের স্বয়ংক্রিয় স্যুইচিং (অবজেক্টিভ লেন্স এবং ইনডেনটার স্যুইচিং)।
● কম্পিউটারে ইন্ডেন্টেশন ভিডিও প্রদর্শনের জন্য 5 মিলিয়ন ডিজিটাল ক্যামেরা। এটি ছবি ক্যাপচার এবং সংরক্ষণ করতে পারে।
● রিয়েল টাইম প্রদর্শন এবং বর্তমান কঠোরতা পরীক্ষকের স্থিতি আপডেট করুন: বর্তমান ইন্ডেন্টার / অবজেক্টিভ লেন্স, লোড ধরে রাখার সময়, লোডিং ফোর্স ইত্যাদি।
● দুই বিন্দুর মধ্যে দূরত্ব ম্যানুয়ালি পরিমাপ করা যেতে পারে; দূরত্বের একাধিক গ্রুপ একই সময়ে ভিডিও বা ছবিতে প্রদর্শিত হতে পারে।
● বিভিন্ন রেজোলিউশন, বিভিন্ন উদ্দেশ্যমূলক লেন্স এবং বিভিন্ন লোডের ক্ষেত্রে, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে সেরা ক্রমাঙ্কন সহগ নির্বাচন করবে।
● সমস্ত পরীক্ষার পয়েন্টের তথ্য আলাদাভাবে বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী চিহ্নিত এবং চিহ্নিত করা যেতে পারে। পরীক্ষার পয়েন্ট শনাক্তকরণের তথ্য পরীক্ষার মান ক্রম সারণীতে এবং সহজ প্রশ্নের জন্য ইন্ডেন্টেশন ডায়াগ্রামে প্রদর্শিত হবে। এই ফাংশন পরবর্তী বিশ্লেষণ এবং প্রক্রিয়াকরণের জন্য খুবই গুরুত্বপূর্ণ।
● বুঝতে GB, DIN, ISO, ASTM এবং অন্যান্য হার্ডনেস কনভার্সন স্ট্যান্ডার্ড দেখুন: ভিকারস এইচভি, নূপ এইচকে; রকওয়েল: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; সারফেস রকওয়েল: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; ব্রিনেল এইচবিএস এবং ব্রিনেল এইচবিডাব্লুর মতো কঠোরতা মানগুলির মধ্যে পারস্পরিক রূপান্তর উপলব্ধি করুন।
● শক্ত স্তরের পাথ ক্রম পরিমাপ করার সময়, একাধিক নমনীয় প্রারম্ভিক সেটিং মোড রয়েছে, যা স্বয়ংক্রিয়ভাবে পূর্ববর্তী পাথ ক্রমটি সংরক্ষণ এবং আমদানি করে; পরিমাপ পথটি পুনরায় লোড করার জন্য পছন্দসই হিসাবে সংরক্ষণ করা যেতে পারে।
● পথের ক্রম পরিমাপের ফলাফল স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট শক্ত স্তরের গভীরতার মান এবং কঠোরতা পরিবর্তন বক্ররেখা তৈরি করে।
পরিমাপ ডেটার জন্য একাধিক বিশ্লেষণ মোড নির্বাচন করা যেতে পারে; সমস্ত ফলাফল গ্রাফিক রিপোর্টে সেট করা যেতে পারে।
● প্রতিবেদনের বিষয়বস্তু এবং বিন্যাস নমনীয়ভাবে সেট করা যেতে পারে এবং WORD এবং EXCEL নথি স্বয়ংক্রিয়ভাবে তৈরি করা যেতে পারে।
● পাসওয়ার্ড এবং ব্যবস্থাপনা কর্তৃপক্ষ সেট করা যেতে পারে: সাধারণ অপারেটররা শুধুমাত্র সেট সেটিংস অনুযায়ী কঠোরতা পরিমাপ করতে পারে।
● বিল্ট-ইন স্ট্যান্ডার্ড হার্ডনেস ভ্যালু কনভার্সন টুল স্বয়ংক্রিয়ভাবে পরিমাপ করা কঠোরতা মানকে টেবিল অনুযায়ী রূপান্তর করতে পারে এবং ফলাফল সারণিতে তালিকাভুক্ত করতে পারে।
উন্নত ফাংশন:
●স্বয়ংক্রিয় ফোকাস ফাংশন.ইন্ডেন্টেশনের স্বয়ংক্রিয় ফোকাসিং উপলব্ধি করা যেতে পারে এবং একক ইন্ডেন্টেশনের ফোকাসিং সময় 2-5 সেকেন্ড। (এই ফাংশন উপলব্ধি করতে, ZHV-VH2005 মোটর Z-অক্ষ এবং স্বয়ংক্রিয়-ফোকাস সিস্টেমের সাথে সজ্জিত করা আবশ্যক)
●রুট পরিকল্পনা ফাংশন.দূরত্ব পরিমাপ ফাংশনের একটি এক্সটেনশন হিসাবে, মাউসের সাহায্যে ছবিতে ক্লিক করার মাধ্যমে পরিমাপ করা পথের 17টি মোডের সঠিক পরিকল্পনা সম্পন্ন হয়।
1)বিনামূল্যে পয়েন্ট নির্বাচন: চিত্রের যেকোনো অবস্থানে ক্লিক করুন পরিমাপ করার পথ হয়ে উঠতে।
2)নির্বিচারে দিকনির্দেশনা: যেকোনো দিক থেকে যে কোনো শুরু বিন্দু এবং সরল-রেখার অংশ নির্বাচন করুন।
৩)প্রান্ত স্বাভাবিক: স্বয়ংক্রিয়ভাবে স্বাভাবিক লাইন সেগমেন্ট তৈরি করতে প্রান্তের কাছাকাছি ক্লিক করুন।
4)দুই পয়েন্ট স্বাভাবিক:কেন্দ্রের স্বাভাবিক লাইন সেগমেন্ট তৈরি করতে প্রান্তের দুটি প্রান্ত নির্বাচন করুন।
৫)কোণ দ্বিখণ্ডক: তিনটি বিন্দু কোণ দ্বিখণ্ডিত অংশ তৈরি করতে কোণ তৈরি করে।
৬)বৃত্তাকার পথ: দুই-বিন্দু কেন্দ্রীকরণ / ব্যাসার্ধ, সময়ে একটি পথ তৈরি করা।
৭)প্রান্ত কনট্যুর: প্রান্ত বরাবর একটি পথ স্বয়ংক্রিয়ভাবে তৈরি করতে প্রান্তের কাছাকাছি ক্লিক করুন।
8)প্রান্ত সমদূরত্ব:সমান দূরত্বের রেখার অংশ তৈরি করতে প্রান্ত বরাবর দূরত্বে ক্লিক করুন।
9)Sawtooth তরঙ্গরূপ: সময়কাল, দাঁতের উচ্চতা এবং দাঁতের প্রতিসাম্য পরিমাণগতভাবে সেট করা যেতে পারে।
10)দুই পয়েন্টের কেন্দ্র: মাপার পথ হিসাবে মধ্যবিন্দু তৈরি করতে চিত্রের দুটি বিন্দু নির্বাচন করুন।
11)লাইন:যেকোন প্রারম্ভিক বিন্দুতে ক্লিক করুন, যে কোন দিকে সরলরেখার অংশে এবং মাঝখানে পরিবর্তনশীল দূরত্বে ক্লিক করুন।
12)মাল্টিলাইন:মাল্টিলাইন ওয়েপয়েন্ট।
১৩)জিগজ্যাগ:জিগজ্যাগ মাল্টিলাইন।
14)ইন্টারপোলেশন:দুটি পয়েন্টের মধ্যে পাথ পয়েন্টের একটি নির্দিষ্ট সংখ্যা / দূরত্ব সন্নিবেশ করান।
15)ম্যাট্রিক্স:আয়তক্ষেত্রাকার অ্যারের পাথ পয়েন্ট।
16)চাকা:চাকা পথ বিন্দু।
17)রিং:বৃত্তাকার পথ বিন্দু।
● প্রদান করুনইন্ডেন্টার / লেন্স অফসেট ক্রমাঙ্কন ফাংশনইন্ডেন্টার এবং লেন্সের মধ্যে যান্ত্রিক বিচ্যুতি দূর করতে এবং সিস্টেমের সামগ্রিক ত্রুটি সংশোধন করতে, যাতে কঠোরতা পরীক্ষার ফলাফলের নির্ভুলতা উন্নত করা যায়।
●এজ স্ক্যানিং ফাংশন।XY স্বয়ংক্রিয় প্ল্যাটফর্মের গতিবিধির মাধ্যমে, নির্দিষ্ট বস্তুর প্রান্তটি স্ক্যান করা যেতে পারে এবং অবজেক্টের প্রান্তের কনট্যুর আঁকা যায়।
●প্যানোরামিক স্প্লিসিং ফাংশন।"প্যানোরামিক স্ক্যানিং" ফাংশনের মাধ্যমে, আপনি একটি নির্দিষ্ট পরিসরের মধ্যে একটি প্যানোরামা পেতে পারেন এবং মানচিত্রে যেকোনো পথ পরিকল্পনা করতে পারেন।
●আঞ্চলিক মোড এবং ক্রমাগত পরীক্ষাফাংশনএকাধিক ইন্ডেন্টেশনের জন্য যা একই দৃশ্যের ক্ষেত্রে বিদ্যমান থাকতে পারে, এলাকা মোড নির্বাচন করা যেতে পারে এবং প্রতিটি পরিমাপের সময় শুধুমাত্র সেট পরিসরের মধ্যে ইন্ডেন্টেশন বিবেচনা করা হয়। ক্রমাগত পরীক্ষার সময় যখন এলাকা মোড চালু থাকে, একই ক্ষেত্রের একই ক্ষেত্রে একাধিক ইন্ডেন্টেশনের কারণে পরীক্ষার বাধা এড়ানো যায়। পৃষ্ঠ সংশোধন ফাংশন.
●পৃষ্ঠ সংশোধন ফাংশন.এটি ASTM E384 স্ট্যান্ডার্ডের সারণি I এবং সারণী II মেনে চলে এবং বল এবং রডের মতো বাঁকা অংশগুলির জন্য পরীক্ষা এবং সংশোধনের প্রয়োজনীয়তা প্রদান করে।
●কোণ সংশোধন ফাংশন।প্ল্যাটফর্ম এবং ক্যামেরার মধ্যে কোণ বিচ্যুতি কোণের স্বয়ংক্রিয় সংশোধনের মাধ্যমে নির্মূল করা যেতে পারে এবং প্ল্যাটফর্মের অবস্থান নির্ভুলতা উন্নত করা যেতে পারে।
●ফ্র্যাকচার শক্ততা ফাংশন।ইন্ডেন্টেশন ফ্র্যাকচার টাফনেস ডেটা পরিমাপ করতে ফ্র্যাকচার শক্ততার ফাংশন পরীক্ষা করা যেতে পারে।
●মাল্টি নমুনা প্যানোরামিক splicing ফাংশন.প্যানোরামিক স্প্লিসিং একই সময়ে একাধিক নমুনার জন্য করা যেতে পারে, এবং তারপর এই প্যানোরামাগুলিতে পথ পরিকল্পনা করা যেতে পারে। অবশেষে, একটানা পরীক্ষা সম্পন্ন হয়.
মোটর চালিত XY প্ল্যাটফর্ম VMP-1212 এর স্পেসিফিকেশন:
স্টেপ-মোটর সিস্টেম সহ স্বয়ংক্রিয় XY প্ল্যাটফর্ম: মহাকাশ গ্রেড প্রক্রিয়াকরণ প্রযুক্তি
● উচ্চতর সিলিং কর্মক্ষমতা দীর্ঘমেয়াদী পুনরুদ্ধারের নির্ভুলতার স্থায়িত্ব নিশ্চিত করে
● প্ল্যাটফর্মের আকার: 260mmx250mm
● XY দিক থেকে সর্বোচ্চ স্থানচ্যুতি: 50X50mm প্রয়োজনীয়তা), সর্বনিম্ন ধাপ: 0.625um
● উত্তরের সঠিকতা: একমুখী পূর্ণ পরিসীমা ≤ 3um
পুরো কোর্স স্ক্যান করা হচ্ছে ≤ 20um
● ঐচ্ছিক বড় মোটর চালিত XY প্ল্যাটফর্ম VMP1111
