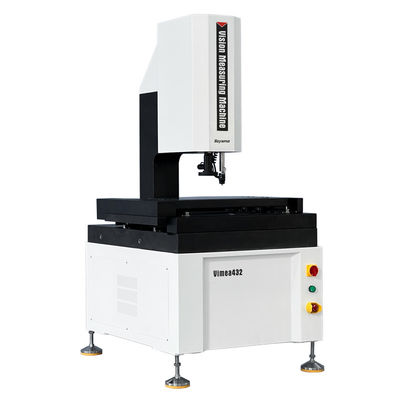

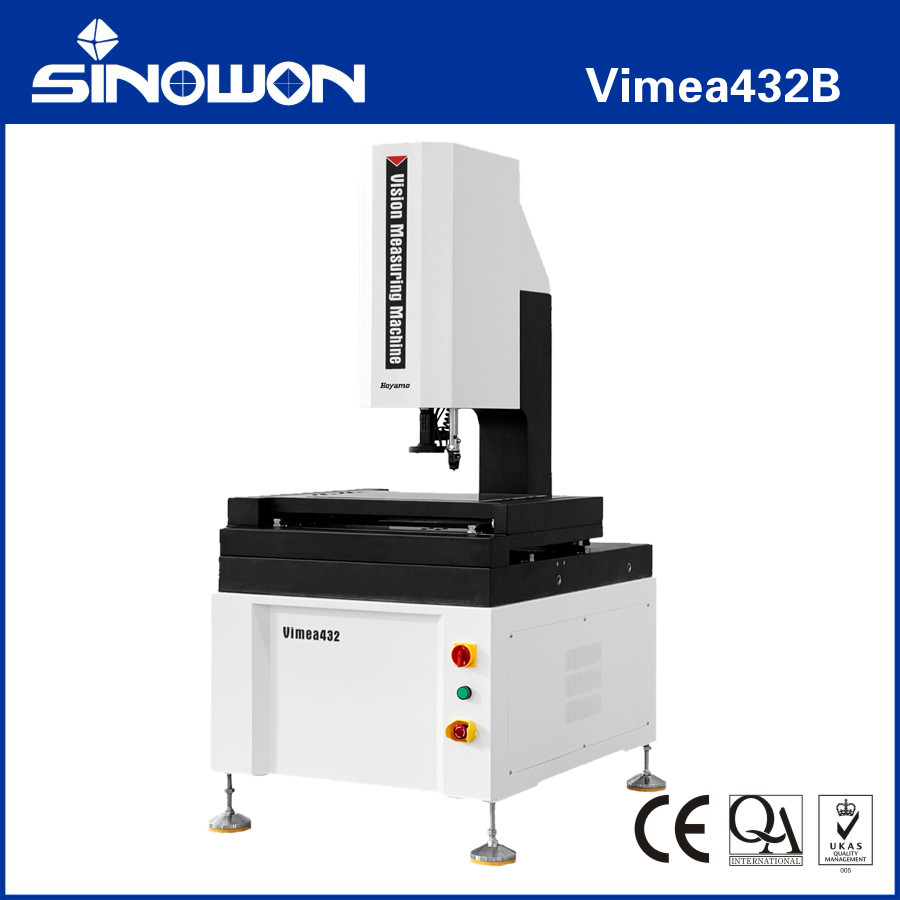

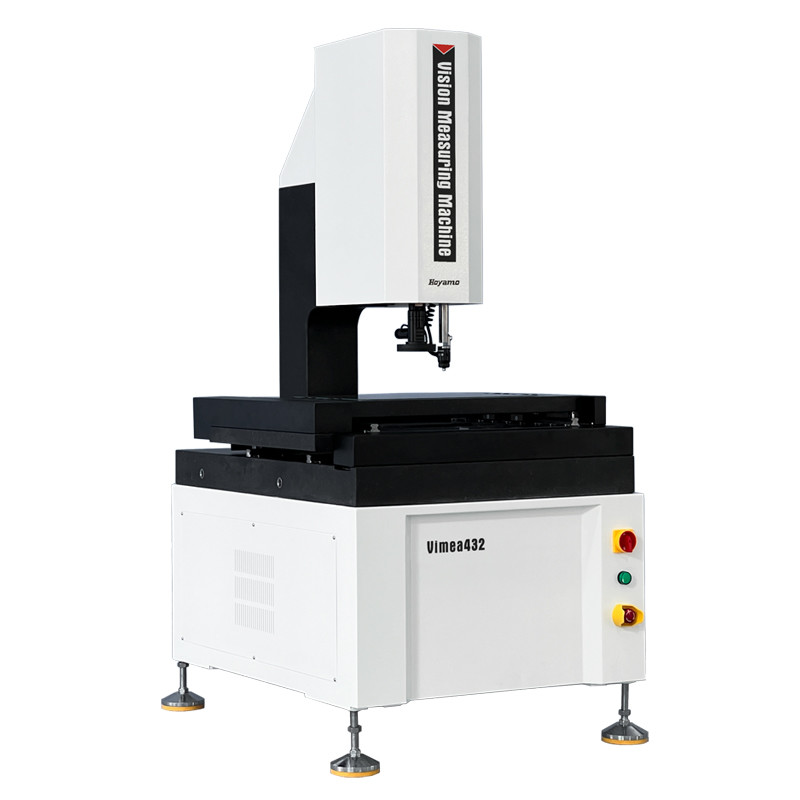

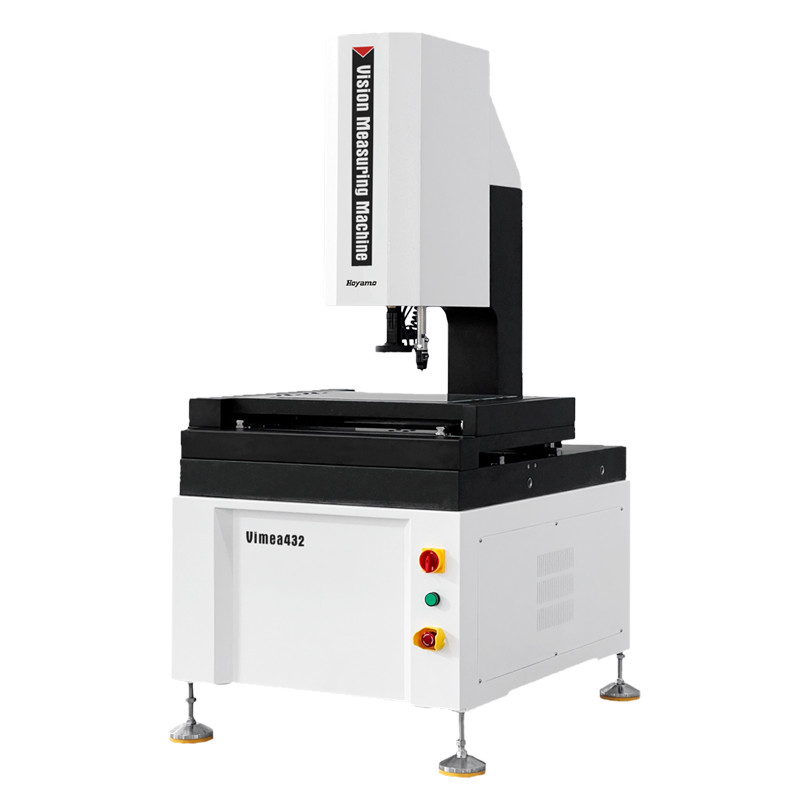

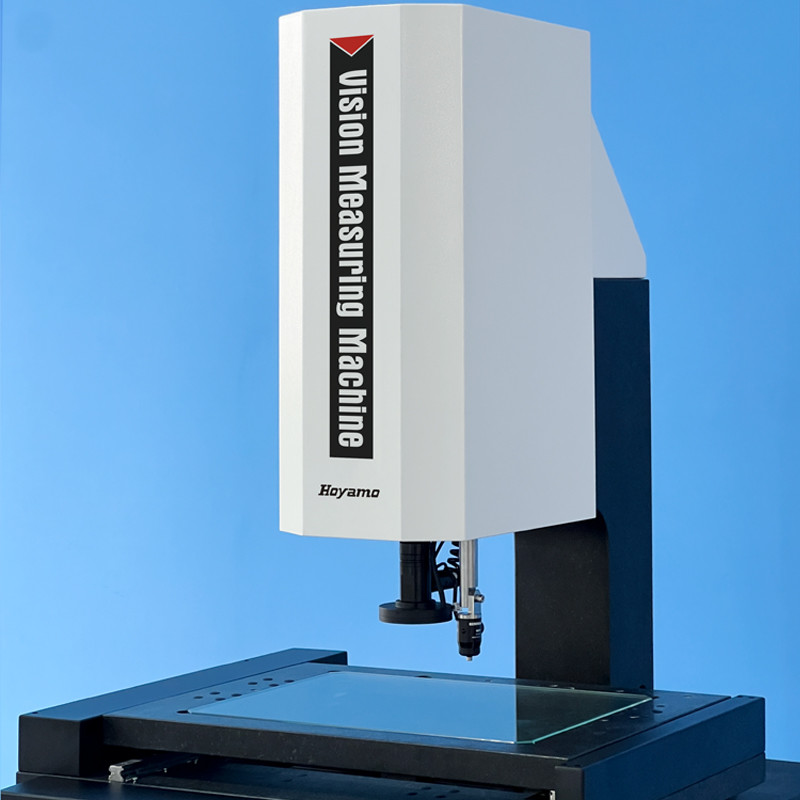

ক্যান্টিলিভার3 ডি অটোমেটিক যোগাযোগ এবং ভিডিও পরিমাপ সিস্টেমভিমিয়া ৪৩২বি
পণ্যের বৈশিষ্ট্য:
1. এক্সওয়াইজেড তিন অক্ষের সিএনসি স্বয়ংক্রিয় নির্ভুলতা নিয়ন্ত্রণ, সুনির্দিষ্ট অবস্থান;
2. গ্রানাইট বেস এবং স্তম্ভ, ভাল স্থিতিশীলতা;
3.প্রিসিশন লিনিয়ার গাইড, গ্রিলিং-গ্রেড বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি, গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে;
4.0সিস্টেমের অবস্থান এবং পরিমাপের সঠিকতা নিশ্চিত করার জন্য.5μm উচ্চ নির্ভুলতা গ্রিডিং রুলার;
5. পরিষ্কার পর্যবেক্ষণ এবং সঠিক পরিমাপের চাহিদা মেটাতে উচ্চ-রেজোলিউশনের ডিজিটাল ক্যামেরা;
6.6.৫x হাই ডিফিনিশন অপটিক্যাল লেন্স, সঠিক জুম, এককালীন পিক্সেল সংশোধন;
7. প্রোগ্রাম নিয়ন্ত্রিত 5-রিং 8-অঞ্চল এলইডি পৃষ্ঠ আলোকসজ্জা এবং সমান্তরাল এলইডি কনট্যুর আলোকসজ্জা সিস্টেম বুদ্ধিমানভাবে 256 স্তরের উজ্জ্বলতা সমন্বয় উপলব্ধি;
8স্বয়ংক্রিয় ভিজন পরিমাপ সফটওয়্যার iMeasuring শক্তিশালী ফাংশন এবং সহজ অপারেট সঙ্গে।
স্পেসিফিকেশনঃ
| পণ্য |
ক্যান্টিলিভার অটোমেটিক ভিডিও মেজারিং সিস্টেম ভিমিয়া সিরিজ |
| মডেল |
ভিমিয়া ৩২২ |
ভিমিয়া ৪৩২ |
ভিমিয়া ৫৪২ |
| এক্স/ওয়াই অক্ষ ভ্রমণ |
(300*200) মিমি |
(400*300) মিমি |
(৫০০*৪০০) মিমি |
| Z অক্ষ ভ্রমণ |
২০০ মিমি |
| এক্স/ওয়াই/জেড ৩ অক্ষ লিনিয়ার স্কেল ((মিমি) |
লিনিয়ার স্কেল রেজোলিউশনঃ0.5 মিমি |
| গাইডেন্স মোড |
উচ্চ নির্ভুলতা রেখাযুক্ত গাইড, ডাবল ট্র্যাক ডাবল স্লাইডার গাইড |
| অপারেশন মোড |
জয়েস্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম |
| সঠিকতা* |
এক্সওয়াই অক্ষঃ≤2.5+L/200 ((um) |
| Z অক্ষঃ≤5.0+L/200 ((um) |
| পুনরাবৃত্তিযোগ্য |
২ মিমি |
|
আলোকসজ্জা
সিস্টেম
|
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| উপরিভাগ |
0~255 স্টেপলেস অ্যাডজাস্টেবল 5-রিং 8-বিভাজন LED পৃষ্ঠের আলোকসজ্জা |
| ভিডিও সিস্টেম** |
1/2.9 "হাই রেজোলিউশন ডিজিটাল ক্যামেরা |
| 6.5X ম্যানুয়াল জুম লেন্স, অপটিক্যাল জুম্পিংঃ0.7X-4.5X, ভিডিও ম্যাগনিফিকেশন:28X~180X |
| পরিমাপ সফটওয়্যার |
iমাপ |
| অপারেটিং সিস্টেম |
সমর্থন WIN 10/11-32/64 অপারেটিং সিস্টেম |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষার সংস্করণ |
| কাজের পরিবেশ |
তাপমাত্রা 20°C±2°C, তাপমাত্রা পরিবর্তন <1°C/Hr; আর্দ্রতা 30%~80%RH; কম্পন <0.02g's, ≤15Hz। |
| পাওয়ার সাপ্লাই |
220V/50Hz/10A |
| লোড ক্যাপাসিটি |
২৫ কেজি থেকে ৫০ কেজি |
| মাত্রা ((WxDxH) |
(789*636*1640) মিমি |
(961*747*1640) মিমি |
121*860*1690) মিমি |
| প্যাকেজিং মাত্রা ((WxDxH) |
(1040*900*1900) মিমি |
(1140*1000*1900) মিমি |
(1260*1100*1900) মিমি |
| মোট/নিট ওজন |
২০০ কেজি |
৩২০ কেজি |
৫০৫ কেজি |
নোটঃ
L হল মাপা দৈর্ঘ্য ((মিমি), Z- অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা workpiece এর পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।
বৃহত্তরীকরণ হল আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।
0.5X বা 2X লক্ষ্যবস্তু প্রয়োজন অনুযায়ী ঐচ্ছিকভাবে পাওয়া যায়।
প্রোডাক্ট কনফিগারেশন মডেলের বর্ণনা (ভিমিয়া ৪৩২ এর উদাহরণ):
| প্রোডাক্ট বিভাগ |
2.৫ডি |
থ্রিডি |
2.৫ডি |
থ্রিডি |
| পণ্য |
2.৫ডি অটোমেটিক ভিডিও মেজারিং সিস্টেম |
৩ডি অটোমেটিক
যোগাযোগ এবং ভিডিও পরিমাপ সিস্টেম
|
2.৫ডি অটোমেটিক
লেজার-স্ক্যান এবং ভিডিও পরিমাপ সিস্টেম
|
3 ডি অটোমেটিক মাল্টিসেনসর
পরিমাপ যন্ত্র
|
| মডেল |
ভিমিয়া ৪৩২এ |
ভিমিয়া ৪৩২বি |
ভিমিয়া ৪৩২ সি |
ভিমিয়া ৪৩২ডি |
| প্রকার |
এ |
বি |
সি |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম লেন্স সেন্সর |

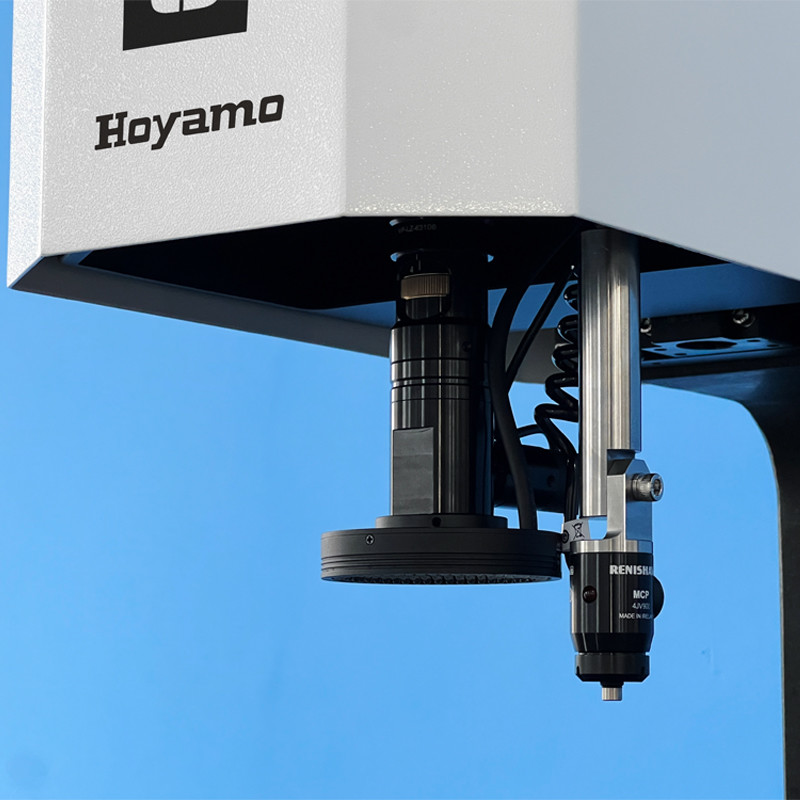

জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর |
জুম লেন্স সেন্সর এবং লেজার সেন্সর |
জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর |
| যোগাযোগ প্রোব |
ছাড়া |
এমসিপি-কিট১ |
ছাড়া |
এমসিপি-কিট১ |
| লেজার মডিউল |
ছাড়া |
ছাড়া |
ওম্রন লেজার |
ওম্রন লেজার |
| সফটওয়্যার সংস্করণ |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
ক্যান্টিলিভার অটোমেটিক ভিডিও মেজারিং সিস্টেমের মডেল এবং স্পেসিফিকেশন:
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| ভিমিয়া ৩২২ এ |
৫২৪-১২০জি |
ভিমিয়া ৪৩২এ |
৫২৪-১২০এইচ |
ভিমিয়া ৫৪২এ |
৫২৪-১২০জে |
| ভিমিয়া ৩২২ বি |
৫২৪-২২০জি |
ভিমিয়া ৪৩২বি |
৫২৪-২২০এইচ |
ভিমিয়া ৫৪২বি |
৫২৪-২২০জে |
| ভিমিয়া ৩২২ সি |
৫২৪-৩২০জি |
ভিমিয়া ৪৩২ সি |
৫২৪-৩২০এইচ |
ভিমিয়া ৫৪২ সি |
৫২৪-৩২০জে |
| ভিমিয়া ৩২২ ডি |
৫২৪-৪২০জি |
ভিমিয়া ৪৩২ডি |
৫২৪-৪২০ এইচ |
ভিমিয়া ৫৪২ডি |
৫২৪-৪২০ জ |
ক্যান্টিলিভার অটোমেটিক ভিডিও মেজারিং সিস্টেম ভ্রমণ গাইড টেবিল:
| ভ্রমণ |
মডেল
|
সঠিকতা |
এক্স অক্ষ ভ্রমণ
মিমি
|
YAxis ভ্রমণ
মিমি
|
Z অক্ষ স্ট্যান্ডার্ড ভ্রমণ
মিমি
|
Z- অক্ষ সর্বোচ্চ কাস্টমাইজড ভ্রমণ
মিমি
|
| E1x,y |
E1z |
| 300x200x200 |
ভিমিয়া ৩২২ |
2.5+L/200 |
5.0+L/200 |
৩০০ মিমি |
২০০ মিমি |
২০০ মিমি |
২৫০ মিমি |
| ৪০০x৩০০x২০০ |
ভিমিয়া ৪৩২ |
2.5+L/200 |
5.0+L/200 |
৪০০ মিমি |
৩০০ মিমি |
২০০ মিমি |
৩০০ মিমি |
| 500x400x200 |
ভিমিয়া ৫৪২ |
2.5+L/200 |
5.0+L/200 |
৫০০ মিমি |
৪০০ মিমি |
২০০ মিমি |
৪০০ মিমি |
সফটওয়্যার ভূমিকাঃ
iMeasuring সফটওয়্যার হল একটি পেশাদার মাল্টিসেন্সর পরিমাপ সফটওয়্যার যা ডেভেলপারদের সাথে মিটিং এবং সফটওয়্যার গবেষণা শিল্পে দশ বছরের অভিজ্ঞতার সাথে মিলিত।নকশা নীতি বন্ধুত্বপূর্ণ অপারেশন, শক্তিশালী ফাংশন, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা, সহজ রক্ষণাবেক্ষণ।
● চমৎকার সফটওয়্যার আর্কিটেকচার ডিজাইন এবং সম্পূর্ণরূপে বস্তুভিত্তিক, যাতে সফটওয়্যারটি স্থিতিশীল এবং নির্ভরযোগ্য হয়।
● একাধিক ভাষার সাথে সমর্থন, স্থানীয় গ্রাহকদের জন্য সুবিধাজনক ভাষা প্যাক ইনস্টল এবং সফ্টওয়্যার পরিবর্তন করার প্রয়োজন নেই।
● পেশাদার এসপিসি পরিসংখ্যান বিশ্লেষণ সফটওয়্যারটি পরিমাপ সফটওয়্যারের সাথে সংযুক্ত, যাতে বুঝতে পারে যে ম্যানুয়াল অপারেশন ছাড়াই ডেটা স্বয়ংক্রিয়ভাবে এসপিসি ডাটাবেসে এক্সপোর্ট করা যেতে পারে।
● একই মডেলের সফটওয়্যার স্থায়ীভাবে বিনামূল্যে আপডেট করা হবে, এটি গ্রাহকের অন্যান্য সমস্যা কমাতে সাহায্য করতে পারে।
● শক্তিশালী এজ ফাইন্ডার অ্যালগরিদম সহ, যা ছায়া বা অন্ধকার চিত্রের প্রান্ত পেতে এবং উচ্চ নির্ভুলতা নিশ্চিত করতে সহায়তা করতে পারে।
● সফটওয়্যারটি স্বয়ংক্রিয়ভাবে রেখা, বৃত্ত, আর্ক এবং অন্যান্য উপাদানগুলি সনাক্ত এবং পরিমাপ করতে পারে।
● এটি বিভিন্ন উপাদানের উপর ভিত্তি করে এবং একাধিক উপাদান নির্মাণ ফাংশন যেমন ট্রান্সলেশন, ঘূর্ণন, নিষ্কাশন, সমান্তরাল, উল্লম্ব, আয়না, সমতা, ছেদ,টানজেন্টইত্যাদি।
● সফ্টওয়্যারটিতে ব্রেক পয়েন্ট সেটিং ফাংশন রয়েছে, এটি ম্যানুয়াল পরিমাপ এবং স্বয়ংক্রিয় পরিমাপের মধ্যে বুদ্ধিমানভাবে স্যুইচ করতে পারে।
শিল্প প্রয়োগঃ
অপটিক্যাল পরিমাপ মেশিন OMM, এছাড়াও দৃষ্টি পরিমাপ মেশিন এবং অ-যোগাযোগ পরিমাপ মেশিন, দ্বি-মাত্রিক পরিমাপ মেশিন, 2.5-মাত্রিক পরিমাপ মেশিন হিসাবে পরিচিত,আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো উত্পাদন শিল্পের আপগ্রেড সঙ্গে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য যোগাযোগহীন অপটিক্যাল চিত্র পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতা পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল পরিমাপ মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং মেশিন, ইলেকট্রনিক্স, যন্ত্রপাতি, হার্ডওয়্যার,প্লাস্টিক এবং অন্যান্য শিল্পযেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান, মহাকাশ ইত্যাদি, এটি ঐতিহ্যগত ভার্নিয়ার ক্যালিপারের ত্রুটিগুলি অতিক্রম করে,মাইক্রোমিটার, এবং প্রোফাইল প্রজেক্টর, যা একটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ নির্ভরযোগ্যতা পরিমাপ মেশিন অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি একীভূত।
পরিমাপ করা বস্তুটি অপটিক্যাল লুপিং সিস্টেম দ্বারা বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করা হয় এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয়,কন্টুর এবং পৃষ্ঠের আকৃতি, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশের আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে।পরিমাপ তথ্য একটি সম্পূর্ণ প্রকৌশল অঙ্কন হয়ে AUTOCAD মধ্যে আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য ফরম্যাটে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারে আমদানি করা যেতে পারে।
