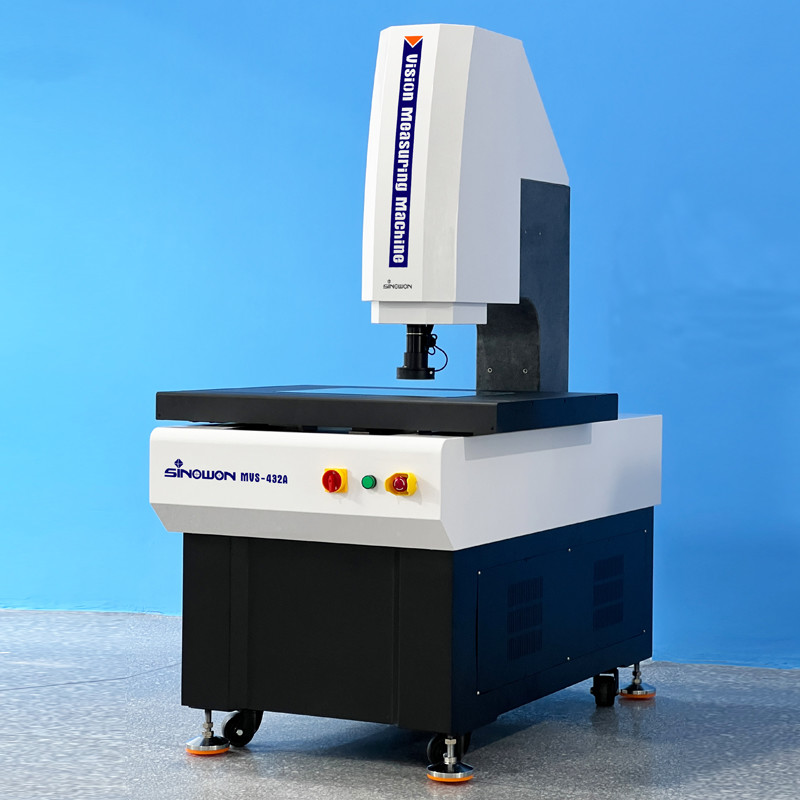

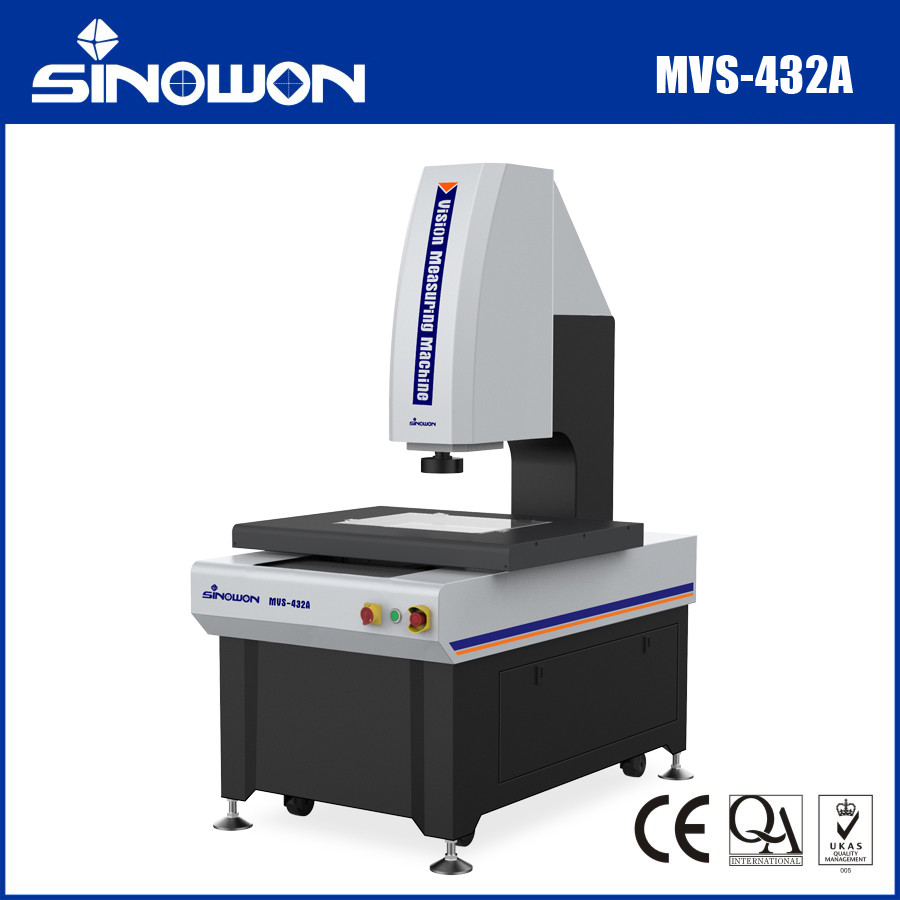

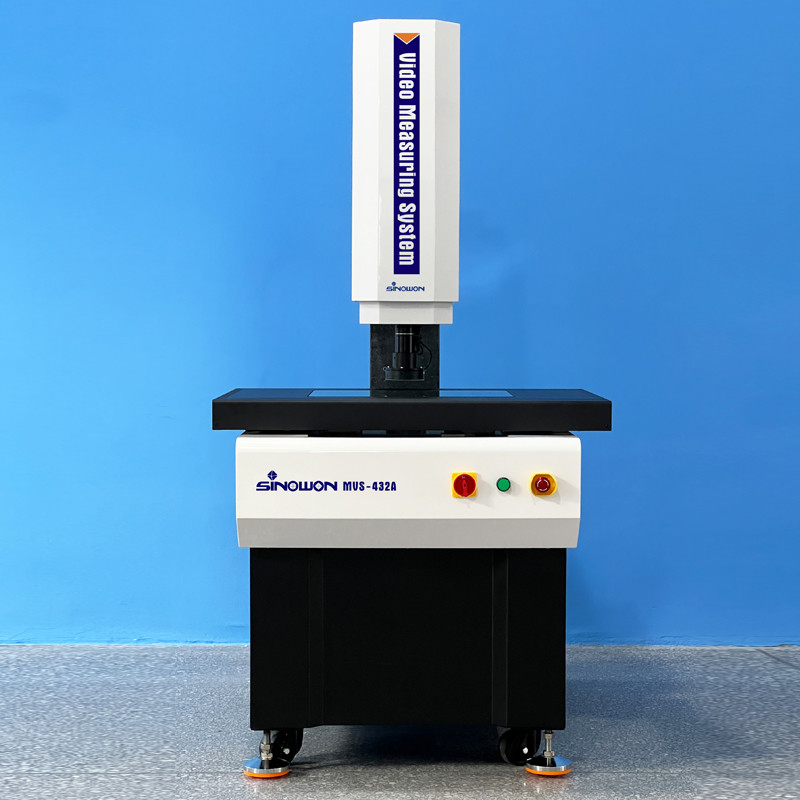

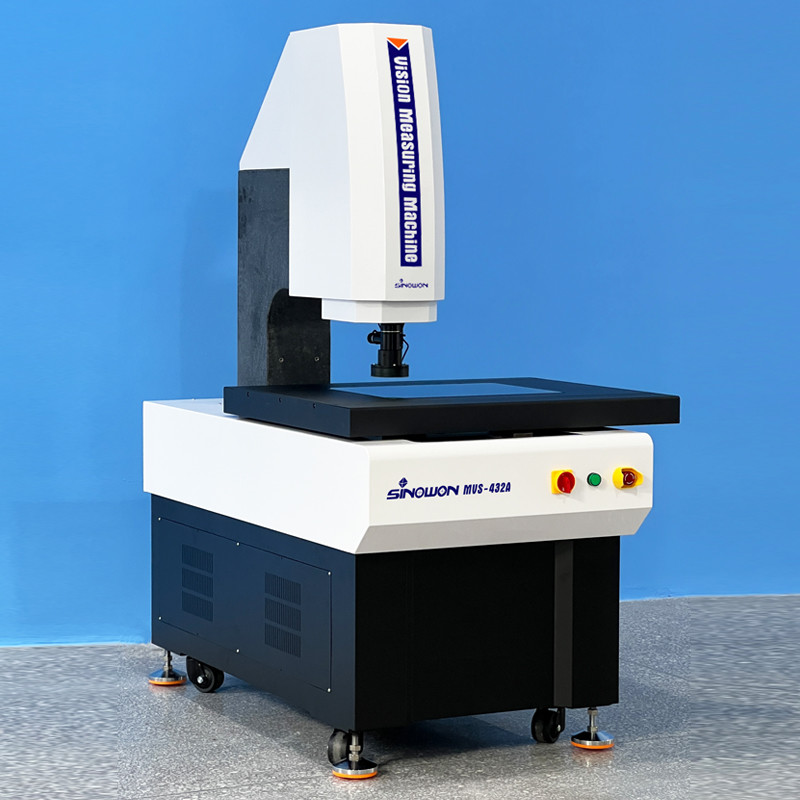

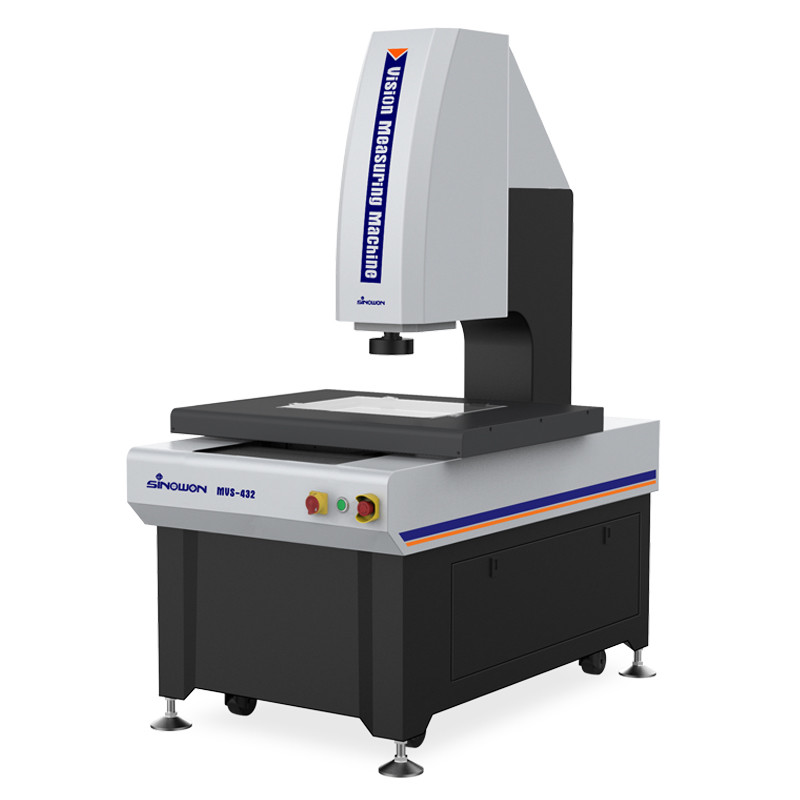

উচ্চ নির্ভুলতা ক্যান্টিলিভার স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন MVS-432 সিরিজ
এমভিএস সিরিজটি জিডিএন্ডটি পরিমাপের জন্য বিকাশিত একটি ক্যান্টিলিভারেড নির্ভুলতা সম্পূর্ণ স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন। এটিতে তিনটি অক্ষের স্বয়ংক্রিয় নিয়ন্ত্রণ, স্বয়ংক্রিয় ফোকাস,স্বয়ংক্রিয় আলো নিয়ন্ত্রণ, অপ্টিমাইজড হার্ডওয়্যার এবং সফটওয়্যার কনফিগারেশন, এবং রৈখিক মাত্রা এবং জ্যামিতিক মাত্রা পরিমাপ করতে সক্ষম।
পণ্যের বৈশিষ্ট্য:
- এক্সওয়াইজেড থ্রি-অক্সিস সিএনসি স্বয়ংক্রিয় যথার্থ নিয়ন্ত্রণ, সুনির্দিষ্ট অবস্থান;
- ভারতীয় মার্বেল বেস এবং স্তম্ভ, ভাল স্থিতিশীলতা;
- সুনির্দিষ্ট রৈখিক গাইড, গ্রিলিং-গ্রেড বল স্ক্রু এবং এসি সার্ভো মোটর ইত্যাদি, গতি সিস্টেমের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে;
- 0সিস্টেমের অবস্থান এবং পরিমাপের সঠিকতা নিশ্চিত করার জন্য.5μm উচ্চ নির্ভুলতা গ্রিডিং রুলার;
- উচ্চ-রেজোলিউশনের ডিজিটাল ক্যামেরা যা পরিষ্কার পর্যবেক্ষণ এবং সুনির্দিষ্ট পরিমাপের চাহিদা পূরণ করে;
- 8.৩x হাই ডিফিনিশন অপটিক্যাল লেন্স, সুনির্দিষ্ট জুম, এককালীন পিক্সেল সংশোধন;
- প্রোগ্রাম-নিয়ন্ত্রিত 5-রিং 8-অঞ্চল এলইডি পৃষ্ঠ আলোকসজ্জা এবং সমান্তরাল এলইডি কনট্যুর আলোকসজ্জা সিস্টেম বুদ্ধিমানভাবে 256 স্তরের উজ্জ্বলতা সমন্বয় উপলব্ধি করে;
- iMeasuring সিরিজ স্বয়ংক্রিয় দৃষ্টি পরিমাপ সফটওয়্যার, শক্তিশালী এবং সহজ অপারেট।
স্পেসিফিকেশনঃ
| পণ্য |
উচ্চ নির্ভুলতা ক্যান্টিলিভার স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন এমভিএস সিরিজ |
| মডেল |
এমভিএস-৩২২ |
এমভিএস-৪৩২ |
এমভিএস-৫৪২ |
| এক্স/ওয়াই অক্ষ ভ্রমণ |
(300*200) মিমি |
(400*300) মিমি |
(৫০০*৪০০) মিমি |
| Z অক্ষ ভ্রমণ |
২০০ মিমি |
| এক্স/ওয়াই/জেড অক্ষ লিনিয়ার স্কেল |
ইউরোপীয় লিনিয়ার স্কেল রেজোলিউশনঃ 0.5um |
| গাইডেন্স মোড |
P-Class Precision লিনিয়ার গাইড, ডাবল ট্র্যাক ডাবল স্লাইডার গাইড। |
| অপারেশন মোড |
জয়েস্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম |
| সঠিকতা* |
XY অক্ষঃ ≤2.0+L/200 ((um)
|
| Z অক্ষঃ ≤5.0+L/200 ((um) |
| পুনরাবৃত্তিযোগ্য |
২ মিমি |
|
আলোকসজ্জা
সিস্টেম
|
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| কনট্যুর |
0~255 স্টেপলেস নিয়ন্ত্রিত 5-রিং 8-বিভাজনযুক্ত এলইডি পৃষ্ঠ আলোকসজ্জা |
| ভিডিও সিস্টেম** |
1/2.9"/1.6Mpixel উচ্চ রেজল্যুশন ডিজিটাল ক্যামেরা |
| 8.3X ম্যানুয়াল ইলেকট্রনিক ফিডব্যাক লেন্স; অপটিক্যাল ম্যাগনিফিকেশনঃ 0.6X ~ 5.0X; ভিডিও ম্যাগনিফিকেশনঃ 20X ~ 170X (21.5 ′′ মনিটর) |
| পরিমাপ সফটওয়্যার |
iমাপ |
| অপারেটিং সিস্টেম |
সমর্থন WIN10/11-32/64 বিট অপারেটিং সিস্টেম |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষা যোগ করা যেতে পারে |
| কাজের পরিবেশ |
তাপমাত্রা 20°C±2°C, তাপমাত্রা পরিবর্তন <1°C/Hr; আর্দ্রতা 30%~80%RH; কম্পন <0.02g's, ≤15Hz। |
| পাওয়ার সাপ্লাই |
AC220V/50Hz; 110V/60Hz |
| লোড ক্যাপাসিটি |
২৫ কেজি থেকে ৫০ কেজি |
| মাত্রা ((WxDxH) |
(1146*720*1664) মিমি |
(1331*840*1664) মিমি |
(1257*920*1640) মিমি |
| প্যাকেজিং আকার ((WxDxH) |
(1290*970*1920) মিমি |
(1390*1060*1940) মিমি |
(1450*1170*1900) মিমি |
| নেট ওজন |
৩৮০ কেজি |
৪৫০ কেজি |
৬০০ কেজি |
প্রোডাক্ট কনফিগারেশন মডেল বর্ণনা ((এমভি সহ উদাহরণএস-৪৩২):
| প্রোডাক্ট বিভাগ |
2.৫ডি |
থ্রিডি |
2.৫ডি |
থ্রিডি |
| পণ্য |
2.৫ ডি অটোমেটিক ভিশন
পরিমাপ যন্ত্র
|
৩ডি অটোমেটিক
যোগাযোগ ও দৃষ্টি
পরিমাপ যন্ত্র
|
2.৫ডি অটোমেটিক
লেজার-স্ক্যান এবং দৃষ্টি
পরিমাপ যন্ত্র
|
3 ডি অটোমেটিক মাল্টিসেনসর
পরিমাপ যন্ত্র
|
| মডেল |
এমভিএস-৪৩২এ |
MVS-432B |
MVS-432C |
এমভিএস-৪৩২ডি |
| প্রকার |
এ |
বি |
সি |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর |
জুম লেন্স সেন্সর এবং লেজার সেন্সর |
জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর |
| যোগাযোগ প্রোব |
ছাড়া |
এমসিপি-কিট১ |
ছাড়া |
এমসিপি-কিট১ |
| লেজার মডিউল |
ছাড়া |
ছাড়া |
ওম্রন লেজার |
ওম্রন লেজার |
| সফটওয়্যার সংস্করণ |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
ক্যান্টিলিভার অটোমেটিক ভিশন মেজিং মেশিন মডেল এবং স্পেসিফিকেশন:
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
কোড# |
| MVS-322A |
৫২২-১২০জি |
এমভিএস-৪৩২এ |
৫২২-১২০এইচ |
MVS-542A |
৫২২-১২০জে |
| MVS-322B |
৫২২-২২০জি |
MVS-432B |
৫২২-২২০এইচ |
MVS-542B |
৫২২-২২০জে |
| MVS-322C |
৫২২-৩২০জি |
MVS-432C |
৫২২-৩২০এইচ |
MVS-542C |
৫২২-৩২০জে |
| MVS-322D |
৫২২-৪২০জি |
এমভিএস-৪৩২ডি |
৫২২-৪২০ এইচ |
MVS-542D |
৫২২-৪২০জ |
ক্যান্টিলিভার স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন ভ্রমণ গাইড টেবিল:
| ভ্রমণ |
মডেল |
সঠিকতা |
প্রধান পার্থক্য |
এক্স অক্ষ ভ্রমণ মিমি |
Y অক্ষ ভ্রমণ মিমি |
Z অক্ষ স্ট্যান্ডার্ড ট্রাভেল মিমি |
Z Aixs সর্বোচ্চ কাস্টম ভ্রমণ মিমি |
| E1x,y |
E1z |
গ্রিটিং স্কেল |
জুম লেন্স |
| 300x200x200 |
এমভিএস-৩২২ |
2.0+L/200 |
5.0+L/200 |
0.5um গ্লাস গ্রিটিং রুলার |
ম্যানুয়াল ইলেকট্রনিক ফিডব্যাক লেন্স |
৩০০ মিমি |
২০০ মিমি |
২০০ মিমি |
২৫০ মিমি |
| এমভিএ-৩২২ |
1.8+L/200 |
4.0+L/200 |
0.1um প্যাচ মেটাল গ্রিটিং রুলার |
কোএক্সিয়াল আলোকসজ্জা সহ মোটরাইজড জুম লেন্স |
| ৪০০x৩০০x২০০ |
এমভিএস-৪৩২ |
2.0+L/200 |
5.0+L/200 |
0.5um গ্লাস গ্রিটিং রুলার |
ম্যানুয়াল ইলেকট্রনিক ফিডব্যাক লেন্স |
৪০০ মিমি |
৩০০ মিমি |
২০০ মিমি |
৩০০ মিমি |
| এমভিএ-৪৩২ |
1.8+L/200 |
4.0+L/200 |
0.1um প্যাচ মেটাল গ্রিটিং রুলার |
কোএক্সিয়াল আলোকসজ্জা সহ মোটরাইজড জুম লেন্স |
| 500x400x200 |
এমভিএস-৫৪২ |
2.0+L/200 |
5.0+L/200 |
0.5umগ্লাস গ্রিটিং রুলার |
ম্যানুয়াল ইলেকট্রনিক ফিডব্যাক লেন্স |
৫০০ মিমি |
৪০০ মিমি |
২০০ মিমি |
৪০০ মিমি |
| এমভিএ-৫৪২ |
1.8+L/200 |
4.0+L/200 |
0.1um প্যাচ মেটাল গ্রিটিং রুলার |
কোএক্সিয়াল আলোকসজ্জা সহ মোটরাইজড জুম লেন্স |
দৃষ্টি পরিমাপ যন্ত্রকাঠামোগত নকশাঃ
কম্পিউটারের প্রস্তাবিত কনফিগারেশনঃ
ভিশন মেজিং মেশিনের মূল উপাদান হল কন্ট্রোল সিস্টেম এবং পরিমাপ সফটওয়্যার, এবং কম্পিউটার সিস্টেম হল সমস্ত অপারেশনের মূল বাহক, যার জন্য উচ্চ স্থিতিশীলতা এবং সামঞ্জস্যের প্রয়োজন।আপনার উদ্বেগ সমাধানের জন্য উচ্চ কার্যকারিতা কম্পিউটার Optiplex ডেস্কটপ এবং WIN 10/11 জেনুইন অনুমোদিত অপারেটিং সিস্টেম কনফিগার করুন.
সফটওয়্যার ভূমিকাঃ
iMeasuring সফটওয়্যার হল একটি পেশাদার মাল্টিসেন্সর পরিমাপ সফটওয়্যার যা ডেভেলপারদের সাথে মিটিং এবং সফটওয়্যার গবেষণা শিল্পে দশ বছরের অভিজ্ঞতার সাথে মিলিত।নকশা নীতি বন্ধুত্বপূর্ণ অপারেশন, শক্তিশালী ফাংশন, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা, সহজ রক্ষণাবেক্ষণ।
● চমৎকার সফটওয়্যার আর্কিটেকচার ডিজাইন এবং সম্পূর্ণরূপে বস্তুভিত্তিক, যাতে সফটওয়্যারটি স্থিতিশীল এবং নির্ভরযোগ্য হয়।
● একাধিক ভাষার সাথে সমর্থন, স্থানীয় গ্রাহকদের জন্য সুবিধাজনক ভাষা প্যাক ইনস্টল এবং সফ্টওয়্যার পরিবর্তন করার প্রয়োজন নেই।
● পেশাদার এসপিসি পরিসংখ্যান বিশ্লেষণ সফটওয়্যারটি পরিমাপ সফটওয়্যারের সাথে সংযুক্ত, যাতে বুঝতে পারে যে ম্যানুয়াল অপারেশন ছাড়াই ডেটা স্বয়ংক্রিয়ভাবে এসপিসি ডাটাবেসে এক্সপোর্ট করা যেতে পারে।
● একই মডেলের সফটওয়্যার স্থায়ীভাবে বিনামূল্যে আপডেট করা হবে, এটি গ্রাহকের অন্যান্য সমস্যা কমাতে সাহায্য করতে পারে।
● শক্তিশালী এজ ফাইন্ডার অ্যালগরিদম সহ, যা ছায়া বা অন্ধকার চিত্রের প্রান্ত পেতে এবং উচ্চ নির্ভুলতা নিশ্চিত করতে সহায়তা করতে পারে।
● সফটওয়্যারটি স্বয়ংক্রিয়ভাবে রেখা, বৃত্ত, আর্ক এবং অন্যান্য উপাদানগুলি সনাক্ত এবং পরিমাপ করতে পারে।
● এটি বিভিন্ন উপাদানের উপর ভিত্তি করে এবং একাধিক উপাদান নির্মাণ ফাংশন যেমন ট্রান্সলেশন, ঘূর্ণন, নিষ্কাশন, সমান্তরাল, উল্লম্ব, আয়না, সমতা, ছেদ,টানজেন্টইত্যাদি।
● সফ্টওয়্যারটিতে ব্রেক পয়েন্ট সেটিং ফাংশন রয়েছে, এটি ম্যানুয়াল পরিমাপ এবং স্বয়ংক্রিয় পরিমাপের মধ্যে বুদ্ধিমানভাবে স্যুইচ করতে পারে।
শিল্প প্রয়োগঃ
অপটিক্যাল পরিমাপ মেশিন OMM, এছাড়াও দৃষ্টি পরিমাপ মেশিন এবং অ-যোগাযোগ পরিমাপ মেশিন, দ্বি-মাত্রিক পরিমাপ মেশিন, 2.5-মাত্রিক পরিমাপ মেশিন হিসাবে পরিচিত,আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো উত্পাদন শিল্পের আপগ্রেড সঙ্গে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য যোগাযোগহীন অপটিক্যাল চিত্র পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতা পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল পরিমাপ মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং মেশিন, ইলেকট্রনিক্স, যন্ত্রপাতি, হার্ডওয়্যার,প্লাস্টিক এবং অন্যান্য শিল্পযেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান, মহাকাশ ইত্যাদি, এটি ঐতিহ্যগত ভার্নিয়ার ক্যালিপারের ত্রুটিগুলি অতিক্রম করে,মাইক্রোমিটার, এবং প্রোফাইল প্রজেক্টর, যা একটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ নির্ভরযোগ্যতা পরিমাপ মেশিন অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি একীভূত।
পরিমাপ করা বস্তুটি অপটিক্যাল লুপিং সিস্টেম দ্বারা বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করা হয় এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয়,কন্টুর এবং পৃষ্ঠের আকৃতি, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশের আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে।পরিমাপ তথ্য একটি সম্পূর্ণ প্রকৌশল অঙ্কন হয়ে AUTOCAD মধ্যে আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য ফরম্যাটে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারে আমদানি করা যেতে পারে।
