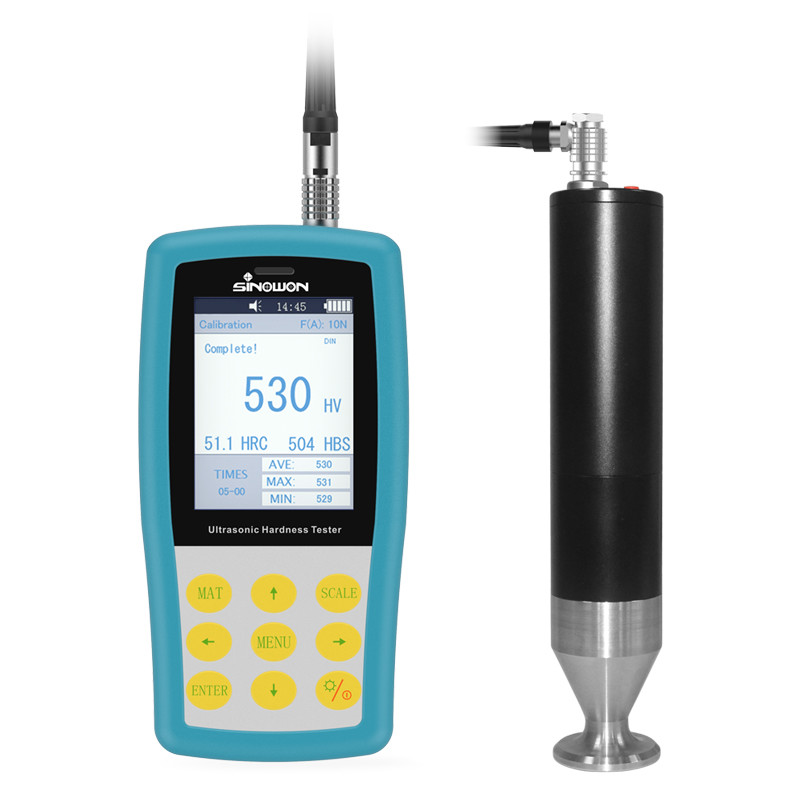

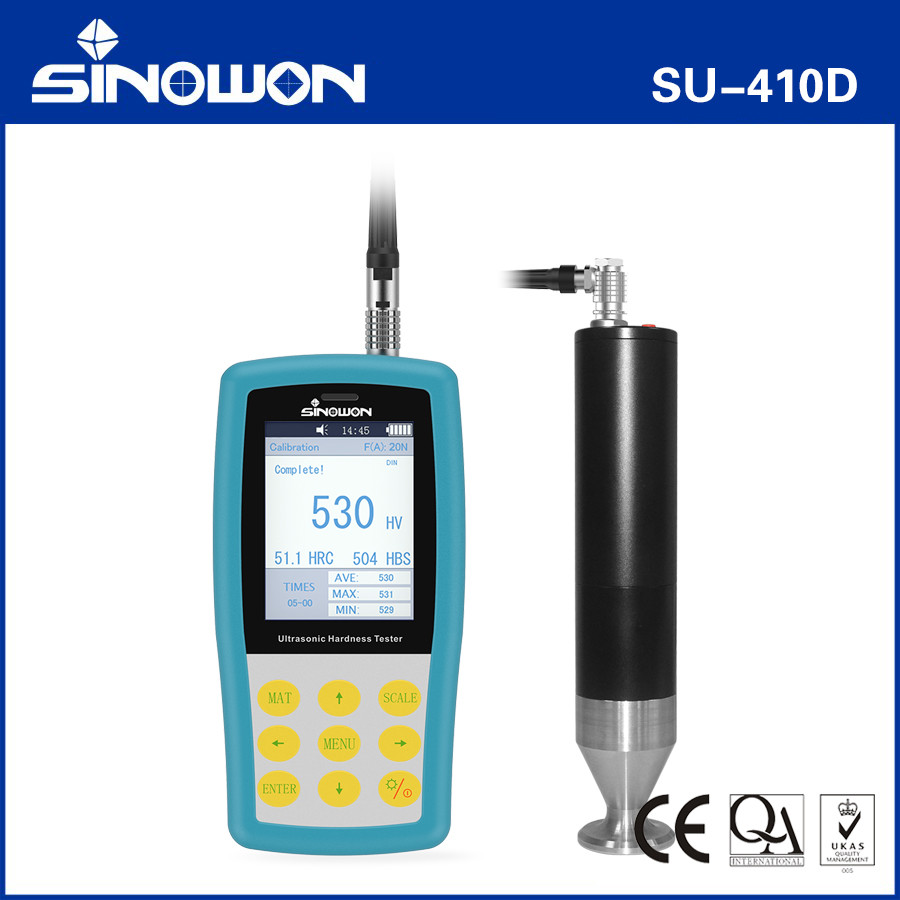

পোর্টেবল ইউনিভার্সাল ডাইনামিক হার্ডনেস টেস্টার SU-410D
সংক্ষিপ্ত পরিচিতি:
● SU-410D আলট্রাসনিক হার্ডনেস টেস্টার একটি সর্বজনীন পোর্টেবল ডুয়োমিটার যা দুটি পরীক্ষার পদ্ধতি ব্যবহার করে। এটি স্টেট আলট্রাসনিক কন্টাক্ট ইম্পিডেন্স: UCI এবং ডাইনামিক রিবাউন্ড: Leeb এর দুটি পদ্ধতি প্রয়োগ করে একটি যন্ত্রের মাধ্যমে কঠোরতা পরীক্ষা করে। এটি সেই দ্বিধা সমাধান করে যেখানে Leeb পদ্ধতি প্লেটিং এবং কোটিংয়ের কঠোরতা পরীক্ষা করতে পারে না (UCI তে), এবং UCI পদ্ধতি ঢালাই শিল্পে মোটা ক্রিস্টাল উপাদান পরীক্ষা করতে পারে না (Leeb তে)। SU-
● 410D শুধুমাত্র UCI মোটরযুক্ত এবং ম্যানুয়াল প্রোবের সাথে কাজ করতে পারে না, তবে Leeb ইম্প্যাক্ট প্রোবের সাথেও কাজ করতে পারে, এটি ধাতু শিল্পে সূক্ষ্ম ক্রিস্টাল কাঠামো বা মোটা ক্রিস্টাল কাঠামো সহ উপাদানের কঠোরতা পরীক্ষা করার জন্য উপযুক্ত।
● SU-410D UCI প্রোব সিস্টেম কোটিং এবং প্লেটিং সম্পর্কে কঠোরতা পরিমাপের জন্য উপযুক্ত, যা ক্রোম, কপার প্লেটিং, কার্বুরাইজড স্তর এবং নাইট্রাইডিং স্তরের কঠোরতা কার্যকরভাবে পরিমাপ করতে পারে।
● SU-410D ডাইনামিক Leeb প্রোব সিস্টেম ঢালাই এবং ফোরজিং-এর মতো মোটা উপাদানের কঠোরতা পরিমাপের জন্য উপযুক্ত।
● SU-410D একটি NDT ডুয়োমিটার, যেহেতু যোগাযোগের ইন্ডেন্টেশন খুব ছোট যা পর্যবেক্ষণ করা যায়, এটি সমাপ্ত পণ্যগুলির কঠোরতা পরীক্ষা করার জন্য একটি চমৎকার সমাধানগুলির মধ্যে একটি, যেমন, ছাঁচ, গিয়ার, শ্যাফ্ট, রড, স্ক্রু, রেল ইত্যাদি।
● SU-410D ASTM A1038-2005, DIN স্ট্যান্ডার্ড DIN50159-1-2008 এবং চায়না ন্যাশনাল স্ট্যান্ডার্ড GB/T 34205-2017, GB/T 17394 স্ট্যান্ডার্ড মেনে চলে।
বৈশিষ্ট্য:
● একটি যন্ত্র দুটি অ্যাপ্লিকেশন—আলট্রাসনিক প্রোব এবং Leeb ইম্প্যাক্ট ডিভাইস সমর্থন করে।
● ধাতব শেল—ধাতব টেক্সচার, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে কার্যকরভাবে রক্ষা করে, যন্ত্রের স্থিতিশীলতা উন্নত করে।
● কালার স্ক্রিন ডিসপ্লে—বর্তমান পরিমাপের মান, ক্রমবর্ধমান পরিমাপের মান, সর্বোচ্চ, সর্বনিম্ন এবং গড় মান প্রদর্শন করে।
● ব্লুটুথ ট্রান্সফারিং—ওয়্যারলেস ব্লুটুথ প্রিন্ট এবং ডেটা ট্রান্সফারিং সমর্থন করে।
● বৃহৎ স্টোরেজ—1000 গ্রুপ ডেটা সংরক্ষণ করে।
● ক্যালিব্রেশন অ্যাক্সেস—একই উপাদানের জন্য বারবার ক্যালিব্রেশন না করে 20টি গ্রুপ ক্যালিব্রেশন ডেটা সংরক্ষণ করে।
Sনির্দিষ্টকরণ:
| পণ্য |
পোর্টেবল মোটরযুক্ত আলট্রাসনিক হার্ডনেস টেস্টার |
| মডেল |
SU-410D |
| কোড# |
#882-151D |
| আলট্রাসনিক প্রোব |
মোটরযুক্ত প্রোব 20N:MP-2000 |
| ইম্প্যাক্ট ডিভাইস |
ঐচ্ছিক D, DC, DL, D+15, C, G |
| কঠোরতা স্কেল |
HL, HV, HB, HRC, HRB, HRA, HS, ইত্যাদি। |
| পরিমাপের পরিসীমা |
HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960； |
| পরিমাপের নির্ভুলতা |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| রেজোলিউশন |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| ফলাফল প্রদর্শন |
পরিমাপের মান, সর্বোচ্চ, সর্বনিম্ন, গড়, একক মোড, ব্যাচ মোড, ইত্যাদি। |
| ডেটা স্টোরেজ |
1000 গ্রুপ পরীক্ষার ফলাফল এবং 20 গ্রুপ ক্যালিব্রেশন ডেটা |
| ডেটা ট্রান্সফার |
ব্লুটুথ |
| ক্রমাগত কাজের সময়কাল |
6 ঘন্টা (ব্যাক লাইট বন্ধ করুন) |
| অপারেটিং পরিবেশ |
তাপমাত্রা: -10℃~50℃; আর্দ্রতা: 30%~80% |
| অপারেটিং ভোল্টেজ |
4.2V |
| চার্জ মোড |
ইউএসবি |
| মাত্রা |
প্রধান ইউনিট: 160 x 80 x 30 মিমি; মোটরযুক্ত প্রোব: φ41 x 212 মিমি |
| ওজন |
1.2 কেজি |
আলট্রাসনিক হার্ডনেস টেস্টার ম্যানুয়াল প্রোব
বৈশিষ্ট্য:
● সর্বশেষ আলট্রাসনিক সেন্সর প্রযুক্তি প্রবর্তন করা হয়েছে
● সহায়ক ডিভাইস ছাড়াই সঠিক কঠোরতা মান পান
● 360° দ্রুত পরিমাপ সমর্থন করে
● চমৎকার মানব প্রকৌশল নকশা যা সহজে ধরে রাখা যায়
● প্রোবের উপযুক্ত মাত্রা এবং ওজন নিয়ন্ত্রণ করা সহজ
● নমুনার প্রান্ত এবং নির্দিষ্ট অবস্থানের জন্য দ্রুত এবং নির্ভুল পরিমাপ
● মাইক্রো ইন্ডেন্টেশন, নমুনার জন্য নন-ডিসট্রাকটিভ
ম্যানুয়াল প্রোব স্পেসিফিকেশন:
| প্রোবের প্রকার |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| কোড# |
882-311 |
882-321 |
882-331 |
882-341 |
| মন্তব্য |
ঐচ্ছিক |
স্ট্যান্ডার্ড |
ঐচ্ছিক |
ঐচ্ছিক |
| লোডিং ফোর্স |
10N |
20N |
50N |
98N |
| ব্যাসার্ধ |
21 মিমি |
21 মিমি |
21 মিমি |
21 মিমি |
| দৈর্ঘ্য |
154 মিমি |
154 মিমি |
154 মিমি |
154 মিমি |
| অসিলেটিং রডের ব্যাস |
2.4 মিমি |
2.4 মিমি |
3 মিমি |
3 মিমি |
| পরিমাপ পৃষ্ঠের রুক্ষতা |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| পরীক্ষার উপাদানের সর্বনিম্ন ওজন |
0.3 কেজি |
0.3 কেজি |
0.3 কেজি |
0.3 কেজি |
| পরীক্ষার উপাদানের সর্বনিম্ন বেধ |
2 মিমি |
2 মিমি |
2 মিমি |
2 মিমি |

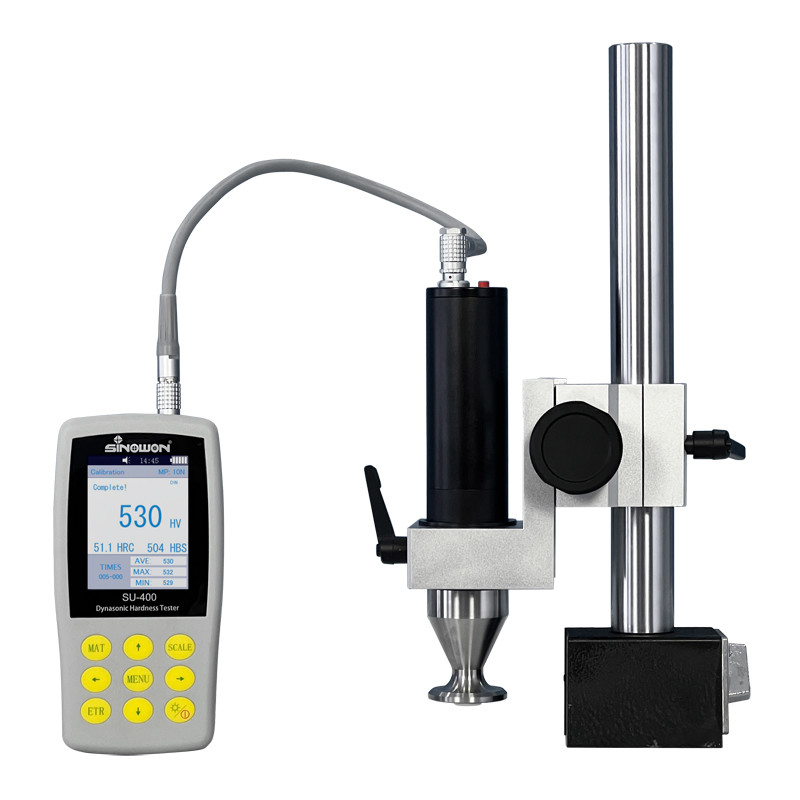

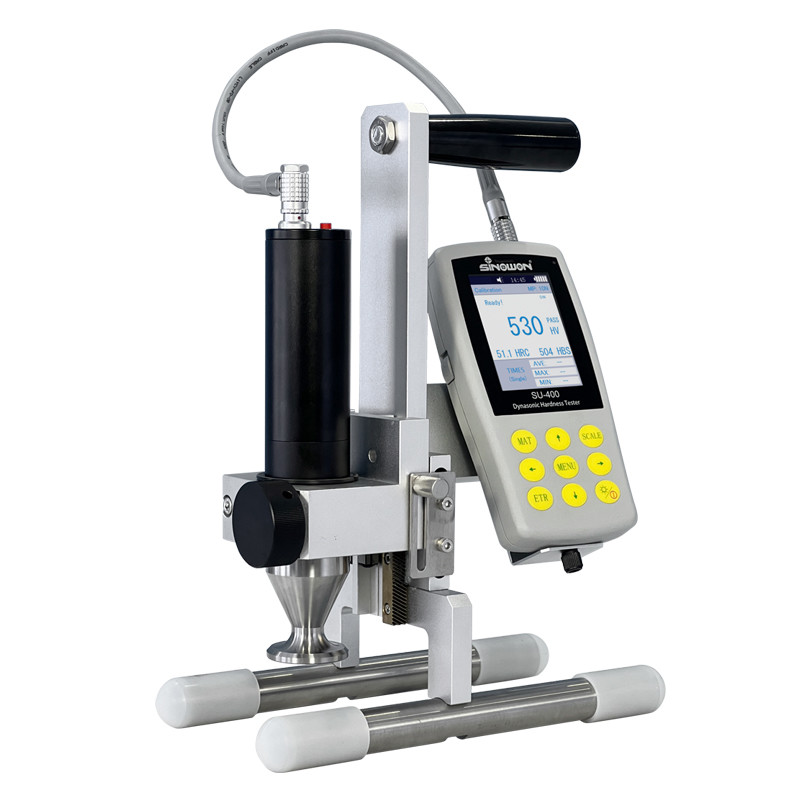

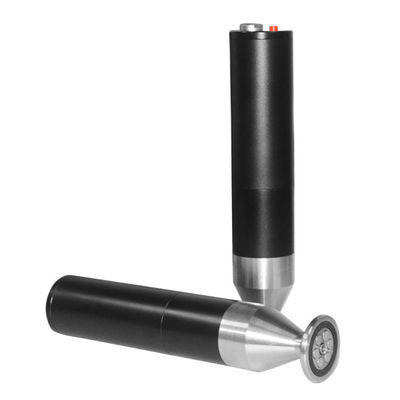

আলট্রাসনিক হার্ডনেস টেস্টার মোটরযুক্ত প্রোব:
বৈশিষ্ট্য:
● সর্বশেষ আলট্রাসনিক সেন্সর প্রযুক্তি প্রবর্তন করা হয়েছে
● সহায়ক ডিভাইস ছাড়াই সঠিক কঠোরতা মান পান
● চমৎকার মানব প্রকৌশল নকশা যা সহজে ধরে রাখা যায়
● নমুনার প্রান্ত এবং নির্দিষ্ট অবস্থানের জন্য দ্রুত এবং নির্ভুল পরিমাপ
● মাইক্রো ইন্ডেন্টেশন, নমুনার জন্য কোন ধ্বংসাত্মক নয়
● মোটরযুক্ত নিয়ন্ত্রণ, এক কীতে দ্রুত পরিমাপ
● ম্যানুয়াল প্রোবের মাধ্যমে হাতের ঝাঁকুনি ত্রুটি দূর করে, উচ্চতর নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা
● পাতলা টুকরা, কোটিং লেয়ারের কঠোরতার জন্য আরও উপযুক্ত
মোটরযুক্ত প্রোব স্পেসিফিকেশন:
| প্রোবের প্রকার |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| কোড# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| মন্তব্য |
ঐচ্ছিক |
ঐচ্ছিক |
ঐচ্ছিক |
ঐচ্ছিক |
ঐচ্ছিক |
| লোডিং ফোর্স |
3N |
5N |
8N |
10N |
20N |
| ব্যাসার্ধ |
46 মিমি |
46 মিমি |
46 মিমি |
46 মিমি |
46 মিমি |
| দৈর্ঘ্য |
200 মিমি |
200 মিমি |
200 মিমি |
200 মিমি |
200 মিমি |
| অসিলেটিং রডের ব্যাস |
3.7 মিমি |
3.7 মিমি |
3.7 মিমি |
3.7 মিমি |
3.7 মিমি |
| পরীক্ষার উপাদানের সর্বনিম্ন ওজন |
0.3 কেজি |
0.3 কেজি |
0.3 কেজি |
0.3 কেজি |
0.3 কেজি |
| পরীক্ষার উপাদানের সর্বনিম্ন বেধ |
2 মিমি |
2 মিমি |
2 মিমি |
2 মিমি |
2 মিমি |
পোর্টেবল ইউনিভার্সাল ডাইনামিক হার্ডনেস টেস্টার অ্যাপ্লিকেশন:
● ফ্ল্যাঞ্জ প্রান্ত এবং গিয়ার রুট স্ট্যাম্পিং, ছাঁচ, শীট, সারফেস হার্ডেন্ড দাঁত এবং গিয়ার খাঁজ, এবং টেপার অংশের কঠোরতা পরিমাপ;
● অক্ষ, পাতলা-প্রাচীর পাইপ এবং পাত্রের কঠোরতা পরিমাপ;
● চাকা এবং টারবাইন রোটরের কঠোরতা পরিমাপ;
● বিট ব্লেডের কঠোরতা পরিমাপ;
● ঢালাই অংশের কঠোরতা পরিমাপ;
● নির্দিষ্ট অ্যাপারচার গভীরতা গভীর ডেন্ট, উত্তল চিহ্ন বৃহত্তর রেডিয়ান, অনিয়মিত প্লেনের পরিমাপ;
● শিল্প উৎপাদনে বেশিরভাগ লৌহঘটিত ধাতু, অ-লৌহঘটিত ধাতু এবং অন্যান্য সংকর ধাতুগুলির কঠোরতা পরিমাপ।
