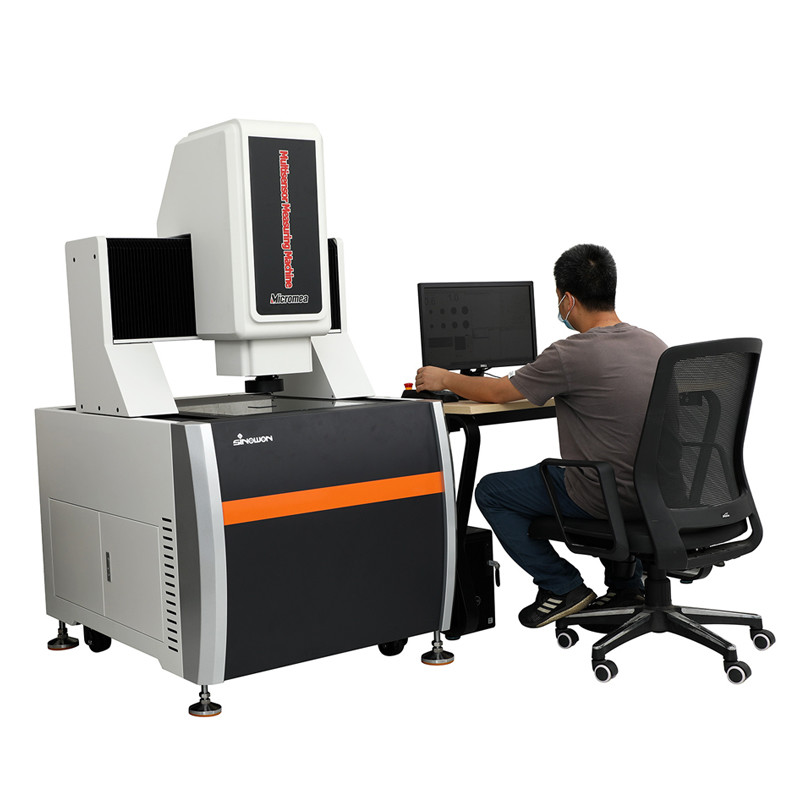

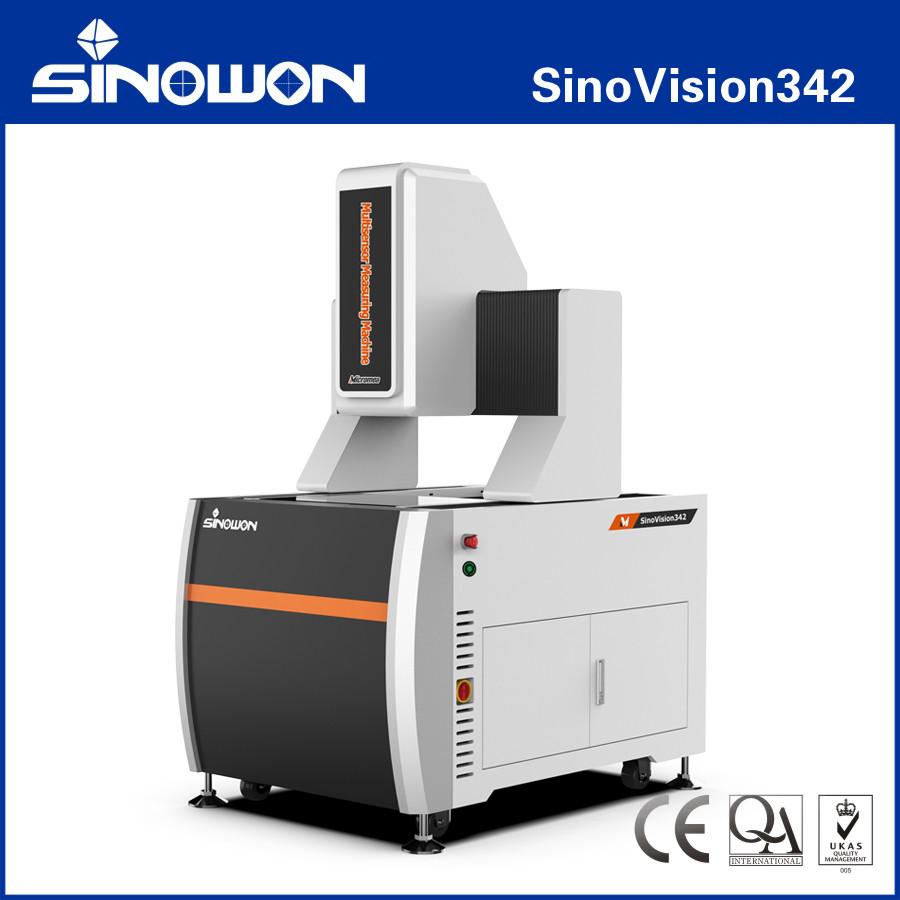

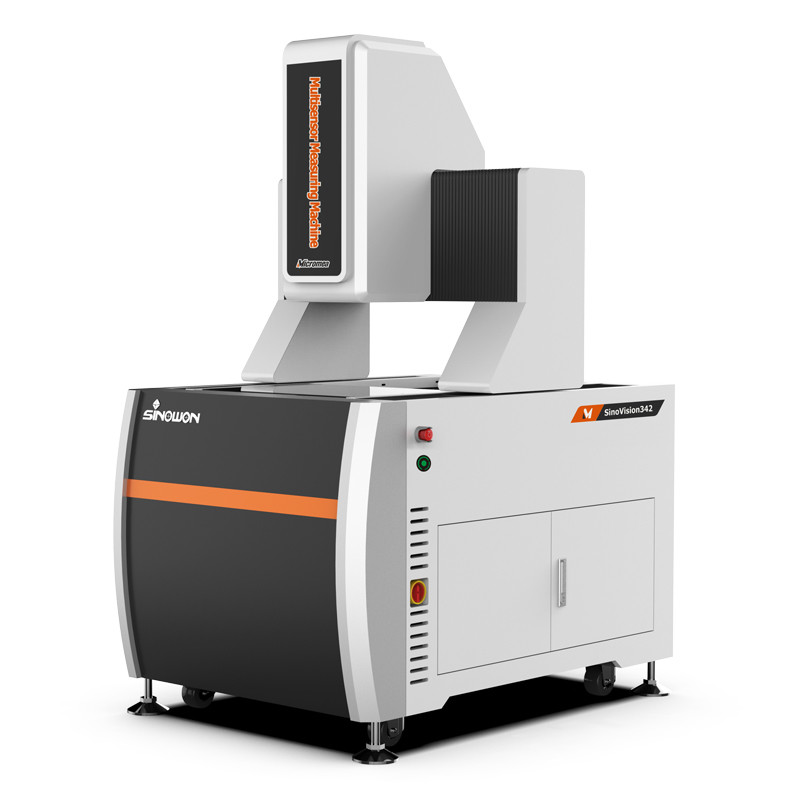

অতি উচ্চ নির্ভুলতা স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন SinoVision342 সিরিজ
পণ্যের ভূমিকা:
যন্ত্রপাতি, ইলেকট্রনিক্স, ছাঁচ, ইনজেকশন ছাঁচনির্মাণ, হার্ডওয়্যার, রাবার, যথার্থ স্ট্যাম্পিং, সংযোগকারী, মোবাইল ফোন, গৃহস্থালী যন্ত্রপাতি,মুদ্রিত সার্কিট বোর্ড, চিকিৎসা সরঞ্জাম, ঘড়ি, সরঞ্জাম, সামরিক, শক্তি, সেতু, জাহাজ, মহাকাশ, এবং অন্যান্য শিল্প, শেষ পর্যন্ত মান নিয়ন্ত্রণের উদ্দেশ্য অর্জন।
পণ্যের বৈশিষ্ট্যসি:
- সঞ্চালিত ব্রিজ টাইপ কাঠামো, স্থিতিশীল পরিমাপ
- চার অক্ষের সিএনসি সম্পূর্ণ স্বয়ংক্রিয় বন্ধ লুপ নিয়ন্ত্রণ, সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ;
- আমদানিকৃত ভারতীয় কালো গ্রানাইট বেস এবং বিম, এবং কঠোরভাবে তিনটি সমন্বিত উত্পাদন প্রক্রিয়া গ্রহণ, স্থিতিশীল এবং নির্ভরযোগ্য;
- ৬০৬১ এভিয়েশন স্ট্যান্ডার্ড অ্যালুমিনিয়াম খাদ, উচ্চ শক্ততা, দীর্ঘমেয়াদী স্থিতিশীল নির্ভুলতা কর্মক্ষমতা নিশ্চিত;
- বিশ্লেষণ এবং অপ্টিমাইজেশনের জন্য একটি পেশাদার কাঠামোগত নকশা সিমুলেশন এবং বিশ্লেষণ সিস্টেম ব্যবহার করে, কাঠামো আরও যুক্তিসঙ্গত।
- আমদানি করা আরএসএফ ওপেন গ্রিড রুলার, রেজোলিউশন 0.1um, উচ্চ নির্ভুলতা, ভাল স্থিতিশীলতা;
- আমদানিকৃত G1-SP উচ্চ নির্ভুলতা গাইড রেল, গ্রাউন্ড বল স্ক্রু এবং এসি সার্ভো মোটর;
- উচ্চ রেজোলিউশনের ১/১.৮ ইঞ্চি রঙিন ক্যামেরা, পরিষ্কার পর্যবেক্ষণ এবং স্থিতিশীল পরিমাপের চাহিদা পূরণ করে।স্পেকট্রোমিটার কনফোকাল লেজারকোঅক্সিয়াল ভেরিয়েবল লুপ লেন্স।
- প্রোগ্রামযোগ্য ৫-রিং ৮-জোন ৪০-ফেজ এলইডি সারফেস লাইট সোর্স, ট্রান্সমিশন সমান্তরাল এলইডি কনট্যুর লাইট সোর্স সিস্টেম, বুদ্ধিমানভাবে 256 স্তরের উজ্জ্বলতা সমন্বয় উপলব্ধি করে;
- সম্পূর্ণ স্বয়ংক্রিয় ইমেজ পরিমাপ সফটওয়্যার iMeasuring এর সাথে আসে, যা শক্তিশালী, সহজ এবং ব্যবহার করা সহজ।
স্পেসিফিকেশনঃ
| পণ্য |
অতি উচ্চ নির্ভুলতা স্বয়ংক্রিয় দৃষ্টি পরিমাপ মেশিন সিনোভিজন সিরিজ |
| মডেল |
সিনোভিজন ৩৪২ |
সিনোভিজন ৪৫২ |
সিনোভিজন ৫৬২ |
| এক্স/ওয়াই অক্ষ ভ্রমণ |
(300*400) মিমি |
(400*500) মিমি |
(৫০০*৬০০) মিমি |
| Z অক্ষ ভ্রমণ |
২০০ মিমি |
|
এক্স/ওয়াই/জেড অক্ষ লিনিয়ার স্কেল ((মিমি)
|
রেজল্যুশন:0.১ম |
| গাইডেন্স মোড |
উচ্চ নির্ভুলতা এসপি গ্রেড লিনিয়ার গাইড, ডাবল ট্র্যাক ডাবল স্লাইডার গাইড। |
| অপারেশন মোড |
জয়েস্টিক কন্ট্রোলার, মাউস অপারেশন, স্বয়ংক্রিয় সনাক্তকরণ প্রোগ্রাম |
| সঠিকতা* |
XY অক্ষঃ ≤1.2+L/200 ((um) |
| Z অক্ষঃ ≤3.0+L/200 ((um) |
| পুনরাবৃত্তিযোগ্য |
২ মিমি |
| আলোকসজ্জা ব্যবস্থা |
কনট্যুর |
LED সমান্তরাল কনট্যুর আলোকসজ্জা |
| 0 ~ 255 গ্রেড অবিরত নিয়মিত 5-রিং 8-বিভাজন LED পৃষ্ঠ আলো |
| উপরিভাগ |
| ভিডিও সিস্টেম** |
1/1.8 "হাই ডিফিনিশন ডিজিটাল কালার ক্যামেরা |
|
13.3X মোটরযুক্ত কনফোকাল লেজার জুম লেন্স; অপটিক্যাল ম্যাগনিফিকেশনঃ 0.6X ~ 8X;
ভিডিও ম্যাগনিফিকেশনঃ 25X ~ 333X (21.5 ′′ মনিটর)
|
| পরিমাপ সফটওয়্যার |
iমাপ |
| অপারেটিং সিস্টেম |
সমর্থন WIN10/11-32/64 বিট অপারেটিং সিস্টেম |
| ভাষা |
ইংরেজি, সরলীকৃত চীনা, ঐতিহ্যবাহী চীনা, অন্যান্য ভাষা যোগ করা যেতে পারে |
| কাজের পরিবেশ |
তাপমাত্রা 20°C±2°C, আর্দ্রতা পরিসীমা <2°C/ঘন্টা, আর্দ্রতা 30~80%, কম্পন <0.002g, <15Hz |
| পাওয়ার সাপ্লাই |
AC220V/50Hz; 110V/60Hz |
| মাত্রা (W*D*H) |
(1165*880*1650) মিমি |
(1433*990*1650) মিমি |
(1538*1090*1650) মিমি |
| প্যাকেজিং আকার (W*D*H) |
(1380*1170*1910) মিমি |
(1690*1300*2000) মিমি |
(1800*1400*2000) মিমি |
| নেট ওজন |
৬৫০ কেজি |
৭৮০ কেজি |
১৩৮০ কেজি |
নোটঃ
L হল মাপা দৈর্ঘ্য ((মিমি), Z- অক্ষের যান্ত্রিক নির্ভুলতা এবং ফোকাস নির্ভুলতা workpiece এর পৃষ্ঠের সাথে ব্যাপকভাবে সম্পর্কিত।
বৃহত্তরীকরণ হল আনুমানিক মান, এটি মনিটরের মাত্রা এবং রেজোলিউশনের সাথে সম্পর্কিত।
দৃষ্টি ক্ষেত্র ((মিমি) = (অনুভূমিক*অনুভূমিক*উল্লম্ব)
প্রোডাক্ট কনফিগারেশন মডেল বর্ণনা ((SinoVision342 এর সাথে উদাহরণ):
| প্রোডাক্ট বিভাগ |
2.৫ডি |
থ্রিডি |
2.৫ডি |
থ্রিডি |
| পণ্য |
2.৫ ডি অটোমেটিক ভিশন
পরিমাপ যন্ত্র
|
3 ডি অটোমেটিক যোগাযোগ ও দৃষ্টি পরিমাপ মেশিন |
2.৫ ডি অটোমেটিক লেজার-স্ক্যান এবং ভিশন পরিমাপ মেশিন |
3 ডি অটোমেটিক মাল্টিসেনসর
পরিমাপ যন্ত্র
|
| মডেল |
সিনোভিজন ৩৪২এ |
সিনোভিজন ৩৪২বি |
সিনোভিজন ৩৪২ সি |
সিনোভিজন ৩৪২ডি |
| প্রকার |
এ |
বি |
সি |
ডি |
| তাৎপর্য |
অপটিক্যাল জুম লেন্স সেন্সর |
জুম-লেন্স সেন্সর এবং কন্টাক্ট প্রোব সেন্সর |
জুম লেন্স সেন্সর এবং লেজার সেন্সর |
জুম লেন্স সেন্সর, কন্টাক্ট প্রোব সেন্সর এবং লেজার সেন্সর |
| যোগাযোগ প্রোব |
ছাড়া |
এমসিপি-কিট১ |
ছাড়া |
এমসিপি-কিট১ |
| লেজার মডিউল |
ছাড়া |
ছাড়া |
ওম্রন লেজার |
ওম্রন লেজার |
| সফটওয়্যার সংস্করণ |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
মুভিং ব্রিজ অটোমেটিক ভিশন মেজিং মেশিন মডেল এবং স্পেসিফিকেশনঃ
| মডেল |
কোড# |
মডেল |
কোড# |
মডেল |
| সিনোভিজন ৩৪২এ |
৫২৮-১৮০ এইচ |
সিনোভিজন ৪৫২এ |
৫২৮-১৮০জে |
সিনোভিজন ৫৬২এ |
| সিনোভিজন ৩৪২বি |
৫২৮-২৮০এইচ |
সিনোভিজন ৪৫২বি |
৫২৮-২৮০জে |
সিনোভিজন ৫৬২বি |
| সিনোভিজন ৩৪২ সি |
৫২৮-৩৮০ এইচ |
সিনোভিজন ৪৫২ সি |
৫২৮-৩৮০জে |
সিনোভিজন ৫৬২ সি |
| সিনোভিজন ৩৪২ডি |
৫২৮-৪৮০ এইচ |
সিনোভিজন ৪৫২ডি |
৫২৮-৪৮০ জ |
সিনোভিজন ৫৬২ডি |
মুভিং ব্রিজ অটোমেটিক ভিশন পরিমাপ মেশিন পরিমাপ স্পেস গাইড টেবিলঃ
|
ভ্রমণ
|
মডেল |
সঠিকতা |
এক্স অক্ষ ভ্রমণ মিমি |
Y অক্ষ ভ্রমণ
মিমি
|
Z অক্ষ স্ট্যান্ডার্ড ট্রাভেল মিমি |
Z অক্ষ সর্বোচ্চ কাস্টম ভ্রমণ মিমি |
| E1x,y |
E1z |
| 300X400X200 |
সিনোভিজন ৩৪২ |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
সিনোভিজন ৪৫২ |
500 |
400 |
200 |
400 |
| ৫০০x৬০০x২০০ |
সিনোভিজন ৫৬২ |
600 |
500 |
200 |
400 |
গ্রাহকের চাহিদা অনুযায়ী অন্যান্য ভ্রমণ স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে।
কম্পিউটারের প্রস্তাবিত কনফিগারেশনঃ
ভিশন মেজিং মেশিনের মূল উপাদান হল কন্ট্রোল সিস্টেম এবং পরিমাপ সফটওয়্যার, এবং কম্পিউটার সিস্টেম হল সমস্ত অপারেশনের মূল বাহক, যার জন্য উচ্চ স্থিতিশীলতা এবং সামঞ্জস্যের প্রয়োজন।আপনার উদ্বেগ সমাধানের জন্য উচ্চ কার্যকারিতা কম্পিউটার Optiplex ডেস্কটপ এবং WIN 10/11 জেনুইন অনুমোদিত অপারেটিং সিস্টেম কনফিগার করুন.
সফটওয়্যার ভূমিকাঃ
iMeasuring সফটওয়্যার হল একটি পেশাদার মাল্টিসেন্সর পরিমাপ সফটওয়্যার যা ডেভেলপারদের সাথে মিটিং এবং সফটওয়্যার গবেষণা শিল্পে দশ বছরের অভিজ্ঞতার সাথে মিলিত।নকশা নীতি বন্ধুত্বপূর্ণ অপারেশন, শক্তিশালী ফাংশন, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা, সহজ রক্ষণাবেক্ষণ।
● চমৎকার সফটওয়্যার আর্কিটেকচার ডিজাইন এবং সম্পূর্ণরূপে বস্তুভিত্তিক, যাতে সফটওয়্যারটি স্থিতিশীল এবং নির্ভরযোগ্য হয়।
● একাধিক ভাষার সাথে সমর্থন, স্থানীয় গ্রাহকদের জন্য সুবিধাজনক ভাষা প্যাক ইনস্টল এবং সফ্টওয়্যার পরিবর্তন করার প্রয়োজন নেই।
● পেশাদার এসপিসি পরিসংখ্যান বিশ্লেষণ সফটওয়্যারটি পরিমাপ সফটওয়্যারের সাথে সংযুক্ত, যাতে বুঝতে পারে যে ম্যানুয়াল অপারেশন ছাড়াই ডেটা স্বয়ংক্রিয়ভাবে এসপিসি ডাটাবেসে এক্সপোর্ট করা যেতে পারে।
● একই মডেলের সফটওয়্যার স্থায়ীভাবে বিনামূল্যে আপডেট করা হবে, এটি গ্রাহকের অন্যান্য সমস্যা কমাতে সাহায্য করতে পারে।
● শক্তিশালী এজ ফাইন্ডার অ্যালগরিদম সহ, যা ছায়া বা অন্ধকার চিত্রের প্রান্ত পেতে এবং উচ্চ নির্ভুলতা নিশ্চিত করতে সহায়তা করতে পারে।
● সফটওয়্যারটি স্বয়ংক্রিয়ভাবে রেখা, বৃত্ত, আর্ক এবং অন্যান্য উপাদানগুলি সনাক্ত এবং পরিমাপ করতে পারে।
● এটি বিভিন্ন উপাদানের উপর ভিত্তি করে এবং একাধিক উপাদান নির্মাণ ফাংশন যেমন ট্রান্সলেশন, ঘূর্ণন, নিষ্কাশন, সমান্তরাল, উল্লম্ব, আয়না, সমতা, ছেদ,টানজেন্টইত্যাদি।
● সফ্টওয়্যারটিতে ব্রেক পয়েন্ট সেটিং ফাংশন রয়েছে, এটি ম্যানুয়াল পরিমাপ এবং স্বয়ংক্রিয় পরিমাপের মধ্যে বুদ্ধিমানভাবে স্যুইচ করতে পারে।
শিল্প প্রয়োগঃ
অপটিক্যাল পরিমাপ মেশিন OMM, এছাড়াও দৃষ্টি পরিমাপ মেশিন এবং অ-যোগাযোগ পরিমাপ মেশিন, দ্বি-মাত্রিক পরিমাপ মেশিন, 2.5-মাত্রিক পরিমাপ মেশিন হিসাবে পরিচিত,আধুনিক শিল্প উচ্চ নির্ভুলতা এবং মাইক্রো উত্পাদন শিল্পের আপগ্রেড সঙ্গে, এটি দ্রুত এবং সুনির্দিষ্ট পরিমাপের জন্য যোগাযোগহীন অপটিক্যাল চিত্র পরিমাপ পদ্ধতি গ্রহণ করে। জ্যামিতিক মাত্রা এবং জ্যামিতিক সহনশীলতা পরিমাপ অনিবার্য হয়ে ওঠে।
অপটিক্যাল পরিমাপ মেশিনগুলি সমন্বয় পরিমাপের উদ্দেশ্যে সমস্ত অ্যাপ্লিকেশন ক্ষেত্রের জন্য উপযুক্ত এবং মেশিন, ইলেকট্রনিক্স, যন্ত্রপাতি, হার্ডওয়্যার,প্লাস্টিক এবং অন্যান্য শিল্পযেমন: ছাঁচ, স্ক্রু, ধাতু, আনুষাঙ্গিক, রাবার, পিসিবি বোর্ড, স্প্রিংস, হার্ডওয়্যার, ইলেকট্রনিক্স, প্লাস্টিক, বিমান, মহাকাশ ইত্যাদি, এটি ঐতিহ্যগত ভার্নিয়ার ক্যালিপারের ত্রুটিগুলি অতিক্রম করে,মাইক্রোমিটার, এবং প্রোফাইল প্রজেক্টর, যা একটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ নির্ভরযোগ্যতা পরিমাপ মেশিন অপটিক্যাল, যান্ত্রিক, ইলেকট্রনিক, এবং কম্পিউটার ইমেজ প্রসেসিং প্রযুক্তি একীভূত।
পরিমাপ করা বস্তুটি অপটিক্যাল লুপিং সিস্টেম দ্বারা বড় করা হয়। সিসিডি ক্যামেরা সিস্টেম দ্বারা চিত্র বৈশিষ্ট্যগুলি সংগ্রহ করা হয় এবং কম্পিউটার এবং সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয়,কন্টুর এবং পৃষ্ঠের আকৃতি, বিভিন্ন জটিল এবং সুনির্দিষ্ট অংশের আকার, কোণ এবং অবস্থান স্বয়ংক্রিয়ভাবে সনাক্ত করা যেতে পারে।পরিমাপ তথ্য একটি সম্পূর্ণ প্রকৌশল অঙ্কন হয়ে AUTOCAD মধ্যে আমদানি করা যেতে পারে, এবং DXF, IGS এবং অন্যান্য ফরম্যাটে নথি তৈরি করা যেতে পারে, এবং CPK এবং বিভিন্ন পরিসংখ্যান প্রতিবেদন তৈরি করতে WORD, EXCEL এবং SPC পরিসংখ্যান বিশ্লেষণ সফ্টওয়্যারে আমদানি করা যেতে পারে।
