সুনির্দিষ্ট অতিস্বনক কঠোরতা পরীক্ষক স্টেইনলেস স্টীল টিউব পরিমাপ সমাধান

সুনির্দিষ্ট অতিস্বনক কঠোরতা পরীক্ষক স্টেইনলেস স্টীল টিউব পরিমাপ সমাধান

I. পরীক্ষাএসপিক্সিমেন এবংRইকুইরেন্টস:

ওয়ার্কপিসঃ স্টেইনলেস স্টীল টিউব (চিত্র ১) ।

পণ্যের ব্যাসার্ধঃ 10-20mm

পরিমাপের কঠোরতা 130 ~ 220HV

পরীক্ষার প্রয়োজনীয়তাঃ অনলাইন সম্পূর্ণ পরিদর্শন

ব্যবহৃত যন্ত্রঃ অতিস্বনক কঠোরতা পরীক্ষক SU-400M (মোটরযুক্ত 3N প্রোব)

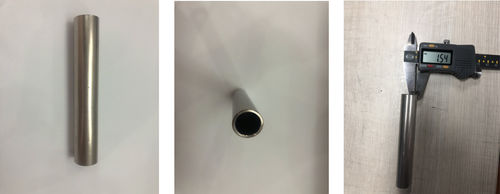

চিত্র ১। নমুনার শারীরিক অঙ্কন

২. বর্তমানপিআয়েনপিমলম:

1. রকওয়েল কঠোরতা পরীক্ষক, ব্রিনেল কঠোরতা পরীক্ষক, ভিকার্স কঠোরতা পরীক্ষক, কম পরিমাপের দক্ষতা। পরিমাপের পরে একটি লক্ষণীয় ইন্ডেন্টেশন রয়েছে, তাই এটি কেবল নমুনা নেওয়া যেতে পারে।

2পোর্টেবল লেব কঠোরতা পরীক্ষক পণ্যের কঠোরতা পরিমাপের জন্য লেব প্রভাব নীতি ব্যবহার করে, যা পরিমাপ করা workpiece আকার এবং ওজন জন্য উচ্চ প্রয়োজনীয়তা আছে,এবং শুধুমাত্র বড় এবং মাঝারি আকারের workpieces পরিমাপ করতে পারেন (তত্ত্বগত প্রয়োজনীয়তা 5kg)এটি বিশেষ আকৃতির ওয়ার্কপিস, ছোট ওয়ার্কপিস, পাতলা ওয়ার্কপিস (ইলেক্ট্রোপ্লেটিং, স্প্রে লেপ, নাইট্রাইড স্তর ইত্যাদি সহ) পরিমাপ করতে পারে না। অতএব,রোলের ক্রোম কঠোরতা লিবে কঠোরতার সাথে পরীক্ষা করা সম্ভব নয়.

সিনোউন প্রিসিশনের অতিস্বনক কঠোরতা পরীক্ষক একটি ছোট লোড পরীক্ষার শক্তি গ্রহণ করে,যা কালেকট্রেশনের পর ওয়ার্কপিসকে ক্ষতিগ্রস্ত না করেই স্টেইনলেস স্টীল পাইপের কঠোরতার অ-ধ্বংসাত্মক সম্পূর্ণ পরিদর্শন করতে পারে, পণ্যের উৎপাদন মানের কার্যকরভাবে নিশ্চিত করা।

গ্রাহকরা দ্রুত পরিমাপ এবং স্ক্রিনিংয়ের জন্য একটি দক্ষ, অ-ধ্বংসাত্মক কঠোরতা পরিমাপ পদ্ধতি খুঁজে পেতে চেয়েছিলেন।

III. সমাধানঃ

বর্তমান পরিমাপের ব্যথা পয়েন্টের উপর ভিত্তি করে, আমরা নমুনা পরিমাপ করার জন্য একটি অতিস্বনক কঠোরতা পরীক্ষক ব্যবহার করার সিদ্ধান্ত নিয়েছে।

যেহেতু অতিস্বনক কঠোরতা পরীক্ষকের একক পরিমাপের সময় প্রায় 6 সেকেন্ড / সময়, ডেস্কটপ রকওয়েল কঠোরতা পরীক্ষকের তুলনায় দক্ষতা 17 গুণ বৃদ্ধি পায়।এবং অতিস্বনক কঠোরতা পরীক্ষক দ্বারা পরিমাপ পরে ইন্ডেন্টেশন ব্যাসার্ধ 0.026 মিমি, এবং রকওয়েল কঠোরতা পরীক্ষক দ্বারা পরিমাপের পরে ইন্ডেন্টেশন ব্যাস 0.484 মিমি (ইন্ডেন্টেশন জন্য চিত্র 2 দেখুন) ।এটি ব্যবহারকারীর পরবর্তী সমাবেশ এবং ব্যবহারকে প্রভাবিত করে না.

চিত্র ২।আল্ট্রাসোনিক কঠোরতা পরিমাপ ইন্ডেন্টেশন এবং রকওয়েল কঠোরতা পরিমাপ ইন্ডেন্টেশন ব্যাসার্ধের তুলনা পর্যবেক্ষণের জন্য 412 বার প্রসারিত করতে সিনোভন ভিএম -500 উচ্চ সংজ্ঞা মাইক্রোস্কোপ ব্যবহার করে

IV. তুলনাটিইস্টRরসুনএমইকোরহার্ডনেসটিএস্টার এবংইউআল্ট্রাসোনিকএইচঅস্থিরতাটিএস্টার।

মাইক্রো ভিকার্স কঠোরতা পরীক্ষক (পরীক্ষা বল 300gf)

আল্ট্রাসোনিক কঠোরতা পরীক্ষক SU-400M(পরীক্ষা বল 300gf)

দ্রষ্টব্যঃ লাল রঙে চিহ্নিত মানগুলি একই নমুনার সর্বোচ্চ এবং সর্বনিম্ন মান যা পাঁচবার পরিমাপ করা হয়।

মাইক্রো ভিকার্স কঠোরতা পরীক্ষক ক্ষেত্রের পরিমাপ চিত্রঃ

আল্ট্রাসোনিক কঠোরতা পরীক্ষক ক্ষেত্রের পরিমাপের ছবিঃ

V. পরীক্ষার উপসংহারঃ

উপরের তথ্য বিশ্লেষণের মাধ্যমে নিম্নলিখিত সিদ্ধান্ত নেওয়া হয়েছেঃ

অতিস্বনক কঠোরতা পরীক্ষকগুলি পরিচালনা করা সহজ এবং অত্যন্ত নির্ভরযোগ্য, যা কঠোরতা পরিমাপকে সঠিক করে তোলে।

অতিস্বনক কঠোরতা পরীক্ষক বহনযোগ্যতা, উচ্চ দক্ষতা, উচ্চ নির্ভুলতা এবং অ-ধ্বংসাত্মকতার বৈশিষ্ট্য রয়েছে।এটা অনেক workpiece কঠোরতা সমস্যা যা ডেস্কটপ এবং Leeb কঠোরতা পরীক্ষক দ্বারা পরীক্ষা করা যাবে না সমাধান করতে পারেন, এবং আধুনিক শিল্প উৎপাদনের জন্য একটি কার্যকর সাইট কঠোরতা পরীক্ষা পদ্ধতি প্রদান করে।

আল্ট্রাসোনিক কঠোরতা পরীক্ষক ব্যবহার শুধুমাত্র এন্টারপ্রাইজের মান নিয়ন্ত্রণ উন্নত করে না, তবে এন্টারপ্রাইজের ক্ষতি হ্রাস করে এবং এন্টারপ্রাইজের মুনাফা বৃদ্ধি করে।
