যথার্থতা অতিস্বনক কঠোরতা পরীক্ষক নতুন শক্তি ব্যাটারি মেরু টুকরা রোল কঠোরতা পরিমাপ সমাধান

I. পরীক্ষাএসপিক্সিমেন এবংRইকুইরেন্টস:

ওয়ার্কপিসঃ নতুন এনার্জি ব্যাটারির পোল টুকরো রোল (চিত্র ১) ।

পণ্যের ব্যাসার্ধঃ 800 মিমি

ক্রোম প্লাটিং বেধঃ প্লাটিং 200μm

রুক্ষতাঃ Ra 0.006um

বৃত্তাকার রানআউটঃ 2um

পরিমাপের প্রয়োজনীয়তাঃ ব্যাটারি স্টল টুকরো রোলের ক্রোম কঠোরতা পরিমাপ করুন

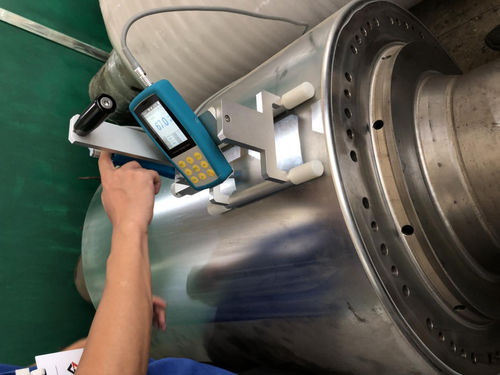

ব্যবহৃত যন্ত্রঃ রোল কঠোরতা পরীক্ষক SU-300M

চিত্র ১। ব্যাটারি পল টুকরা রোলস

II. ক্লায়েন্টদের সম্মুখীন চ্যালেঞ্জঃ

1. রকওয়েল কঠোরতা পরীক্ষক, ব্রিনেল কঠোরতা পরীক্ষক, ভিকার্স কঠোরতা পরীক্ষক, পণ্যটি সরাসরি পরিমাপ করার জন্য খুব বড়। কাটা পরে পণ্য পরিমাপ করা প্রয়োজন, যা অকার্যকর,এবং পণ্যটি শুধুমাত্র সনাক্তকরণের পরই নষ্ট করা যেতে পারেব্যবহারিকভাবে, এই পরীক্ষার পদ্ধতিটি লট পরিদর্শন করার জন্য উপযুক্ত নয়।

2পোর্টেবল লেব কঠোরতা পরীক্ষক পণ্যের কঠোরতা পরিমাপের জন্য লেব প্রভাব নীতি ব্যবহার করে, যা পরিমাপ করা workpiece আকার এবং ওজন জন্য উচ্চ প্রয়োজনীয়তা আছে,এবং শুধুমাত্র বড় এবং মাঝারি আকারের workpieces পরিমাপ করতে পারেন (তত্ত্বগত প্রয়োজনীয়তা 5kg)এটি বিশেষ আকৃতির ওয়ার্কপিস, ছোট ওয়ার্কপিস, পাতলা ওয়ার্কপিস (ইলেক্ট্রোপ্লেটিং, স্প্রে লেপ, নাইট্রাইড স্তর ইত্যাদি সহ) পরিমাপ করতে পারে না। অতএব,রোলের ক্রোম কঠোরতা লিবে কঠোরতার সাথে পরীক্ষা করা সম্ভব নয়.

গ্রাহকের গুণমান ব্যবস্থাপক রোলগুলির ক্রোম কঠোরতা নিয়ন্ত্রণের জন্য পরীক্ষার সরঞ্জামগুলির অভাবের চ্যালেঞ্জের মুখোমুখি হয়েছিল এবং একটি দক্ষ,অ-ধ্বংসাত্মক কঠোরতা পরিমাপ সমাধান.

III. সমাধানঃ

গ্রাহকের বর্তমান চ্যালেঞ্জের উপর ভিত্তি করে, আমরা নমুনাটি পরিমাপ করার জন্য একটি অতিস্বনক কঠোরতা পরীক্ষক ব্যবহার করার সিদ্ধান্ত নিয়েছি।

অতিস্বনক কঠোরতা পরীক্ষকের একক পরিমাপের সময় প্রায় ৪ সেকেন্ড/সময়। which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

আল্ট্রাসোনিক কঠোরতা পরীক্ষক দ্বারা পরিমাপের পরে ইন্ডেন্টেশন ব্যাসার্ধ 0.026 মিমি। রকওয়েল কঠোরতা পরীক্ষক দ্বারা পরিমাপের পরে ইন্ডেন্টেশন ব্যাসার্ধ 0.৪৮৪ মিমি (অনুচ্ছেদ ২ দেখুন). অতিস্বনক কঠোরতা পরীক্ষক দিয়ে পরিমাপ করার পরে, এটি ব্যবহারকারীর পরবর্তী সমাবেশ এবং ব্যবহারকে প্রভাবিত করবে না।

সিনোউন প্রিসিশনের অতিস্বনক কঠোরতা পরীক্ষক একটি ছোট লোড পরীক্ষার শক্তি গ্রহণ করে,যা ব্যাটারি স্টল টুকরা রোলের ক্রোম কঠোরতা পরিমাপ করতে পারে ব্যাচগুলিতে কাজ টুকরা ক্ষতিগ্রস্ত না করার পরে ক্যালিব্রেশন, যাতে পণ্যের উৎপাদন গুণমান কার্যকরভাবে নিশ্চিত করা যায়।

চিত্র ২।আল্ট্রাসোনিক কঠোরতা পরিমাপ ইন্ডেন্টেশন এবং রকওয়েল কঠোরতা পরিমাপ ইন্ডেন্টেশন ব্যাসার্ধের তুলনা পর্যবেক্ষণের জন্য 412 বার প্রসারিত করতে সিনোভন ভিএম -500 উচ্চ সংজ্ঞা মাইক্রোস্কোপ ব্যবহার করে

IV. পরীক্ষাRসেল্টস।

রোল নমুনা উপর অতিস্বনক কঠোরতা পরীক্ষক দ্বারা পরিমাপ তথ্য পরিসংখ্যান এবং বিশ্লেষণ।

দ্রষ্টব্যঃ লাল রঙে চিহ্নিত মানগুলি একই নমুনার সর্বোচ্চ এবং সর্বনিম্ন মান যা 6 বার পরিমাপ করা হয়।

পরীক্ষার সময় প্রায় 4 সেকেন্ড, বিস্তারিত জানার জন্য পরীক্ষার ভিডিওটি দেখুন।

V. পরীক্ষাপিচক্রান্ত

ষষ্ঠ পরীক্ষাসিউপসংহারঃ

উপরের তথ্য বিশ্লেষণের মাধ্যমে নিম্নলিখিত সিদ্ধান্ত নেওয়া হয়েছেঃ

অতিস্বনক কঠোরতা পরীক্ষকটি পরিচালনা করা সহজ, উচ্চ স্থিতিশীলতা রয়েছে এবং পরীক্ষিত পণ্যের মতো একই উপাদান থেকে কেবলমাত্র পৃষ্ঠ চিকিত্সার নমুনা প্রস্তুত করতে হবে,যা নির্ভুল কঠোরতা পরিমাপ অর্জন করতে পারে.

অতিস্বনক কঠোরতা পরীক্ষক দ্রুত গতি, বহনযোগ্যতা, উচ্চ নির্ভুলতা ইত্যাদির সুবিধা রয়েছে যা অনেক অনিয়মিত, বড় ওয়ার্কপিস সমাধান করতে পারে,এবং ওয়ার্কপিস যা ডেস্কটপ কঠোরতা পরীক্ষক দ্বারা পরীক্ষা করা যাবে নাএটি প্রচুর পরিমাণে সমাপ্ত ওয়ার্কপিসের অন-সাইট কঠোরতা পরিদর্শনের জন্য ব্যবহার করা যেতে পারে এবং কঠোরতা পরীক্ষার পরে পণ্য স্ক্র্যাপের সমস্যা নিয়ে চিন্তা করার দরকার নেই।

আল্ট্রাসোনিক কঠোরতা পরীক্ষক একটি ছোট লোড পরীক্ষার শক্তি ব্যবহার করে পাতলা workpieces যা Leeb কঠোরতা পরীক্ষক পরিমাপ করতে পারবেন না, যেমন পাতলা প্লেট, পাতলা দেয়াল পাইপ, electroplating স্তর,স্প্রে লেপ, nitriding পৃষ্ঠতল, carburized পৃষ্ঠতল, এবং অন্যান্য পৃষ্ঠ কঠোরতা. কোন দৃশ্যমান indentations পরীক্ষা পরে workpiece পৃষ্ঠ উপর বাকি হয়। অতএব,এটি উচ্চ-শেষ ব্যবহারকারীদের জন্য আদর্শ যারা পণ্যের পৃষ্ঠের ক্ষতির প্রয়োজন হয় না, এবং সমাপ্ত পণ্য ক্ষতি ছাড়া কঠোরতা পরিমাপ করতে পারেন।

এসপিসি ডেটা প্রসেসিং সফটওয়্যারের সাথে, এটি অনলাইন ডেটা এবং ঐতিহাসিক ডেটা সমর্থন করে পরিসংখ্যান, দৃশ্যমান পরিমাপ তথ্য, স্বজ্ঞাত আইকন প্রদর্শন, উপরের এবং নীচের সীমা সেট করতে পারে,অস্বাভাবিকতা চিহ্নিত করুন, সাশ্রয় এবং রপ্তানি রিপোর্ট সমর্থন, এবং পরীক্ষার তথ্য ট্র্যাক করা যেতে পারে।

সিনোভন প্রিসিশন এসইউ -৩০০ সিরিজের অতিস্বনক কঠোরতা পরীক্ষক আধুনিক শিল্প উত্পাদনের জন্য একটি দক্ষ অন-সাইট কঠোরতা পরীক্ষার সমাধান সরবরাহ করে।একই সাথে এন্টারপ্রাইজের গুণমান নিয়ন্ত্রণের উন্নতি, এটি কোম্পানির ক্ষতি হ্রাস করে এবং কোম্পানির মুনাফা বৃদ্ধি করে।

নিম্নলিখিত পরামিতিগুলি [মোটরাইজড অতিস্বনক কঠোরতা পরীক্ষক SU-300M মোটরাইজড প্রোব রোলের জন্য বিশেষ সমর্থন সহ] দ্বারা পরিমাপ করা যেতে পারেঃ

1. উপাদান মানের মূল্যায়নঃ কঠোরতা পরিমাপ রোলস উপাদান মানের মূল্যায়ন করতে সাহায্য করতে পারেন। উচ্চ কঠোরতা সাধারণত উপাদান কঠিন যে ইঙ্গিত,ভাল পরিধান প্রতিরোধের এবং স্থায়িত্ব সঙ্গে.

2. রোল পারফরম্যান্স মূল্যায়নঃ রোলের কঠোরতা পরিমাপ করে, এর পারফরম্যান্স বৈশিষ্ট্যগুলি মূল্যায়ন করা যেতে পারে, যেমন উচ্চ চাপ এবং ভারী লোড সহ্য করার ক্ষমতা।যত বেশি কঠোরতা, রোল সাধারণত বৃহত্তর চাপ এবং লোড সহ্য করতে সক্ষম।

3. ক্রোম প্লাটিং গুণমান পরিদর্শনঃ ক্রোম প্লাটিং একটি সাধারণভাবে ব্যবহৃত প্রতিরক্ষামূলক লেপ, যা রোলের পৃষ্ঠে পরিধান প্রতিরোধের এবং জারা প্রতিরোধের সরবরাহ করতে পারে।ক্রোম প্লাটিং এর কঠোরতা পরিমাপ করে, এর গুণমান এবং বেধ যাচাই করা যেতে পারে যাতে এটির পর্যাপ্ত সুরক্ষা বৈশিষ্ট্য রয়েছে তা নিশ্চিত করা যায়।

4মান নিয়ন্ত্রণঃ কঠোরতা পরিমাপ মান নিয়ন্ত্রণের একটি গুরুত্বপূর্ণ অংশ, যা রোল উত্পাদন প্রক্রিয়াতে ধারাবাহিকতা এবং মানককরণ নিশ্চিত করতে ব্যবহার করা যেতে পারে।নিয়মিত কঠোরতা পরিমাপ করে, কোন অনুপযুক্ত রোল সনাক্ত করা যেতে পারে এবং তাদের মেরামত বা প্রতিস্থাপন করার জন্য উপযুক্ত ব্যবস্থা গ্রহণ করা যেতে পারে

সপ্তম। ব্র্যান্ডRসুপারিশঃ

ডংগুয়ান সিনোউন প্রিসিশন ইনস্ট্রুমেন্ট কোং লিমিটেড একটি হাই-টেক এন্টারপ্রাইজ, একটি জাতীয় স্ট্যান্ডার্ড ফর্মুলেশন এন্টারপ্রাইজ আল্ট্রাসোনিক কঠোরতা পরীক্ষকদের জন্য,আল্ট্রাসোনিক কঠোরতা পরীক্ষক শিল্পের নেতা, এবং অতিস্বনক কঠোরতা পরীক্ষক রপ্তানিকারক একটি নেতৃস্থানীয় উদ্যোগ। চীনে 300 ডিলার পরিষেবা আউটলেট সহ, এটি ব্যবহারকারীদের জন্য অতিস্বনক কঠোরতা পরীক্ষক কেনার জন্য প্রথম ব্র্যান্ড।
