বড় ধাতব বৃত্তাকার পাইপ ফিটিংগুলির কঠোরতা পরিমাপে অতিস্বনক কঠোরতা পরীক্ষকের প্রয়োগ

বড় ধাতব বৃত্তাকার পাইপ ফিটিংগুলির কঠোরতা পরিমাপে অতিস্বনক কঠোরতা পরীক্ষকের প্রয়োগ

কঠোরতা পরীক্ষার ফলাফলগুলি নির্দিষ্ট শর্তে উপাদানগুলির রাসায়নিক রচনা, মাইক্রোস্ট্রাকচার এবং চিকিত্সা প্রক্রিয়াতে পার্থক্যকে প্রতিফলিত করতে পারে।কঠোরতা পরীক্ষা সবচেয়ে সাধারণভাবে ব্যবহৃত হয়, যান্ত্রিক বৈশিষ্ট্য পরীক্ষা করার জন্য দ্রুততম এবং সবচেয়ে অর্থনৈতিক পরীক্ষার পদ্ধতি।

আমি.কঠোরতাএমসুনিশ্চিতএলআর্কএমইটালRআউন্ডপিআইপিএফ(চিত্র ১) ।

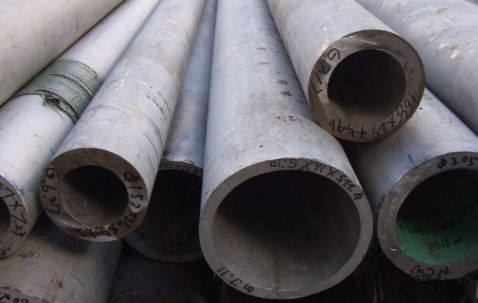

চিত্র ১ঃ বড় ধাতব পাইপ ফিটিং

সাধারণভাবে ব্যবহৃত পরীক্ষার পদ্ধতিগুলির মধ্যে রয়েছে ব্রিনেল কঠোরতা পরীক্ষক, রকওয়েল কঠোরতা পরীক্ষক এবং ভিকার্স কঠোরতা পরীক্ষক।

বহনযোগ্য কঠোরতা পরীক্ষার সাধারণভাবে ব্যবহৃত পদ্ধতিগুলির মধ্যে রয়েছে লেব কঠোরতা পরীক্ষক, অতিস্বনক কঠোরতা পরীক্ষক ইত্যাদি।

ব্রিনেল কঠোরতা পরীক্ষক এবং রকওয়েল কঠোরতা পরীক্ষক ম্যাক্রোস্কোপিক কঠোরতা পরীক্ষার পদ্ধতি ব্যবহার করে।Brinell কঠোরতা মান indentation এর গোলাকার পৃষ্ঠ এলাকা দ্বারা বিভক্ত সনাক্তকরণ শক্তি, এবং রকওয়েল কঠোরতা পরীক্ষক হ'ল ইন্ডেন্টেশন গভীরতার অবশিষ্ট বৃদ্ধি। ভিকার্স কঠোরতার মান হ'ল ইন্ডেন্টেশন পৃষ্ঠের ক্ষেত্রফল দ্বারা বিভক্ত সনাক্তকরণ শক্তি।

ব্রিনেল এবং রকওয়েল কঠোরতা ম্যাক্রোস্কোপিক চাপ, বড় ইন্ডেন্টার বল ব্যাসার্ধ এবং বড় ইন্ডেন্টেশন ব্যাসার্ধ দ্বারা পরিমাপ করা হয় (চিত্র ২) ।ভিকার্স অপারেটর এর অপারেশন স্তর এবং দীর্ঘ অপারেশন সময় জন্য উচ্চ প্রয়োজনীয়তা আছেঅতএব, ডেস্কটপ কঠোরতা পরীক্ষক ব্যাচ পরিদর্শন, বৃহত ওয়ার্কপিসের সাইটে পরিদর্শন এবং অ-ধ্বংসাত্মক পরীক্ষার জন্য উপযুক্ত।

১৯৬১ সালে ড. ক্লাউস ক্লিস্যাটেল ইউসিআই পদ্ধতি উদ্ভাবন করেন। এর সুবিধা সহজ বহনযোগ্যতা, দ্রুত পরিমাপের গতি, অ-ধ্বংসাত্মকতা,এবং বিস্তৃত অ্যাপ্লিকেশন পরিসীমা, এটি সাম্প্রতিক দশকগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে এবং কঠোরতা পরীক্ষার অন্যতম গুরুত্বপূর্ণ এবং নির্ভরযোগ্য পদ্ধতিতে পরিণত হয়েছে।

চিত্র ২।আল্ট্রাসোনিক কঠোরতা পরিমাপ ইন্ডেন্টেশন এবং রকওয়েল কঠোরতা পরিমাপ ইন্ডেন্টেশন ব্যাসার্ধের তুলনা পর্যবেক্ষণের জন্য 412 বার প্রসারিত করতে সিনোভন ভিএম -500 উচ্চ সংজ্ঞা মাইক্রোস্কোপ ব্যবহার করে

(অল্ট্রাসোনিক কঠোরতা পরীক্ষক এর ইন্ডেন্টেশন ব্যাসার্ধ 0.026mm, এবং রকওয়েল কঠোরতা পরীক্ষক এর ইন্ডেন্টেশন ব্যাসার্ধ 0.484mm)

II.অতিস্বনকএইচঅস্থিরতাটিএস্টারডব্লিউকাজ করাপিমূলনীতি

অতিস্বনক যোগাযোগ প্রতিবন্ধকতা একটি গতিশীল ইন্ডেন্টেশন পদ্ধতি যা সরাসরি ইন্ডেন্টেশনগুলি পরিমাপ করে না।একটি নির্দিষ্ট ইন্ডেন্টার (নিয়মিত চতুর্ভুজাকার পিরামিড হীরা ইন্ডেন্টার) সঙ্গে একটি কম্পন রড প্রান্তিক অতিস্বনক কম্পন সঞ্চালন করতে উদ্দীপিত হয়. একটি নির্দিষ্ট পরীক্ষার বল দিয়ে পরীক্ষার পৃষ্ঠের মধ্যে ইন্ডেন্টার টিপে, কম্পনকারী রডের লম্বা কম্পন প্রতিরোধ করা হবে এবং অনুরণন ফ্রিকোয়েন্সি পরিবর্তন করা হবে।পরিবর্তনের পরিমাণ হ'ল ইন্ডেন্টেশন পৃষ্ঠের আয়তন এবং সিস্টেমের কার্যকর স্থিতিস্থাপকতার মডুলাসের একটি ফাংশন, এবং কঠোরতা মান ফ্রিকোয়েন্সি পরিবর্তন পরিমাণ থেকে পাওয়া যায়।

তৃতীয়.অসুবিধাএমসহজেএইচগরমতাএলআর্কপিআইপিএফইটিংস

তার ভারী ওজন কারণে, ডেস্কটপ কঠোরতা পরীক্ষক শুধুমাত্র একটি পরীক্ষাগার বা কর্মশালার একটি নির্দিষ্ট জায়গায় ব্যবহার করা যেতে পারে। অনেক ধরনের বড় পাইপ ফিটিং আছে যা পরিমাপ করা প্রয়োজন।ওয়ার্কপিস বড়, এবং ডেস্কটপ কঠোরতা পরীক্ষক পরিমাপ ব্যবহার করার আগে ডেস্কটপ কঠোরতা পরীক্ষক পরিমাপ ব্যবহার বন্ধ করা প্রয়োজন, সনাক্তকরণ দক্ষতা কম, এবং পণ্য শুধুমাত্র পরীক্ষার পরে scrapped করা যেতে পারে.অতএব, এটি কেবল র্যান্ডম নমুনা গ্রহণের জন্য উপযুক্ত এবং ব্যবহারকারীরা সাইটে কাজের টুকরোগুলির বড় আকারের কঠোরতা পরিদর্শন করার জন্য উপযুক্ত নয়।

পোর্টেবল লিব পরিমাপ 1978 সালে কঠোরতা পরিমাপ প্রযুক্তিতে ব্যবহার করা শুরু করে।Leeb এর কঠোরতা পরীক্ষক প্রভাব গতির প্রভাব গতির মধ্যে রিবাউন্ড গতির অনুপাত দ্বারা কঠোরতা মান গণনা করতে প্রভাব নীতি ব্যবহার করেকারণ লেব কঠোরতা পরীক্ষক পরিমাপ workpiece আকার, ওজন এবং রুক্ষতা জন্য উচ্চ প্রয়োজনীয়তা আছে, এবং indentation পরিমাপ পরে সুস্পষ্ট,এটি সম্পূর্ণ পণ্য পরিদর্শনের জন্য উপযুক্ত নয়.

IV. ঐতিহ্যগতডেস্কটপকঠোরতা পরীক্ষক, অতিস্বনক কঠোরতা পরীক্ষক নিম্নলিখিত সুবিধা আছেঃ

সনাক্তকরণের গতি দ্রুত এবং কার্যকারিতা উচ্চ।

ঐতিহ্যগত রকওয়েল কঠোরতা পরীক্ষক, Brinell কঠোরতা পরীক্ষক এবং Vickers কঠোরতা পরীক্ষক workpiece উপর একটি নির্দিষ্ট শক্তি মান লোড করতে হবে এবং তারপর আনলোড এবং indentation গভীরতা পরিমাপ,লোডিংয়ের পর ওয়ার্কপিসের ব্যাসার্ধ এবং ব্যাসার্ধ, এবং এটি একটি workpiece পরীক্ষা করতে প্রায় 30 ~ 50 সেকেন্ড সময় লাগে।

আল্ট্রাসোনিক কঠোরতা পরীক্ষক ইলেকট্রনিক পরিমাপ পদ্ধতি গ্রহণ করে, এবং আল্ট্রাসোনিক প্রোব সেন্সর আল্ট্রাসোনিক ফ্রিকোয়েন্সি পরিবর্তনের মাধ্যমে পরিমাপ করে,এবং এটা শুধুমাত্র 3 ~ 5 সেকেন্ডের একটি workpiece পরীক্ষা করতে লাগে, যা কাজের দক্ষতা ব্যাপকভাবে উন্নত করে।

সহজেই বহন এবং সাইটে পরিমাপ

কঠোরতা সনাক্ত করতে রকওয়েল কঠোরতা পরীক্ষক, ব্রিনেল কঠোরতা পরীক্ষক এবং ভিকার্স কঠোরতা পরীক্ষক ব্যবহার করার জন্য, পরীক্ষার আগে ওয়ার্কপিসটিকে ছোট ছোট অংশে কাটা দরকার।

অতিস্বনক কঠোরতা পরীক্ষক ছোট আকারের, workpiece ক্ষতি ছাড়া কঠোরতা পরীক্ষা জন্য ব্যবহার করা যেতে পারে, এবং বড় বা বিশেষ আকৃতির workpieces এর অন-সাইট কঠোরতা পরীক্ষা জন্য উপযুক্ত,এবং এটি বিমান পরিবহনে ব্যাপকভাবে ব্যবহৃত হয়এয়ারস্পেস, ইন্ডাস্ট্রি ইত্যাদি।

ওয়ার্কপিসের অ-ধ্বংসাত্মক পরীক্ষা

ঐতিহ্যগত টাইনেল রকওয়েল এবং ব্রিনেল পরিমাপগুলি বড়গুলিকে ইন্ডেন্ট করার জন্য ম্যাক্রোস্কোপিক পরিমাপ পদ্ধতি ব্যবহার করে।অতিস্বনক কঠোরতা পরীক্ষক একটি কম লোড অতিস্বনক জোন ব্যবহার করে যা পরিমাপের পরে দৃশ্যমান ইন্ডেন্টেশন ছেড়ে না, যেহেতু এটি এমন ব্যবহারকারীদের জন্য উপযুক্ত যাদের উচ্চ পৃষ্ঠের অ-ধ্বংসাত্মক পরীক্ষার প্রয়োজন।

উচ্চ নির্ভুলতা এবং ভাল স্থিতিশীলতা

একই workpiece জন্য অতিস্বনক কঠোরতা পরীক্ষক এবং দৃশ্যমান মাত্রা কঠোরতা পরীক্ষক ফলাফল তুলনা দেখানো হয় (টেবিল 1) ।

একটি মাইক্রোহার্ডনেস পরীক্ষক এবং একটি অতিস্বনক কঠোরতা পরীক্ষক ব্যবহার করে পরীক্ষার ফলাফলের তুলনা

টেবিল ১. একই workpiece পরিমাপ জন্য অতিস্বনক কঠোরতা পরীক্ষক এবং দৃশ্যমান মাত্রা কঠোরতা পরীক্ষক ফলাফল তুলনা

V. পরীক্ষাউপসংহারঃ

উপরের ফলাফলগুলির তুলনা করে, অতিস্বনক কঠোরতা পরীক্ষকের উচ্চতর পুনরাবৃত্তিযোগ্যতা, আরও ভাল নির্ভুলতা এবং স্থিতিশীলতা রয়েছে।

SU-300H অতিস্বনক কঠোরতা পরীক্ষক সরাসরি বড় ধাতব বৃত্তাকার পাইপ ফিটিংগুলির কঠোরতা সনাক্ত করতে পারে এবং কঠোরতা মান পূরণ না করে এমন পণ্যগুলি দ্রুত স্ক্রিন করে।

অতিস্বনক কঠোরতা পরীক্ষক দ্রুত গতির সুবিধা আছে, বহন করা সহজ এবং উচ্চ নির্ভুলতা। এটি অনেক অনিয়মিত, বড় workpieces সমাধান করতে পারেন,এবং ওয়ার্কপিস যা ডেস্কটপ কঠোরতা পরীক্ষক দ্বারা পরীক্ষা করা যাবে না, এবং এছাড়াও স্থল কঠোরতা পরিদর্শন জন্য ব্যবহার করা যেতে পারে সমাপ্ত workpieces বৃহৎ পরিমাণ, এবং কঠোরতা পরীক্ষার পরে পণ্য স্ক্র্যাপ সমস্যা সম্পর্কে চিন্তা করার কোন প্রয়োজন নেই।

আল্ট্রাসোনিক কঠোরতা পরীক্ষক একটি ছোট লোড পরীক্ষার শক্তি ব্যবহার করে পাতলা workpieces যা Leeb কঠোরতা পরীক্ষক পরিমাপ করতে পারবেন না, যেমন পাতলা প্লেট, পাতলা দেয়াল পাইপ, electroplating স্তর,স্প্রে লেপ, nitriding পৃষ্ঠতল, carburized পৃষ্ঠতল, এবং অন্যান্য পৃষ্ঠ কঠোরতা. কোন দৃশ্যমান indentations পরীক্ষা পরে workpiece পৃষ্ঠ উপর বাকি হয়। অতএব,এটি উচ্চ-শেষ ব্যবহারকারীদের জন্য আদর্শ যারা পণ্যের পৃষ্ঠের ক্ষতির প্রয়োজন হয় না, এবং সমাপ্ত পণ্য ক্ষতি ছাড়া কঠোরতা পরিমাপ করতে পারেন।

এসপিসি ডেটা প্রসেসিং সফটওয়্যারের সাথে, এটি অনলাইন ডেটা এবং ঐতিহাসিক ডেটা সমর্থন করে পরিসংখ্যান, দৃশ্যমান পরিমাপ তথ্য, স্বজ্ঞাত আইকন প্রদর্শন, উপরের এবং নীচের সীমা সেট করতে পারে,অস্বাভাবিকতা চিহ্নিত করুন, সাশ্রয় এবং রপ্তানি রিপোর্ট সমর্থন, এবং পরীক্ষার তথ্য ট্র্যাক করা যেতে পারে।

সিনোভন প্রিসিশন এসইউ -৩০০ সিরিজের অতিস্বনক কঠোরতা পরীক্ষক আধুনিক শিল্প উত্পাদনের জন্য একটি দক্ষ অন-সাইট কঠোরতা পরীক্ষার সমাধান সরবরাহ করে।একই সাথে এন্টারপ্রাইজের গুণমান নিয়ন্ত্রণের উন্নতি, এটি কোম্পানির ক্ষতি হ্রাস করে এবং কোম্পানির মুনাফা বৃদ্ধি করে।

VI. ব্র্যান্ডRসুপারিশঃ

ডংগুয়ান সিনোউন প্রিসিশন ইনস্ট্রুমেন্ট কোং লিমিটেড একটি হাই-টেক এন্টারপ্রাইজ, একটি জাতীয় স্ট্যান্ডার্ড ফর্মুলেশন এন্টারপ্রাইজ আল্ট্রাসোনিক কঠোরতা পরীক্ষকদের জন্য,আল্ট্রাসোনিক কঠোরতা পরীক্ষক শিল্পের নেতা, এবং অতিস্বনক কঠোরতা পরীক্ষক রপ্তানিকারক একটি নেতৃস্থানীয় উদ্যোগ। চীনে 300 ডিলার পরিষেবা আউটলেট সহ, এটি ব্যবহারকারীদের জন্য অতিস্বনক কঠোরতা পরীক্ষক কেনার জন্য প্রথম ব্র্যান্ড।
