স্বয়ংক্রিয় মাইক্রোভিকার্স কঠোরতা পরীক্ষক

স্বয়ংক্রিয় মাইক্রোভিকার্স কঠোরতা পরীক্ষক অটোভিকি ZHV-VH1010

উপস্থাপনা:

ভিকার্স পদ্ধতিটি একটি অপটিক্যাল পরিমাপ ব্যবস্থার উপর ভিত্তি করে, এটি একটি হার্ডনেস মান পরিমাপ এবং রূপান্তরিত একটি ইন্ডেন্টেশন তৈরি করতে একটি ডায়মন্ড ইন্ডেন্টার ব্যবহার করে হালকা লোডের একটি পরিসীমা নির্দিষ্ট করে।এটি বিভিন্ন ধরণের উপকরণ পরীক্ষা করার জন্য খুবই উপযোগী।, তবে পরীক্ষার নমুনাগুলি ছাপের আকার পরিমাপ করতে সক্ষম করার জন্য পোলিশ করা উচিত। একটি বর্গাকার বেস পিরামিড আকৃতির হীরা ভিকার্স স্কেলে পরীক্ষার জন্য ব্যবহৃত হয়। সাধারণত লোডগুলি খুব হালকা হয়,১০ গ্রাম থেকে ১ কেজি ফাটের মধ্যে, যদিও "ম্যাক্রো" ভিকার্স লোড 50 কেজি বা তার বেশি হতে পারে।

মাইক্রো ভিকার্স কঠোরতা পদ্ধতি ধাতু, সিরামিক, এবং কম্পোজিট - প্রায় কোন ধরনের উপাদান উপর পরীক্ষা করার জন্য ব্যবহার করা হয়।এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য দরকারী: খুব পাতলা উপাদান যেমন ফয়েল পরীক্ষা করা বা একটি অংশ, ছোট অংশ বা ছোট এলাকা পৃষ্ঠ পরিমাপ, পৃথক মাইক্রোস্ট্রাকচার পরিমাপ,অথবা একটি অংশকে বিভাজন করে এবং কঠোরতার পরিবর্তনের প্রোফাইল বর্ণনা করার জন্য একটি সিরিজ ইন্ডেন্টেশন তৈরি করে কেস হার্ডিংয়ের গভীরতা পরিমাপ করা.

সংক্ষিপ্ত ভূমিকা:

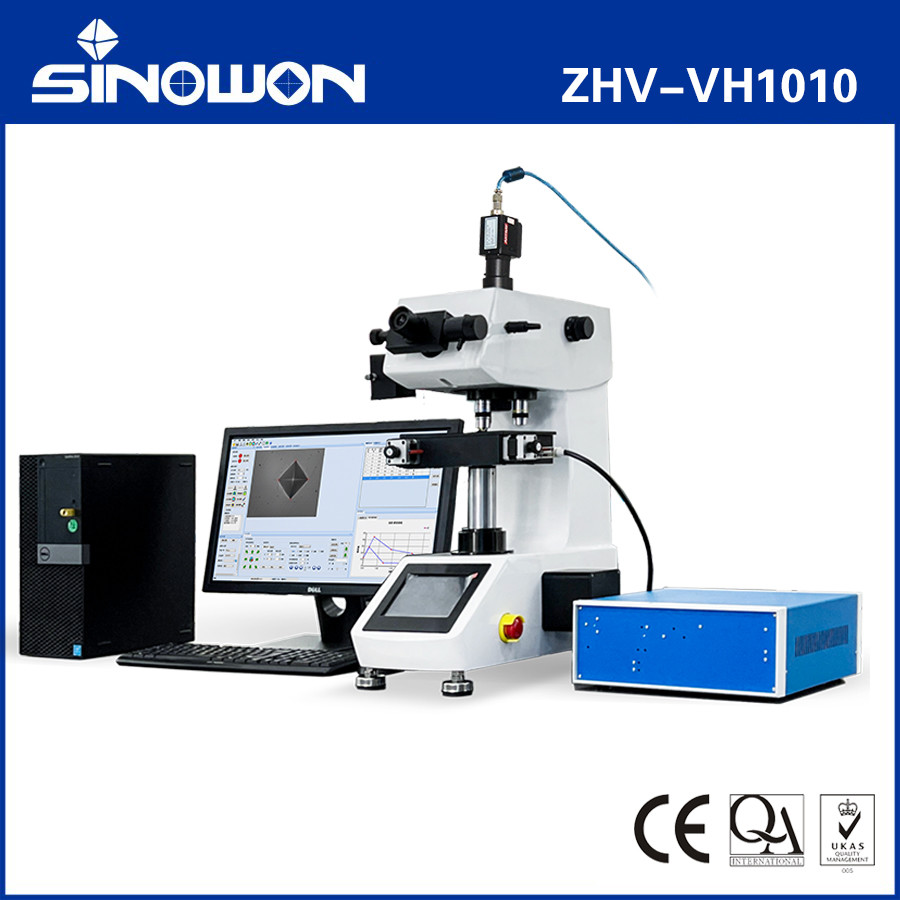

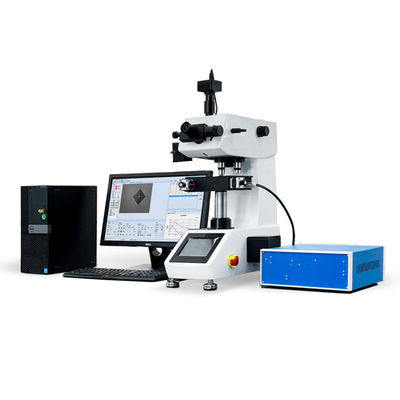

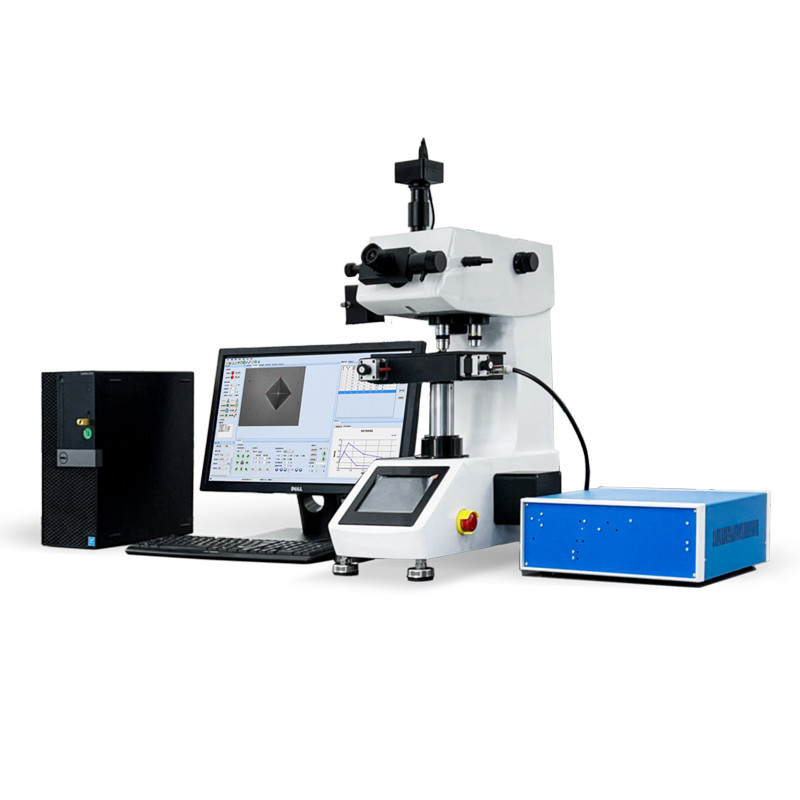

অটোভিকি ZHV-VH1010 একটি স্বয়ংক্রিয় মাইক্রো-ভিকার্স কঠোরতা পরীক্ষা সিস্টেম মেশিন দৃষ্টি, মোটরযুক্ত এক্স-ওয়াই প্ল্যাটফর্ম, ঐচ্ছিক স্বয়ংক্রিয় ফোকাস সিস্টেম এবং কম্পিউটার সফটওয়্যার সিস্টেম ATS-100 সহ,এটা Vickers এর ইন্ডেন্টেশন সম্পর্কে স্বয়ংক্রিয় পরিমাপ আছে, মানুষের অপারেশন ত্রুটি নির্মূল, ব্যাপকভাবে কাজ দক্ষতা উন্নত, কঠোরতা পরীক্ষা পরিমাপ আরো সঠিক এবং uncomplicated তোলে।

বৈশিষ্ট্য:

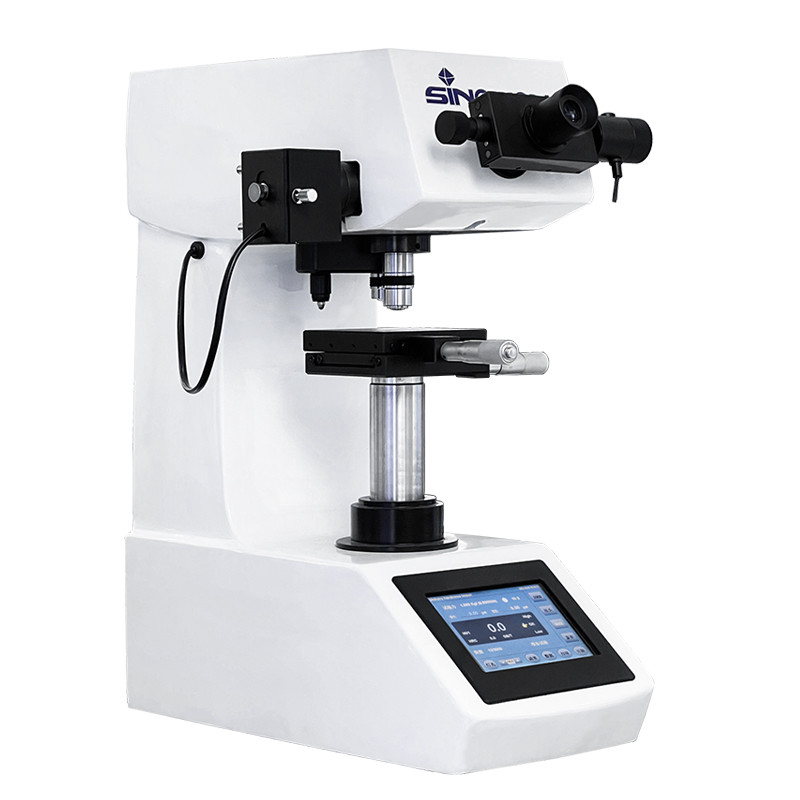

• VH1010A মাইক্রো ভিকার্স হার্ডনেস টেস্টারের চমৎকার বডি ওজন লোডিং সিস্টেমের জন্য রৈখিক স্থানচ্যুতি উত্তোলন কাঠামো সহ।
• সঠিক আট শ্রেণীর মৃত ওজন সিস্টেম 10gf থেকে 1000gf, এবং স্বয়ংক্রিয় লোডিং, বাসস্থান এবং পরীক্ষার প্রক্রিয়া সময় আনলোড

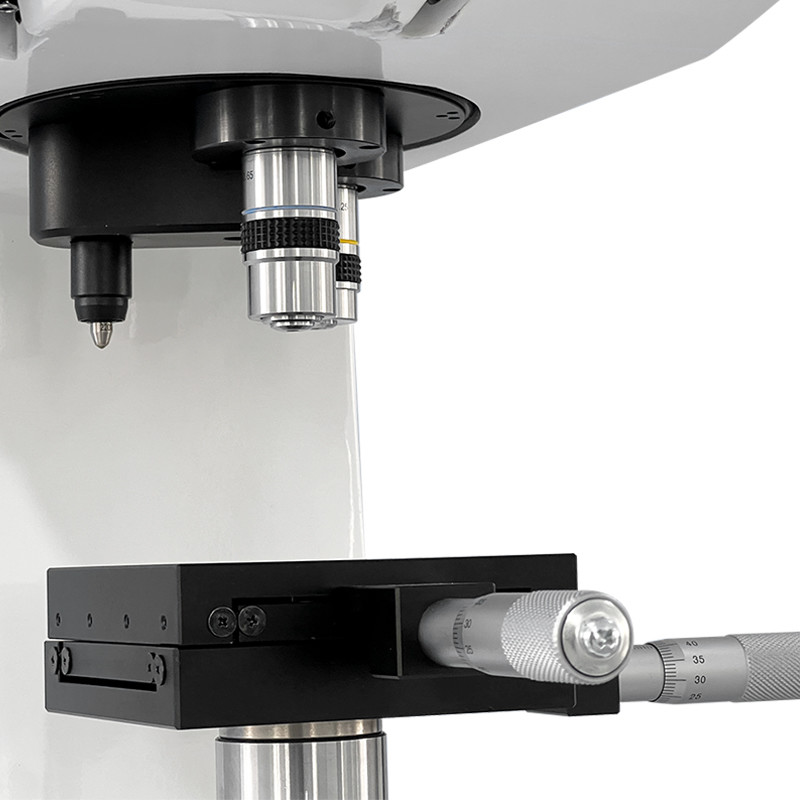

• স্থিতিশীল স্বয়ংক্রিয় টাওয়ার, ৩টি কাজের অবস্থান, মাইক্রোভিকার্স ডায়মন্ড ইন্ডেন্টার, ১০x এবং ৪০x লক্ষ্যমাত্রা এক ফোকাল প্লেনে ইনস্টল করা হচ্ছে।

u 5MPixel ক্যামেরার সাথে উচ্চ সংজ্ঞা অপটিক্যাল পথ কঠোরতা ইন্ডেনশন ধারালো করে তোলে, ভিডিও বৃহত্তরকরণ 2000x এর বেশি, এটি ছোট ইন্ডেনশন পরিমাপ সহজ করে তোলে।

u মোটরযুক্ত এক্স-ওয়াই প্ল্যাটফর্মের ধাতব আকার 110x100 মিমি এবং পরিমাপ স্টোক 50x50 মিমি, এটি স্বয়ংক্রিয়ভাবে নমুনার ভিকার্স কঠোরতা পরীক্ষা করার জন্য প্রোগ্রাম করা যেতে পারে।

• Z-অক্ষ ম্যানুয়াল ফোকাস সিস্টেম স্ট্যান্ডার্ড ডেলিভারি হিসাবে, এটি Z-অক্ষ স্বয়ংক্রিয় ফোকাস সিস্টেম সম্পর্কে ঐচ্ছিক।
• স্মার্ট টেস্টিং ফাংশন সহ শক্তিশালী স্বয়ংক্রিয় ভিকার্স টেস্টিং সফটওয়্যার ATS-100
• উইন্ডোজ অপারেটিং সিস্টেম, ওয়ার্ড, এক্সেল, পিডিএফ এবং অন্যান্য কাস্টমাইজড আউটপুট রিপোর্ট পাওয়া যায়।

স্পেসিফিকেশন:

ভিকার্স এবং নুপ পরিমাপ সফটওয়্যার প্রবর্তন

সফটওয়্যার সুবিধা:

1. এটি প্যানোরামিক স্ক্যানিং উপলব্ধি করতে পারে, কম্পিউটারে পণ্যের সামগ্রিক গ্রাফিক্স স্ক্যান করতে পারে, কোনও অবস্থান নির্বাচন করতে পারে এবং পণ্যটি স্বয়ংক্রিয়ভাবে প্রয়োজনীয় অবস্থানে চলে যাবে।

2. এটি পথের পরিকল্পনার 17 টি উপায় সমর্থন করতে পারে, 30 পয়েন্ট সমন্বয়গুলির মতো কোনও সংখ্যা সেট করুন, শুরু ক্লিক করুন এবং মেশিনটি ম্যানুয়াল অপারেশন ছাড়াই স্বয়ংক্রিয়ভাবে 30 পয়েন্ট পরিমাপ সম্পন্ন করবে,স্বয়ংক্রিয় লোডিং, স্বয়ংক্রিয় ফোকাস এবং স্বয়ংক্রিয় পরিমাপ।

3. Z- অক্ষ মোটর এবং স্বয়ংক্রিয় ফোকাস সিস্টেমের সাথে সজ্জিত, মেশিনটি স্বয়ংক্রিয়ভাবে ফোকাস করে এবং ফোকাস দূরত্বটি ম্যানুয়ালি খুঁজে পাওয়ার প্রয়োজন নেই।সমস্ত পদক্ষেপ ম্যানুয়াল পরিমাপ ত্রুটি এড়াতে সফ্টওয়্যার দ্বারা সম্পন্ন করা হয়.

বেসিক ফাংশনঃ

● ইন্ডেন্টেশন ইমেজের স্বয়ংক্রিয় স্বীকৃতি ক্ষমতা শীর্ষস্থানীয়, এবং সনাক্তকরণ দক্ষতা, স্থিতিশীলতা এবং সনাক্তকরণ ফলাফলের নির্ভুলতা উচ্চ।

● দুটি ধরণের ক্যালিব্রেশনঃ অপটিক্যাল ক্যালিব্রেশন, (ম্যানুয়াল / স্বয়ংক্রিয়) কঠোরতা ব্লক ক্যালিব্রেশন। কঠোরতা ব্লক একাধিক গড় সমর্থন করে,নির্বিচারে একাধিক স্ট্যান্ডার্ড ব্লক এবং সেগমেন্টযুক্ত ক্যালিব্রেশন এবং পছন্দসই পরিমাপ.

● স্বয়ংক্রিয় পরিমাপের পাশাপাশি, তিনটি ম্যানুয়াল পরিমাপের বিকল্প রয়েছেঃ চারটি পাশের পরিমাপ,ডায়াগনাল পরিমাপ এবং চার পয়েন্ট পরিমাপ (চারটি শীর্ষ নির্বাচন অর্ডার স্বতঃস্ফূর্ত হতে পারে).

● তিন ধরনের ইন্ডেন্টেশন চিহ্ন সমর্থিতঃ "রেক্ট্যাঙ্গল", "রেড ক্রস" এবং "সার্কুলার"।

● ম্যানুয়াল পরিমাপের সময়, এটি লুপ গ্লাসের ফাংশন রয়েছে, যা ইন্ডেন্টেশন ভার্টেক্স অবস্থান খুঁজে পেতে সুবিধাজনক;

● অনন্য কীবোর্ড শর্টকাট ফাংশনটি নির্বাচিত ভার্টেক্সকে দ্রুত স্থানান্তর করতে পারে যাতে পরিমাপ অপারেশনটি আরও কার্যকর হয়।

● পিক্সেল দূরত্ব এবং ইন্ডেন্টেশন ডায়াগনালের শারীরিক দূরত্ব সরবরাহ করুন এবং বাস্তব সময়ে বর্তমান লোডের অধীনে এইচভি / এইচকে মান গণনা করুন।

● টার্টের স্বয়ংক্রিয় স্যুইচিং (ল্যান্স এবং ইন্ডেন্টারের স্যুইচিং) ।

● কম্পিউটারে ইন্ডেন্টেশন ভিডিও প্রদর্শন করার জন্য ৫ মিলিয়ন ডিজিটাল ক্যামেরা। এটি ছবি ক্যাপচার এবং সংরক্ষণ করতে পারে।

● রিয়েল টাইম প্রদর্শন এবং বর্তমান কঠোরতা পরীক্ষকের অবস্থা আপডেট করুনঃ বর্তমান ইন্ডেন্টার / লক্ষ্য লেন্স, লোড ধরে রাখার সময়, লোডিং ফোর্স ইত্যাদি

● দুটি পয়েন্টের মধ্যে দূরত্ব ম্যানুয়ালি পরিমাপ করা যায়; একই সময়ে ভিডিও বা ছবিতে দূরত্বের একাধিক গ্রুপ প্রদর্শিত হতে পারে।

● বিভিন্ন রেজোলিউশন, বিভিন্ন লেন্স এবং বিভিন্ন লোডের ক্ষেত্রে, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে সেরা ক্যালিব্রেশন সহগ নির্বাচন করবে।

● সমস্ত পরীক্ষার পয়েন্ট তথ্য পৃথকভাবে বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী চিহ্নিত এবং চিহ্নিত করা যেতে পারে।পরীক্ষা পয়েন্ট সনাক্তকরণ তথ্য পরীক্ষা মান ক্রম টেবিল এবং ইন্ডেন্টেশন ডায়াগ্রাম সহজ অনুসন্ধান জন্য প্রদর্শিত হবেপরবর্তী বিশ্লেষণ এবং প্রক্রিয়াকরণের জন্য এই ফাংশনটি খুবই গুরুত্বপূর্ণ।

● জিবি, ডিআইএন, আইএসও, এএসটিএম এবং অন্যান্য কঠোরতা রূপান্তর স্ট্যান্ডার্ডগুলি উপলব্ধি করতে পড়ুনঃ ভিকার্স এইচভি, নুপ এইচকে; রকওয়েলঃ এইচআরসি, এইচআরএ, এইচআরবি, এইচআরডি, এইচআরই, এইচআরএফ, এইচআরজি, এইচআরকে; পৃষ্ঠ রকওয়েলঃ এইচআর 15 এন, এইচআর 30 এন, এইচআর 45 এন, এইচআর 15 টি,এইচআর৩০টি, এইচআর৪৫টি; ব্রিনেল এইচবিএস এবং ব্রিনেল এইচবিডব্লিউ এর মতো কঠোরতার মানগুলির মধ্যে পারস্পরিক রূপান্তর উপলব্ধি করুন।

● কঠোর স্তর পথ ক্রম পরিমাপ করার সময়, একাধিক নমনীয় প্রারম্ভিকীকরণ সেটিং মোড রয়েছে, যা স্বয়ংক্রিয়ভাবে পূর্ববর্তী পথ ক্রম সংরক্ষণ এবং আমদানি করে;পরিমাপ পথ এছাড়াও পুনরায় লোড করার জন্য পছন্দসই হিসাবে সংরক্ষণ করা যেতে পারে.

● পথের ক্রম পরিমাপের ফলাফল স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট কঠোর স্তর গভীরতা মান এবং কঠোরতা পরিবর্তন বক্ররেখা উত্পন্ন করে।

● পরিমাপ তথ্যের জন্য একাধিক বিশ্লেষণ মোড নির্বাচন করা যেতে পারে; সমস্ত ফলাফল গ্রাফিক রিপোর্টে সেট করা যেতে পারে।

● রিপোর্টের বিষয়বস্তু এবং বিন্যাস নমনীয়ভাবে সেট করা যায়, এবং WORD এবং EXCEL নথি স্বয়ংক্রিয়ভাবে উত্পন্ন করা যেতে পারে।

● পাসওয়ার্ড এবং ব্যবস্থাপনা কর্তৃপক্ষ সেট করা যেতে পারেঃ সাধারণ অপারেটর শুধুমাত্র সেট সেটিংস অনুযায়ী কঠোরতা পরিমাপ করতে পারেন।

● অভ্যন্তরীণ স্ট্যান্ডার্ড কঠোরতা মান রূপান্তর সরঞ্জাম স্বয়ংক্রিয়ভাবে টেবিল অনুযায়ী পরিমাপ কঠোরতা মান রূপান্তর এবং ফলাফল টেবিলে এটি তালিকাভুক্ত করতে পারেন।

উন্নত ফাংশনঃ

● স্বয়ংক্রিয় ফোকাস ফাংশন।স্বয়ংক্রিয় ফোকাসিং ইন্ডেন্টেশন বাস্তবায়ন করা যেতে পারে, এবং একক ইন্ডেন্টেশন ফোকাসিং সময় 2-5 সেকেন্ড হয়।ZHV-VH1010 মোটর Z-অক্ষ এবং অটো ফোকাস সিস্টেমের সাথে সজ্জিত হতে হবে)

● রুট পরিকল্পনা ফাংশন।দূরত্ব পরিমাপ ফাংশনের একটি সম্প্রসারণ হিসাবে, মাউস দিয়ে চিত্রটি ক্লিক করে মাপতে হবে এমন পথের 17 টি মোডের সঠিক পরিকল্পনা সম্পন্ন করা হয়।

১)ফ্রি পয়েন্ট নির্বাচন: পরিমাপ করা পথ হতে ইমেজের যেকোনো অবস্থানে ক্লিক করুন।

২)স্বতঃস্ফূর্ত দিকনির্দেশনা: যেকোনো দিক থেকে যেকোনো শুরু পয়েন্ট এবং সোজা লাইন সেগমেন্ট নির্বাচন করুন।

৩)প্রান্ত স্বাভাবিক: প্রান্তের কাছাকাছি ক্লিক করুন স্বয়ংক্রিয়ভাবে স্বাভাবিক লাইন সেগমেন্ট তৈরি করতে।

৪)দুই পয়েন্ট স্বাভাবিকঃকেন্দ্রিক স্বাভাবিক রেখা বিভাজক উৎপন্ন করতে প্রান্তের দুই প্রান্ত নির্বাচন করুন।

৫)কোণ বিসেক্টর: তিনটি পয়েন্ট কোণ বিসেক্টর সেগমেন্ট তৈরি করতে কোণ তৈরি করে।

৬)বৃত্তাকার রুট: দুই-পয়েন্ট সেন্টারিং / ব্যাসার্ধ, সময় একটি পথ উৎপন্ন.

৭)প্রান্তের রূপরেখা: প্রান্তের কাছাকাছি ক্লিক করুন স্বয়ংক্রিয়ভাবে প্রান্ত বরাবর একটি পথ তৈরি করতে।

৮)প্রান্ত সমান দূরত্বঃসমান দূরত্বের লাইন বিভাগ তৈরি করতে প্রান্ত বরাবর দূরত্ব ক্লিক করুন।

৯)সেগথথ ওয়েভফর্ম: দাঁতের সময়কাল, উচ্চতা এবং দাঁতের সমীকরণ পরিমাণগতভাবে নির্ধারণ করা যায়।

১০)দুই পয়েন্টের কেন্দ্র: চিত্রের দুটি পয়েন্ট নির্বাচন করুন যা মাপতে হবে এমন পথ হিসাবে মাঝারি পয়েন্ট তৈরি করে।

১১)লাইনঃযেকোনো শুরু পয়েন্ট, যেকোনো দিকের সোজা রেখার অংশ এবং মাঝখানে ভেরিয়েবল দূরত্ব ক্লিক করুন।

১২)মাল্টিলাইনঃমাল্টিলাইন ওয়েপয়েন্ট।

১৩)জিগজ্যাগঃজিগজ্যাগ মাল্টিলাইন।

১৪)অন্তর্ভুক্তিঃদুটি পয়েন্টের মধ্যে একটি নির্দিষ্ট সংখ্যা / দূরত্বের পথ পয়েন্ট সন্নিবেশ করান।

১৫)ম্যাট্রিক্সঃআয়তক্ষেত্রাকার অ্যারের পথ পয়েন্ট।

১৬)চাকা:চাকা পথ পয়েন্ট।

১৭)রিং:বৃত্তাকার পথের পয়েন্ট।

● সরবরাহ করুনইন্ডেন্টার / লেন্স অফসেট ক্যালিব্রেশন ফাংশনইন্ডেন্টার এবং লেন্সের মধ্যে যান্ত্রিক বিচ্যুতি দূর করতে এবং সিস্টেমের সামগ্রিক ত্রুটি সংশোধন করতে, কঠোরতা পরীক্ষার ফলাফলের নির্ভুলতা উন্নত করতে।

● এজ স্ক্যানিং ফাংশন।এক্সওয়াই স্বয়ংক্রিয় প্ল্যাটফর্মের গতির মাধ্যমে, নির্দিষ্ট বস্তুর প্রান্তটি স্ক্যান করা যায় এবং বস্তুর প্রান্তের কনট্যুর আঁকা যায়।

● প্যানোরামিক স্প্লাইসিং ফাংশন।"প্যানোরামিক স্ক্যানিং" ফাংশনের মাধ্যমে, আপনি একটি নির্দিষ্ট পরিসরের মধ্যে একটি প্যানোরামা পেতে পারেন এবং মানচিত্রে কোনও পথ পরিকল্পনা করতে পারেন।

● আঞ্চলিক মোড এবং ক্রমাগত পরীক্ষাফাংশন।একই দৃষ্টি ক্ষেত্রের মধ্যে একাধিক ইন্ডেন্টেশনগুলির জন্য, এলাকা মোডটি নির্বাচন করা যেতে পারে এবং প্রতিটি পরিমাপের সময় কেবলমাত্র সেট পরিসরের মধ্যে ইন্ডেন্টেশনগুলি বিবেচনা করা হয়।ক্রমাগত পরীক্ষার সময় এলাকা মোড চালু করা হলে, একই দৃষ্টি ক্ষেত্রের একাধিক ইন্ডেন্টেশন দ্বারা সৃষ্ট পরীক্ষার বিরতি এড়ানো যেতে পারে। পৃষ্ঠ সংশোধন ফাংশন।

● পৃষ্ঠ সংশোধন ফাংশন।এটি ASTM E384 স্ট্যান্ডার্ডের টেবিল I এবং টেবিল II এর সাথে সঙ্গতিপূর্ণ এবং বক্র অংশ যেমন বল এবং রডগুলির জন্য পরীক্ষা এবং সংশোধন প্রয়োজনীয়তা প্রদান করে।

● কোণ সংশোধন ফাংশন।প্ল্যাটফর্ম এবং ক্যামেরার মধ্যে কোণ বিচ্যুতি স্বয়ংক্রিয় কোণ সংশোধন মাধ্যমে নির্মূল করা যেতে পারে, এবং প্ল্যাটফর্মের অবস্থান সঠিকতা উন্নত করা যেতে পারে।

● ফাটল শক্ততা ফাংশন।ইন্ডেন্টেশন ফ্রেকচার টাইটনেস ডেটা পরিমাপ করার জন্য ফাটল টাইটনেস ফাংশন পরীক্ষা করা যেতে পারে।

● মাল্টি নমুনা প্যানোরামিক স্প্লাইসিং ফাংশন।একই সময়ে একাধিক নমুনার জন্য প্যানোরামিক স্প্লাইসিং করা যেতে পারে, এবং তারপরে এই প্যানোরামাগুলিতে পথ পরিকল্পনা করা যেতে পারে। অবশেষে, অবিচ্ছিন্ন পরীক্ষা সম্পন্ন হয়েছিল।

মোটর চালিত এক্স-ওয়াই প্ল্যাটফর্ম ভিএমপি-৫০৫ এর স্পেসিফিকেশনঃ

● স্টেপ-মোটর সিস্টেমের সাথে স্বয়ংক্রিয় এক্সওয়াই প্ল্যাটফর্মঃ এয়ারস্পেস গ্রেড প্রসেসিং প্রযুক্তি

● উচ্চতর সিলিং কর্মক্ষমতা দীর্ঘমেয়াদী পুনরুদ্ধারের নির্ভুলতার স্থিতিশীলতা নিশ্চিত করে

● প্ল্যাটফর্মের আকারঃ 255mmx205mm

● সর্বাধিক স্থানচ্যুতি XY দিকঃ 50X50mm প্রয়োজনীয়তা), সর্বনিম্ন পদক্ষেপঃ 0.625um

● প্রতিক্রিয়া নির্ভুলতাঃ একমুখী পূর্ণ পরিসীমা ≤ 10um

● স্ক্যানিং পুরো কোর্স ≤ 20um

● অপশনাল বৃহত্তর মোটরযুক্ত এক্স-ওয়াই প্ল্যাটফর্ম ভিএমপি 1111

● এক্স-ওয়াই ভ্রমণের আকারঃ১১০x১১০ মিমি এবং প্ল্যাটফর্মের আকারঃ ৩১০mmx২৫৫ মিমি
